Автомобили BYD F3 и F3R. Руководство - часть 168

3. Ремонт и техническое обслуживание муфты
сцепления

„

3.3.3. Проверка и ремонт муфты сцепления (3)

„

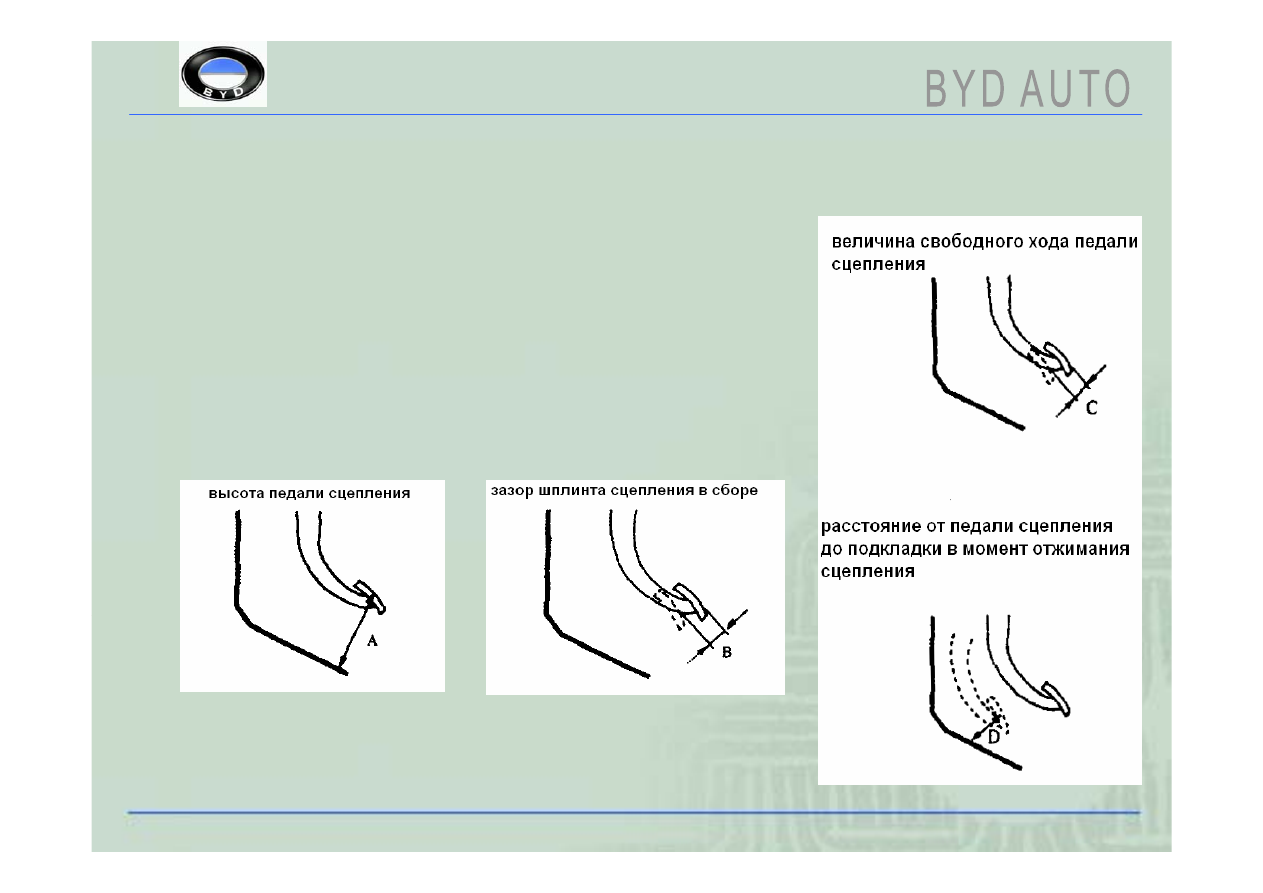

Высота педали сцепления (A): 170,5-175,5 мм

„

Величина зазора шплинта педали сцепления в сборе

(B): 1-3 мм

„

Величина свободного хода педали сцепления (C): 4-13

мм

„

Расстояние между педалью сцепления и полом в

момент отжима сцепления (D): не менее 120 мм

3. Ремонт и техническое обслуживание муфты
сцепления

„

3.3.3. Проверка и ремонт муфты сцепления (4)

„

Проверка и регулировка педали сцепления:

„

(1). Проверить подкладку под педалью сцепления.

„

(2). Проверить высоту педали сцепления, стандартная величина (A): 170,5-175,5

мм.

„

(3). Если высота педали сцепления выходит за пределы диапазона,

регламентированного спецификацией, отрегулировать ее до заданного значения

с помощью регулировочного резьбового стержня.

„

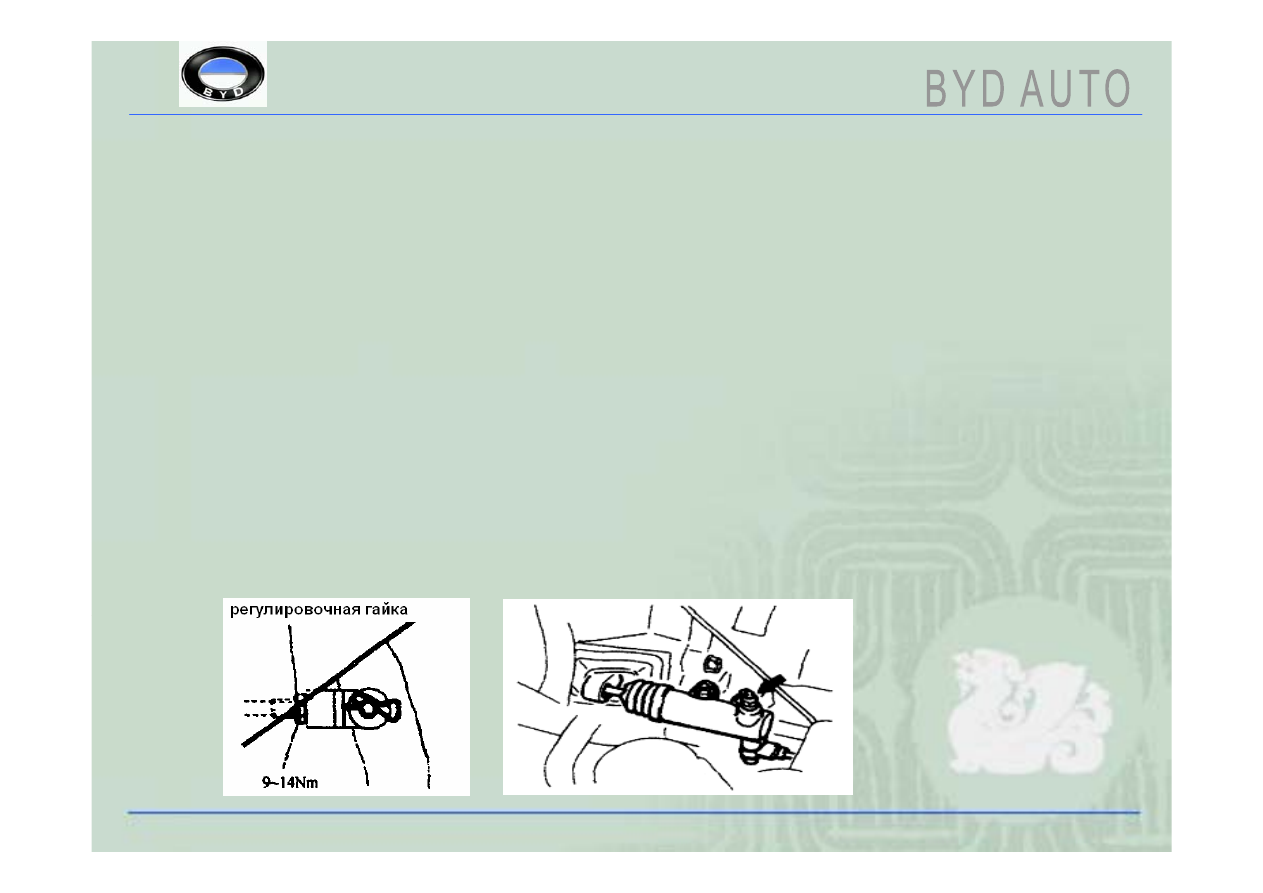

Ослабить регулировочную гайку, отрегулировать положение педали сцепления

до заданной высоты с помощью толкателя (см. рисунок 1).

„

(4). Измерить величину зазора педали сцепления, стандартная величина (B): 1-3

мм.

„

(5). Если величина зазора педали сцепления выходит за пределы диапазона,

регламентированного спецификацией, ослабить регулировочную гайку и

отрегулировать зазор с помощью толкателя. При этом не следует прижимать

толкатель главного цилиндра вовнутрь.

„

После завершения регулировки проверить свободный ход педали сцепления

(измеряется относительно поверхности педали), а также расстояние от педали до

подкладки в момент выжимания сцепления на предмет соответствия диапазону

стандартных значений. (C): 4-13 мм. (D): не менее 120 мм.

3. Ремонт и техническое обслуживание муфты сцепления

„

3.3.3. Проверка и ремонт муфты сцепления (5)

„

Если величина свободного хода педали сцепления или расстояние от педали до

подкладки в момент отжимания сцепления выходит за пределы диапазона,

регламентированного спецификацией, это может быть обусловлено попаданием

воздуха в гидравлическую систему, либо отказом главного цилиндра, расцепного

цилиндра или механизма сцепления. Стравить воздух, либо разобрать и

проверить главный цилиндр, расцепной цилиндр и механизм сцепления.

(Стандартная величина свободного хода педали сцепления: 4-13 мм; стандартное

расстояние от педали сцепления до подкладки при отжимании сцепления: не

менее 120 мм).

„

В гидравлической системе сцепления используется та же жидкость, что и в

гидравлической тормозной системе, не допускается смешивание

рекомендованной тормозной жидкости с другими гидравлическими жидкостями.

„

Операции стравливания воздуха из гидравлической системы сцепления

аналогичны таковым, выполняемым при стравливании воздуха из тормозной

системы, при этом необходимо ослабить дренажную резьбовую пробку,

установленную сверху на расцепном цилиндре, как показано на рисунке:

„

Проверить и отрегулировать положение педали сцепления.

3. Ремонт и техническое обслуживание муфты сцепления

„

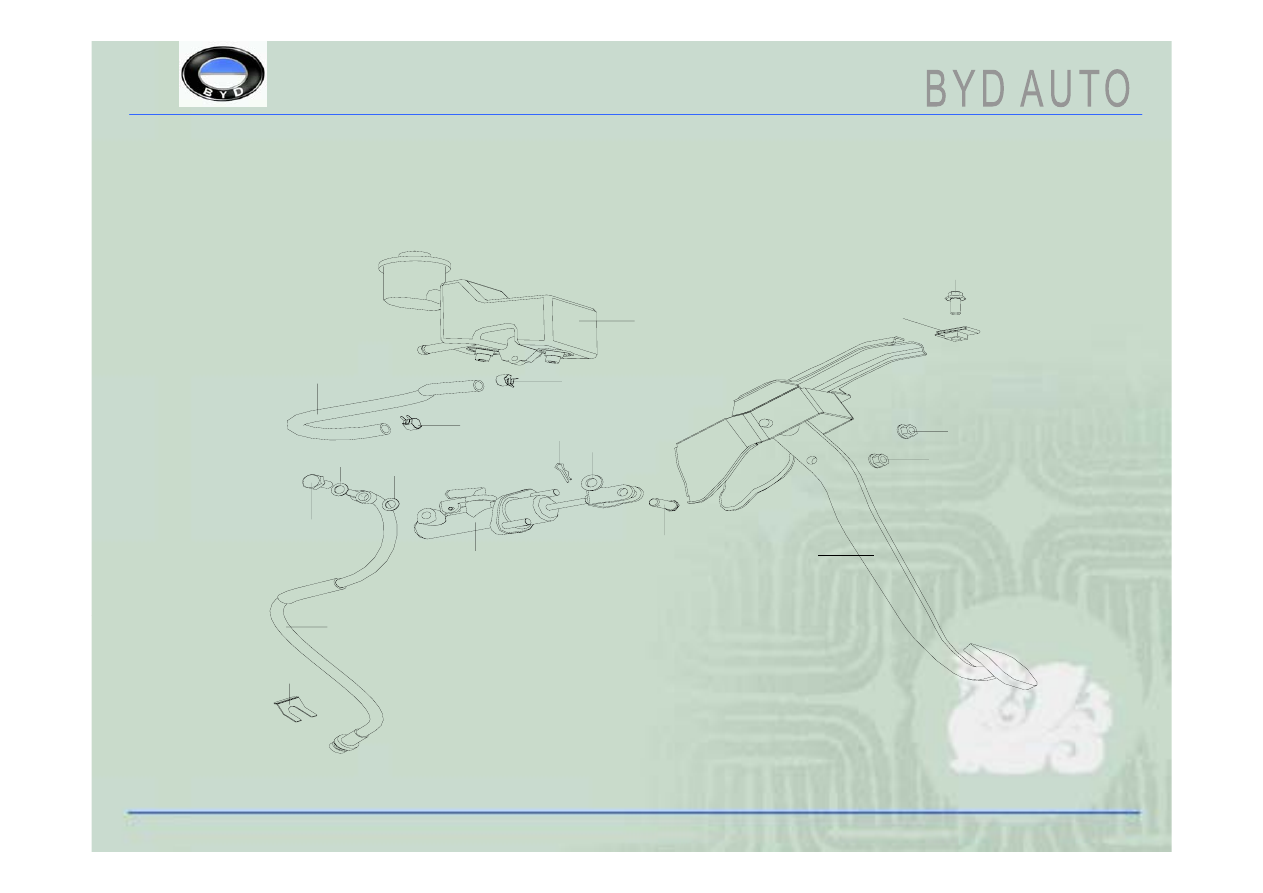

3.3.3. Проверка и ремонт муфты сцепления (6)

1 3

1 0

8

7

5

6

4

4

3

2

1 5

1 0

9

1

1 4

1 1

1 2

1 3
