3. Ремонт и техническое обслуживание муфты сцепления

„

3.3.3. Проверка и ремонт муфты сцепления (7)

„

Установка толкателя в сборе:

„

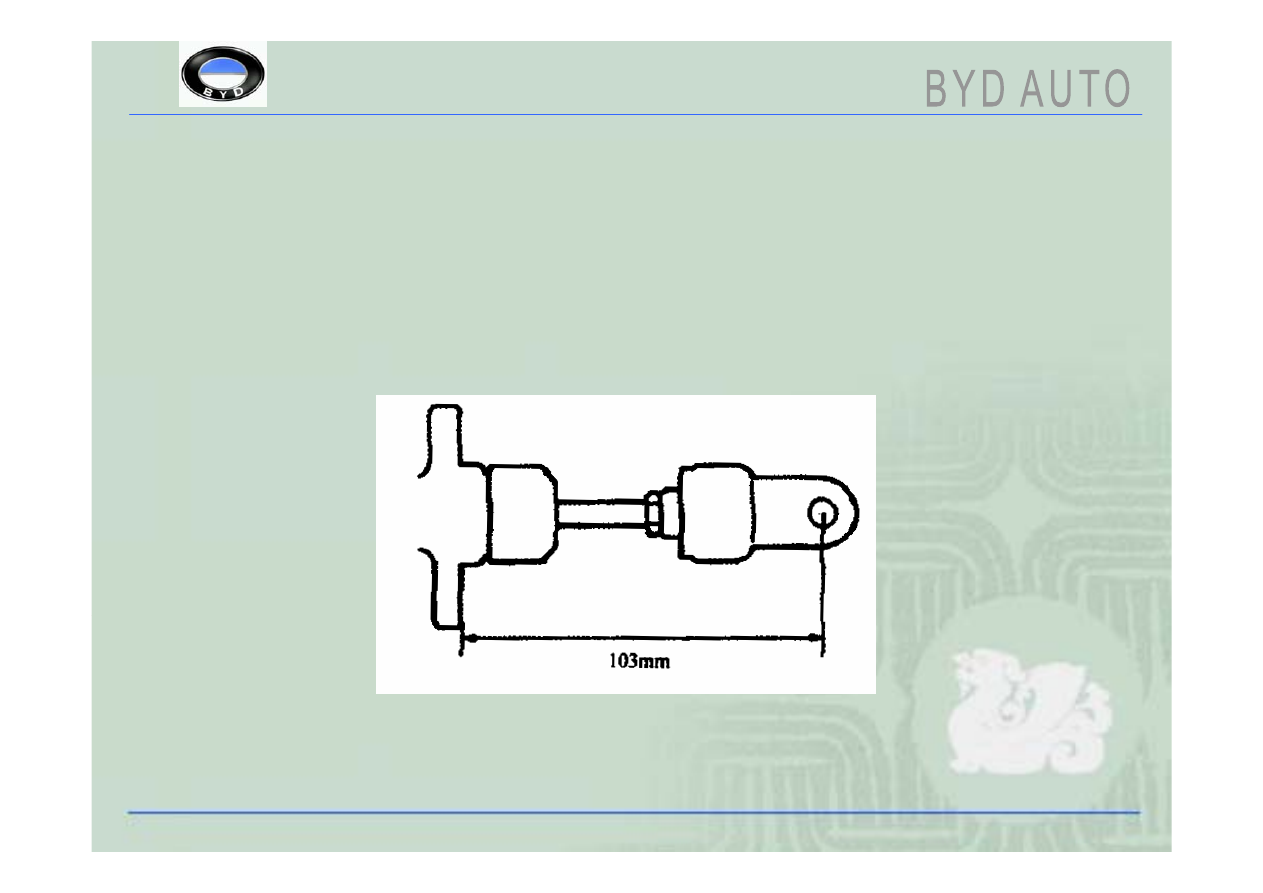

Установить длину толкателя в сборе соответственно размерам, показанным на

рисунке, что упростит регулировку параметров педали сцепления.

4. Техническое обслуживание коробки переключения
передач

Модель коробки переключения передач F5M41

Соответствующий двигатель 4G18

Тип

Пятиступенчатая, с тросом

переключения передач

Первая передача 3,583

Вторая передача 1,947

Третья передача 1,343

Четвертая передача 0,976

Пятая передача 0,804

Передаточное число

шестерен

Передача заднего хода 3,416

Конечное понижающее число 4,052

Передаточное число шестерен спидометра

(ведомая / ведущая)

31/36



4. Техническое обслуживание коробки переключения
передач

„

4.2. Параметры для ремонта и технического обслуживания коробки переключения

передач (1)

„

Величина плавающего зазора – 0 мм

Наименование

Диапазон допусков

Предельно

допустимое

ремонтное

значение

Зазор переднего подшипника входного вала

-0,01－0,12

－



Зазор заднего подшипника входного вала

-0,01－0,09

－



Осевой зазор шестерни пятой передачи

входного вала

-0,01－0,09

－



Зазор переднего подшипника выходного вала

0－0,12

－



Зазор заднего подшипника выходного вала

0,01－0,09

－



Осевой зазор шестерни третьей передачи

выходного вала

0,01－0,09

－



Осевой зазор корпуса дифференциала

0,05－0,17

－



Зазор зубьев малой шестерни дифференциала

0,025－0,150

－



Зазор между задней стороной кольца

синхронизатора и поверхностью шестерни

－



0,5



4. Техническое обслуживание коробки переключения
передач

„

4.2. Параметры для ремонта и технического обслуживания коробки

переключения передач (2)

„

Пружинное стопорное кольцо (применяется для регулировки зазора

переднего подшипника входного вала):

Толщина

(мм)

Идентификаци

онная метка

Номер части

производства КНР

Номер части

Mitsubishi

2,24

Отсутствует BS15-1701037-1  MD706537

2,31

Синий BS15-1701037-2

MD706538

2,38

Коричневый BS15-1701037-3  MD706539
