3. Ремонт и техническое обслуживание муфты
сцепления

„

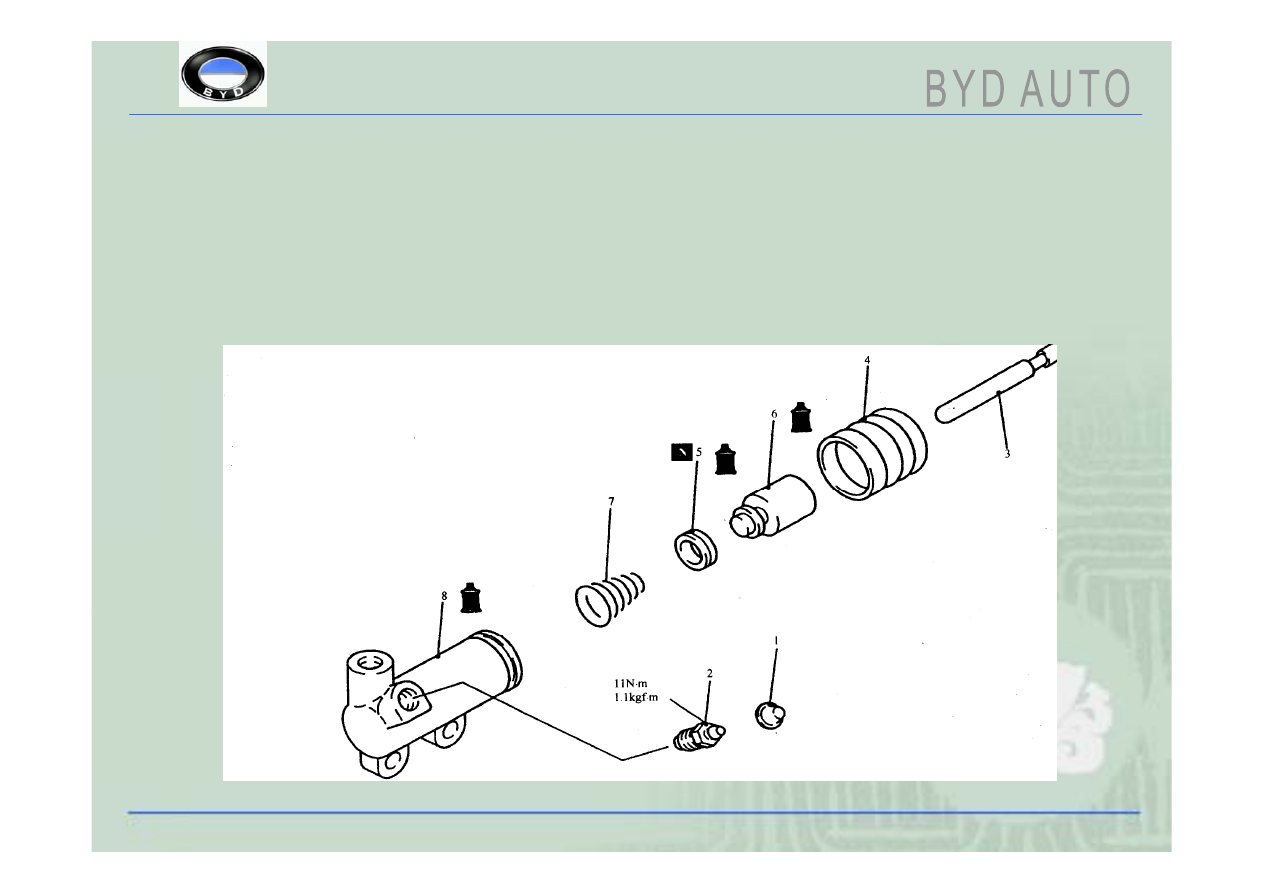

Последовательность демонтажа: 1. Колпачок; 2. Дренажный болт. 3. Толкатель. 4.

Пыльник. 5. Чашечка поршня. 6. Поршень. 7. Коническая пружина. 8. Расцепной

гидравлический цилиндр.

3.3.2. Демонтаж и установка гидравлического расцепного цилиндра муфты
сцепления:

3. Ремонт и техническое обслуживание муфты
сцепления

„

Важнейшие моменты разборки:

„

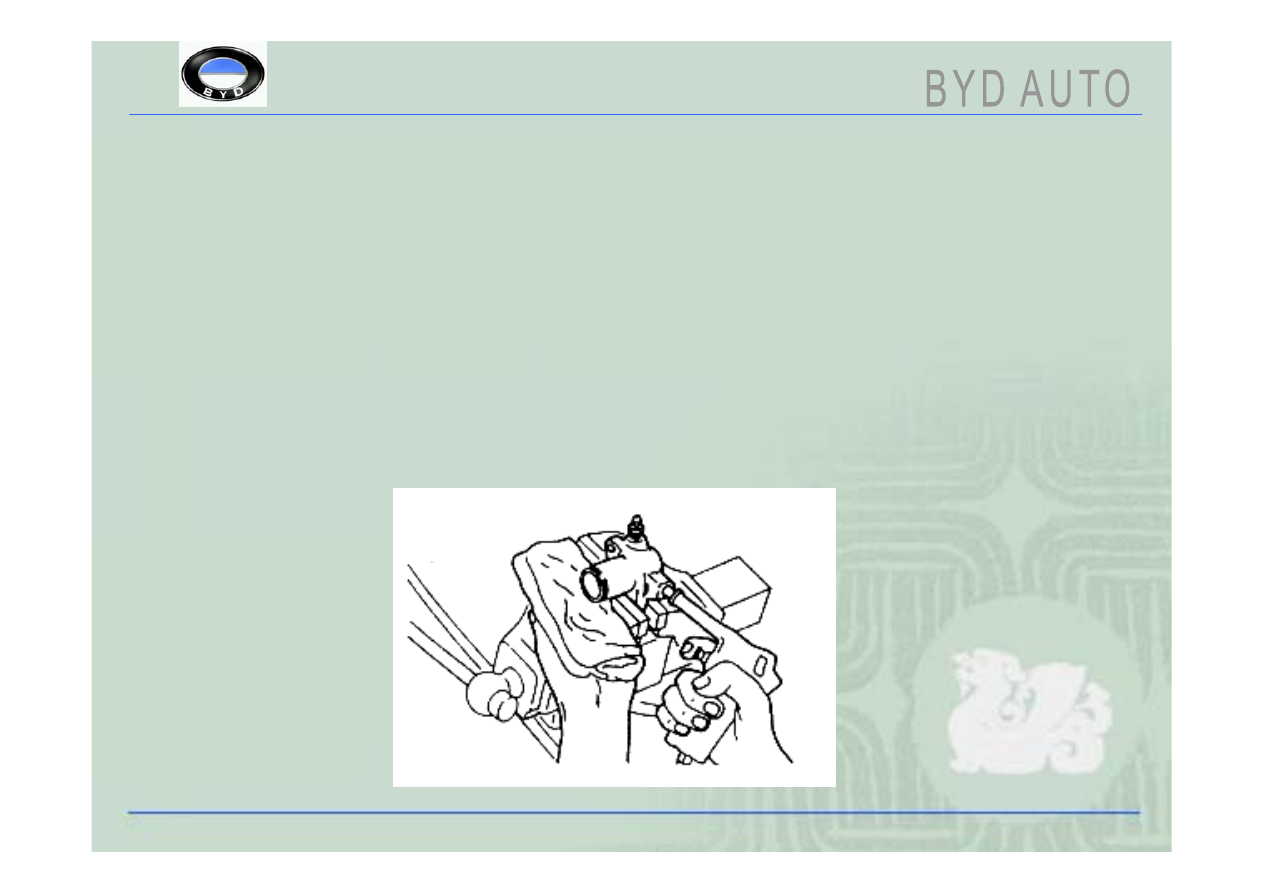

Как показано на рисунке 11-3, выдавить поршень и чашечку поршня из

гидравлического цилиндра с помощью сжатого воздуха. Закрыть отверстие

гидравлического цилиндра куском ветоши во избежание выпадения поршня,

постепенно подавать сжатый воздух под низким давлением, не допуская

выбрасывания поршня из цилиндра.

„

Важнейшие моменты сборки:

„

Установка поршня, чашечки поршня. Смазать внутреннюю поверхность расцепного

цилиндра и наружную поверхность поршня и чашечки тормозной жидкостью, затем

вставить поршень и чашечку вовнутрь цилиндра.

3.3.2. Демонтаж и установка гидравлического расцепного цилиндра муфты
сцепления:

3. Ремонт и техническое обслуживание муфты
сцепления

„

3.3.3. Проверка и ремонт муфты сцепления (1)

„

Проверить торец мембранной пружины на предмет износа и наличия разности

высот по кромке. В случае обнаружения значительного износа, или если высота

кромки мембранной пружины выходит за пределы допустимого эксплуатационного

диапазона, заменить нажимной диск муфты сцепления.

„

Проверить поверхность нажимного диска на предмет наличия повышенного

износа, трещин и изменения цвета.

„

Проверить плотность крепления заклепок нажимного диска, в случае обнаружения

ослабленных заклепок заменить нажимной диск.

„

Не допускается чистка ведомого диска муфты сцепления с применением бензина!

„

Проверить поверхность на предмет признаков неравномерного контакта,

пригорания, наличия царапин от ослабленных заклепок, пятен смазки и т.п., в

случае обнаружения любых отклонений от нормы необходимо заменить ведомый

диск. Измерить глубину утапливания головок заклепок, если она выходит за

пределы эксплуатационных допусков, регламентированных спецификацией,

необходимо заменить ведомый диск муфты сцепления. Предельно допустимое

эксплуатационное значение: 0,3 мм.

„

Проверить амортизирующую пружину (пружинную втулку) на предмет наличия

повреждений, в случае обнаружения отклонений от нормы заменить ведомый диск.

„

Установить ведомый диск муфты сцепления на входной вал коробки

переключения передач, проверить скольжение и вращение диска на вале. Если

скольжение затруднено, необходимо почистить диск или заменить его. Если

присутствует слишком большой люфт при скольжении или вращении, необходимо

заменить ведомый диск муфты сцепления, входной вал, либо обе детали

одновременно.

3. Ремонт и техническое обслуживание муфты
сцепления

„

3.3.3. Проверка и ремонт муфты сцепления (2)

„

Вовнутрь расцепного подшипника закачана консистентная смазка, поэтому не

следует выполнять чистку подшипника с использованием смазочных материалов.

„

Проверить подшипник на предмет наличия механических повреждений,

ненормального шума при вращении, неравномерного вращения.

„

Проверить контактные поверхности расцепного подшипника и мембранной

пружины на предмет повышенного износа. В случае обнаружения ненормального

износа контактной поверхности необходимо заменить детали.

„

Проверить внутреннюю поверхность расцепного гидравлического цилиндра на

предмет наличия коррозии и механических повреждений, измерить внутренний

диаметр цилиндра в трех местах (в нижней части, посередине и в верхней части),

если зазор между внутренней поверхностью цилиндра и наружной поверхностью

поршня выходит за пределы диапазона допусков, регламентированного

спецификацией, заменить расцепной гидравлический цилиндр в сборе.

„

Проверить контактные поверхности расцепного подшипника гидравлического

цилиндра и мембранной пружины на предмет наличия износа, в случае

обнаружения ненормального износа заменить детали.

„

В случае обнаружения ненормального износа контактной поверхности с

подшипником расцепной вилки заменить детали.
