3. Ремонт и техническое обслуживание муфты
сцепления

3.1. Основные параметры муфты сцепления:

Наименование

Параметры

Наименование

Предельно

допустимое

ремонтное

значение

Принцип работы

муфты

сцепления

Гидравлический

Глубина утапливания головок

заклепок относительно

поверхности муфты сцепления

0,3 мм

Тип диска

сцепления

Сухой,

однодисковое

Высота торца мембранной

пружины

0,5 мм

Размеры диска

сцепления,

наружный

диаметр *

внутренний

диаметр

200×130

Зазор между внутренней

поверхностью расцепного

цилиндра и наружной

поверхностью поршня

0,15 мм

Тип крышки

сцепления

С мембранной

пружиной







3. Ремонт и техническое обслуживание муфты
сцепления

3.2. Стандартные моменты затяжки для муфты сцепления

Наименование

Стандартное значение, Н*м (кгс*м)

Гайка соединения гидравлической трубки

муфты сцепления

15 (1,5)

Кронштейн гидравлической трубки муфты

сцепления

18 (1,9)

Соединение трубки расцепного цилиндра

муфты сцепления

22 (2,3)

Дренажная резьбовая пробка расцепного

цилиндра муфты сцепления

11 (1,1)

Монтажный болт расцепного цилиндра

муфты сцепления

18 (1,9)

Винт с шаровой головкой 35

(3,6)

Монтажный болт кожуха в сборе 77-117

(7,8-11,8)

Расцепной подшипник гидравлического

цилиндра (консистентная смазка)

Консистентная смазка на калиевой

основе 3#



3. Ремонт и техническое обслуживание муфты
сцепления

„

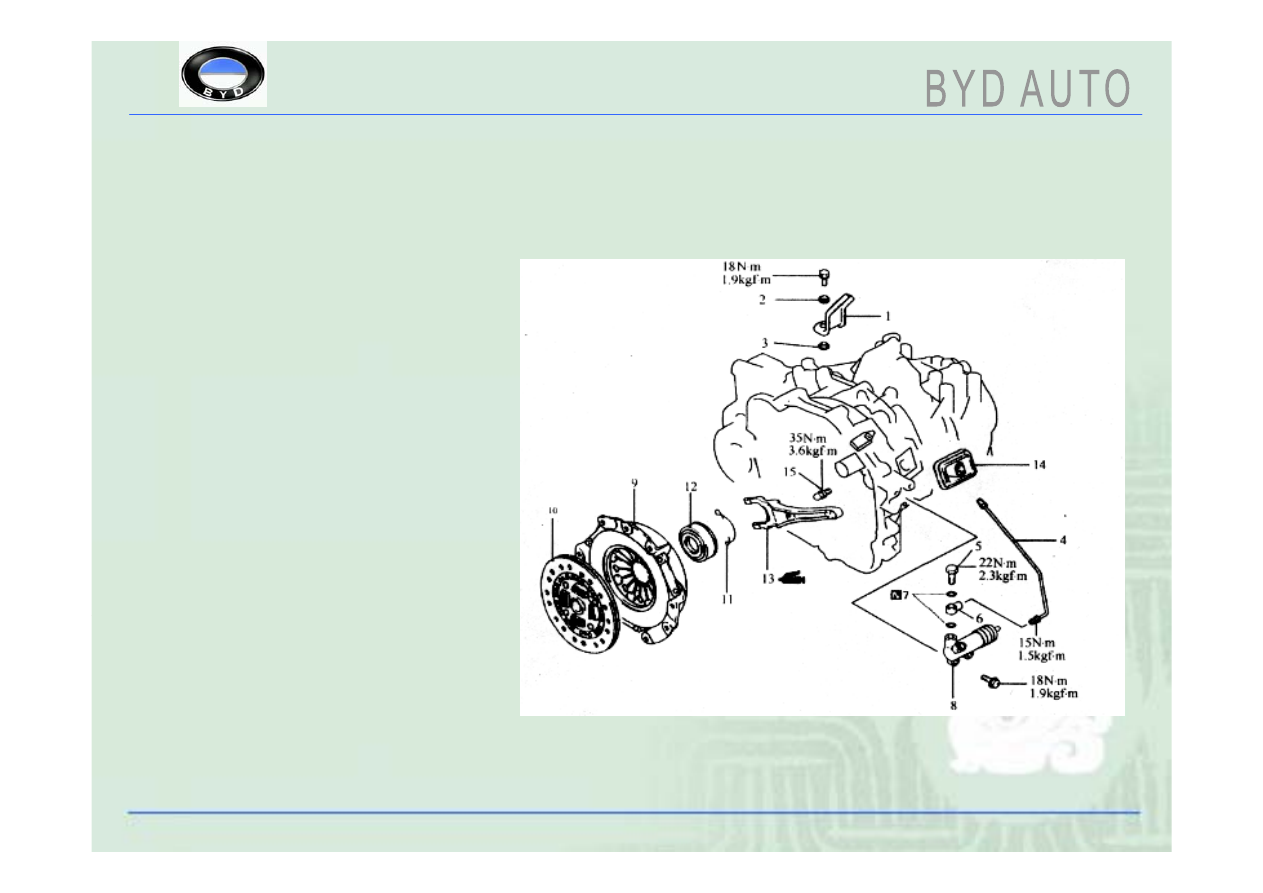

Процедура демонтажа:

„

1. Опорные элементы

гидравлических трубок муфты

сцепления.

„

2. Изолятор.

„

3. Шайба.

„

4. Трубка муфты сцепления.

„

5. Болт соединения трубки.

„

6. Соединение трубки.

„

7. Прокладка.

„

8. Расцепной цилиндр муфты

сцепления.

„

9. Крышка муфты сцепления.

„

10. Диск муфты сцепления.

„

11. Возвратный зажим.

„

12. Расцепной подшипник

муфты сцепления.

„

13. Расцепная вилка.

„

14. Защитный кожух расцепной

вилки.

„

15. Расцепная шпонка.

3.3. Демонтаж и установка муфты сцепления

3. Ремонт и техническое обслуживание муфты
сцепления

„

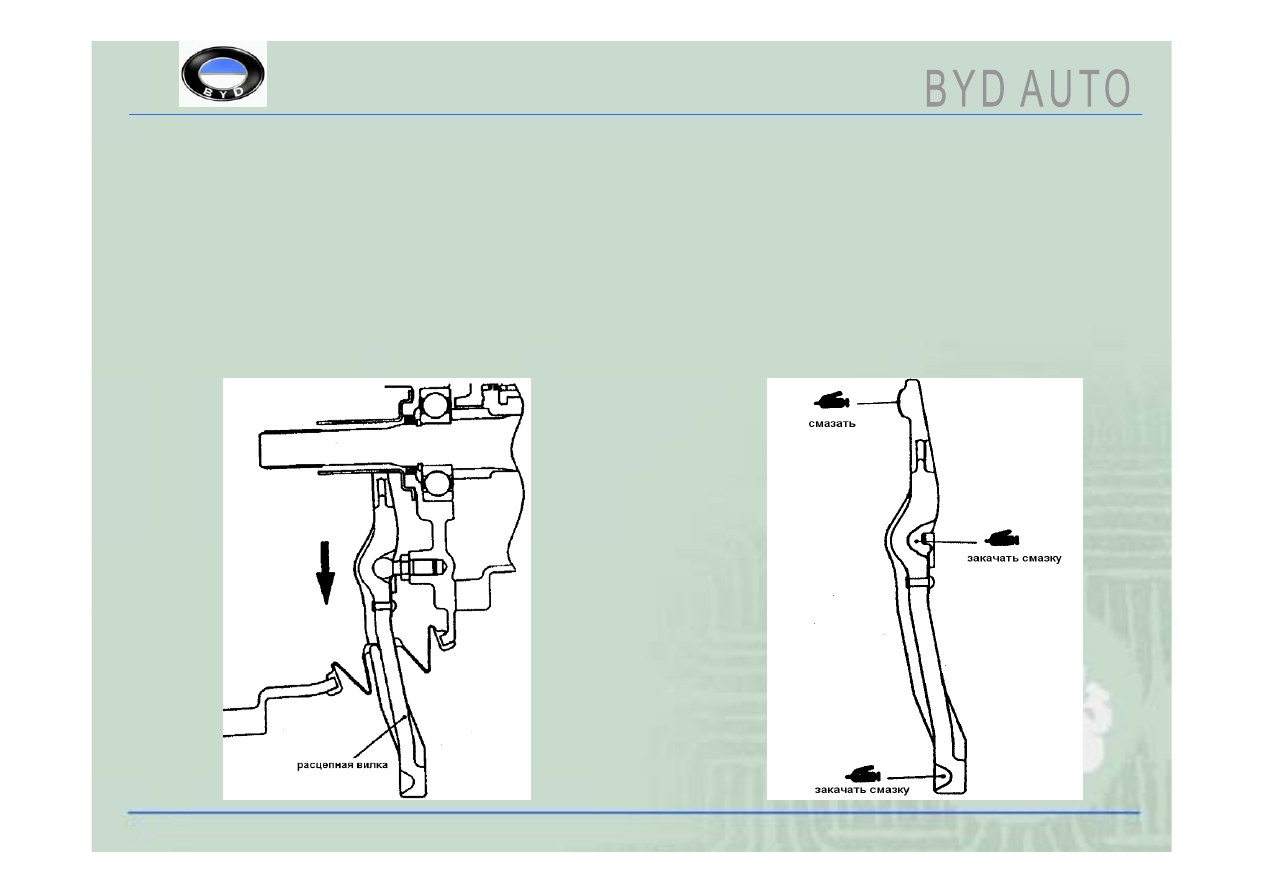

* Демонтаж: сдвинуть расцепную вилку в показанном направлении, снять

возвратный зажим с расцепного подшипника.

„

* Установка: нанести на расцепную вилку в местах, показанных на рисунке,

консистентную смазку, рекомендованную в спецификации и закачать

рекомендованную смазку: консистентная смазка на калиевой основе 3#.

3.3.1. Демонтаж и установка расцепной вилки:
