BT0504501-B

28

BT0504501-B

29

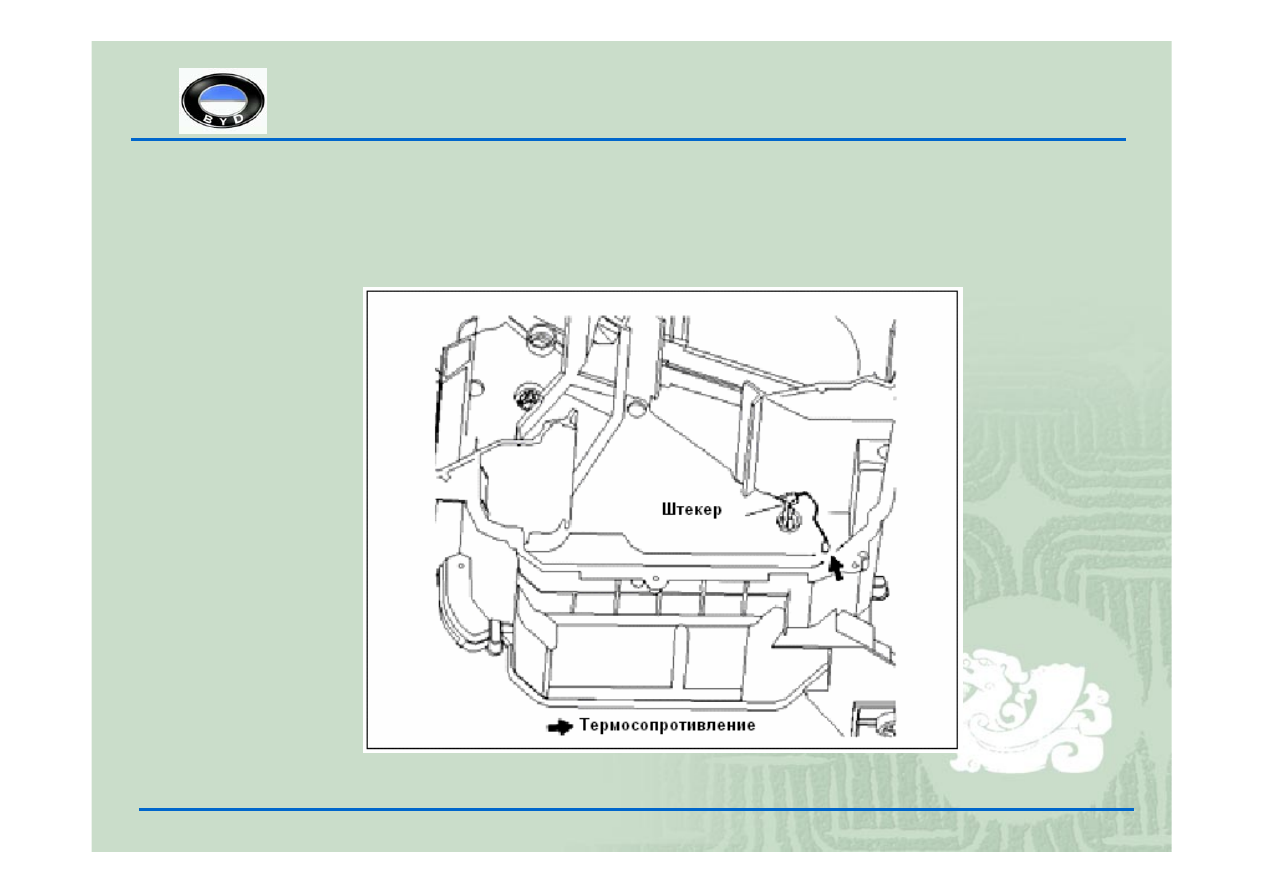

4.3. Электрическое сопротивление, испаритель

BT0504501-B

30

ƒ

4.4. Усилитель кондиционера

ƒ

Усилитель кондиционера может контролировать
работу компрессора, вентилятора конденсатора и
вентилятора охлаждения посредством управления
электромагнитной муфтой сцепления

ƒ

Если температура жидкости в системе охлаждения
опускается ниже 55ºC, усилитель выключает
кондиционер

ƒ

Основные технические параметры:

ƒ

Рабочее электрическое напряжение: 12В

ƒ

Рабочая влажность: 35%  ~  95%

BT0504501-B

31

ƒ

Основные технические параметры:

ƒ

Рабочее электрическое напряжение: 12В

ƒ

Рабочая влажность: 35%  ~  95%

ƒ

Сигналы на входе:

ƒ

Сигнал высокого-низкого давления на входе: 0,196 МПа ~ 3,14 МПа.

ƒ

Сигнал среднего давления на входе: 1,226 МПа ~ 1,520 МПа

ƒ

Сигнал включения кондиционера: Импульсный сигнал с напряжением 5В от
электронного блока управления

ƒ

Когда усилитель кондиционера принимает от электронного блока управления
импульсный сигнал с электрическим напряжением 5В, замыкаются реле
вентиляторов 1 и 3, включаются крыльчатка охлаждения радиатора и
вентилятор конденсатора. Если давление превышает 1,77 МПа, включается
режим высокой частоты вращения крыльчатки охлаждения радиатора.

ƒ

4.5. Регулировка электрического сопротивления, нагнетатель:

ƒ

Стандартные значения электрического сопротивления:

ƒ

Контакт 1-2: 1,2 ~ 1,6 Ом

ƒ

Контакт 1-3: 0,35 ~ 0,45 Ом

ƒ

Контакт 1-4: 2,2 ~ 3,0 Ом
