Автомобили BYD F3 и F3R. Руководство - часть 162

BT0504501-B

20

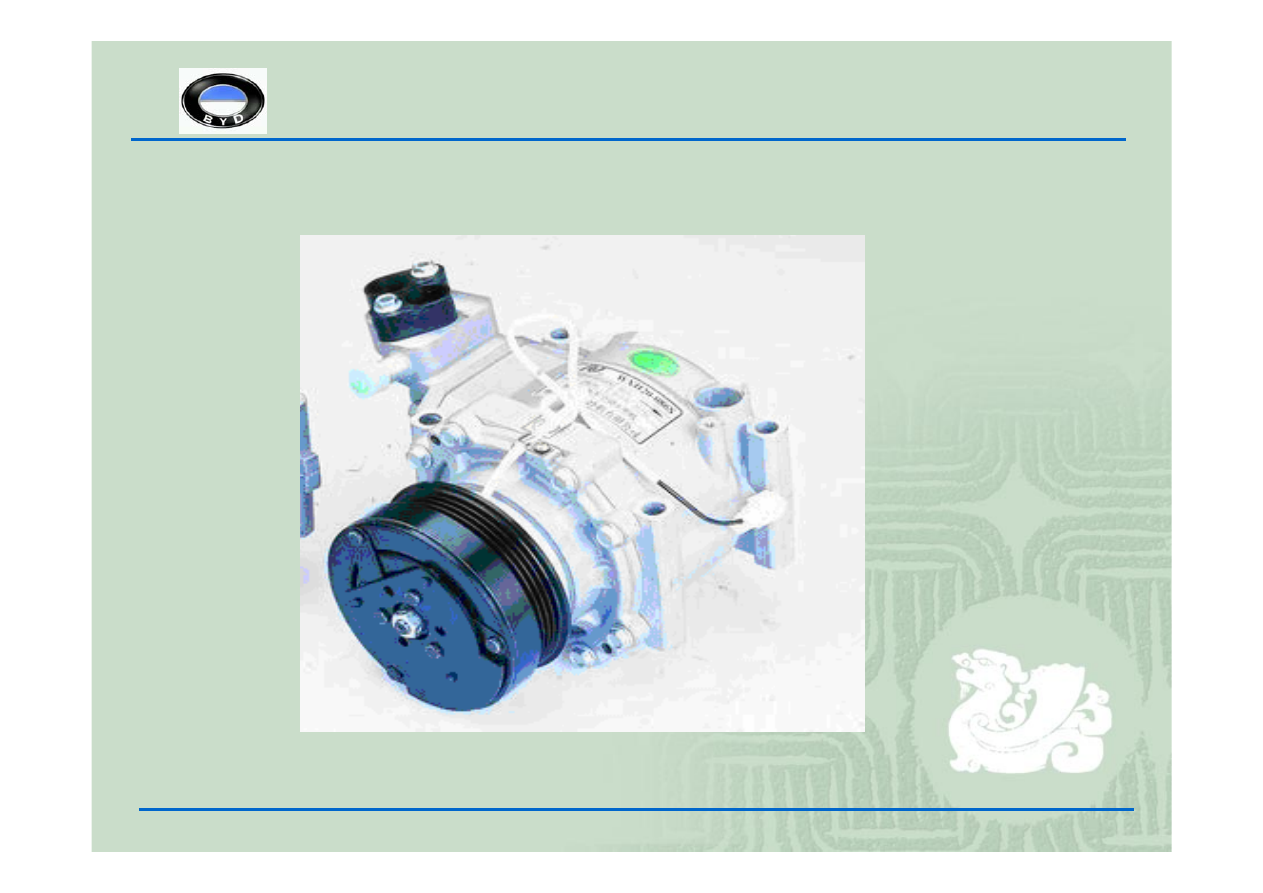

3.4. Компрессор:

BT0504501-B

21

Шкив ременной
передачи насоса

Приводной ремень
компрессора

Шкив ременной
передачи
компрессора

Коленчатый вал

BT0504501-B

22

3.5. Конденсатор:

Амортизирующая
прокладка

BT0504501-B

23

3.6. Переключатель давления кондиционера:

ƒ

1). Диапазон
переключаемого
давления, от низкого
до высокого: 0,196
МПа ~ 3,14 МПа.

ƒ

2). Диапазон
переключаемого
давления, от
среднего до
высокого: 1,77 МПа ~
3,14 МПа.

ƒ

3). Смотровое окно
предназначено для
проверки состояния
системы
кондиционирования.

Смотровое
окно
