Автомобили BYD F3 и F3R. Руководство - часть 160

BT0504501-B

12

ƒ

3. Установка и конфигурация системы кондиционирования

ƒ

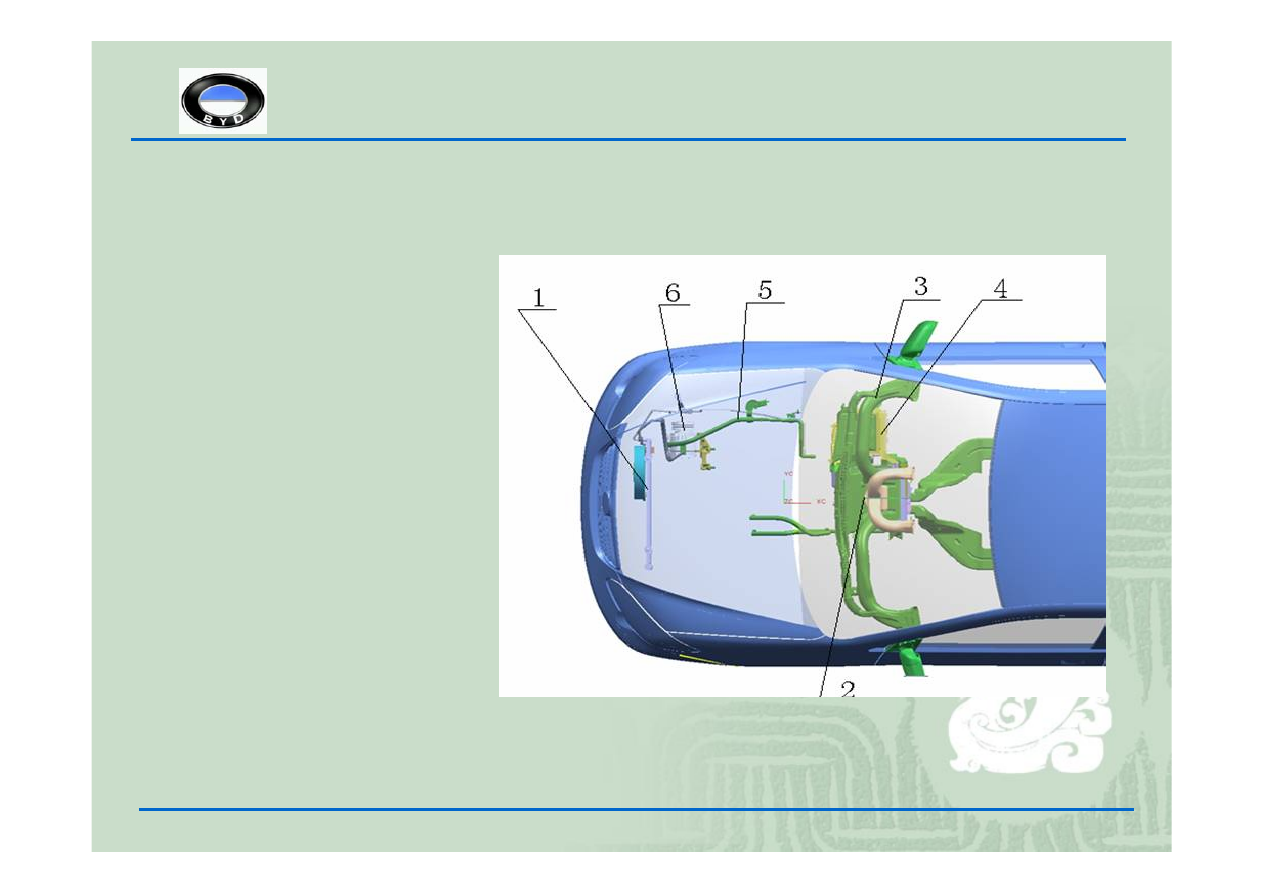

3.1. Конфигурация системы кондиционирования

ƒ

1. Конденсатор в
сборе

ƒ

2. Испаритель в
сборе

ƒ

3. Каналы

ƒ

4. Нагнетатель

ƒ

5. Трубки

ƒ

6. Компрессор в
сборе

BT0504501-B

13

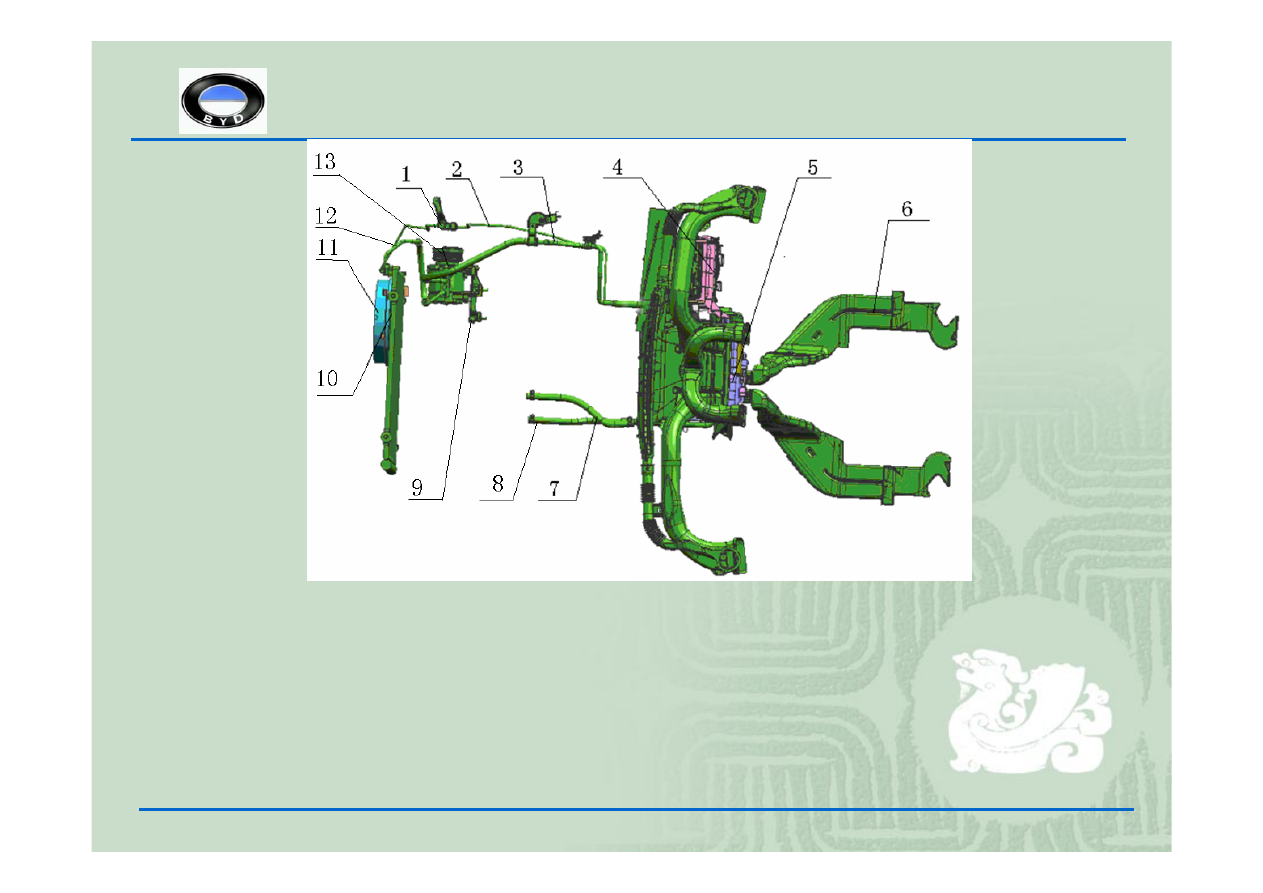

1. Переключатель давления. 2. Трубка высокого давления. 3.

Всасывающий шланг в сборе, компрессор. 4. Нагнетатель. 5. Испаритель
в сборе. 6. Каналы обдува. 7. Впускной шланг в сборе, обогреватель. 8.
Выпускной шланг в сборе, обогреватель. 9. Монтажный кронштейн
компрессора. 10. Конденсатор в сборе. 12. Вентилятор конденсатора. 12.
Выпускной шланг в сборе, компрессор. 13. Компрессор

BT0504501-B

14

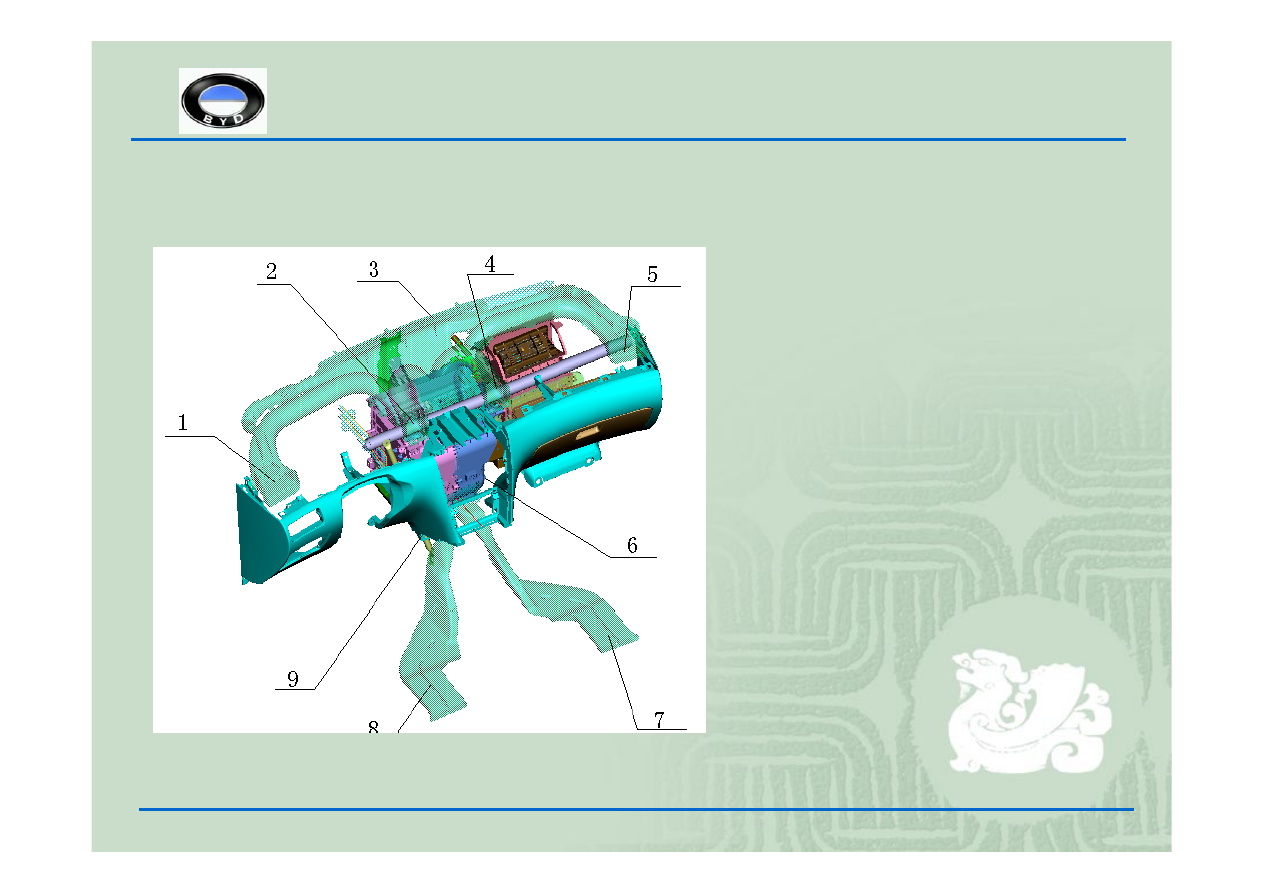

3.2. Каналы обдува

ƒ

1. Левый канал обдува со
стороны водителя

ƒ

2. Правый канал обдува со
стороны водителя

ƒ

3. Канал обдува обогрева
стекла

ƒ

4. Левый канал обдува со
стороны пассажира

ƒ

5. Правый канал обдува со
стороны пассажира

ƒ

6. Правый нижний канал
обдува со стороны
пассажира

ƒ

7. Задний правый нижний
канал обдува

ƒ

8. Задний левый нижний
канал обдува

ƒ

9. Правый нижний канал
обдува со стороны
водителя

BT0504501-B

15

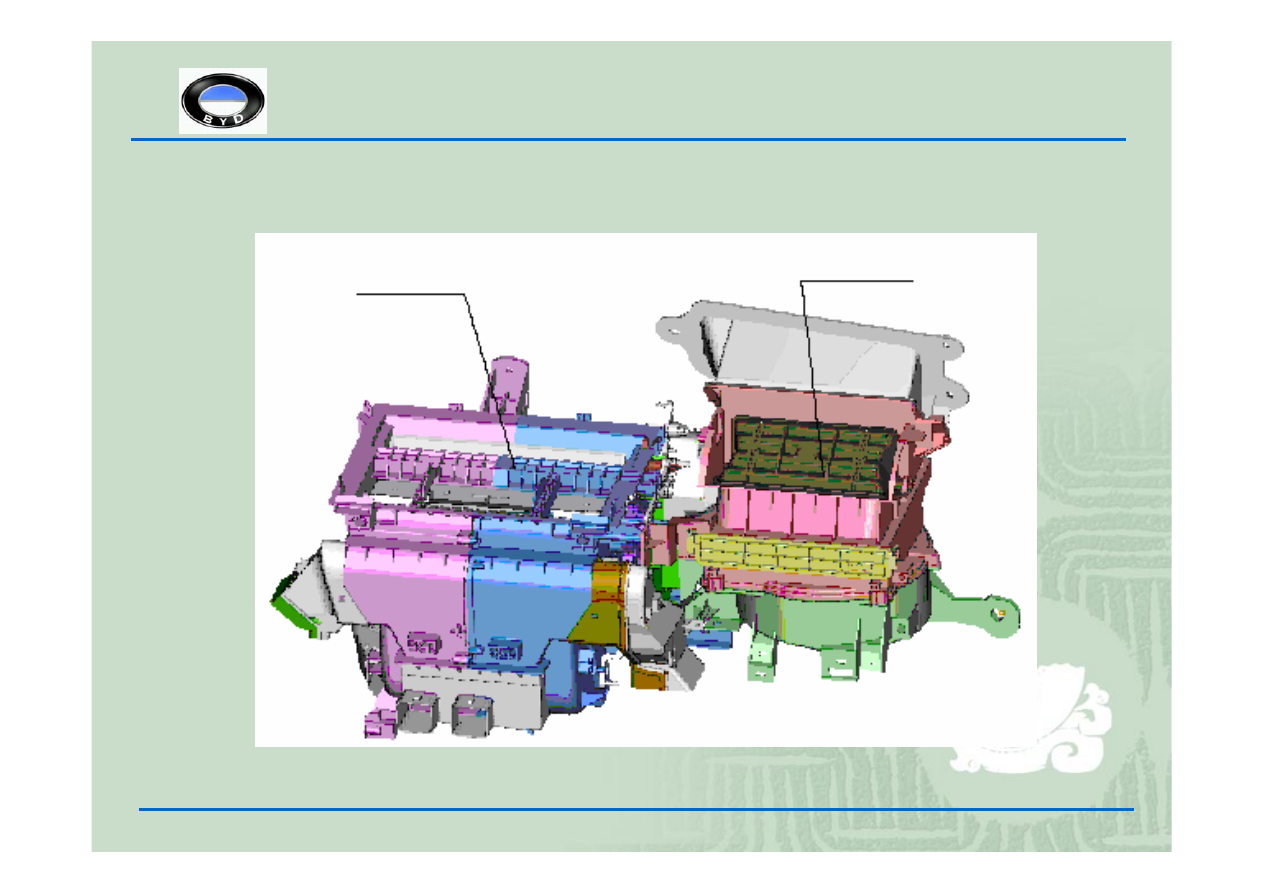

3.3. Кожух в сборе:

Испаритель

Нагнетатель
