Автомобили BYD F3 и F3R. Руководство - часть 159

BT0504501-B

8

ƒ

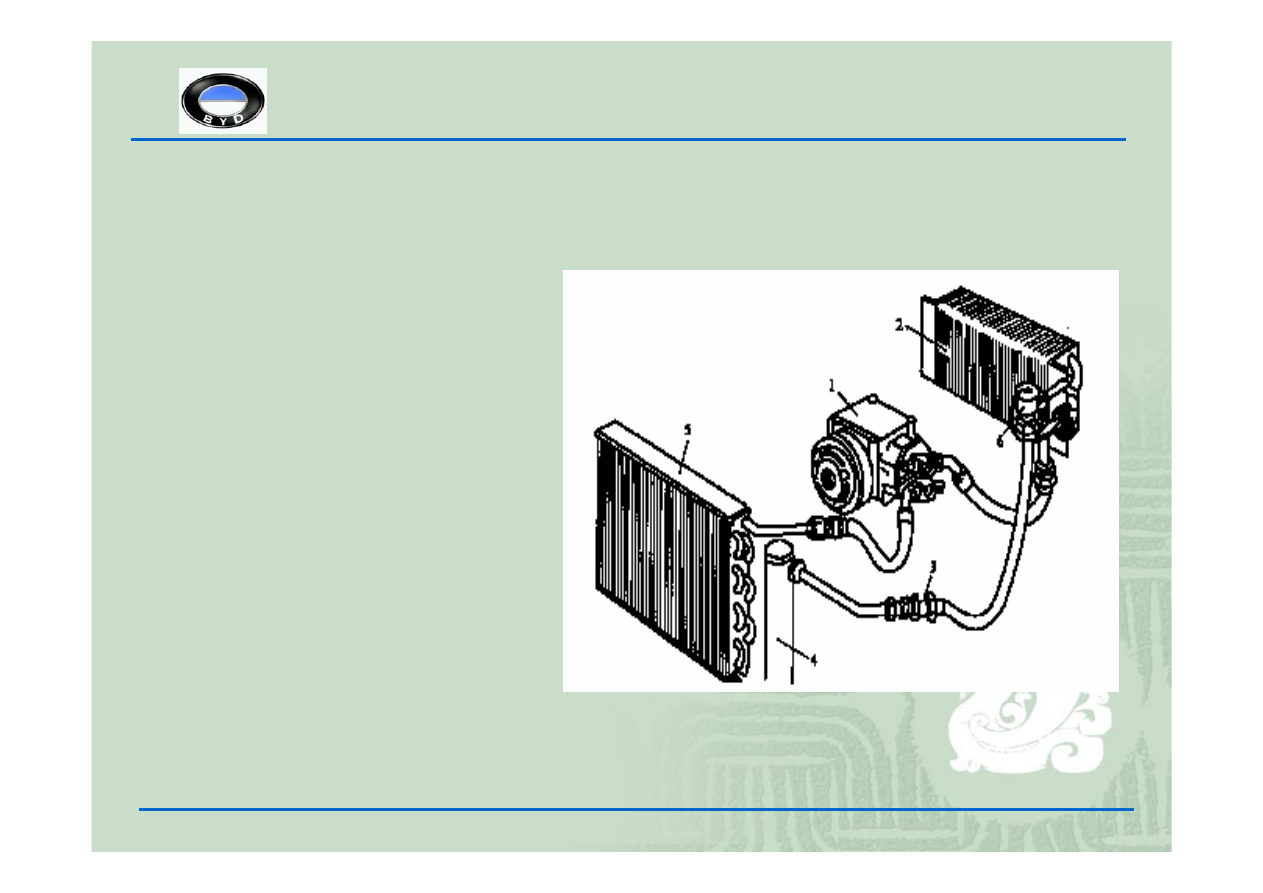

1). Компрессор

ƒ

2). Испаритель

ƒ

3). Смотровое окно

ƒ

4). Осушитель

ƒ

5). Конденсатор

ƒ

6). Расширительный
клапан

ƒ

2. Состав системы кондиционирования

ƒ

2.1. Система охлаждения

BT0504501-B

9

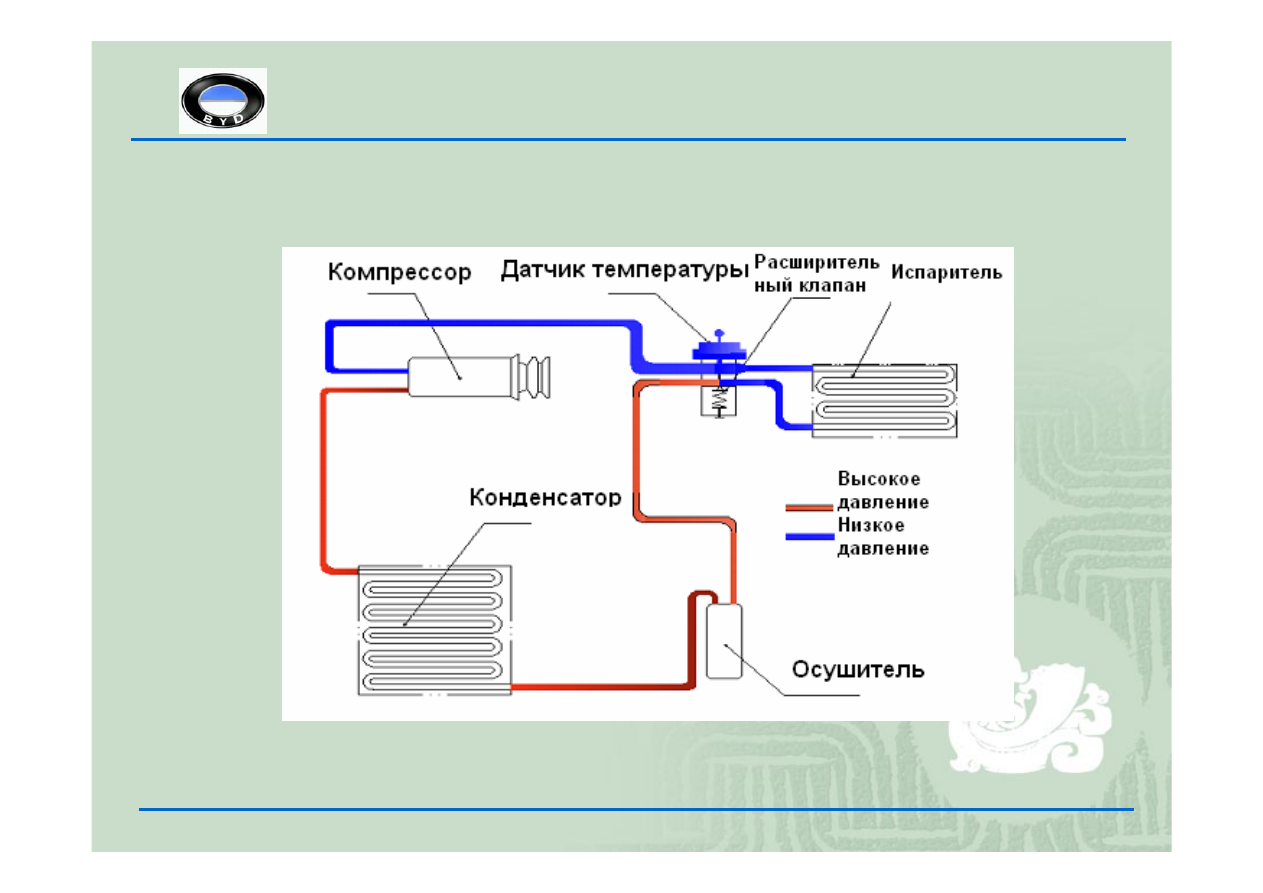

Цикл охлаждения:

BT0504501-B

10

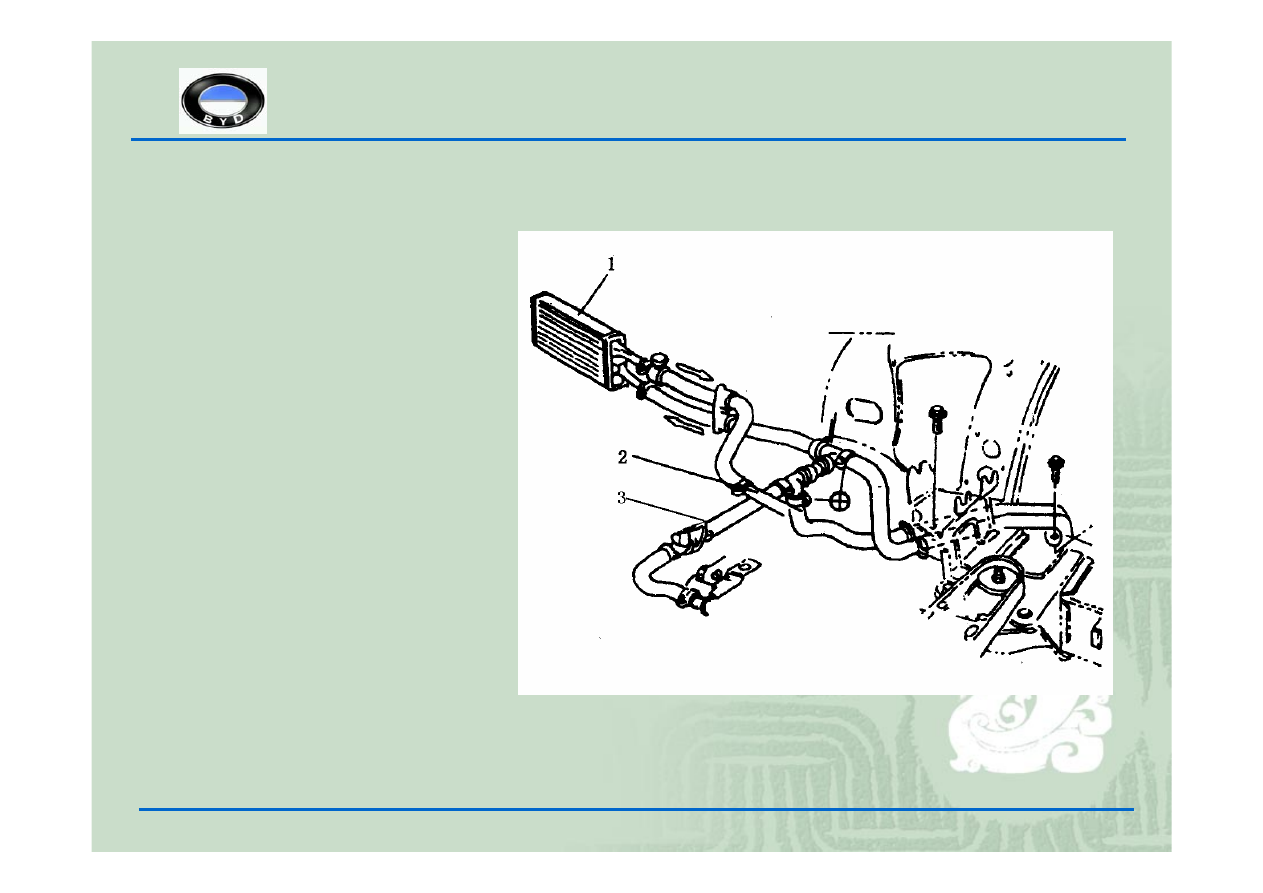

2.2. Система обогрева:

ƒ

1). Обогреватель

ƒ

2). Впускное
отверстие для
жидкости из системы
охлаждения

ƒ

3). Выпускное
отверстие для
жидкости из системы
охлаждения

BT0504501-B

11

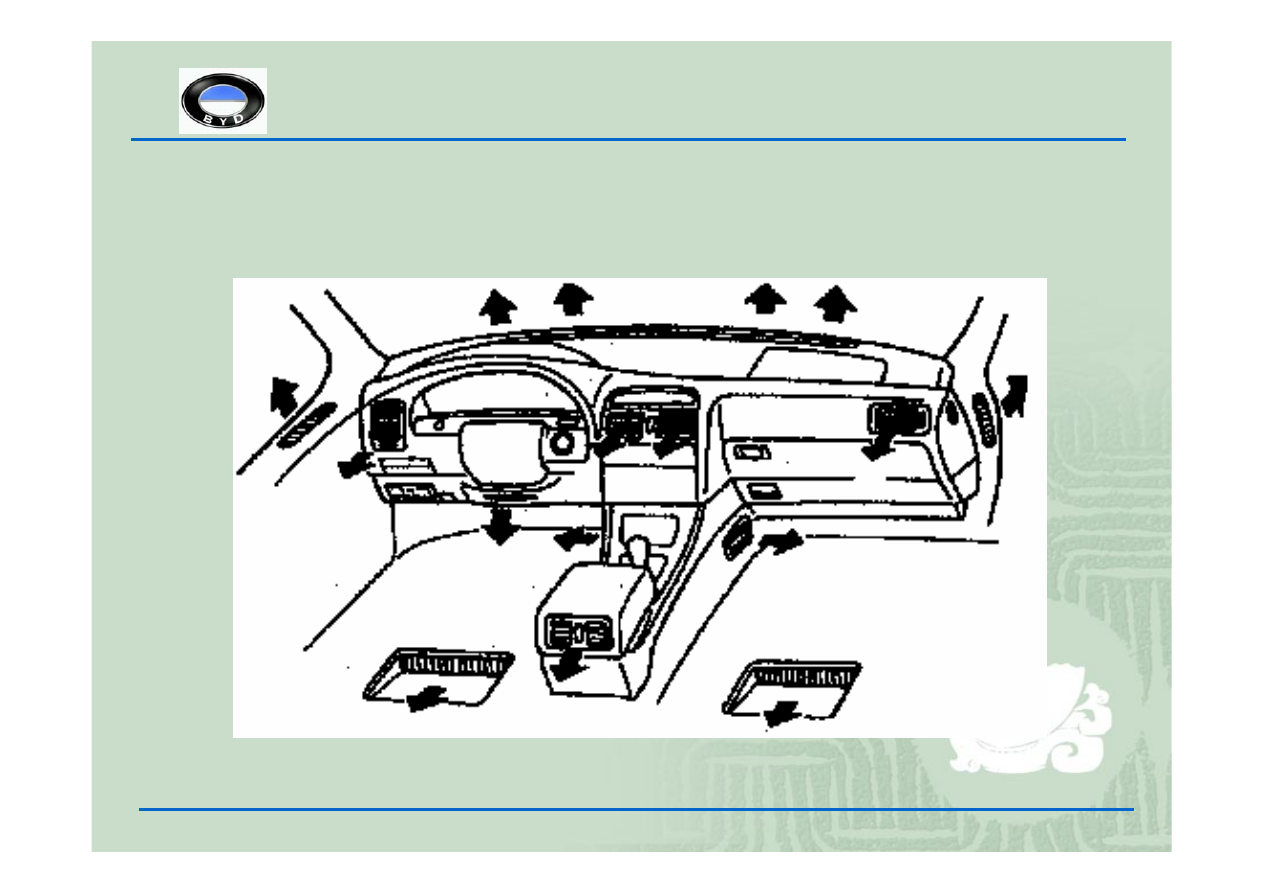

2.3. Направления обдува:
