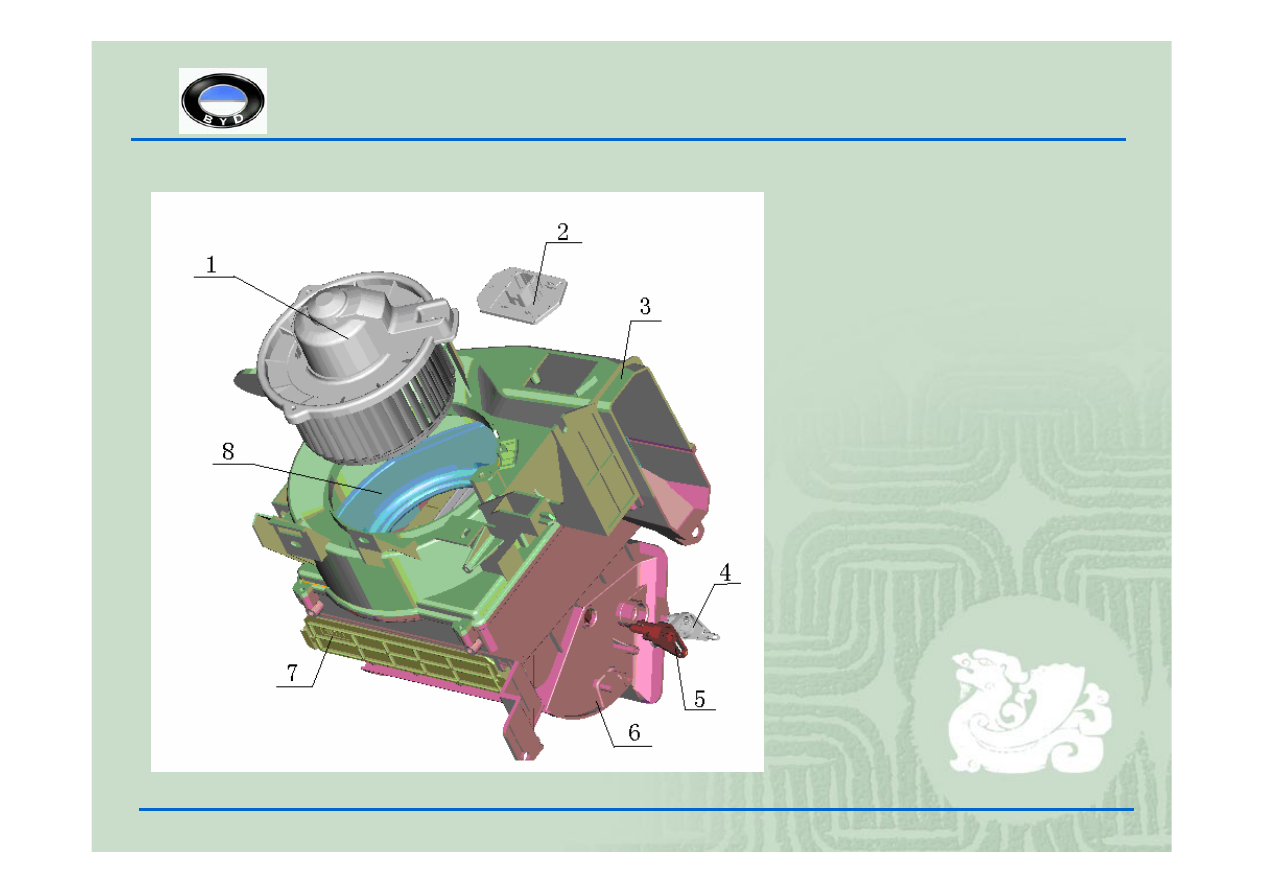

3.3.1. Кожух в сборе, нагнетатель:

ƒ

1. Нагнетатель

ƒ

2. Модель
регулировки

ƒ

3. Верхний кожух

ƒ

4. Рычаг
управления
режимом
циркуляции воздуха

ƒ

5. Рычаг привода
циркуляции воздуха

ƒ

6. Нижний кожух

ƒ

7. Кронштейн
сетчатого фильтра

ƒ

8. Поддон, канал
обдува

BT0504501-B

17

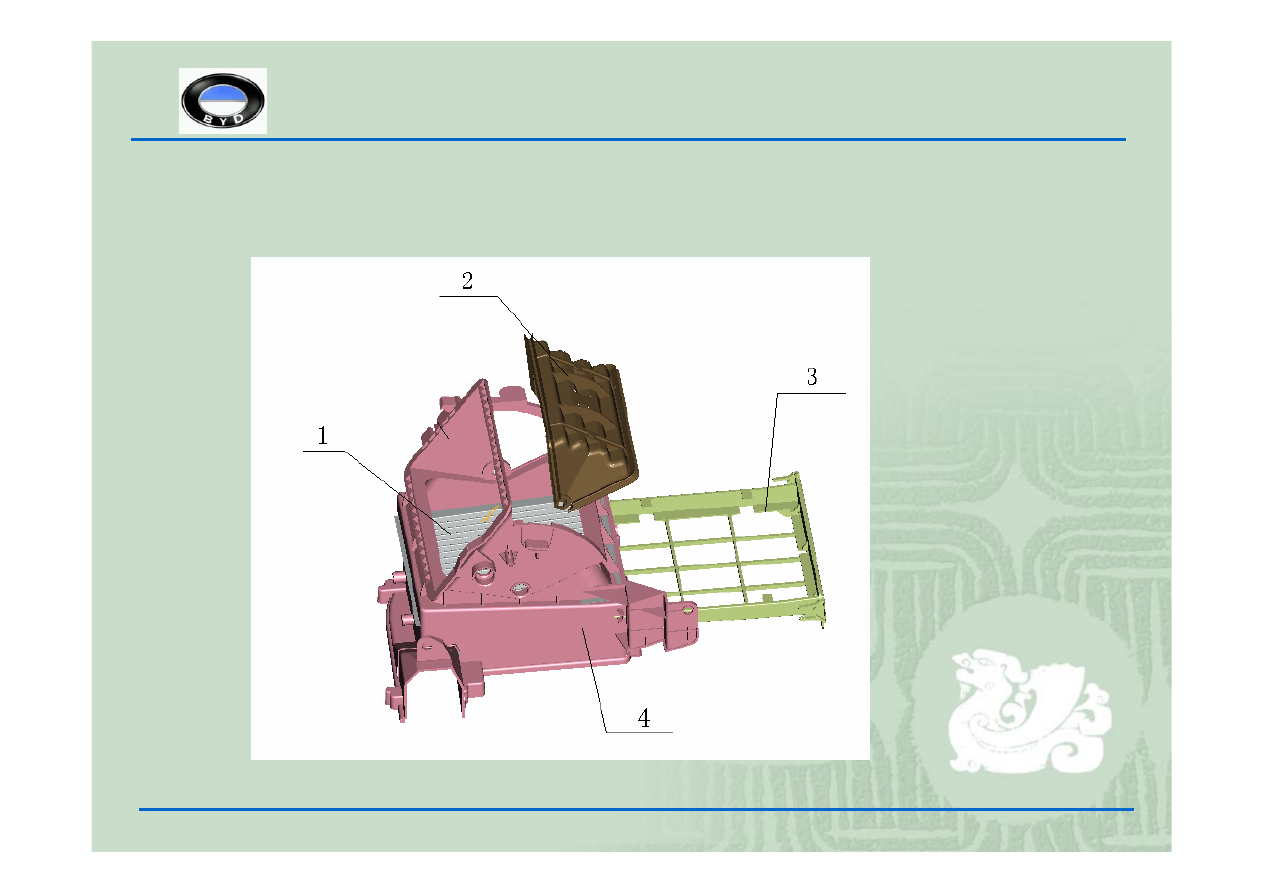

3.3.2. Воздушный фильтр:

BT0504501-B

18

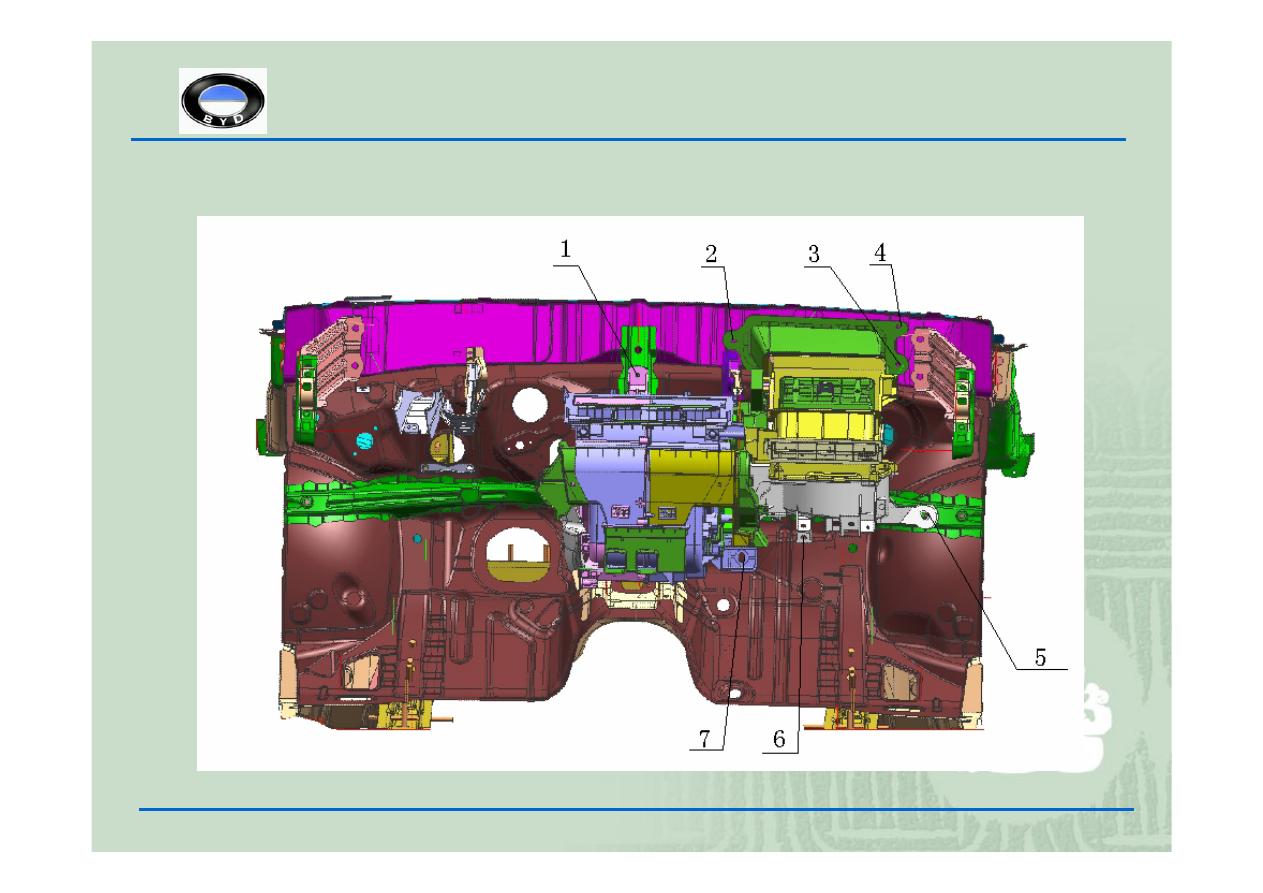

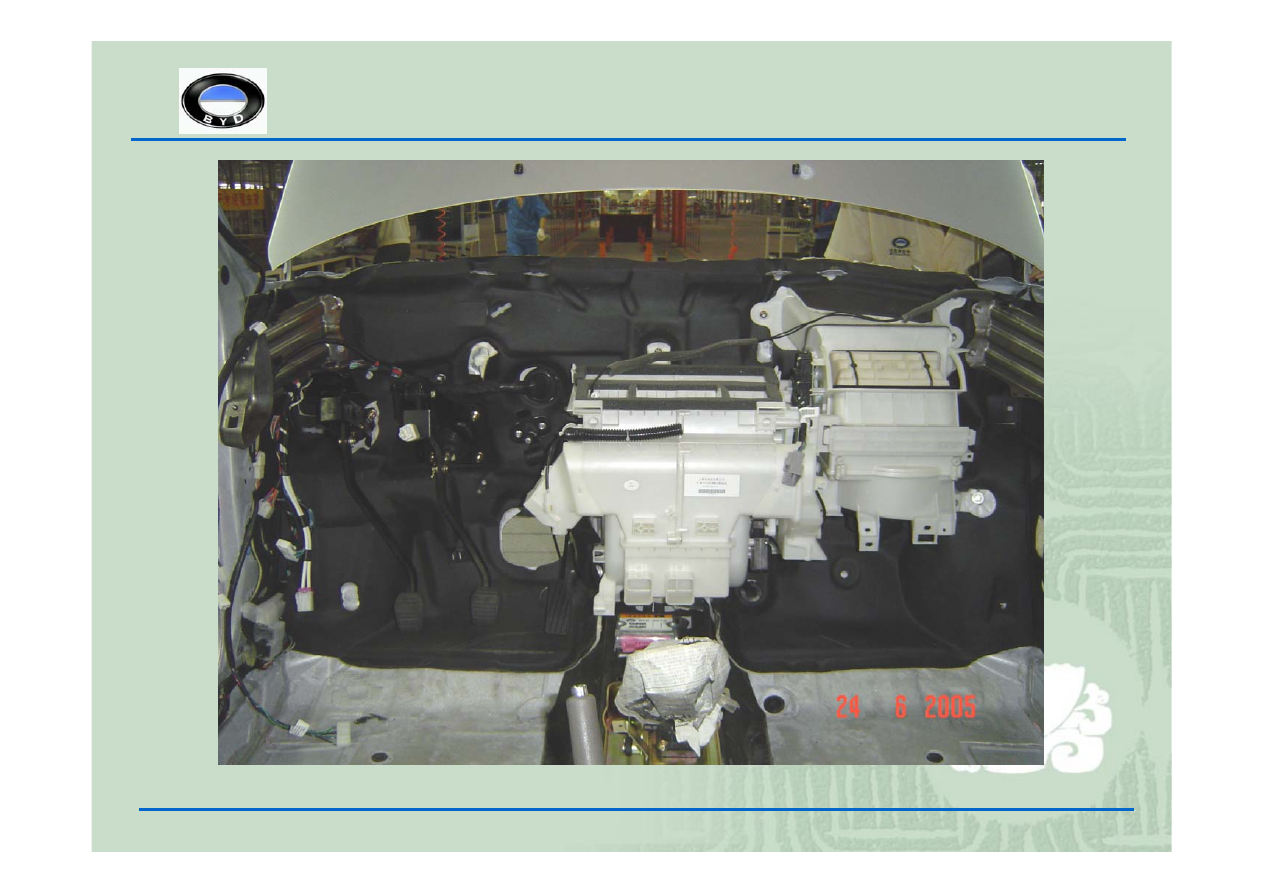

3.3.3. Положение элементов кожуха в сборе:

BT0504501-B

19
