Автомобили BYD F3 и F3R. Руководство - часть 145





563



Контакт

№ контакта

Подключение

Контакт

№ контакта

Подключение

E3

0338102

Датчик давления

моторного масла

T2

DJ7031-3.5-21

Датчик скорости

E6

15357131

Электронный

управляющий модуль

BG1

DJ4355A-2Sn

DJ4355A-1Sn

Линия заземления

(провод на массу)

H6

1216-2144

Передний датчик

кислорода

BL1

7283-1405-40

Кабельная шина,

приборная панель

I1

DJ7023-3.5-20

Катушка зажигания 1#

BL2

0446004

Кабельная шина,

приборная панель

I2

DJ7023-3.5-20

Катушка зажигания 2#

BL3

7283-1405-40

Блок плавких

предохранителей 1#

I5

15305086

Инжектор 1#

EA1

J0504701

Блок плавких

предохранителей 3#

I6

15305086

Инжектор 2#

EA2

J0504501

Блок плавких

предохранителей 2#

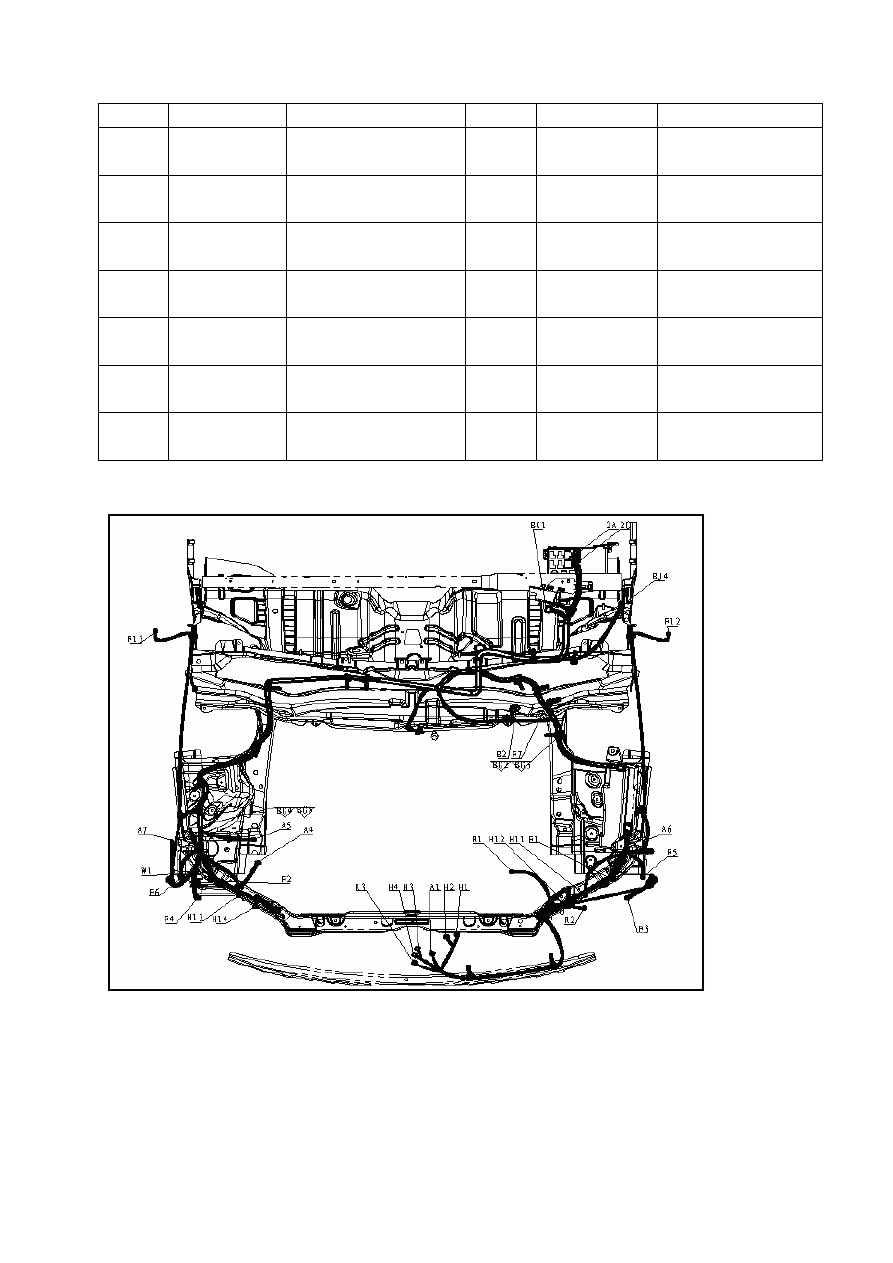

2.3. Кабельная шина, крыло.







564



Рисунок 2-3.

Кон

такт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A1

7283-7028-30

Датчик температуры

наружного воздуха

H4

DJ7013-6.3-2195

Звуковой сигнал 2 #

A4

DJ7042Y-2.2-21

Переключатель

давления в системе

кондиционирования

H11

DJ7029D-2.8-21

Фары, левый блок

A5

54210064

Электронный блок

управления

антиблокировочной

системы

H12

DJ7029Y-2.8-21

Фары, левый блок

A6

DJ7021-2.2-11

Датчик частоты

вращения левого

переднего колеса

H13

DJ7029D-2.8-21

Фары, правый блок

A7

DJ7021-2.2-11

Датчик частоты

вращения правого

переднего колеса

H14

DJ7029Y-2.8-21

Фары, правый блок

B2

M23374

Выключатель сигнала

низкого уровня

тормозной жидкости

R1

DJ7021Y-4.8-11

Крыльчатка охлаждения

F1

DJ7023-2-21

Передний левый

габарит

R2

DJ7021Y-4.8-21

Регулировочное реле,

крыльчатка охлаждения

F2

DJ7023-2-21

Передний правый

габарит

R3

DJ7021Y-4.8-21

Вентилятор конденсатора

F3

DJ7023-2-21

Левая передняя

противотуманная фара

W1

M23334

Электропривод омывателя





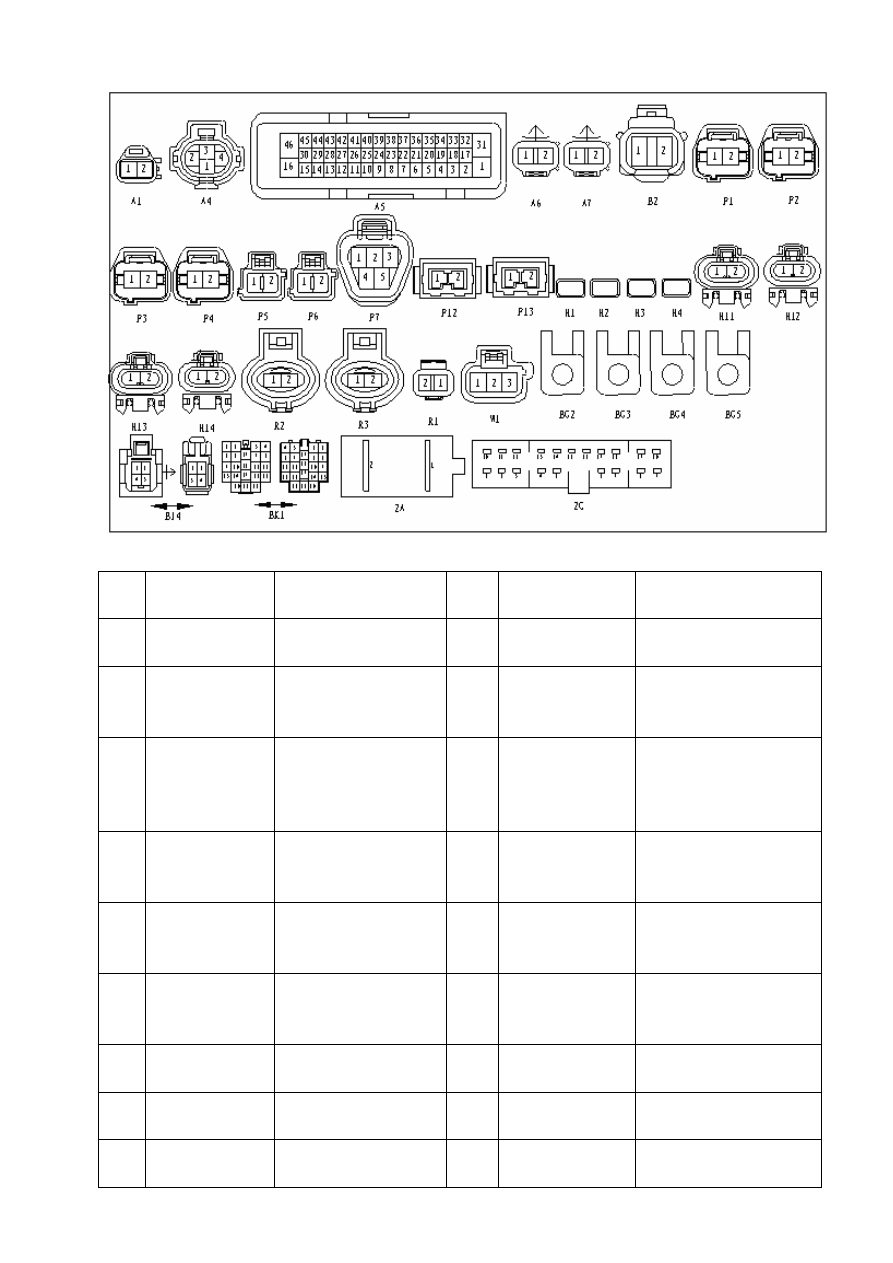

565

Кон

такт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

F4

DJ7023-2-21

Правая передняя

противотуманная фара

BG2

DJ4355A-2Sn

Линия заземления (провод

массы)

F5

DJ7021-2.2-21

Передний сигнал левого

поворота

BG3

DJ4355A-1Sn

Линия заземления (провод

массы)

F6

DJ7021-2.2-21

Передний сигнал

правого поворота

BG4

DJ4355A-2Sn

Линия заземления (провод

массы)

F7

0445205

Стеклоочистители

переднего ветрового

стекла

BG5

DJ4355A-1Sn

Линия заземления (провод

массы)

F12

DJ7024-3.5-20

Боковой повторитель

сигнала левого поворота

BJ4

6520-0349

Кабельная шина, пол

кузова

F13

DJ7024-3.5-20

Боковой повторитель

сигнала правого

поворота

BK1

DJ7221-2/6.3-21

Кабельная шина,

приборная панель

H1

DJ7013-6.3-2195

Звуковой сигнал 1 #

2A

DJ7021-9.5-21

Блок разъемов

H2

DJ7013-6.3-2195

Звуковой сигнал 1 #

2C

MG651080

Блок разъемов

H3

DJ7013-6.3-2195

Звуковой сигнал 2 #







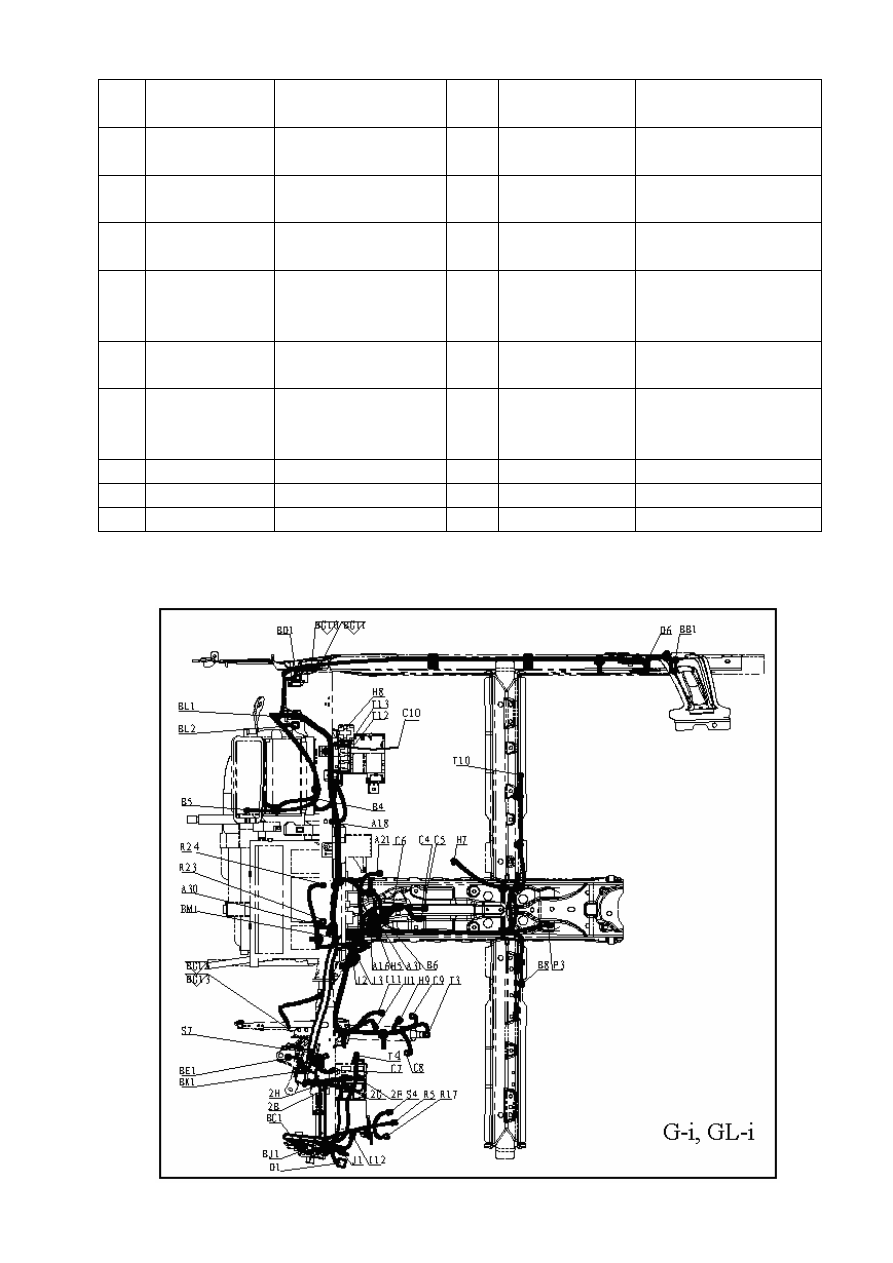

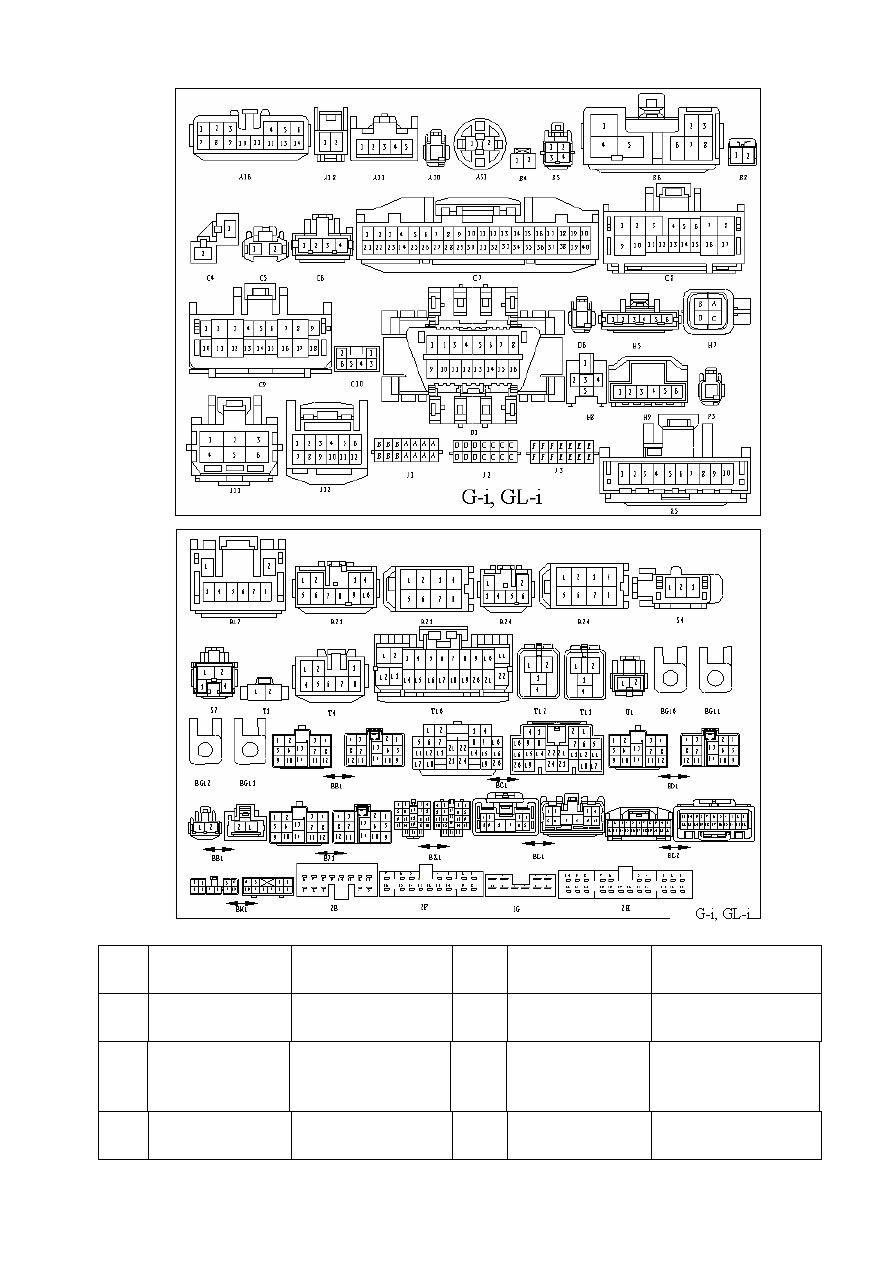

2.4. Кабельная шина, приборная панель

2.4.1. Кабельная шина приборной панели для моделей G-i и GL-i.







566





Рисунок 2-4.

Конт

акт

№ контакта

Подключение

Конта

кт

№ контакта

Подключение

A16

MG651110

Контроллер

кондиционера

R23

DJ7103-2.3-21

Проигрыватель

компакт-дисков

A18

7283-5845

Датчик температуры,

испаритель

кондиционера



DJ7082-3.5-20

Радиоприемник

A21

DJ7051-2.3-21

Выключатель

кондиционера

R24

0446203

Проигрыватель

компакт-дисков
