10.6. Электронные часы.

Таблица диагностики отказов.

Признаки

Причины

Признаки

Причины

Электронные часы не

работают

1. Перегорел предохранитель.

2. Повреждена кабельная шина или

разъемы.

3. Неисправность в электронных

часах в сборе





Неисправности электронных часов.
● Процедура проверки.

1. Проверить плавкий предохранитель прикуривателя.

Нормально – перейти к выполнению

следующей операции.

Если плавкий предохранитель перегорел, заменить его.

2. Проверить электронные часы в сборе.

Отсоединить разъем электронных часов, проверить электрическое напряжение и проводимость между

контактами разъема со стороны кабельной шины.

Электрическое напряжение между контактом 1 и кузовом автомобиля должно соответствовать напряжению

на выходе аккумулятора, должна присутствовать проводимость между контактом 2 и кузовом автомобиля.

После поворота ключа в замке зажигания в положение "ACC" или "ON" электрическое напряжение между

контактом 4 и кузовом автомобиля должно соответствовать напряжению на выходе аккумулятора.

После поворота ключа в замке зажигания в положение "OFF" электрическое напряжение между контактом

4 и кузовом автомобиля должно быть равно нулю.

Нормально – заменить электронные часы в сборе.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину и разъемы.

.

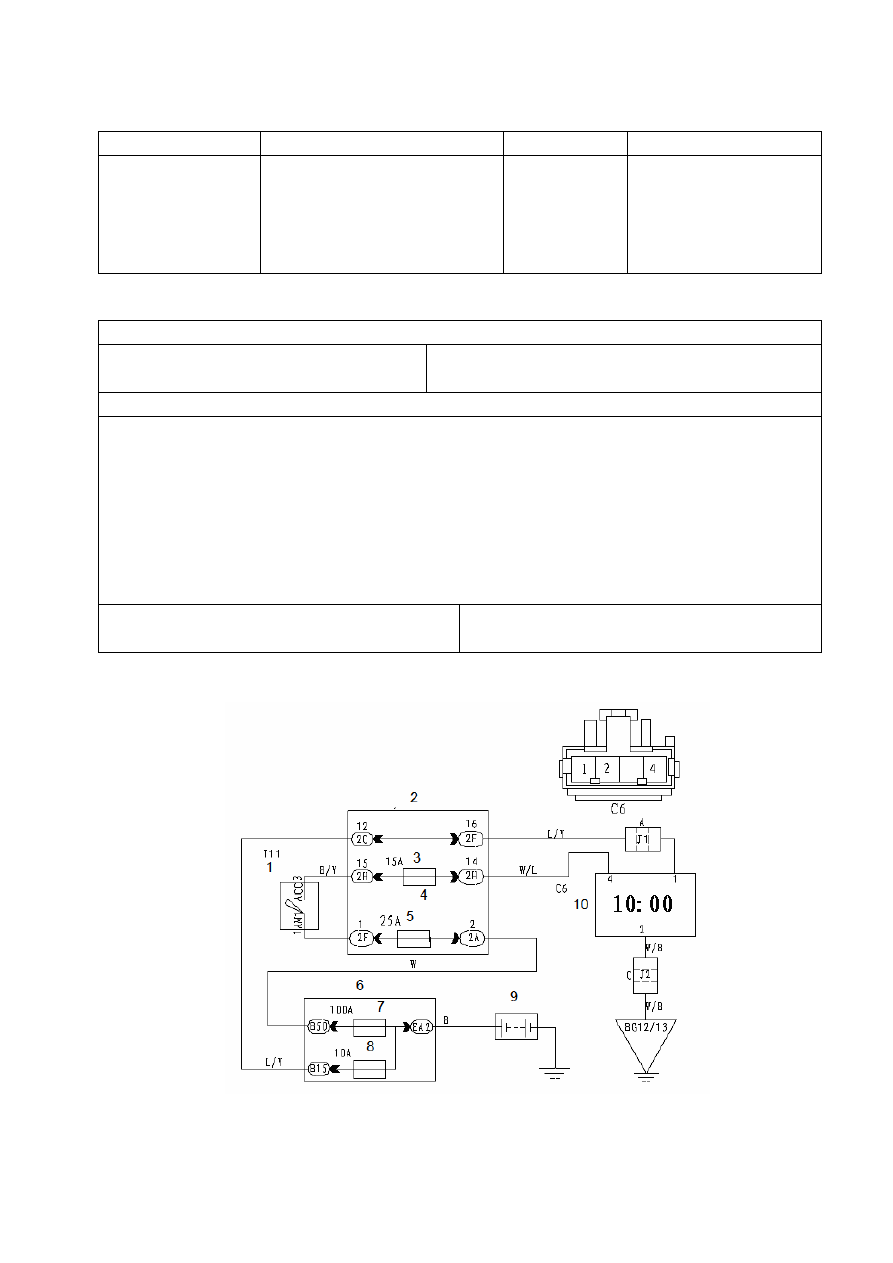

● Проверка цепи.



1. Замок зажигания. 2. Распределительная коробка. 3. Прикуриватель. 4. Замок зажигания 1#. 5.

Электрорпитание. 6. Распределительная коробка. 7. Основное электропитание. 8. Освещение салона. 9.

Аккумулятор. 10. Электронные часы.





556

Глава 10. Схемы электрооборудования

Раздел 1. Расположение электрических устройств в автомобиле.

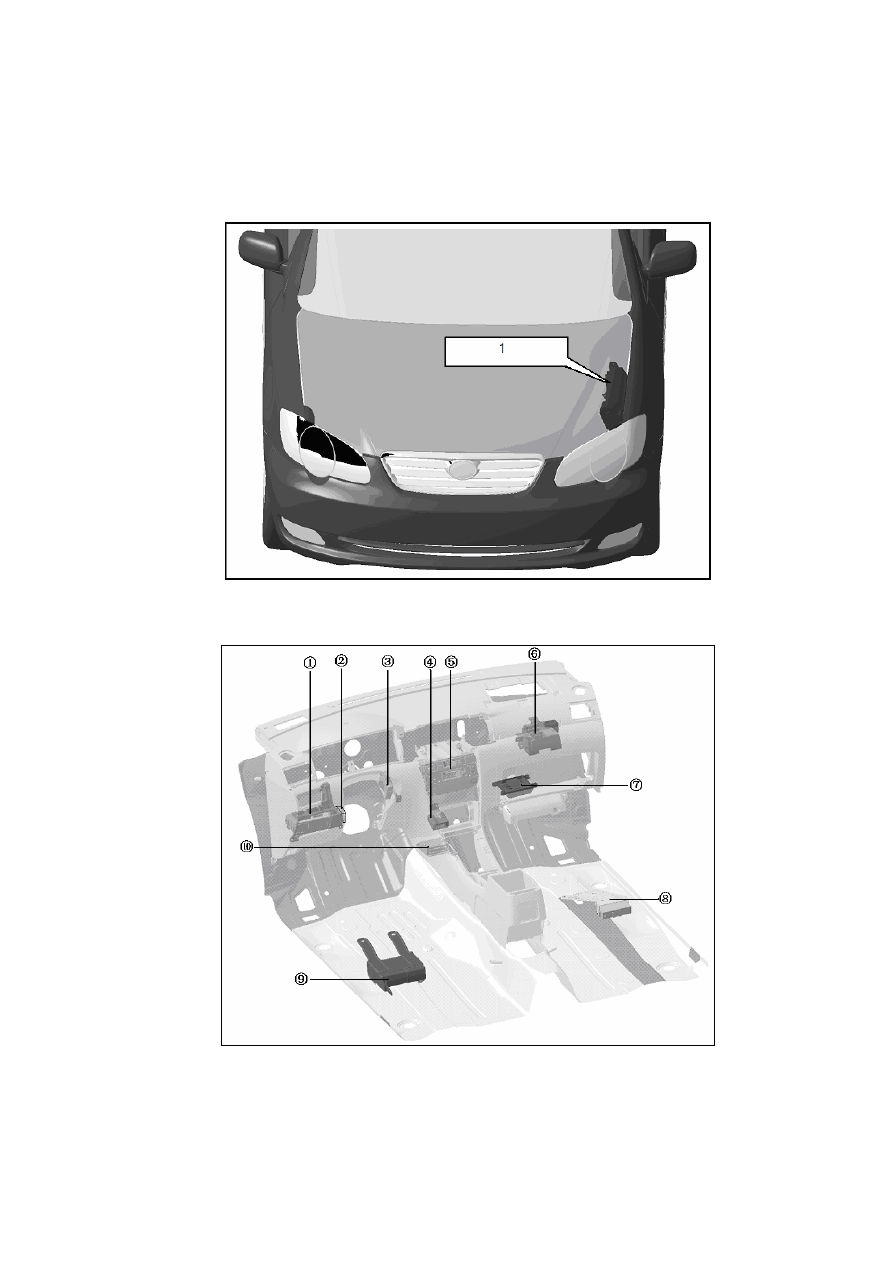

Рисунок 1-1.

1. Блок плавких предохранителей.



Рисунок 1-2.

1. Блок разъемов. 2. Проблесковое реле. 3. Радар заднего хода (для GLX-i и GLX-i NAVI). 4. Контроллер

кондиционера. 5. Модуль управления системой кондиционирования. 6. Кронштейн разъема I (реле). 7.

Электронный управляющий модуль. 8. Контроллер противоугонной системы.

9. Контроллер системы GPS с кронштейном в сборе (для GLX-i NAVI).

10. Электронный блок управления системой подушек безопасности (за исключением G-i).





557



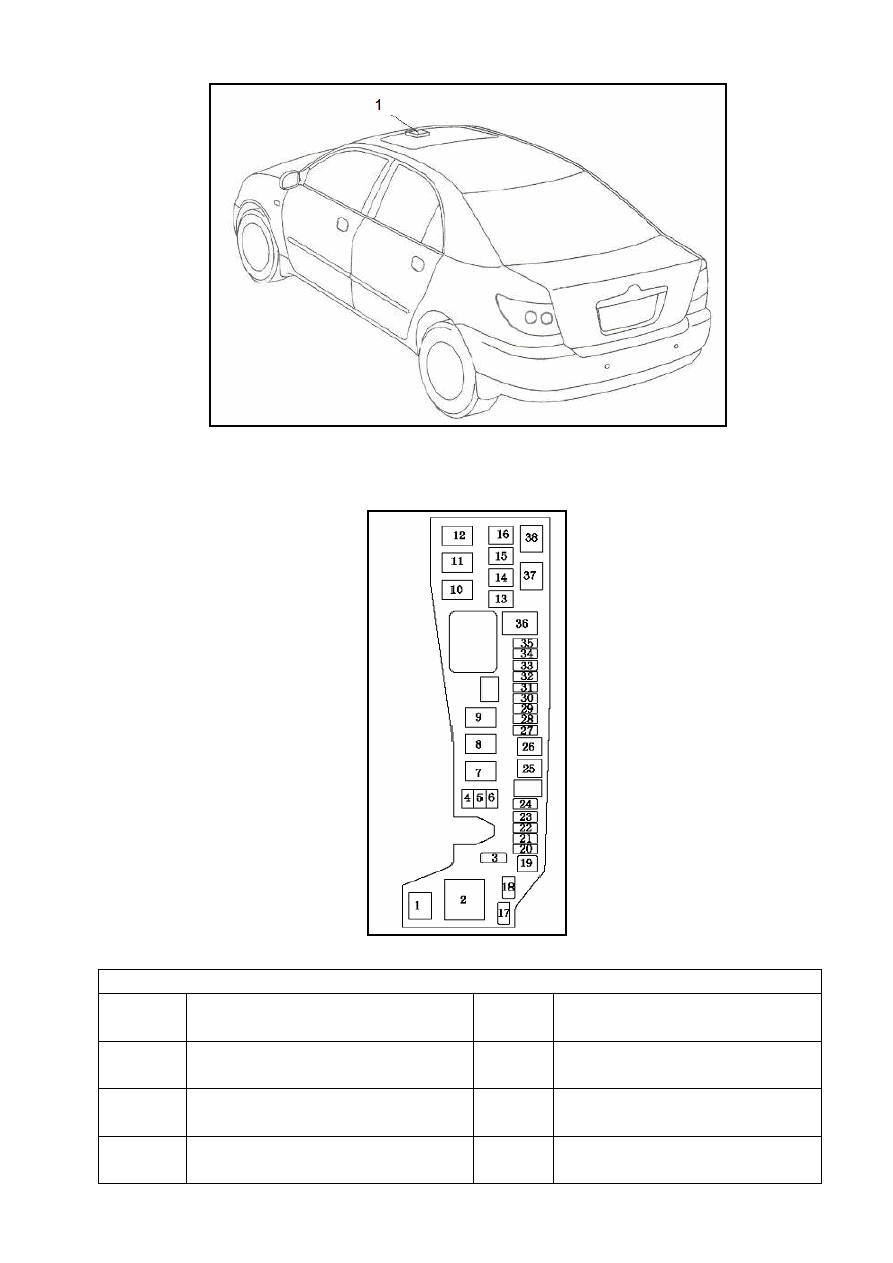

Рисунок 1-3.

1. Передняя лампа освещения салона и ее выключатель,

контроллер потолочного люка (только для GLX-i и GLX-i NAVI).



Рисунок 1-4.

Блок плавких предохранителей

№

контакта

Наименование

№

контакта

Наименование

1

Реле муфты сцепления кондиционера

20

Плавкий предохранитель левой фары

дальнего света (10А)

2

Реле фар

21

Плавкий предохранитель правой фары

дальнего света (10А)

3

Резервный плавкий предохранитель (10А)

22

Плавкий предохранитель правой фары

ближнего света (10А)





558

№

контакта

Наименование

№

контакта

Наименование

4

Резервный плавкий предохранитель (15А)

23

Плавкий предохранитель левой фары

ближнего света (10А)

5

Резервный плавкий предохранитель (20А)

24

Пустой (плавкий предохранитель)

6

Резервный плавкий предохранитель (25А)

25

Пустой (плавкий предохранитель)

7

Реле вентилятора 3#

26

Плавкий предохранитель передних фар

(40А)

8

Пустой (плавкий предохранитель)

27

Пустой (плавкий предохранитель)

9

Реле звукового сигнала

28

Плавкий предохранитель системы

управления двигателем (15А)

10

Реле вентилятора 2#

29

Плавкий предохранитель освещения

салона (15А)

11

Пустой (реле)

30

Плавкий предохранитель

электропитания IG 2# (30А)

12

Реле вентилятора 1#

31

Пустой (плавкий предохранитель)

13

Пустой (плавкий предохранитель)

32

Плавкий предохранитель звукового

сигнала (10А)

14

Плавкий предохранитель вентилятора

(30А)

33

Плавкий предохранитель аварийного

сигнала (10А)

15

Пустой (плавкий предохранитель)

34

Пустой (плавкий предохранитель)

16

Плавкий предохранитель

антиблокировочной системы (60А)

35

Пустой (плавкий предохранитель)

17

Резервный плавкий предохранитель (30А)

36

Плавкий предохранитель основного

электропитания (100А)

18

Резервный плавкий предохранитель

(7,5А)

37

Пустой (реле)

19

  Приспособление для вытаскивания

(плавкий предохранитель)

38

Главное реле системы управления

двигателем



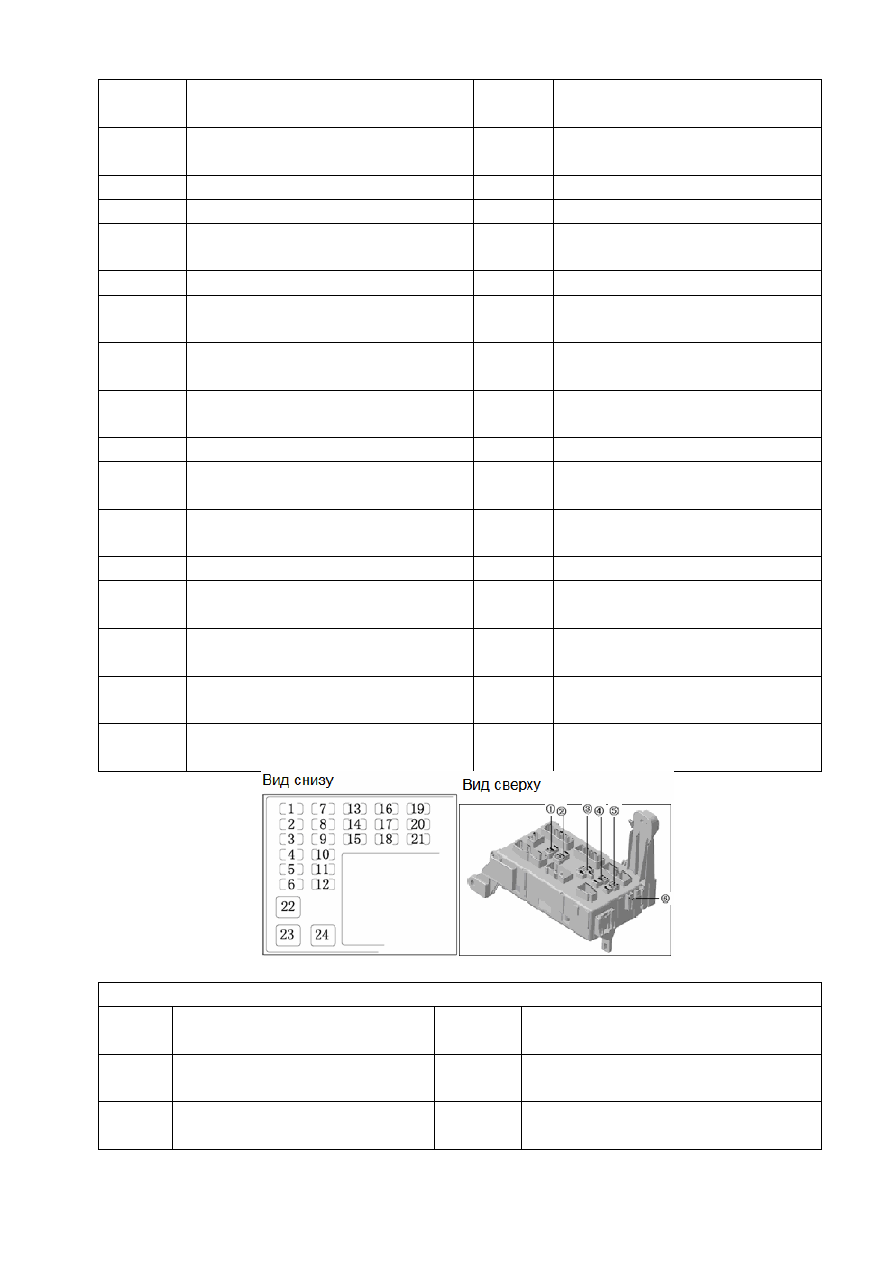

Рисунок 1-5.

Блок разъемов

№

контакта

Наименование

№

контакта

Наименование

1

Пустой (плавкий предохранитель)

13

Плавкий предохранитель электропитания

IG 1# (30А)

2

Плавкий предохранитель бортового

компьютера (10А)

14

Плавкий предохранитель передних

противотуманных фар (15A)
