Автомобили BYD F3 и F3R. Руководство - часть 144





559



№

контакта

Наименование

№

контакта

Наименование

3

Плавкий предохранитель блока

приборов (10А)

15

Плавкий предохранитель задних

противотуманных фар (10A)

4

Плавкий предохранитель регулировки

положения кресла (25А)

16

Плавкий предохранитель стартера (7,5А)

5

Пустой (плавкий предохранитель)

17

Плавкий предохранитель кондиционера

(10А)

6

Пустой (плавкий предохранитель)

18

Плавкий предохранитель зажигания 2#

(15А)

7

Плавкий предохранитель системы

бортовой диагностики (7,5А)

19

Плавкий предохранитель обогревателя

стекла (10А)

8

Плавкий предохранитель

стеклоочистителей (20А)

20

Плавкий предохранитель контроллера

передних фар (5А)

9

Плавкий предохранитель фар

ближнего света (15А)

21

Плавкий предохранитель прикуривателя

(15А)

10

Плавкий предохранитель тормозного

сигнала (15А)

22

Плавкий предохранитель обогревателя

(40А)

11

Плавкий предохранитель дверей

(25А)

23

Плавкий предохранитель обогрева заднего

стекла (30А)

12

Плавкий предохранитель

стеклоподъемников 2# (30А)

24

Плавкий предохранитель

стеклоподъемников 1# (30А)

/1/.

Реле топливного насоса

/4/.

Реле обогревателя заднего стекла

/2/.

Реле окон с электрическими

стеклоподъемниками

/5/.

Реле зажигания 1#

/3/.

Пустой (реле)

/6/.

Кронштейн крепления проблескового реле





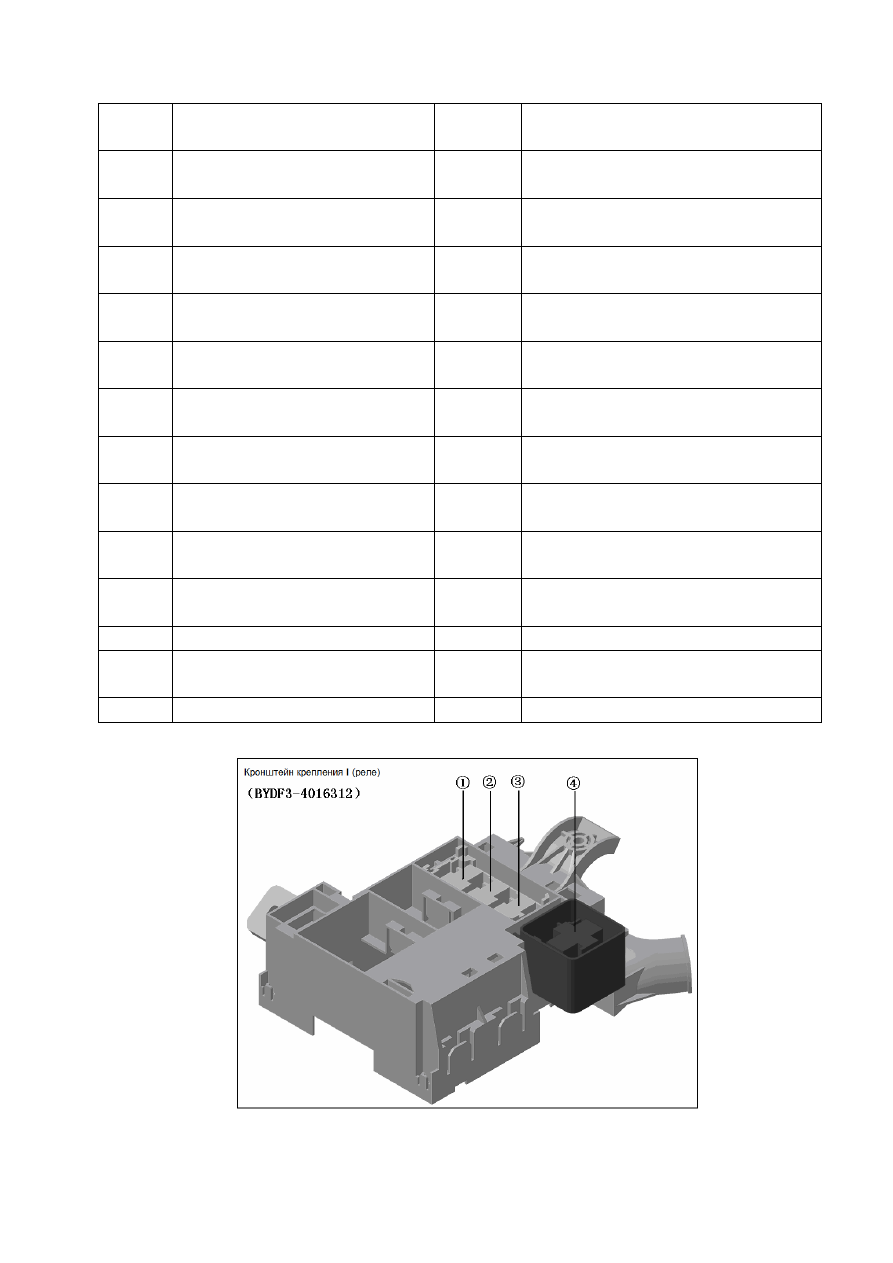

Рисунок 1-6.

1. Реле передних противотуманных фар. 2. Реле стартера.

3. Реле ближнего света фар. 4. Реле обогревателя (обогрев стекол).





560

Раздел 2. Разводка кабельной шины в автомобиле.

2.1. Положение элементов кабельной шины.



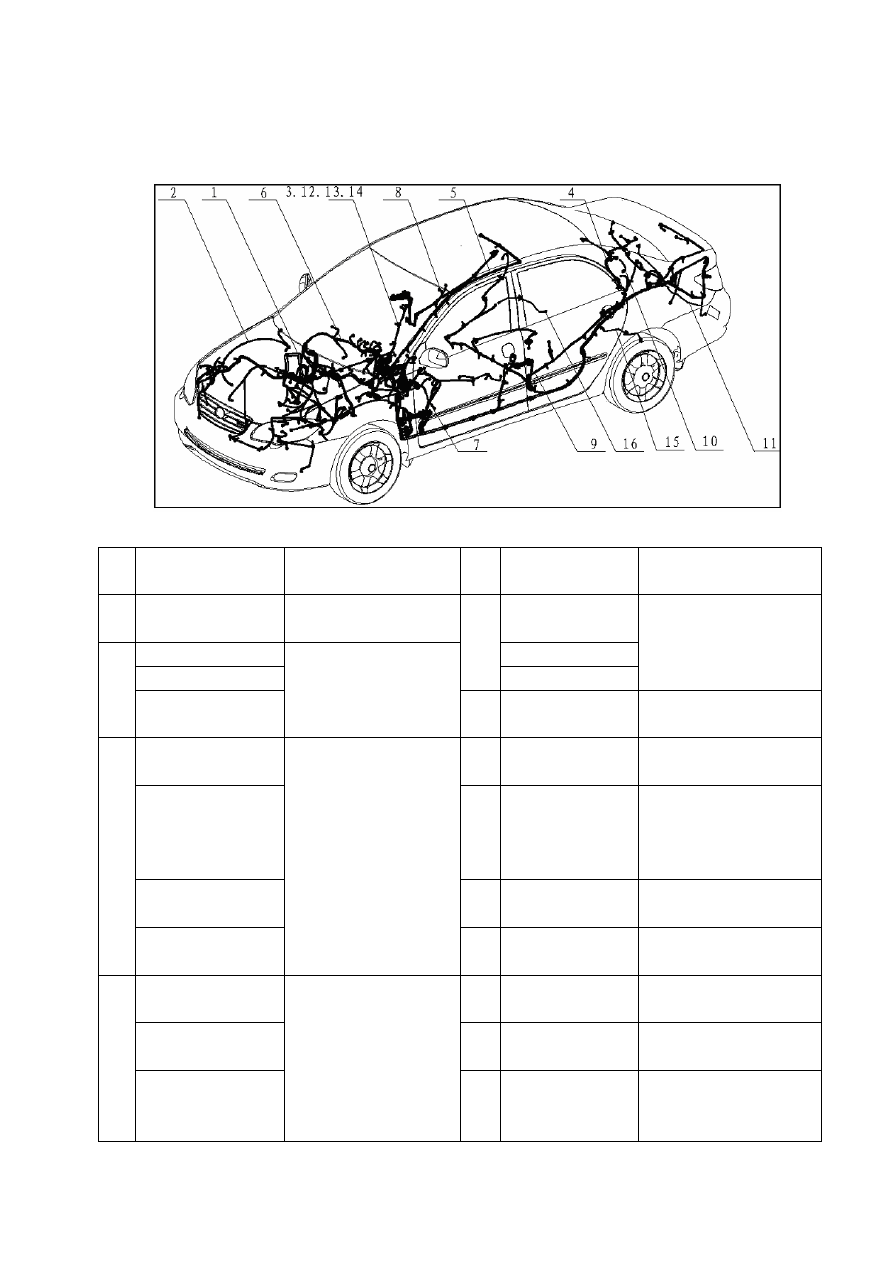

Рисунок 2-1.

№

п/п

Номер части

Наименование части

№

п/п

Номер части

Наименование части

1

BYDF3D-4001100

Кабельная шина,

двигатель

BYDF3-4002300

BYDF3D-4011200

BYDF3-4002300B

BYDF3D-4011200B

7

BYDF3-4002300C

Кабельная шина, левая

передняя дверь

2

BYDF3D-4011200C

Кабельная шина, крыло

8

BYDF3-4002600

Кабельная шина, правая

задняя дверь

BYDF3D-4003100

9

BYDF3-4002500

Кабельная шина, левая

задняя дверь

BYDF3D-4003100A

10

BYDF3-4002200

Кабельная шина

заземления, питания,

нагрева, заднее ветровое

стекло

BYDF3D-4003100B

11

BYDF3-4013300B

Кабельная шина, задний

бампер

3

BYDF3D-4003100C

Кабельная шина,

приборная панель

12

BYDF3-4003400B

Кабельная шина, датчик

освещенности

BYDF3-4004100

13

BYDF3-4003500B

Кабельная шина, датчик

дневного света

BYDF3-4004100B

14

BYDF3-4003600B

Кабельная шина,

кондиционер

4

BYDF3-4004100C

Кабельная шина, пол

кузова

15

BYDF3-4013100

Кабельная шина, датчик

частоты вращения левого

заднего колеса





561



№

п/п

Номер части

Наименование части

№

п/п

Номер части

Наименование части

BYDF3-4002700

16

BYDF3-4013200

Кабельная шина, датчик

частоты вращения

правого заднего колеса

BYDF3-4002700B







5

BYDF3-4002700C

Кабельная шина, крыша

кузова







BYDF3-4002400







BYDF3-4002400B







6

BYDF3-4002400C

Кабельная шина, правая

передняя дверь

Примечание: на данном рисунке отсутствуют

компоненты системы вспомогательных средств

безопасности.

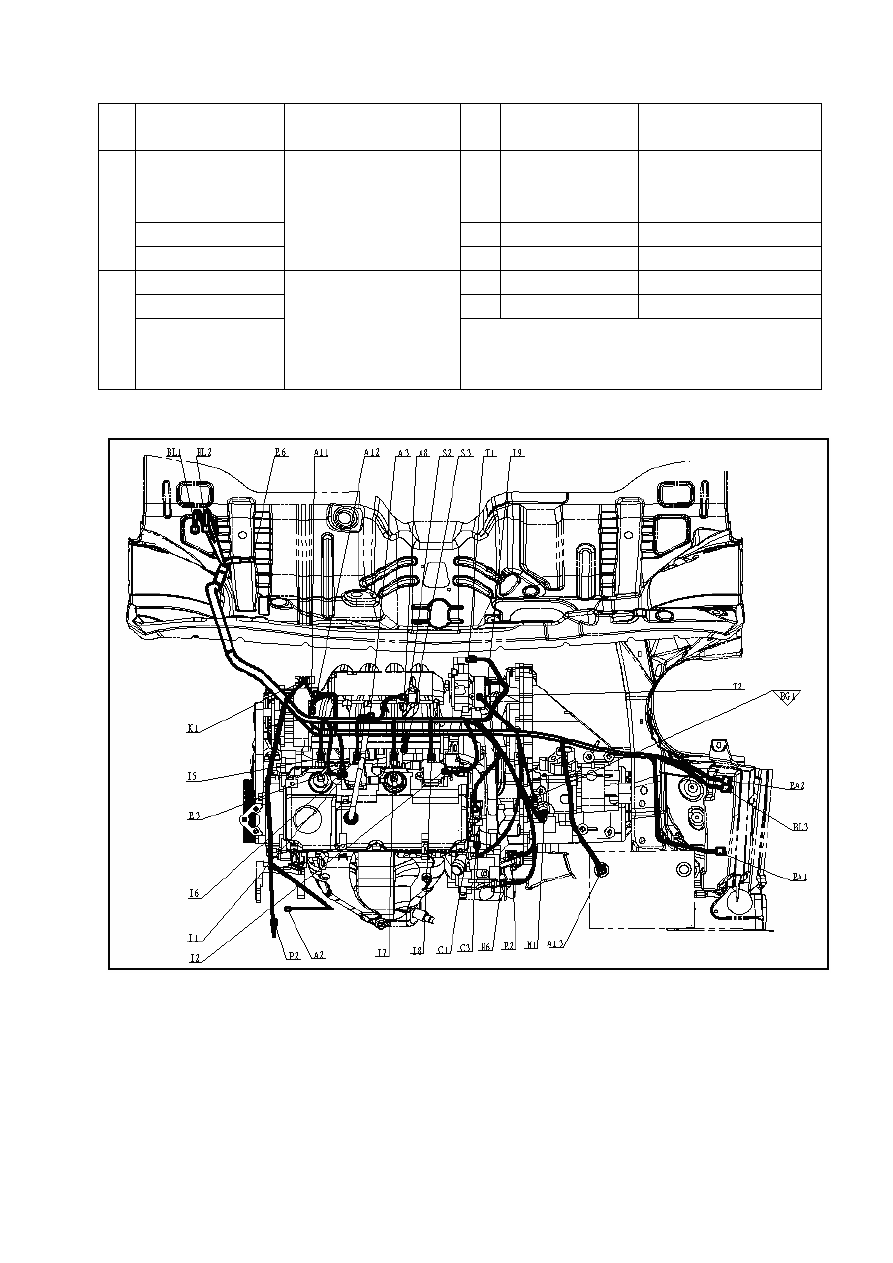

2.2. Кабельная шина, двигатель.







562



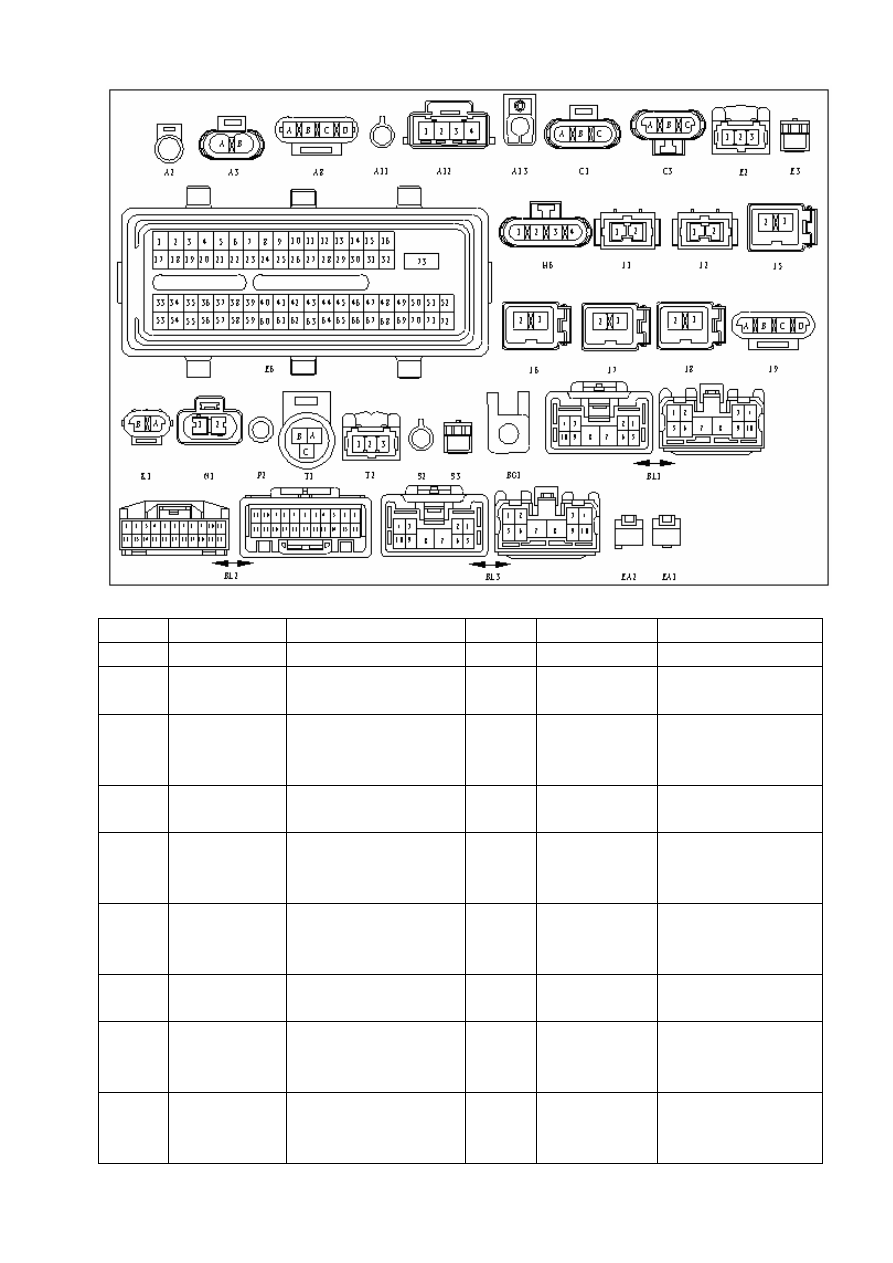

Рисунок 2-2.

Контакт

№ контакта

Подключение

Контакт

№ контакта

Подключение

A2

0447104

Компрессор

I7

15305086

Инжектор 3#

A3

12052643

Регулирующий клапан

угольного фильтра

I8

15305086

Инжектор 4#

A8

12162833

Датчик давления и

температуры воздуха во

впускном коллекторе

I9

12162188

Клапан холостого хода

A11

3724321 (φ8.5)

Контакт B генератора

переменного тока

K1

12052644

Датчик детонации

A12

6195-0030

Генератор переменного

тока

N1

PB625-02027

Выключатель

светового сигнала

заднего хода

A13

PP2006901

Аккумулятор

P2

DJ3011A-4-21

Выключатель

усиленного рулевого

привода

C1

12059595

Датчик положения

распределительного вала

S2

DJ4341 (φ8.5)

Контакт стартера

C3

12110293

Датчик углового

положения коленчатого

вала

S3

0338102

Стартер

E2

282191-1

Датчик температуры

жидкости в системе

охлаждения

T1

12065287

Датчик положения

дроссельной заслонки
