Автомобили BYD F3 и F3R. Руководство - часть 146





567



Конт

акт

№ контакта

Подключение

Конта

кт

№ контакта

Подключение

A30

6520-0564

Антенна



DJ7082A-3.5-21

Радиоприемник

A31

7141-2320

Подсветка

пепельницы

S4

6098-0964

Аварийный индикатор

противоугонной

системы

B4

MG610281

Электропривод

нагнетателя

S7

0438503

Выключатель

тормозного сигнала

B5

6098-0514

Регулировочное

сопротивление,

нагнетатель

T3

DJ7021A-2.8-21

Индикационная

подсветка ключа в

замке зажигания

B6

DJ7081-4.8/2.3-21

Регулировочный

переключатель,

нагнетатель

кондиционера

T4

DJ7081-2.3-21

Проблесковое реле.

B8

282365-1

Выключатель ремней

безопасности

T10

DJ7221-1.3/1.8-21

Контроллер

противоугонной

системы

C4

DJ7021-7.8/5-21

Пепельница

T12

0338403

Реле стартера

C5

7283-8123

Подсветка

пепельницы

T13

0338403

Реле габаритных огней

C6

0438703

Электронные часы

U1

7283-1027

Выключатель

индикатора

разблокировки

C7

1318389-1

Комбинированный

блок приборов

BG10

DJ4355-1Sn

Линия заземления

C8

6098-1998

Комбинированный

блок переключателей,

левый

BG11

DJ4355-2Sn

Линия заземления

C9

6098-1164

Комбинированный

блок переключателей,

правый

BG12

DJ4355-1Sn

Линия заземления

C10

6240-1120

Тахометр

BG13

DJ4355-2Sn

Линия заземления

D1

7183-7665-30

Разъем подключения

диагностического

оборудования

BB1

DJ7141-4.8/2.3-11

Кабельная шина правой

задней двери

D6

6520-0564

Выключатель

освещения левой

передней двери

BC1

DJ7241-4.8/2.3-11

Кабельная шина левой

передней двери

H5

DJ7061-2.2-21

Выключатель

аварийного

освещения

BD1

DJ7141-4.8/2.3-11

Кабельная шина правой

передней двери

H7

15326423

Задний датчик

кислорода

BE1

DJ7021L-4.8-11

Кабельная шина, крыша

кузова

H8

DJJ7053-6.3-2110

Реле обогревателя

BJ3

DJ7141-4.8/2.3-21

Кабельная шина, пол

кузова





568

Конт

акт

№ контакта

Подключение

Конта

кт

№ контакта

Подключение

H9

6098-2303

Кнопка звукового

сигнала

BK1

DJ7221-2/6.3-11

Кабельная шина, крыло

I11

6098-1716

Переключатель

управления

передачами

BL1

7282-1405-40

Кабельная шина,

двигатель.

I12

1318774-1

Кузовной

управляющий модуль

BL2

7282-5834

Кабельная шина,

двигатель

J1

DJ7141-2.3-2122

Разъем 1 #

BM1

174465-1

Кабельная шина

системы

вспомогательных

средств безопасности

J2

DJ7141-2.3-2122

Разъем 2 #

2B

0438803

Блок разъемов

J3

DJ7141-2.3-2122

Разъем 3 #

2F

7283-1163

Блок разъемов

P3

6520-0564

Выключатель

стояночного тормоза

2H

MG651086

Блок разъемов

R5

7283-7602

Контроллер зеркал с

электроприводом

2G

DJ7103-4.8-21

Блок разъемов

R17

7283-7682-30

Выключатель задних

противотуманных фар








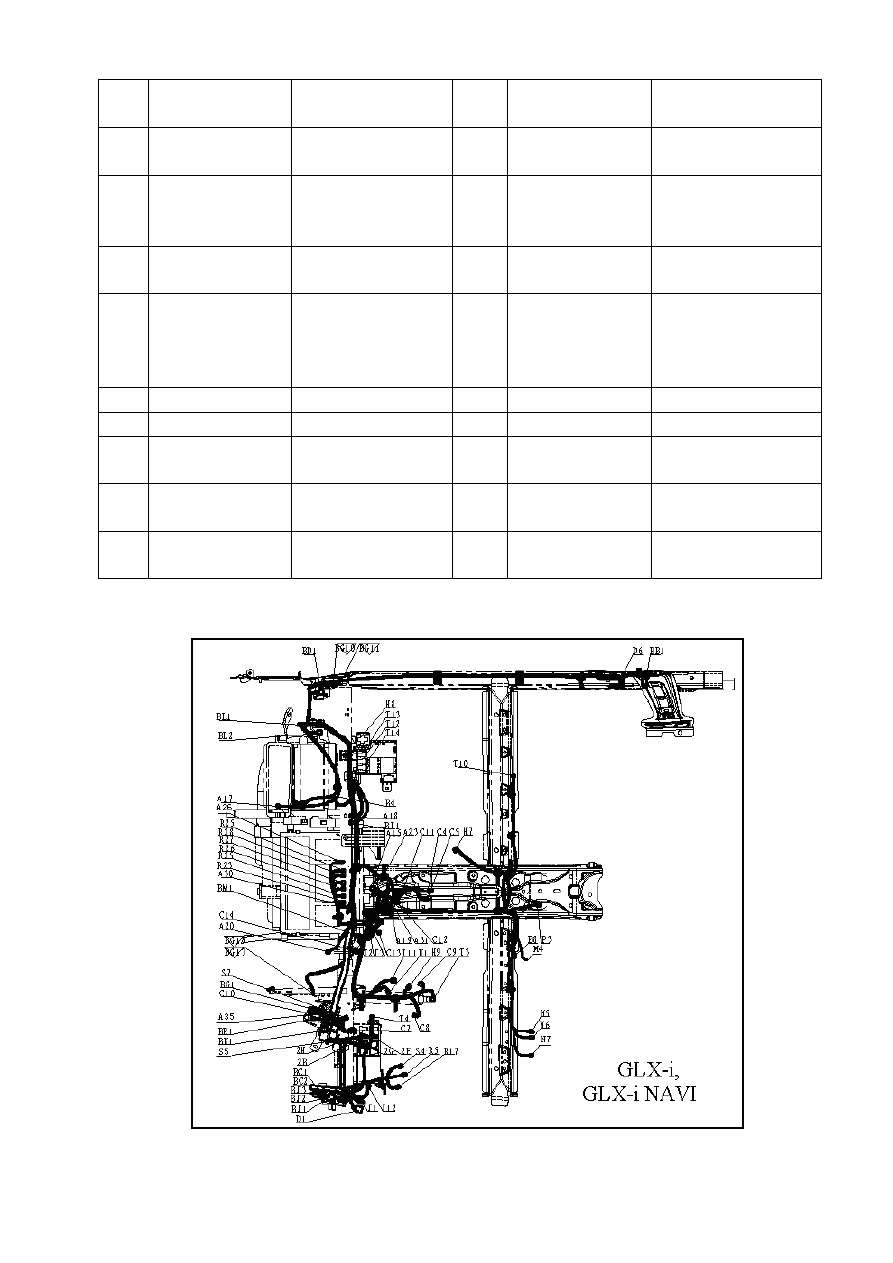

2.4.2. Кабельная шина приборной панели для моделей GLX-i и GLX-i NAVI.







569

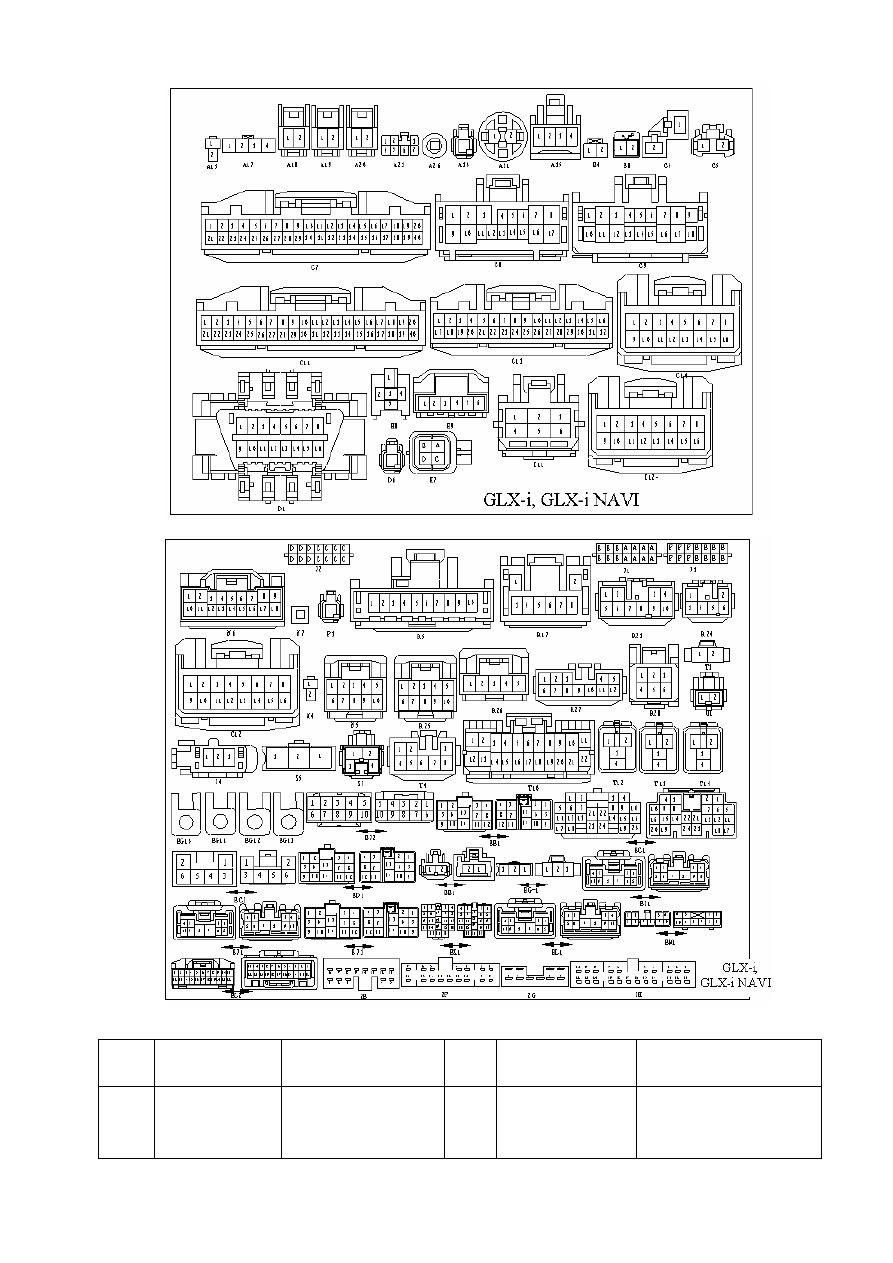

Рисунок 2-5.

Конта

кт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A15

DJ7022-6.3-21

Датчик температуры

хладагента в системе

кондиционирования

H7

15326423

Задний датчик кислорода





570



Конта

кт

№ контакта

Подключение

Конт

акт

№ контакта

Подключение

A17

DJ70415-6.3-2.1

Сервопривод

нагнетателя

H8

DJJ7053-6.3-2110

Реле обогревателя

A18

7283-5845

Датчик температуры

конденсатора системы

кондиционирования

H9

6098-2303

Кнопка звукового сигнала

A19

7283-5845

Датчик температуры

воздуха внутри салона

I11

6098-1716

Переключатель

управления передачами

A20

7283-5845

Датчик дневного света  I12

1318386-1

Кузовной управляющий

модуль

A23

DJ7072-3-21

Контроллер

управления

топливно-воздушной

смесью

J1

DJ7141-2.3-2122

Разъем 1#

A26



Антенна системы GPS

J2

DJ7141-2.3-2122

Разъем 2 #

A30

6520-0564

Антенна

радиоприемника

J3

DJ7141-2.3-2122

Разъем 3 #

A31

7141-2320

Подсветка

пепельницы

M4

DJ7022-6.3-21

Электропривод

регулировки положения

кресел

A35

M23394

Датчик освещенности

N5

7283-5831

Система GPS

B4

MG610281

Электропривод

нагнетателя

N6

7283-5846

Система GPS

B8

282365-1

Выключатель ремней

безопасности

N7

G15-IS/ M32458

Система GPS

C4

DJ7021-7.8/5-21

Пепельница

P3

6520-0564

Выключатель стояночного

тормоза

C5

7283-8123

Задняя подсветка

пепельницы

R5

7283-7602

Переключатель

управления зеркалами с

электроприводом

C7

1318389-1

Комбинированный

блок приборов

R17

7283-7682-30

Выключатель задних

противотуманных фар

C8

6098-1998

Комбинированный

блок переключателей,

левый

R23

DJ7103-2.3-21

VCD+GPS+RADIO

C9

6098-1164

Комбинированный

блок переключателей,

правый

R24

DJ70611-2.3-21

VCD+GPS+RADIO

C11

1318389-1

Модуль управления

системой

кондиционирования

R25

7283-5831

VCD+GPS+RADIO

C12

1318386-1

Модуль управления

системой

кондиционирования

R26

7283-5830

VCD+GPS+RADIO
