543

9.5.  Самодиагностика,  поиск  и  устранение  неисправностей  системы
радара заднего хода.

1. Предварительная проверка.

● Установить ключ в замке зажигания в положение 'ON', включить передачу заднего хода,
затормозить автомобиль и проверить систему радара заднего хода.

● Включить светодиодный индикатор радара заднего хода.

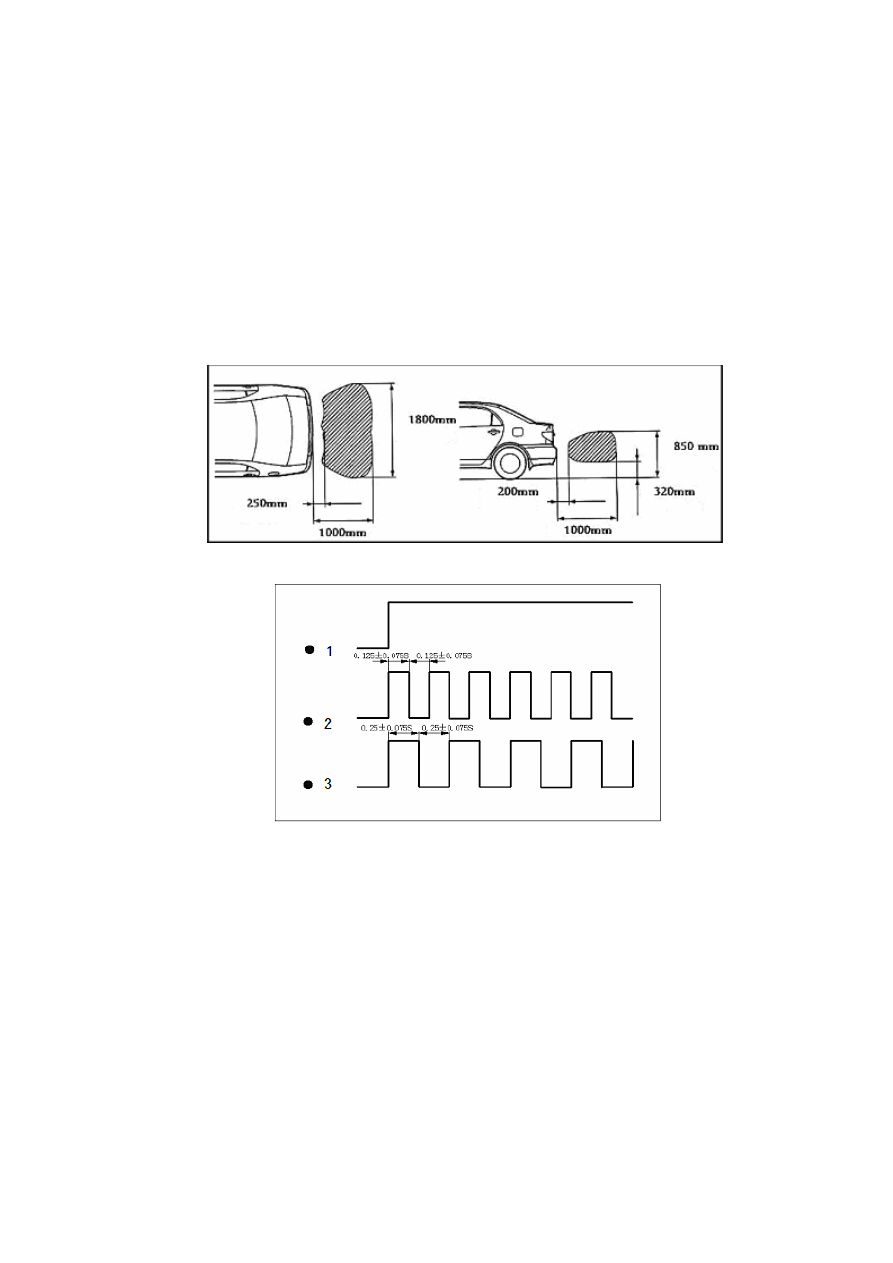

● Взять цилиндр (диаметр 60 мм) и, перемещая его рядом с датчиком радара заднего хода,
проверить контрольную зону радара.

● Когда датчик обнаружит препятствие, проверить работу индикатора и звукового сигнала в
следующей зоне:

.

● Светодиодный индикатор и звуковой сигнал должны работать следующим образом:



1. Короткое расстояние (<500 мм). 2. Среднее расстояние (500-800 мм). 3. Большое расстояние (800-1200 мм).

2. Проверка функции самодиагностики.

● Проверить функцию самодиагностики светодиодного индикатора и звукового сигнала:
установить ключ в замке зажигания в положение 'ON', удерживать его 0,4 сек, включить
передачу заднего хода, проверить функционирование светодиодного индикатора, звукового
сигнала, которые должны работать в течение 0,8±0,2 сек, в это время система находится в
нормальном состоянии самодиагностики, как показано на рисунке ниже.

● Если индикатор или звуковой сигнал не включается, возможной причиной этого может
быть разрыв цепи в кабельной шине.



.



544



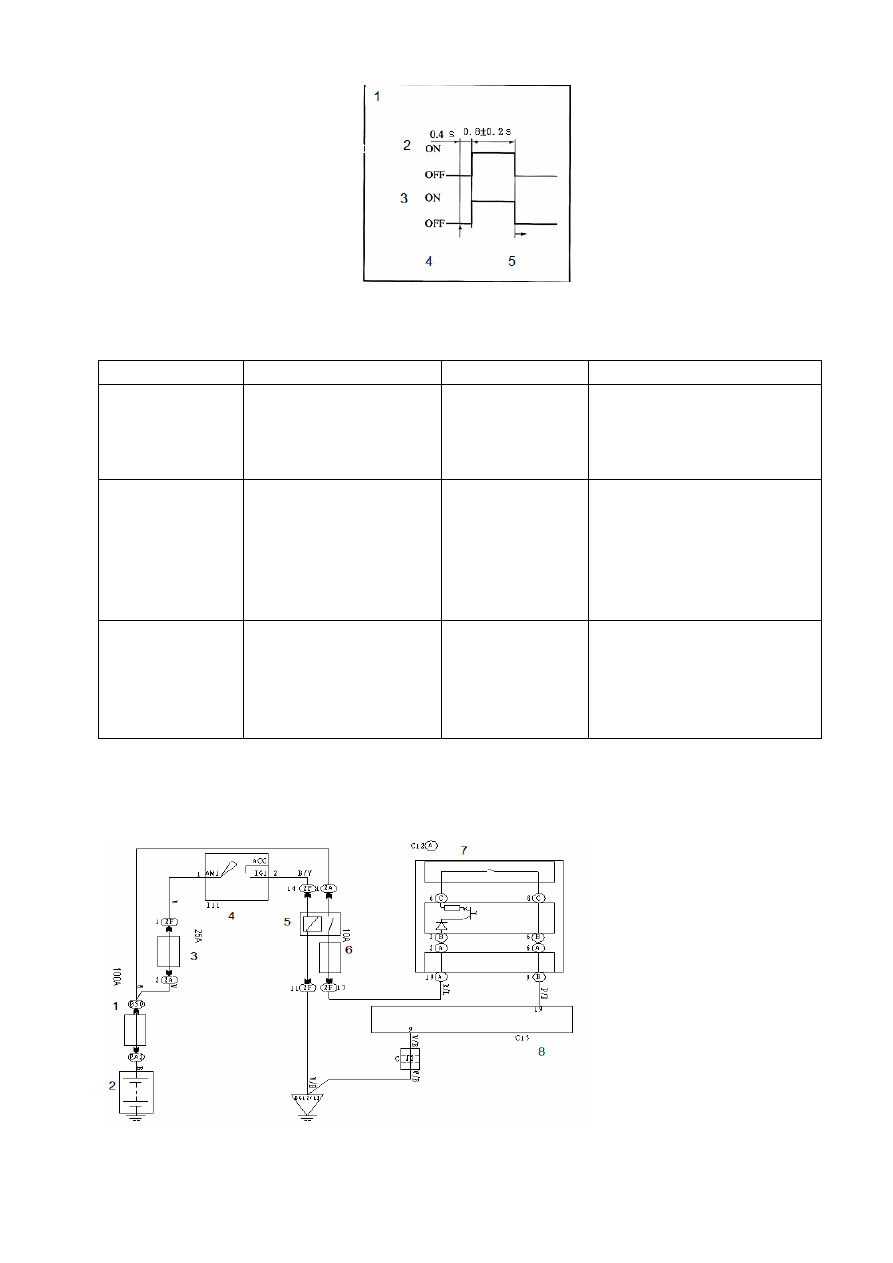

1. Нормальная индикация системы. 2. Светодиодный индикатор. 3. Звуковой сигнал.

4. Замок зажигания – ON. 5. Самодиагностика выполняется.

3. Таблица диагностики отказов.

Признаки

Причины

Признаки

Причины

Система не

работает вообще

(не выполняется

самодиагностика)

1. Отказ электропитания.

2. Неисправность в радаре

заднего хода.

Не работает

звуковой сигнал

(самодиагностика

выполняется)

1. Отказ в приводной цепи

звукового сигнала.

2. Неисправность в радаре

заднего хода.

Иногда не

загорается

индикатор

  (самодиагностика

выполняется)

1. Отказ в приводной цепи

светодиодного индикатора.

2. Неисправность в радаре

заднего хода.

Самодиагностика

зависает или

определяет

короткое замыкание

1. Отказ датчика или

блокирование датчика

посторонним предметом.

2. Отказ в цепи датчика.

3. Неисправность в радаре

заднего хода.

При переключении

передачи система

выключается

(самодиагностика

выполняется)

1. Отказ в цепи

выключателя передачи

заднего хода.

2. Неисправность в радаре

заднего хода.

Звуковой сигнал

звучит слишком

тихо

1. Отказ в приводной цепи

звукового сигнала.

2. Неисправность в радаре

заднего хода.

9.6. Устранение неисправностей в системе радара заднего хода.

1. Система не работает вообще.
● Проверка цепи.



1. Основное электропитание. 2. Аккумулятор. 3. Электропитание зажигания 1#. 4. Замок зажигания. 5.

Зажигание 1#. 6. Блок приборов. 7. Модуль управления системой кондиционирования. 8. Радар заднего хода.



.



545

● Процедура проверки.

1. Проверить радар заднего хода.

  (1). Отсоединить разъем кабельной шины радара заднего хода, измерить электрическое сопротивление между

контактом 9-C13 разъема и массой кузова автомобиля, измеренное значение не должно превышать 1 Ом.

  (2). Установить ключ в замке зажигания в положение 'ON', установить выключатель светодиодного

индикатора радара заднего хода в положение ‘ON’, проверить электрическое напряжение между контактами

19-C13 и 9-C13, измеренное значение должно составлять 10-14В.

Нормально – заменить радар заднего хода.

Ненормально – перейти к выполнению

следующей операции.

2. Проверить модуль управления системой кондиционирования.

  (1). Отсоединить разъем кабельной шины модуля управления системой кондиционирования, измерить

электрическое сопротивление между контактами 19-C12 и 9-C12, измеренное значение не должно превышать

1 Ом.

  (2). Отсоединить разъем кабельной шины модуля управления системой кондиционирования, измерить

электрическое сопротивление между контактом 19-C12 и кузовом автомобиля, измеренное значение должно

составлять не менее 10 Ом.

Нормально – заменить модуль управления системой

кондиционирования.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину и разъемы.

2. Не работает звуковой сигнал.
● Процедура проверки.

1. Проверить модуль управления системой кондиционирования.

  (1). Отсоединить проводной разъем радара заднего хода, отсоединить проводной разъем C12 модуля

управления системой кондиционирования.

  (2). С помощью дополнительного провода соединить положительный контакт аккумулятора с контактом

разъема 19-C12, отрицательный контакт аккумулятора – с контактом 1-C12 разъема.

  (3). С помощью дополнительного провода соединить отрицательный контакт аккумулятора с контактом

разъема 6-C13, должен включиться звуковой сигнал.

  (4). С помощью дополнительного провода соединить отрицательный контакт аккумулятора с контактом

разъема 22-C13, при этом должен включиться звуковой сигнал.

Нормально – перейти к выполнению следующей

операции.

Нормально – заменить модуль управления

системой кондиционирования.

2. Проверить кабельную шину и разъемы.

  (1). Измерить электрическое сопротивление между контактами 1-C11 и 6-C13, измеренное значение не

должно превышать 1 Ом.

  (2). Измерить электрическое сопротивление между контактами 2-C11 и 22-C13, измеренное значение не

должно превышать 1 Ом.

  (3). Измерить электрическое сопротивление между контактом 6-C13 и массой кузова, измеренное значение

должно быть не менее 10 кОм.

  (4). Измерить электрическое сопротивление между контактом 22-C13 и массой кузова, измеренное значение

должно быть не менее 10 кОм.

Нормально – заменить радар заднего хода.

В случае обнаружения неполадок

отремонтировать или заменить кабельную шину и

разъемы.








.



546

● Проверка цепи.

.

1. Основное электропитание. 2. Аккумулятор. 3. Электропитание зажигания. 4. Замок зажигания.

5. Зажигание 1#. 6. Блок приборов. 7. Радар заднего хода. 8. Модуль управления системой кондиционирования.

3. Не загорается индикатор.
● Проверка цепи.



1. Модуль управления системой кондиционирования. 2. Заземление. 3. Аккумулятор. 4. Радар заднего хода.

● Процедура проверки.

1. Проверить модуль управления системой кондиционирования.

  (1). Отсоединить проводной разъем радара заднего хода, отсоединить проводной разъем C12 модуля

управления системой кондиционирования.

  (2). С помощью дополнительного провода соединить положительный контакт аккумулятора с контактом

разъема 19-C12, отрицательный контакт аккумулятора – с контактом 1-C12 разъема.

  (3). С помощью дополнительного провода соединить отрицательный контакт аккумулятора с контактом

разъема 7-C13, должен загореться светодиодный индикатор радара заднего хода.

  (4). С помощью дополнительного провода соединить отрицательный контакт аккумулятора с контактом

разъема 23-C13, должен загореться индикатор электропитания.

Нормально – перейти к выполнению следующей

операции.

Нормально – заменить модуль управления

системой кондиционирования.
