535

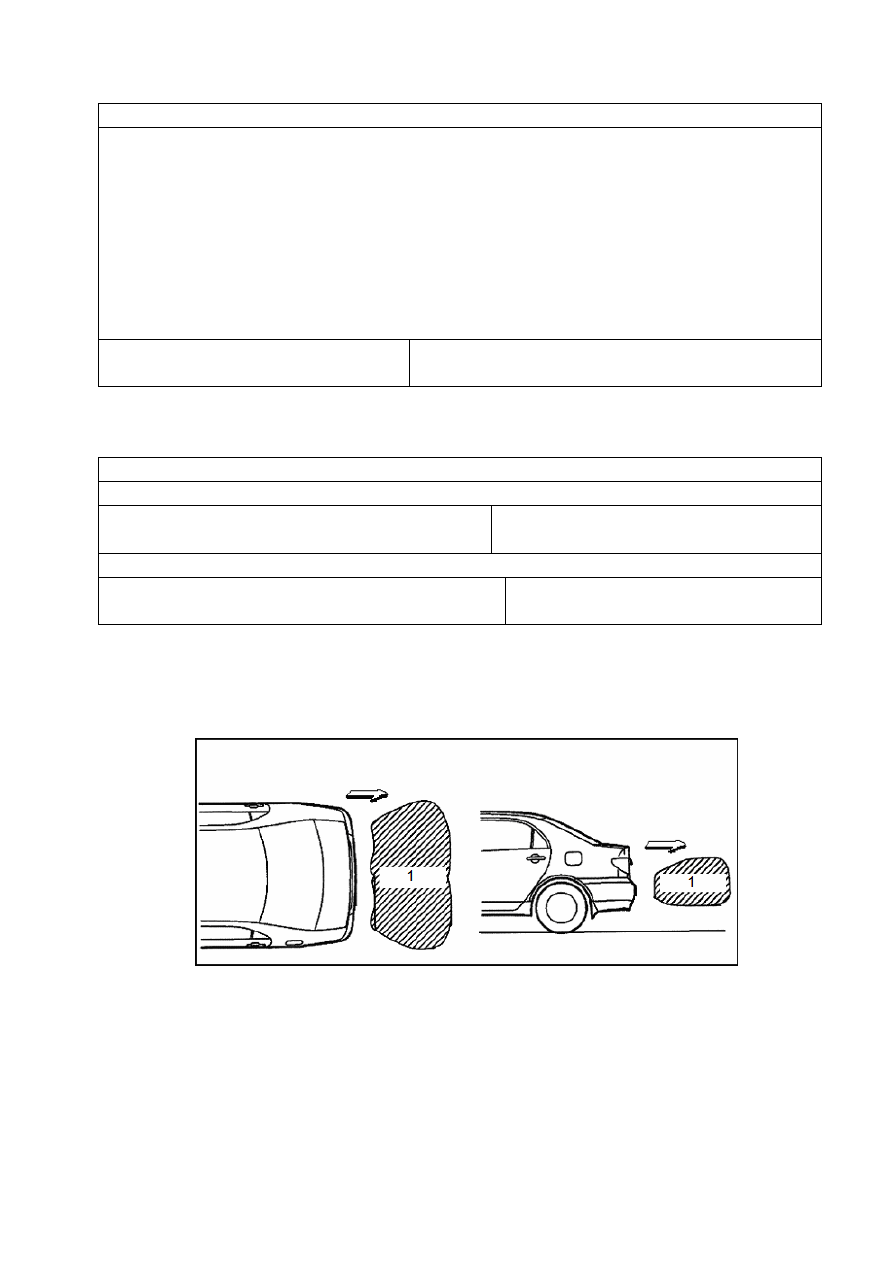

11. Не производится прием радиовещательных передач (плохое качество приема).

● Процедура проверки.

1. Проверить функцию автоматического поиска радиоприемника.

Нормально – отремонтировать и заменить радиоприемник с

магнитофоном / проигрыватель компакт-дисков /

мультимедийный проигрыватель в сборе.

Ненормально – перейти к выполнению

следующей операции.

2. Проверить наличие наведенных помех от другого работающего электрооборудования (например,

стеклоочистителей, нагнетателя системы кондиционирования, стеклоподъемников с электроприводом и т.п.).

В случае обнаружения помех, они и являются

причиной низкого качества приема.

Ненормально – перейти к выполнению следующей

операции.

3. Проверить наличие помех на печатной антенне.

Установить ключ в замке зажигания в положение 'ACC', включить радиоприемник в диапазоне амплитудной

модуляции, проверить, возникает ли шум в динамиках, если положить отвертку на антенну.

Нормально – отремонтировать и заменить радиоприемник

с магнитофоном / проигрыватель компакт-дисков /

мультимедийный проигрыватель в сборе.

Ненормально – перейти к выполнению

следующей операции.

4. Проверить антенну аудиосистемы в сборе.

Отсоединить разъем антенны аудиосистемы в сборе, соединить разъем радиоприемника, установить ключ в

замке зажигания в положение ACC, включить радиоприемник и установить режим АМ. Проверить, возникает

ли шум в динамиках, если положить на основание антенны аудиосистемы отвертку, тонкую проволоку или

подобный металлический предмет.

Нормально – перейти к выполнению

следующей операции.

Ненормально – отремонтировать и заменить радиоприемник с

магнитофоном / проигрыватель компакт-дисков / мультимедийный

проигрыватель в сборе.

.
12. Не работает сенсорный переключатель.
● Процедура проверки.

1. Проверить поверхность сенсорного экрана на предмет образования пятен.

В случае обнаружения очистить поверхность от грязи.

Нормально – перейти к выполнению

следующей операции.

2. Проверить реагирование сенсорного выключателя.

Нормально – перейти к выполнению следующей операции.

Ненормально – отремонтировать и заменить

мультимедийный проигрыватель в сборе.

3. Проверить мультимедийный проигрыватель в сборе.

  (1). Проверить электрическое напряжение между контактом A4 разъема аудиосистемы и кузовом

автомобиля, измеренное значение должно составлять 10-14В.

  (2). Измерить электрическое сопротивление между контактом A7 разъема аудиосистемы и массой кузова

автомобиля, измеренное значение не должно превышать 1 Ом.

  (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между

контактом A3 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять 10-14В.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину и разъемы.

Нормально – перейти к выполнению

следующей операции.



.



536



4. Проверить обмен данными между аудиосистемой и системой навигации.

  (1). Отсоединить разъемы кабельной шины R25, R28 проигрывателя VCD.

  (2). Отсоединить разъемы кабельной шины N5, N6 системы GPS.

  (1). Измерить сопротивление между контактами 7-N5 и 7-R25, сопротивление между контактами 8-N5 и

8-R25, сопротивление между контактами 9-N5 и 9-R25, сопротивление между контактами 10-N5 и 10-R25,

сопротивление между контактами 11-N5 и 11-R25, все измеренные значения не должны превышать 1 Ом.

  (2). Измерить сопротивление между контактом 7-N5 и массой кузова, сопротивление между контактом 8-N5

и массой кузова, сопротивление между контактом 9-N5 и массой кузова, сопротивление между контактом

10-N5 и массой кузова, сопротивление между контактом 11-N5 и массой кузова, все измеренные значения

должны быть не менее 100 Ом.

Нормально – отремонтировать и заменить

мультимедийный проигрыватель в сборе.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину и разъемы.

.
13. Не откидывается и не открывается экран проигрывателя VCD.
● Процедура проверки.

1. Проверить экран дисплея в сборе.

Проверить подвижные части устройства на предмет попадания грязи.

В случае обнаружения очистить устройство от грязи.

Нормально – перейти к выполнению следующей

операции.

2. Проверить возможность выполнения других функций мультимедийного проигрывателя в сборе.

Ненормально – выполнить необходимую проверку и ремонт.

Нормально – отремонтировать и заменить

мультимедийный проигрыватель в сборе.

Раздел 9. Система радара заднего хода.

9.1. Описание.



1. Препятствие.


Автомобильный радар заднего хода представляет собой бортовую контрольную систему,
которая работает по принципу летучей мыши, т.е. передает и принимает сигналы
посредством ультразвукового радарного датчика, который установлен в задней части
автомобиля, затем передает полученную информацию на контроллер, контроллер
рассчитывает расстояние до препятствия соответственно времени возвращения сигнала,
затем включает предупреждающий индикатор, который генерирует различные звуки в
зависимости от изменения расстояния до объекта, выводит информацию о расстоянии на



.



537

дисплей, что делает управление автомобилем при движении задним ходом более удобным и
безопасным.

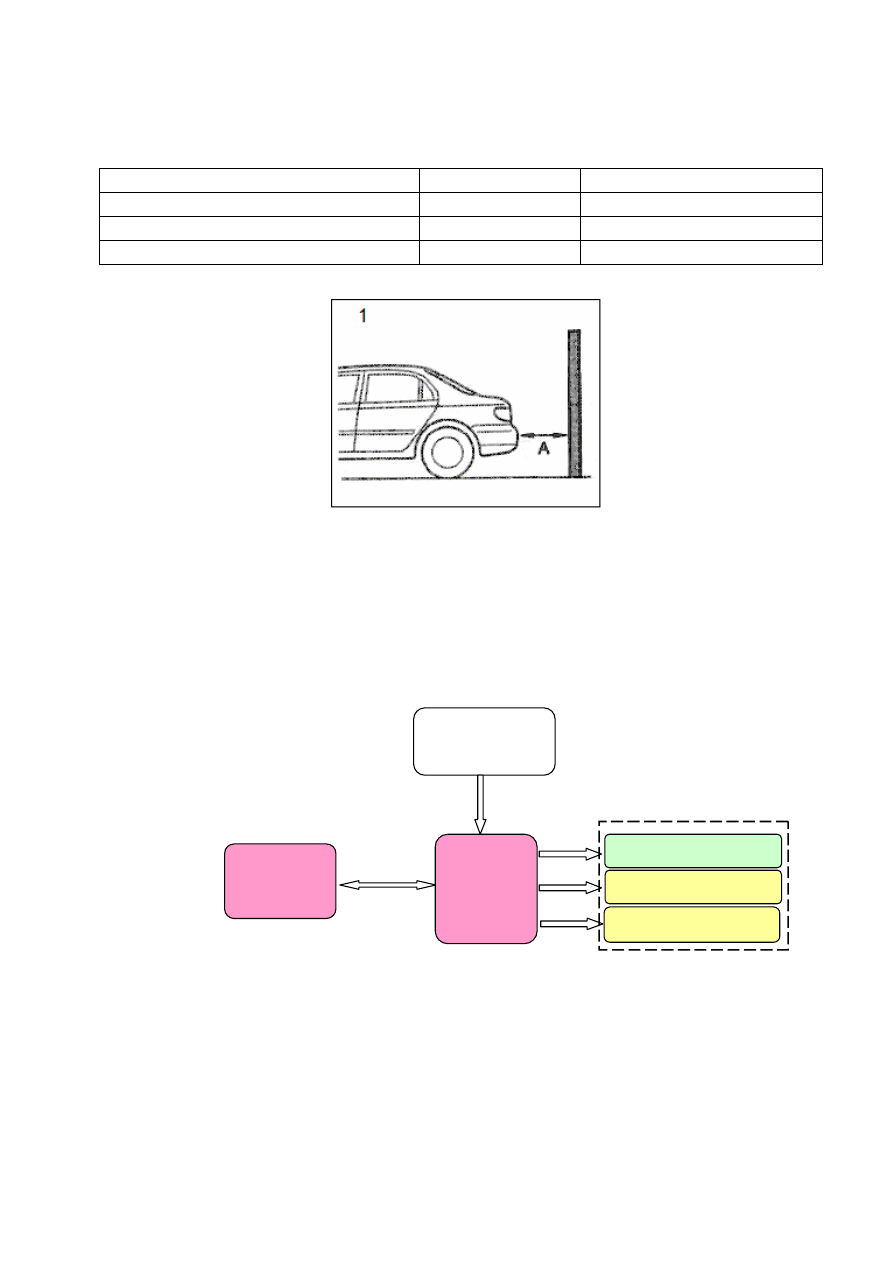

Предупреждающие режимы системы радара заднего хода:

Расстояние A на рисунке (мм)

Индикатор

Аварийный звуковой сигнал

l200-800

Мигает

Звучит с интервалами

800-500

Мигает

Звучит с интервалами учащенно

500 или менее 500

Горит непрерывно

Звучит непрерывно





1. Система радара заднего хода.

Система состоит из следующих компонентов:

● Радар заднего хода.

● Датчик радара заднего хода.

● Индикатор радара заднего хода (на центральном щитке панели управления).

Принцип действия:



1. Выключатель положения передачи заднего хода (R). 2. Передача / прием ультразвукового сигнала.

3. Ультразвуковой датчик. 4. Управление сигналами. 5. Главный контроллер. 6. Звуковой индикатор.

7. Звуковой сигнал движения задним ходом. 8. Светодиодный инидкатор.

                          3

                  5

                            6

                            7

                            8

                    1



              2

.



      4



.



538

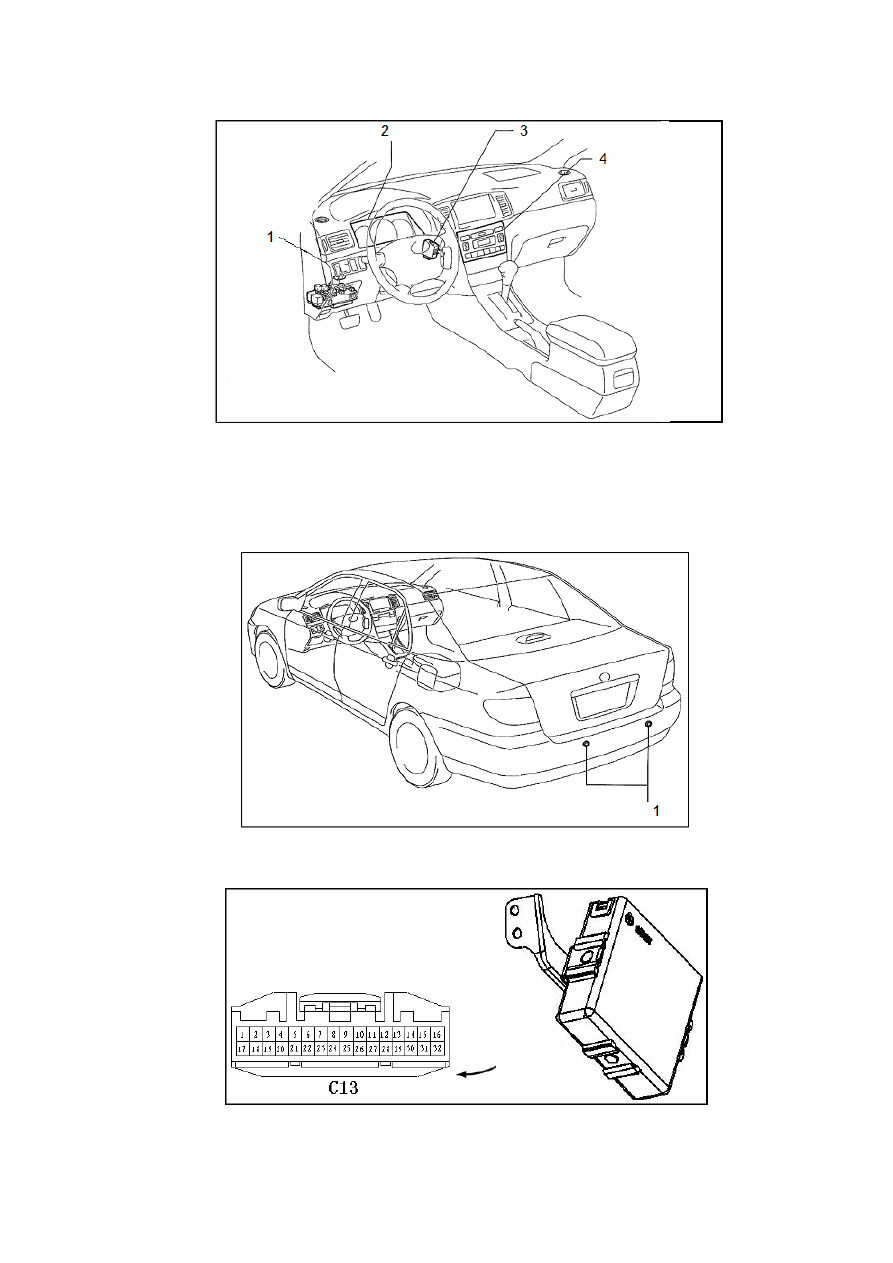

9.2. Схема планировки системы радара заднего хода.



Схема планировки системы радара заднего хода - 1.

1. Распределительная коробка (реле зажигания 1#, плавкий предохранитель прикуривателя, плавкий

предохранитель блока приборов, плавкий предохранитель зажигания 1#). 2. Комбинированный блок приборов.

3. Радар заднего хода. 4. Модуль управления системой кондиционирования (световой индикатор радара заднего

хода, звуковой сигнал радара заднего хода).

.

Схема планировки системы радара заднего хода - 2.

1. Датчик радара заднего хода.



Схема планировки системы радара заднего хода - 3.
