527

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

14 – масса

Красный /

черный

Ввод сигнала движения

задним ходом

Перевод рычага

переключения передач из

любого положения в

положение передачи

заднего хода, постоянно

< 1В → 10-14В

17 – масса

Белый /

черный

Заземление

Постоянно

< 1 Ом

18 – масса

Белый /

синий

Ввод электропитания по

контуру ACC замка

зажигания

Замок зажигания - OFF

→ ACC, постоянно

< 1В → 10-14В

C15

8

7

6

5

4

3

2

1



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Синий

Вывод голосового сигнала

(правый канал)

Вывод на дисплее аудиосистемы

-

2 – масса

Красный

Ввод сигнала

электропитания

Включен проигрыватель

компакт-дисков, постоянно

10-14В

3 – масса

Зеленый

Ввод сигнала управления

Включен проигрыватель

компакт-дисков, смена дисков,

воспроизведение следующей

мелодии

-

4 – масса

Черный /

белый

Ввод рабочего

электропитания

Включен проигрыватель

компакт-дисков, постоянно

10-14В

5 – масса

Коричневый  Заземление

Включен проигрыватель

компакт-дисков, постоянно

< 1В

6 – масса

Белый

Ввод голосового сигнала

компенсации обратной связи

Включен проигрыватель

компакт-дисков, постоянно

< 1В

7 – масса

Черный

Вывод голосового сигнала

(левый канал)

Вывод на дисплее аудиосистемы

-

8 – масса

Коричневый  Заземление

Включен проигрыватель

компакт-дисков, постоянно

< 1В







Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

─

Ввод привода динамика (+)

Вывод на дисплее аудиосистемы

-

2 – масса

─

Ввод привода динамика (+)

Вывод на дисплее аудиосистемы

-

Примечание: измерить сопротивление между контактами 1 и 2 в статическом состоянии,
измеренное значение должно составлять примерно 4 Ом.




.



528

8.4.  Таблица  диагностики  отказов  мультимедийной  и  навигационной
системы.

Признаки

Причины

Признаки

Причины

Аудиосистема не

включается после

нажатия кнопки

выключателя

электропитания

1. Отказ в цепи электропитания

аудиосистемы.

2. Отказ в аудиосистеме.

Не работает

устройство

ночной подсветки

аудиосистемы

1. Отказ в цепи подсветки

аудиосистемы.

2. Отказ в аудиосистеме.

Динамики не

работают во всех

режимах

1. Отказ в цепи динамиков.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Неэффективная

регулировка звука

во всех режимах

(слишком низкая

громкость)

1. Отказ в цепи динамиков.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Не производится

прием

радиовещательных

передач (плохое

качество приема)

1. Отказ в цепи антенны.

2. Отказ в аудиосистеме.

Кассета не

вставляется и не

воспроизводится

1. Повреждена кассета.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Кассета не

выбрасывается

1. Повреждена кассета.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Низкое качества

воспроизведения

только кассеты

1. Повреждена кассета.

2. Отказ в аудиосистеме.

Магнитная лента

затягивается и

перекручивается

1. Повреждена кассета.

Отказ в аудиосистеме.

Компакт диск или

видео

компакт-диск не

вставляется или

не выбрасывается

из приемника

после установки

1. Поврежден диск.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Электропитание

системы включено,

но компакт-диск не

воспроизводится

1. Поврежден диск.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Невозможно

вынуть

компакт-диск

1. Поврежден диск.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Низкое качество

воспроизведения

компакт-диска

1. Поврежден диск.

2. Отказ в аудиосистеме.

Неустойчивое

воспроизведение

компакт-диска

1. Поврежден компакт-диск.

2. Неправильный монтаж

аудиосистемы.

Не работает

сенсорный

переключатель

1. Отказ в цепи электропитания

аудиосистемы.

2. Отказ в аудиосистеме.

3. Повреждена кабельная шина.

Не откидывается

и не открывается

видеоэкран

1. Отказ в цепи электропитания

аудиосистемы.

2. Отказ в аудиосистеме.

Искажено

навигационное


1. Отказ в аудиосистеме.

2. Повреждена карта памяти

формата SD.

3. Отказ приемника сигналов

GPS

4. Повреждена кабельная шина.

Навигационное


вибрирует,

искажаются цвета

1. Отказ в аудиосистеме.

2. Повреждена карта памяти

формата SD.

3. Неправильно установлен

модуль GPS.

4. Повреждена кабельная шина.



.



529

8.5. Ремонт частей мультимедийной и навигационной системы.

1. Аудиосистема не включается после нажатия кнопки выключателя электропитания

● Процедура проверки.

Проверить условия окружающей среды в салоне автомобиля на предмет наличия факторов,
которые могут вызвать электрическое короткое замыкание, хорошо вентилировать салон, не
допускать образования повышенной влажности.

Проверить электрическое напряжение между контактом 2-R23 (для модели G-i) / контактом
4-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять
10-14В.

Проверить электрическое сопротивление между контактом 4-R23 (для модели G-i) /
контактом 7-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение не
должно превышать 1 Ом.

Повернуть ключ в замке зажигания в положение "ACC". Проверить электрическое
напряжение между контактом 8-R23 (для модели G-i) / контактом 3-R23 разъема
аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 10-14В.

Нормально – проверить и заменить аудиосистему. В случае обнаружения неполадок
отремонтировать или заменить кабельную шину и разъемы.

● Проверка цепи.

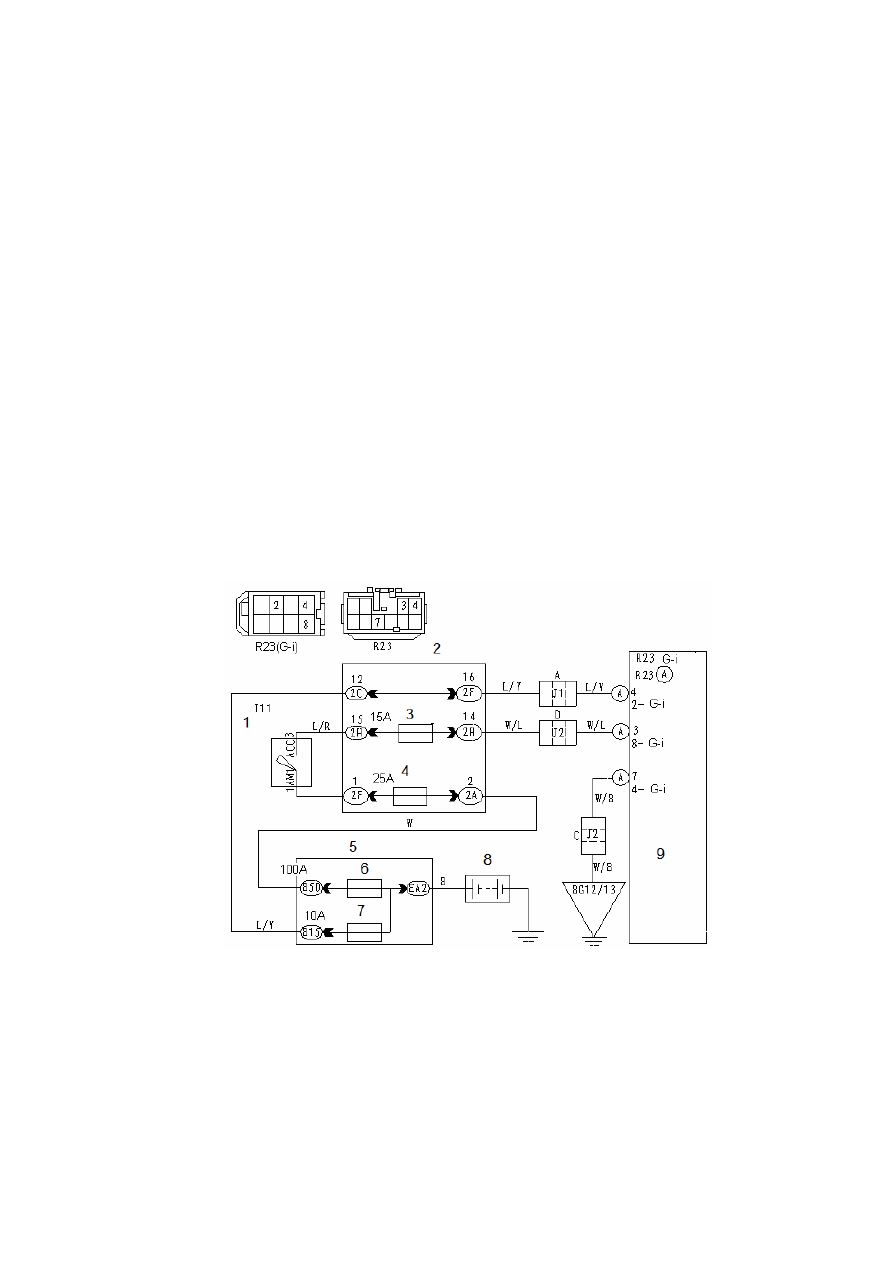

1. Замок зажигания. 2. Распределительная коробка. 3. Прикуриватель. 4. Зажигания 1#. 5. Распределительная

коробка. 6. Основной источник электропитания. 7. Освещение салона. 8. Аккумулятор. 9. Аудиосистема.


2. Не работает устройство ночной подсветки аудиосистемы.

● Процедура проверки.

Перевести левый комбинированный переключатель в положение TAIL или HEAD, измерить
электрическое напряжение между контактом 5-R23 (для модели G-i) / контактом 10-R23
разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять



.



530

10-14В. Нормально – проверить и заменить аудиосистему. В случае обнаружения неполадок
отремонтировать или заменить кабельную шину и разъемы.

3. Динамики не работают во всех режимах.

● Проверка цепи.



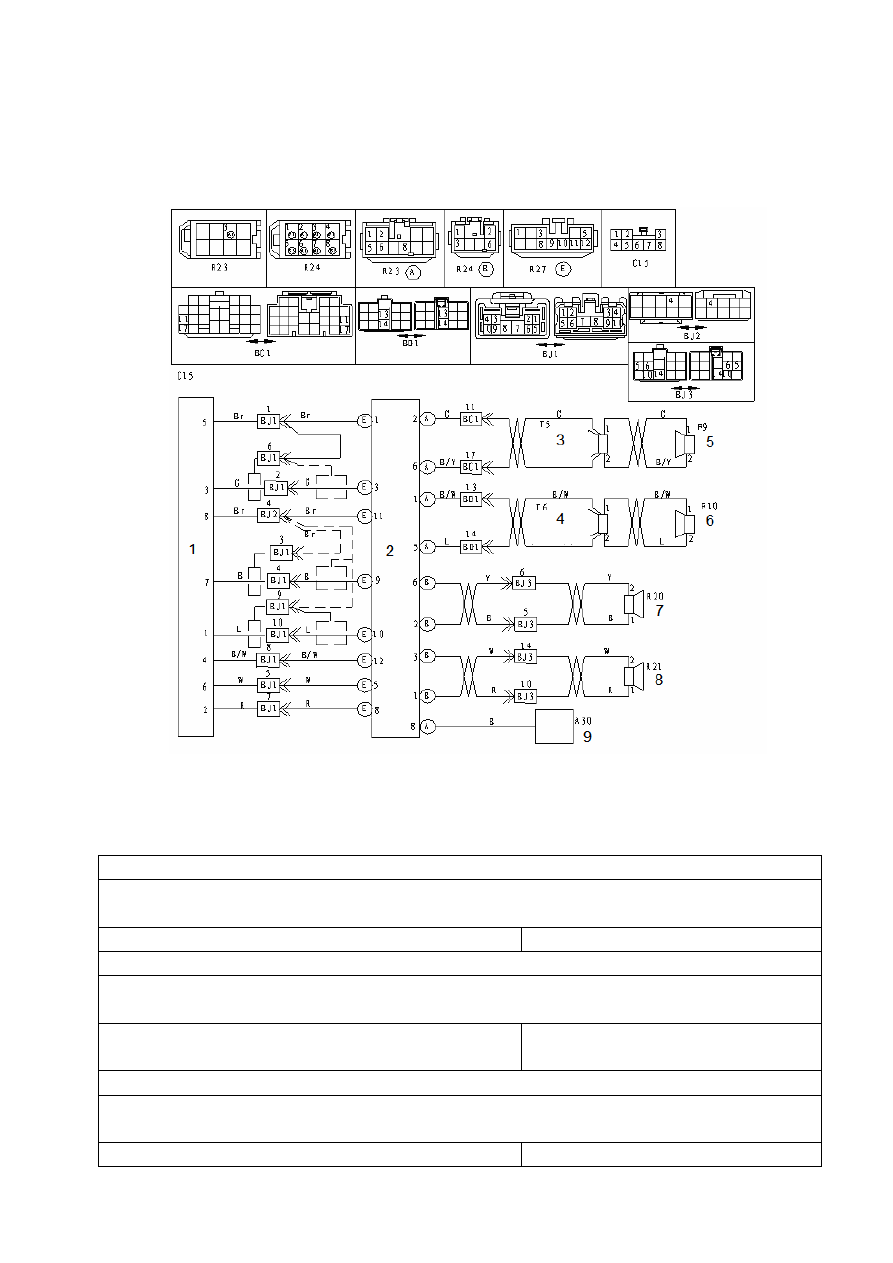

1. Устройство смены компакт-дисков. 2. Аудиосистема. 3. Левый передний низкочастотный динамик. 4. Правый

передний низкочастотный динамик. 5. Левый передний высокочастотный динамик. 6. Правый передний

высокочастотный динамик. 7. Левый задний динамик. 8. Правый задний динамик. 9. Антенный усилитель.

● Процедура проверки.

1. Проверка дисплея.

установить ключ в замке зажигания в положение 'ACC', включить аудиосистему, должен загореться экран

дисплея.

Нормально – перейти к выполнению следующей операции.

Ненормально – перейти к операции 5.

2. Отрегулировать громкость до получения сбалансированного звука.

Поворачивая головку регулировки громкости аудиосистемы, изменяя баланс, проверить звучание всех

динамиков.

Если не работают отдельные динамики, перейти к следующей

операции.

Если не работают все динамики, проверить

и заменить аудиосистему.

3. Проверить динамики.

Отсоединить разъем динамика, проверить сопротивление между контактами разъема, измеренная величина

должна составить 2-9 Ом.

Нормально – перейти к выполнению следующей операции.

Ненормально – заменить динамик.
