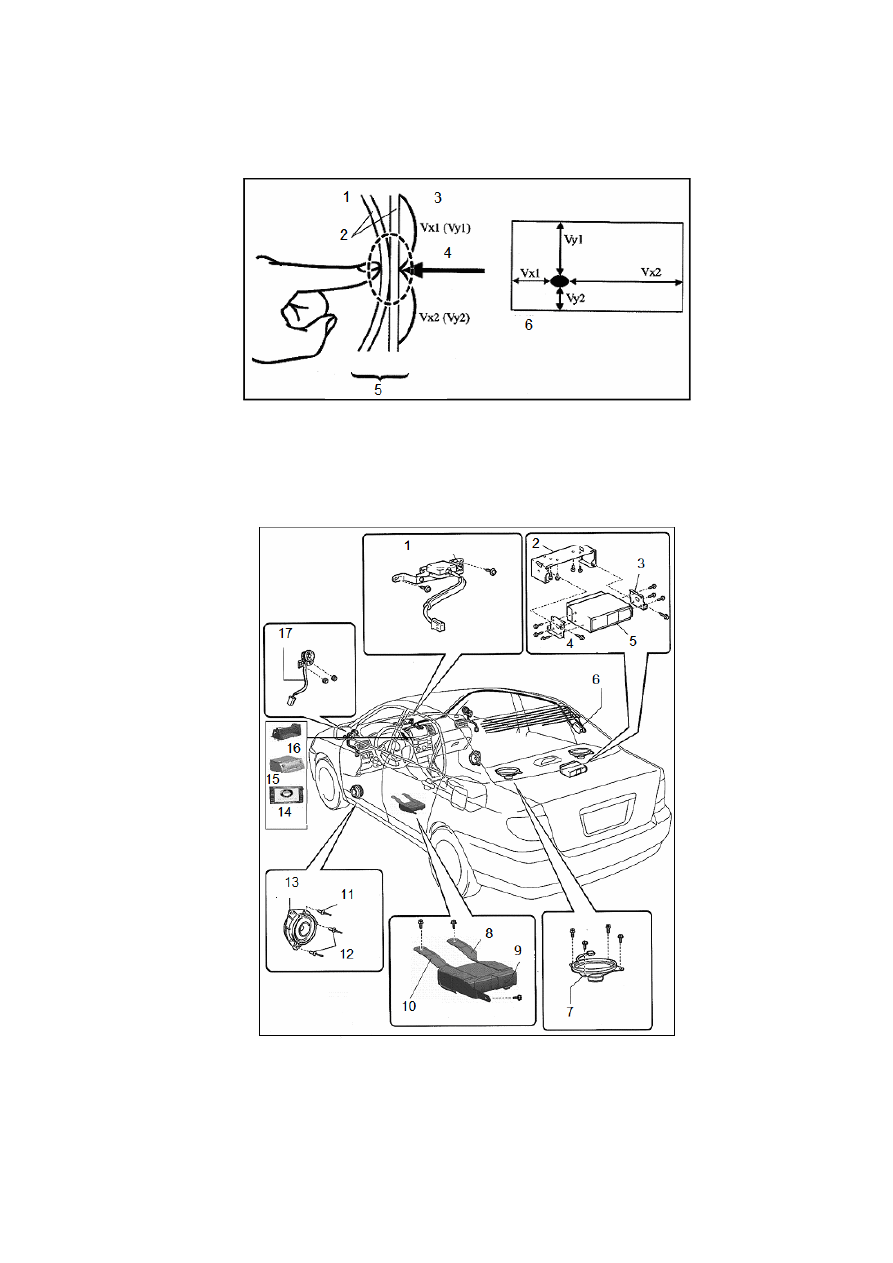

Принцип функционирования сменяемого сенсорного экрана: при нажатии сенсорного
выключателя наружная мембрана прогибается и касается внутренней мембраны в заданной
точке соприкосновения, затем определяется взаимосвязь между отношением напряжения и
точкой касания.



1. Наружная сторона. 2. Мембраны. 3. Внутренняя сторона.

4. Точка касания. 5. Положение сенсорного выключателя.

6. Сенсорный выключатель рассчитывает положение точки касания соответственно изменению напряжения.

8.2. Схема планировки мультимедийной и навигационной системы.



Схема планировки мультимедийной и навигационной системы - 1.

1. Антенна GPS в сборе. 2. Основной монтажный кронштейн. 3. Правый кронштейн. 4. Левый кронштейн.

5. Блок проигрывателя компакт-дисков. 6. Антенный усилитель. 7. Задний динамик. 8. Кронштейн. 9. Модуль

GPS. 10. Кронштейн. 11. Заклепка. 12. Заклепка. 13. Динамик в передней двери.

14. Проигрыватель VCD. 15. Проигрыватель CD. 16. Радиоприемник.

17. Широкочастотный динамик в передней двери с монтажным кронштейном.



.



520

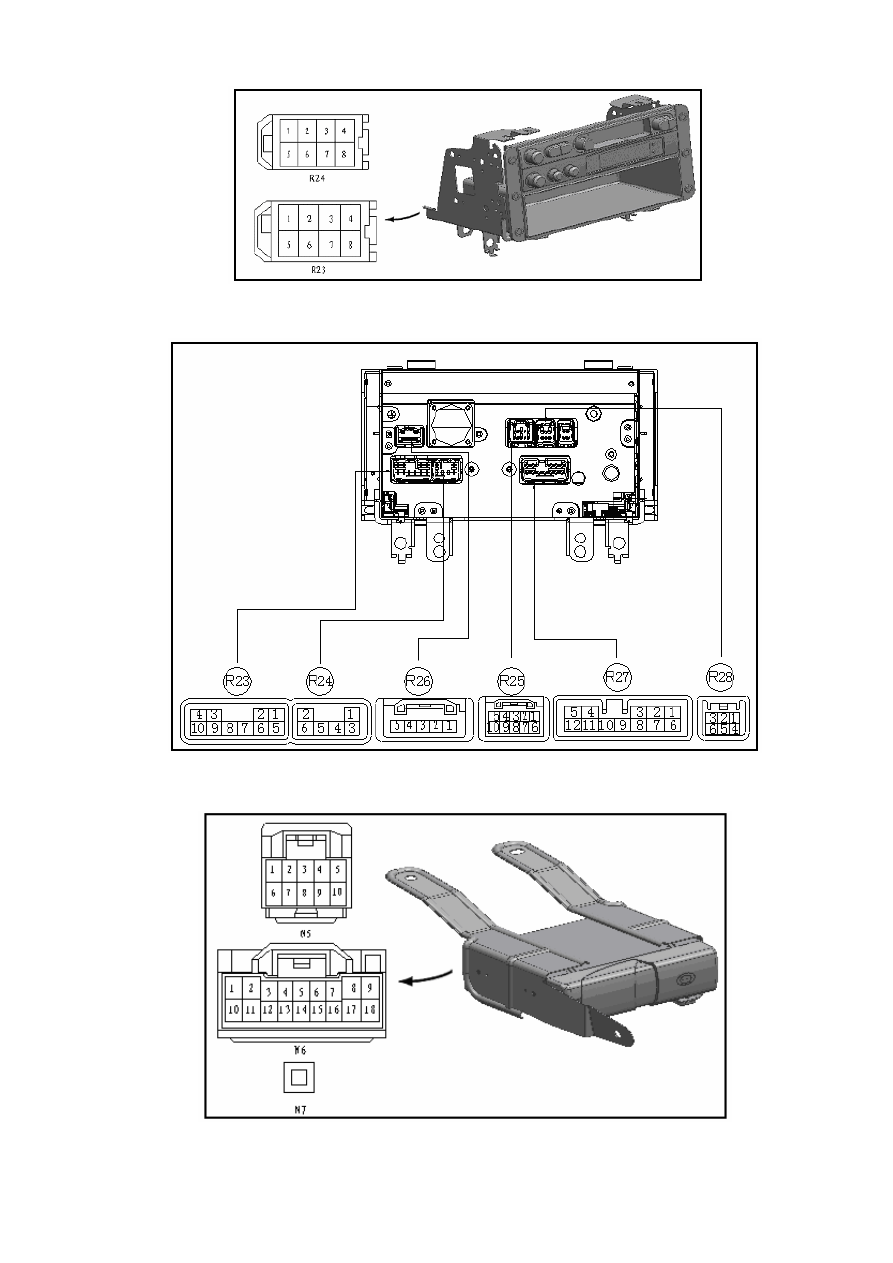

Схема планировки мультимедийной и навигационной системы – 2 (радиоприемник и
кассетный проигрыватель).

.

  Схема планировки мультимедийной и навигационной системы – 3 (проигрыватель компакт
дисков / мультимедийный проигрыватель в сборе).

.

Схема планировки мультимедийной и навигационной системы – 4 (модуль GPS с монтажным
кронштейном в сборе).



.



521

.

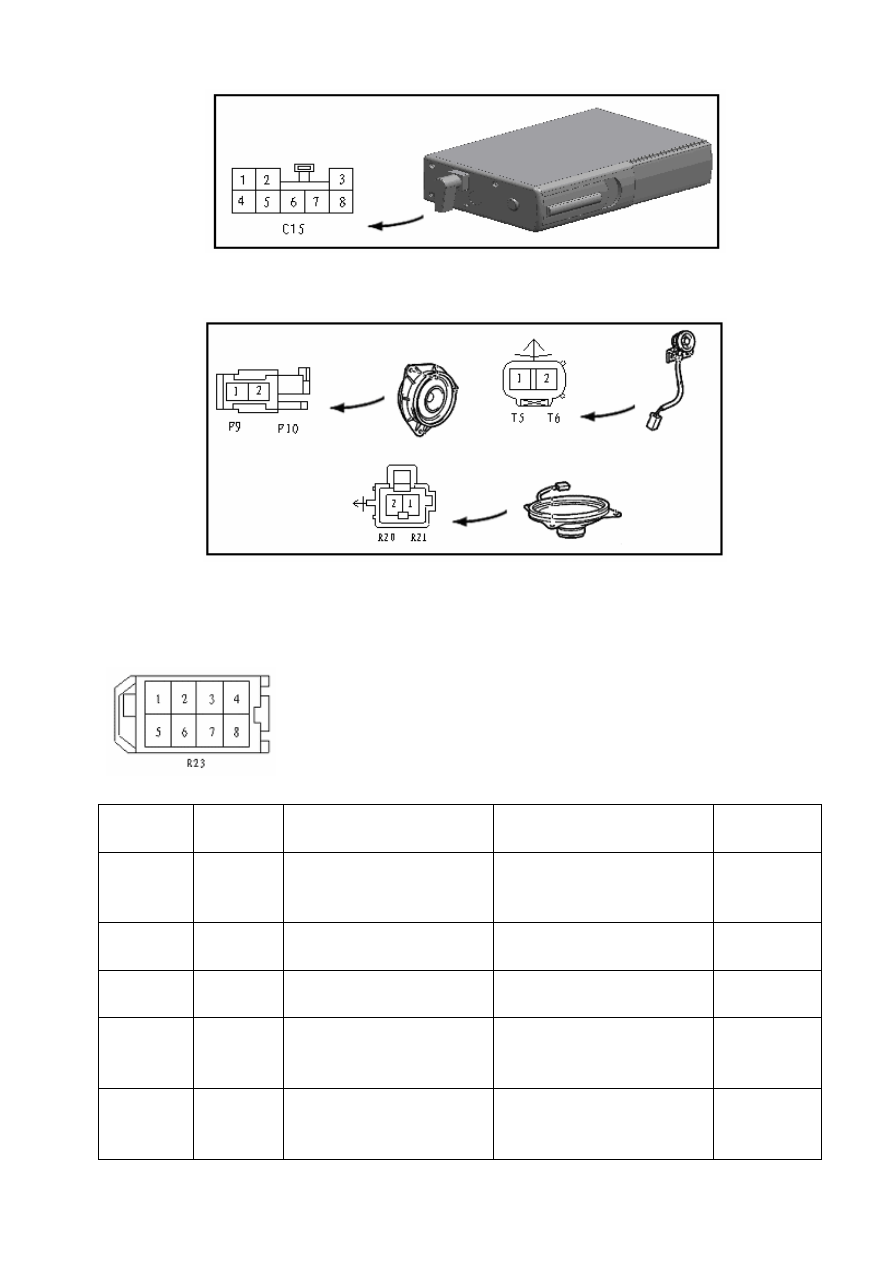

Схема планировки мультимедийной и навигационной системы – 5 (блок смены
компакт-дисков).

.

Схема планировки мультимедийной и навигационной системы – 6 (динамики).

8.3.

Напряжение

на

контактах

разъемов

мультимедийной

и

навигационной системы.



  (Радиоприемник и кассетный проигрыватель)

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

2 – масса

Синий /

желтый

Ввод электропитания

постоянного тока

аудиосистемы

Постоянно

10-14В

3 – масса

Черный

Ввод электропитания

наружной антенны

Замок зажигания – ACC,

постоянно

10-14В

4 – масса

Белый /

черный

Заземление аудиосистемы

Постоянно

< 1 Ом

5 – масса

Зеленый

Ввод сигнала подсветки

аудиосистемы

Комбинированный блок

переключателей – положение

TAIL, постоянно

10-14В

8 – масса

Белый /

синий

Ввод электропитания по

контуру ACC замка

зажигания

Замок зажигания - 'ACC',

постоянно

10-14В

.



.



522

.

  (Радиоприемник и кассетный проигрыватель)

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартны

е параметры

1 – масса

Красный

Вывод правого заднего динамика (+)

Вывод на дисплее

аудиосистемы

-

2 – масса

Черный /

белый

Вывод правого переднего динамика (+)

Вывод на дисплее

аудиосистемы

-

3 – масса

Зеленый

Вывод левого переднего динамика (+)

Вывод на дисплее

аудиосистемы

-

4 – масса

Черный

Вывод левого заднего динамика (+)

Вывод на дисплее

аудиосистемы

-

5 – масса

Белый

Вывод правого заднего динамика (-)

Вывод на дисплее

аудиосистемы

-

6 – масса

Синий

Вывод правого переднего динамика (-)

Вывод на дисплее

аудиосистемы

-

7 – масса

Черный /

желтый

Вывод левого переднего динамика (-)

Вывод на дисплее

аудиосистемы

-

8 – масса

Желтый

Вывод левого заднего динамика (-)

Вывод на дисплее

аудиосистемы

-

.

R23

6

5

7

9

8

10

4

3

1

2



Проверяе

мый

контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Черный /

белый

Вывод правого переднего

динамика (+)

Вывод на дисплее аудиосистемы

-

2 – масса

Зеленый

Вывод левого переднего

динамика (+)

Вывод на дисплее аудиосистемы

-

3 – масса

Белый /

синий

Ввод электропитания по

контуру ACC замка зажигания

Замок зажигания - 'ACC',

постоянно

10-14В

4 – масса

Синий /

желтый

Ввод электропитания

постоянного тока

аудиосистемы

Постоянно

10-14В

5 – масса

Синий

Вывод правого переднего

динамика (-)

Вывод на дисплее аудиосистемы

-
