Автомобили BYD F3 и F3R. Руководство - часть 132



.



511

Конечное положение стеклоочистителей: a=50-70 мм, b=40-60 мм.

Рабочий угол:

Правый стеклоочиститель: 92°±3°.

Левый стеклоочиститель: 82°±3°.



.

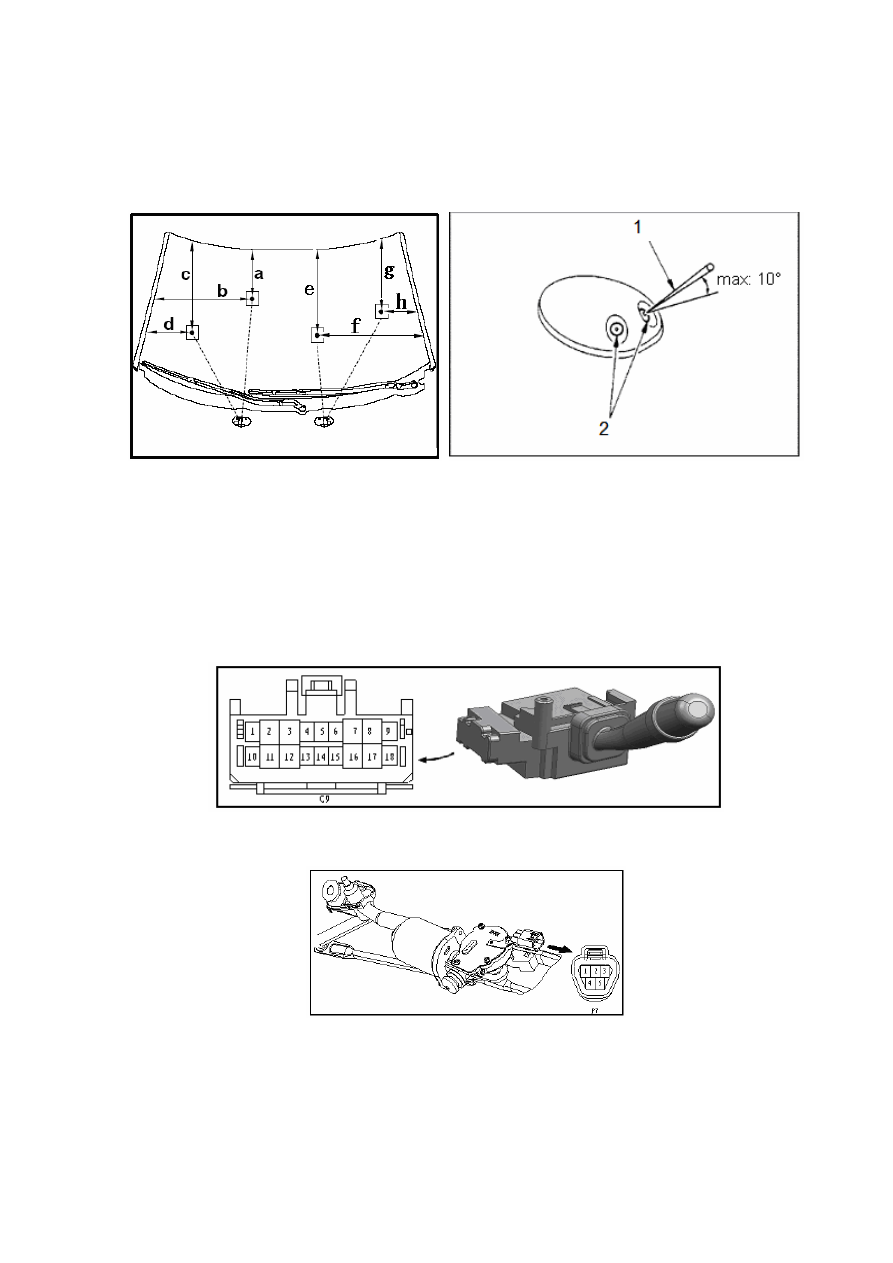

Схема планировки системы стеклоочистителей и омывателя - 4.

1. Подходящий инструмент (например, игла). 2. Внутренний диаметр отверстия в разбрызгивающей насадке.

Регулировка положения разбрызгивающей насадки: a=485 мм, b=675 мм, c=450 мм, d=330 мм,
e=530 мм, f=500 мм, g=210 мм, h=245мм.

Регулировка площади распыления: квадрат 60×60 мм.

Специальный ремонтный инструмент для регулировки положения разбрызгивающей насадки
(тонкий щуп), диапазон регулировки: ±10°.

.

Схема планировки системы стеклоочистителей и омывателя - 5.

.

Схема планировки системы стеклоочистителей и омывателя - 6.



.



512



Схема планировки системы стеклоочистителей и омывателя - 7.



7.3.  Напряжение  на  контактах  разъемов  системы  стеклоочистителей  и
омывателя.

C9

18

17

16

8

9

7

5 6

3

4

2

1

15

14

13

11 12

10



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

2 – масса

Синий /

желтый

Вывод электропитания

электропривода омывателя

Замок зажигания - ON, правый

комбинированный блок

переключателей – омыватель

включен, постоянно

10-14В

7 – масса

Синий /

черный

Вывод электропитания

низкой частоты вращения

электропривода

стеклоочистителей

Замок зажигания - ON, правый

комбинированный блок

переключателей – медленная

очистка, постоянно

10-14В

8 – масса

Синий /

красный

Вывод электропитания

высокой частоты вращения

электропривода

стеклоочистителей

Замок зажигания - ON, правый

комбинированный блок

переключателей – быстрая очистка,

постоянно

10-14В

11 – масса

Синий

Ввод электропитания

комбинированного блока

переключателей

Замок зажигания - 'ON', постоянно

10-14В

7 – 12

Синий /

белый

Управление возвратом,

правый комбинированный

блок переключателей

Правый комбинированный блок

переключателей – OFF или INT,

постоянно

< 1 Ом

14 – масса

Белый /

черный

Правый комбинированный

блок переключателей –

заземление логических

сигналов

Постоянно

< 1 Ом

.



.



513

F7

5

4

1 2 3



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1

Синий /

черный

Ввод низкой частоты вращения

электропривода

стеклоочистителей

1 (+) 5 (-), постоянно

Электропривод

работает с низкой

частотой

вращения

2

Синий

Ввод возврата электропривода

стеклоочистителей

2 (+) 5 (-), постоянно

Возврат

электропривода

3

Синий /

белый

Сигнал возврата электропривода

стеклоочистителей

Электропривод

возвращается в исходное

положение, постоянно

< 1 Ом

4

Синий /

красный

Ввод высокой частоты вращения

электропривода

стеклоочистителей

4 (+) 5 (-), постоянно

Электропривод

работает с

высокой частотой

вращения

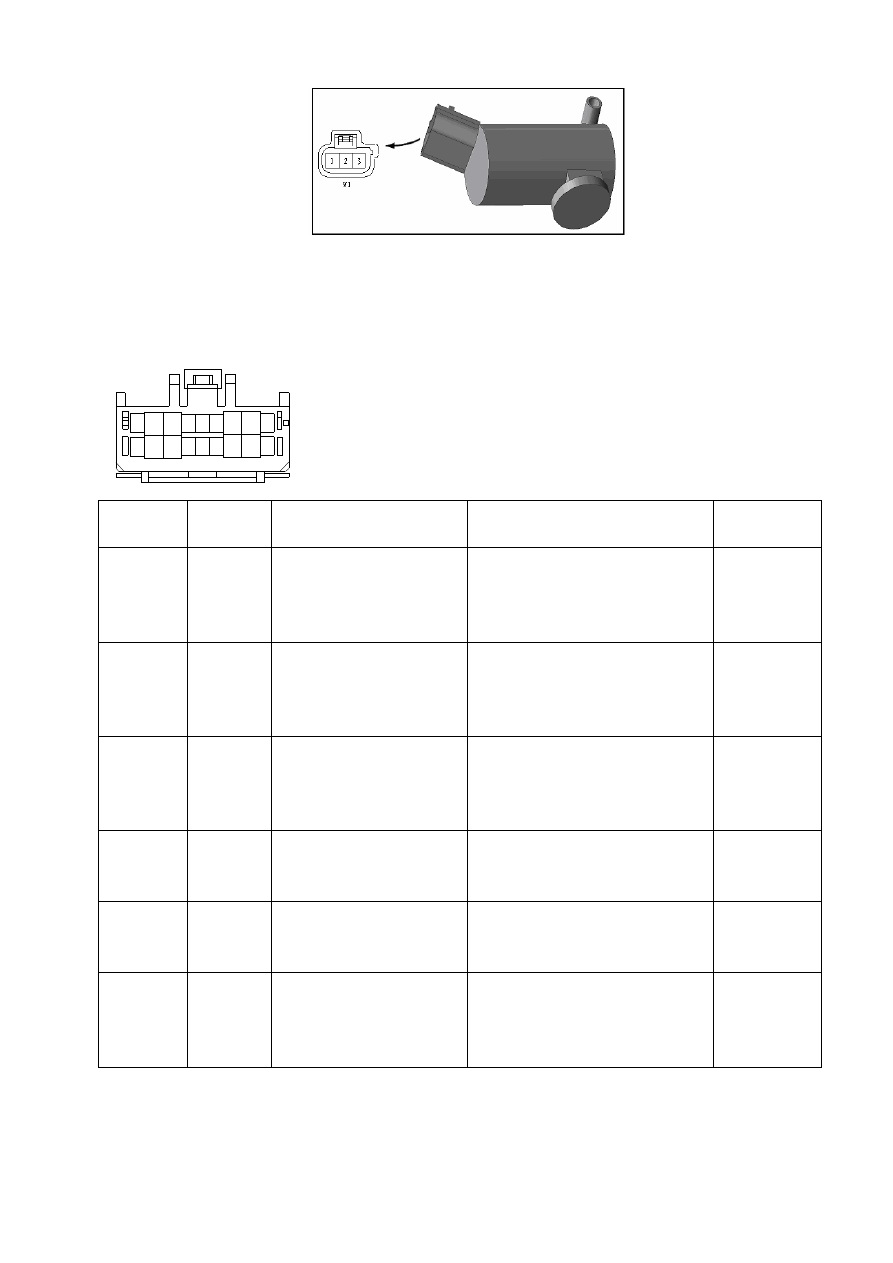

W1

1

2 3



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Синий /

желтый

Ввод электропитания

электропривода омывателя

Замок зажигания - ON, правый

комбинированный блок

переключателей – омыватель

включен, постоянно

10-14В

2 – масса

Белый /

черный

Заземление электропривода

омывателя

Постоянно

< 1 Ом

7.4.  Таблица  диагностики  отказов  системы  стеклоочистителей  и
омывателя ветрового стекла.

Признаки

Причины

Признаки

Причины

Стеклоочистители и

омыватель не

работают

1. Отказ реле зажигания 1#.

2. Перегорел плавкий

предохранитель

стеклоочистителей.

3. Неисправность в правом

комбинированном

переключателе.

4. Повреждена кабельная шина.

Стеклоочистители

не работают в

положении LO или

HI.

1. Неисправность в правом

комбинированном

переключателе.

2. Отказ электропривода

стеклоочистителей.

3. Повреждена кабельная

шина.



.



514



Признаки

Причины

Признаки

Причины

Стеклоочистители

не работают в

положении INT

1. Неисправность в правом

комбинированном

переключателе.

2. Отказ электропривода

стеклоочистителей.

3. Повреждена кабельная шина.

Не работает

электропривод

омывателя

1. Неисправность в правом

комбинированном

переключателе.

2. Отказ электропривода

стеклоочистителей.

3. Повреждена кабельная

шина.

Стеклоочистители

не работают в

положении MIST

1. Неисправность в правом

комбинированном

переключателе.

2. Отказ электропривода

стеклоочистителей.

3. Повреждена кабельная шина.

Не происходит

разбрызгивание

жидкости на стекло

1. Повреждена трубка

омывателя.

2. Повреждена

разбрызгивающая насадка

омывателя.

Стеклоочистители

не возвращаются в

исходное

положение, когда

правый

комбинированный

блок

переключателей

переводится в

положение OFF

1. Неисправность в правом

комбинированном

переключателе.

2. Отказ электропривода

стеклоочистителей.

3. Повреждена кабельная шина.

Когда правый

комбинированный

блок

переключателей

переводится в

положение OFF,

стеклоочиститель

опускается, затем

приподнимается и

останавливается

окончательно

Угловой рычаг

электропривода

стеклоочистителей смещен

относительного возвратного

положения.

7.5. Проверка системы стеклоочистителей и омывателя.

1. Проверка правого комбинированного блока переключателей.

(1). Проверить проводимость между контактами разъема переключателя стеклоочистителей.

  / 1 /. Проверить проводимость между контактами разъема переключателя стеклоочистителей
правого комбинированного блока переключателей.

Если переключатель стеклоочистителей правого комбинированного блока переключателей
находится в положении MIST, должна присутствовать проводимость между контактами 7 и
11. Если переключатель стеклоочистителей правого комбинированного блока
переключателей находится в положении OFF, проводимость между контактами 7 и 12 должна
отсутствовать. Если переключатель стеклоочистителей правого комбинированного блока
переключателей находится в положении INT, должна присутствовать проводимость между
контактами 12 и 7. Если переключатель стеклоочистителей правого комбинированного блока
переключателей находится в положении LOW, должна присутствовать проводимость между
контактами 7 и 11. Если переключатель стеклоочистителей правого комбинированного блока
переключателей находится в положении HI, должна присутствовать проводимость между
контактами 11 и 8. Разъем переключателя стеклоочистителей обозначен C9.

  / 2 /. Проверить проводимость между контактами разъема выключателя омывателя правого
комбинированного блока переключателей.
