Автомобили BYD F3 и F3R. Руководство - часть 133









515

Если выключатель омывателя правого комбинированного блока переключателей находится в
положении OFF, проводимость между контактами 2 и 11 должна отсутствовать. Если
переключатель омывателя правого комбинированного блока переключателей находится в
положении ON, должна присутствовать проводимость между контактами 2 и 11. Разъем
переключателя омывателя обозначен C9.

(2). Проверить функционирование стеклоочистителей в режиме очистки с интервалами.

Соединить положительный щуп ампервольтомметра с контактом 7 правого разъема
комбинированного блока переключателей, отрицательный щуп – с контактом 14. Соединить
положительный контакт аккумулятора с контактом 11 разъема электропривода
стеклоочистителей, отрицательный контакт – с контактом 14, перевести правый
комбинированный блок переключателей к положению INT, включив реле режима очистки с
интервалом. Измерить электрическое напряжение между контактами 7 и 14 разъема
переключателя стеклоочистителей, измеренное значение должно соответствовать
импульсному сигналу с напряжением 0-14В.

(3). Проверить функционирование стеклоочистителей.

Перевести правый комбинированный блок переключателей в положение OFF, соединить
положительный контакт аккумулятора с контактом 11 разъема электропривода
стеклоочистителей, отрицательный контакт – с контактом 14. Соединить положительный
щуп ампервольтомметра с контактом 7 правого разъема комбинированного блока
переключателей, отрицательный щуп – с контактом 14, переключить правый
комбинированный блок переключателей по схеме OFF → ON → OFF. Измерить
электрическое напряжение между контактами 7 и 14 разъема переключателя
стеклоочистителей, измеренное значение должно изменяться от менее 1В до 10-14В и вновь
до менее 1В.

2. Проверка электропривода стеклоочистителей.

(1). Проверка работы в режиме медленной очистки.

Соединить положительный контакт аккумулятора с контактом 4 разъема электропривода
стеклоочистителей, отрицательный контакт – с контактом 5, электропривод должен
включиться с низкой частотой вращения. Разъем электропривода стеклоочистителей
обозначен F7.

(2). Проверка работы в режиме быстрой очистки.

Соединить положительный контакт аккумулятора с контактом 4 разъема электропривода
стеклоочистителей, отрицательный контакт – с контактом 5, электропривод должен
включиться с высокой частотой вращения.

(3). Проверка режима автоматической остановки.

Соединить положительный контакт аккумулятора с контактом 1 электропривода
стеклоочистителей, отрицательный контакт – с контактом 5. В процессе работы
электропривода с низкой частотой вращения отсоединить контакт 1 таким образом, чтобы
электропривод остановился в любом положении, кроме положения автоматического останова.
Соединить контакты 1 и 3 разъема электропривода стеклоочистителей, подключить
положительный контакт аккумулятора к контакту 2 разъема электропривода
стеклоочистителей, включить электропривод с низкой частотой вращения, электропривод
должен остановиться в положении автоматического останова.





516

3. Проверка электропривода омывателя.

Установить электропривод омывателя и водяной насос в бачок с жидкостью для омывателя
стекла, затем заполнить бачок водой. Соединить положительный контакт аккумулятора с
контактом 1 разъема электропривода омывателя, отрицательный контакт – с контактом 2, из
бачка должна выбрасываться вода. Разъем электропривода омывателя обозначен W1.

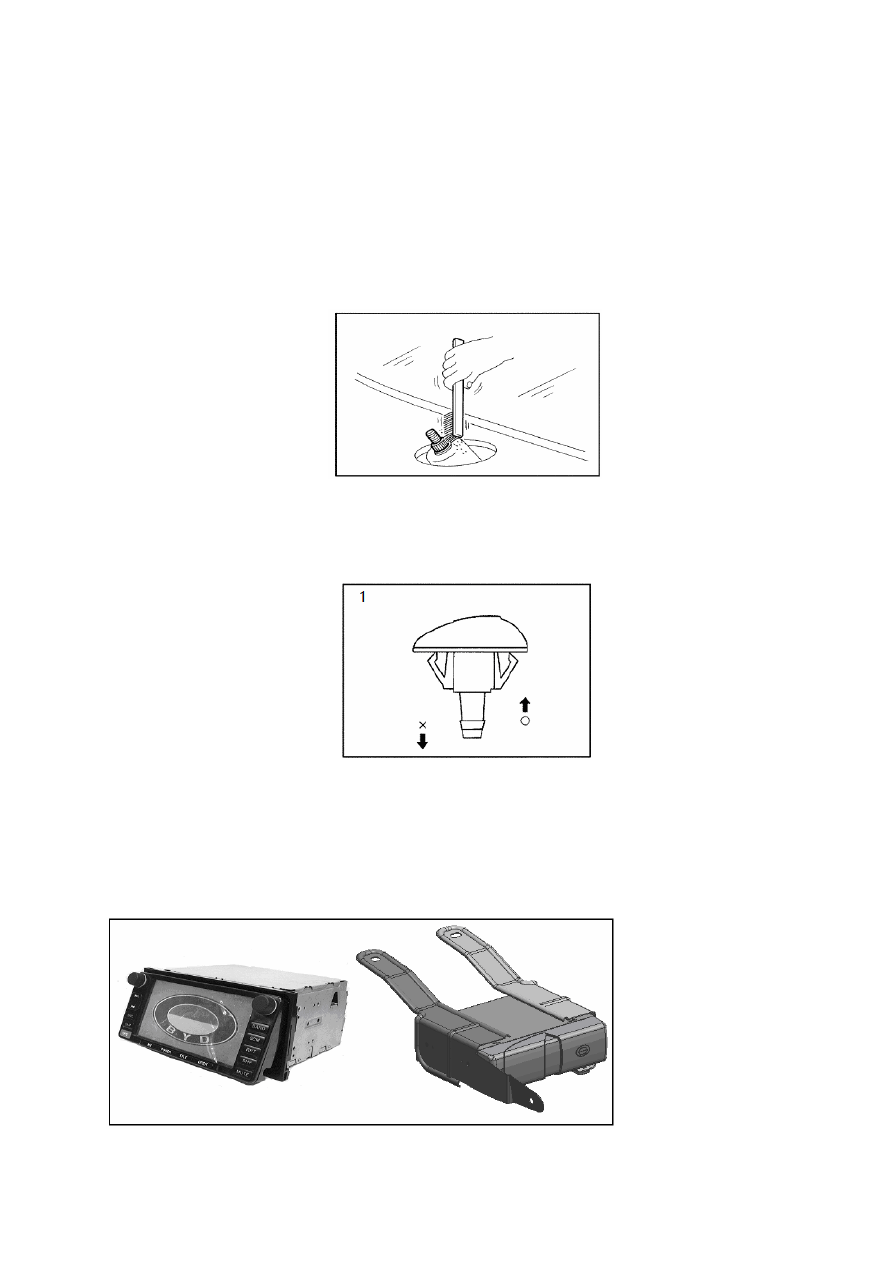

Примечание:

почистить поворотный вал перед установкой рычага стеклоочистителя, как показано на
следующем рисунке, во избежание ослабления крепления рычага.

4. Проверить разбрызгивающие насадки омывателя.

Подуть в трубку омывателя по направлению подачи моющего раствора, проверить
пропускание воздуха только в одном направлении.



1. В разбрызгивающей насадке установлен односторонний запорный клапан.

Раздел 8. Стереосистема и система навигации.

8.1. Описание.

Данная комбинированная мультимедийная система с системой навигации представляет собой
интегрированное устройство, которое объединяет цифровой мультимедийный плеер,





517

позволяющий просматривать в автомобиле видео в мобильном формате, воспроизводить
видео в формате VCD, аудиодиски в формате CD, ленточные кассеты, настраивать и
прослушивать радиопередачи, и интеллектуальную глобальную систему определения
координат (систему GPS); данная комбинированная система соответствует даже самым
высоким запросам пользователей. Мультимедийная система с системой навигации состоит из
следующих компонентов:

● Радиоприемник в сборе (для G-i).
● Усилитель антенны.
● Печатная антенна АМ / ЧМ.
● Проигрыватель компакт-дисков в сборе (для GL-I, GLX-i).
● Мультимедийный проигрыватель в сборе (для GLX-iNAVI).
● Шесть динамиков (два динамика высоких частот и четыре динамика низких частот).
● Блок смены компакт-дисков (для GLX-I, GLX-iNAVI).
● Антенна системы GPS в сборе (для GLX-iNAVI).
● Модуль системы GPS с монтажным кронштейном в сборе (для GLX-iNAVI).
● Карта памяти формата SD (для GLX-iNAVI).

Принцип действия аудиосистемы: обеспечивает воспроизведение звуковой информации
посредством приема, модулирования и усиления радиосигналов АМ / ЧМ от местных
радиовещательных станций. Электромагнитные волны, излучаемые радиостанциями,
принимаются печатной антенной и формируют слабый сигнал тока, затем сигналы тока
передаются в радиоприемник через антенный усилитель и кабель, радиоприемник
модулирует и усиливает сигнал, затем передает его на динамики, где сигналы тока
преобразуются в колебания воздуха, в результате чего сигналы радиочастоты преобразуются
в звуковые сигналы. По заказу клиента на автомобиле может быть установлена система с
кассетным проигрывателем, проигрывателем компакт-дисков или видеоплеером формата
VCD. Независимо от типа используемого носителя аудиосистема автомобиля способна
усиливать и модулировать звуковой сигнал, обеспечивая высококачественное
воспроизведение через динамики.

Подавление радиочастотных и электромагнитных наведенных помех в мультимедийной
системе происходит во внутреннем контуре радиоприемника. Внешний компоненты системы
включают следующие устройства:

● Заземление усилителя антенны.
● Заземление корпуса радиоприемника.
● Заземление кузова и двигателя автомобиля.
● Применение резисторных свечей зажигания.
● Применение вторичной обмотки зажигания с беспроводным глушением.

Принцип действия системы навигации: принимается сигнал от спутников, подтверждается
местоположение автомобиля, после чего соответствующая информация выводится в виде
электронной карты на жидкокристаллическом дисплее одновременно с элементами привязки,
расчетом маршрута, голосовыми подсказками и т.п.

Система GPS проверяет текущее положение автомобиля по времени прохождения
радиосигналов, передаваемых четырьмя спутниками.





518





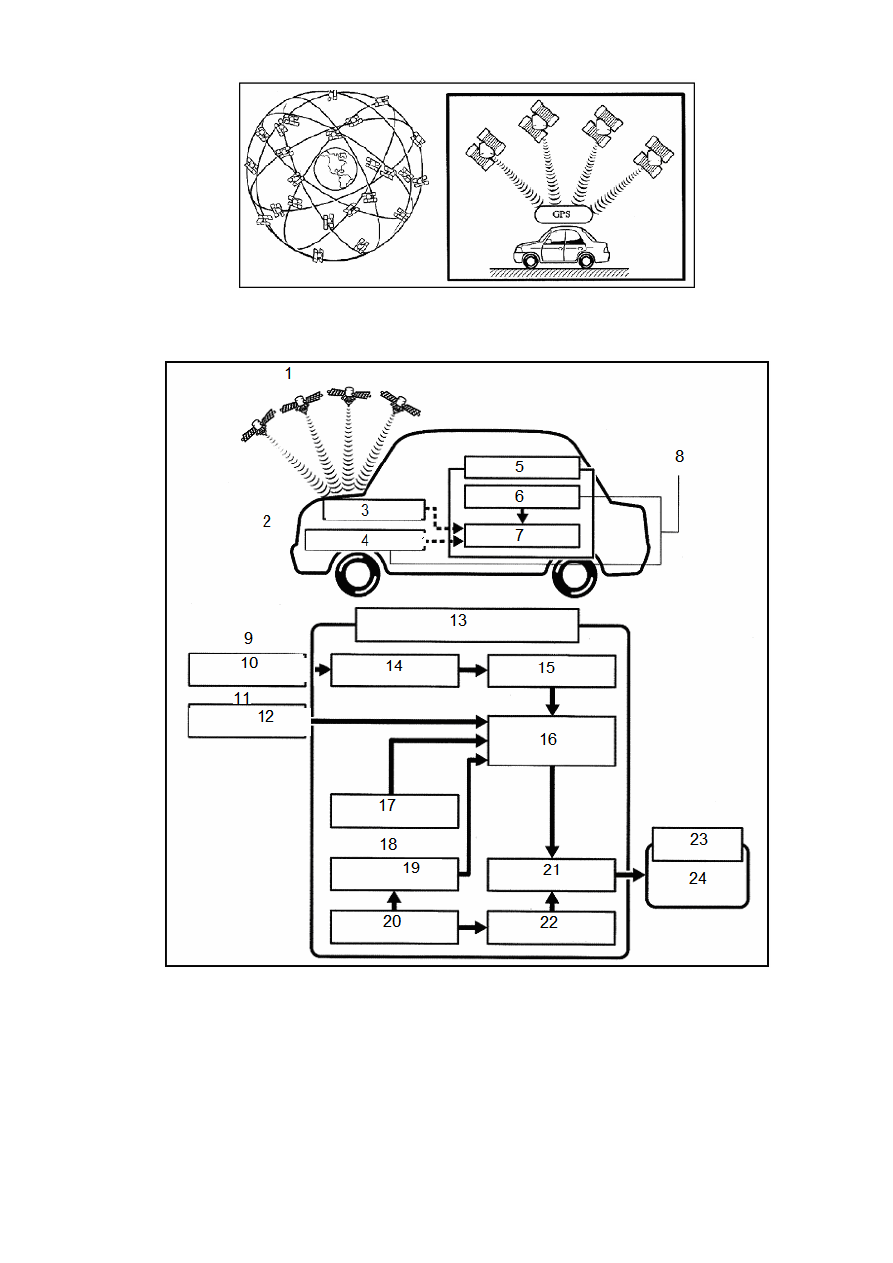

Подробное описание принципов действия:





1. Спутники GPS. 2. Положение автомобиля. 3. Антенна GPS. 4. Датчик скорости движения автомобиля.

5. Навигационный электронный блок управления. 6. Карта памяти формата SD. 7. Электронный блок

управления. 8. Интеллектуальное сопоставление по карте. 9. Антенна GPS. 10. Прием радиосигналов от

спутников. 11. Дачтки скорости движения автомобиля. 12. Измерение текущего пробега автомобиля.

13. Навигационный электронный блок управления. 14. Положение автомобиля. 15. Настройки GPS.

16. Перестроение данных отслеживания текущего положения автомобиля. 17. Проверка изменений направления.

18. Гироскопический датчик. 19. Настройки сопоставления по карте. 20. Карта памяти формата SD емкостью

512М. 21. Управление картой и определением положения автомобиля. 22. Прокрутка карты и изменение

масштаба карты. 23. Радиаоприемник с дисплеем в сборе. 24. Экран навигации.
