1. Правая линия V. 2. Левая линия V. 3. Линия V. Линия H.



2. Регулировка света передних фар.

● Подготовить автомобиль.

Проверить кузов автомобиля и передние фары на предмет наличия повреждений и
деформации.

Полностью заправить топливный бак.

Проверить и отрегулировать уровень моторного масла.

Проверить и отрегулировать уровень жидкости в системе охлаждения.

Отрегулировать давление в шинах.

Установить на место запасное колесо, положить в автомобиль домкрат и комплект бортового
инструмента.

Очистить багажное отделение.

Усадить человека среднего телосложения (75 кг) на сиденье водителя.

● Подготовка к регулировке света передних фар.

Установить автомобиль в темном месте, где видна граница света фар. Данная граница – очень
существенная линия, свет передних фар должен быть виден выше этой линии, и не виден ниже
границы.





.



504

Установить автомобиль таким образом, чтобы его центральная ось проходила под углом 90°
относительно цены.

Автомобиль должен быть расположен на расстоянии 3 м от стены.

Установить автомобиль на ровную горизонтальную поверхность.

Покачать автомобиль вверх и вниз для стабилизации положения шасси.

Приготовить лист бумаги размером 2*4 м для использования в качестве экрана.

Начертить вертикальную линию (линию V) по центру листа.

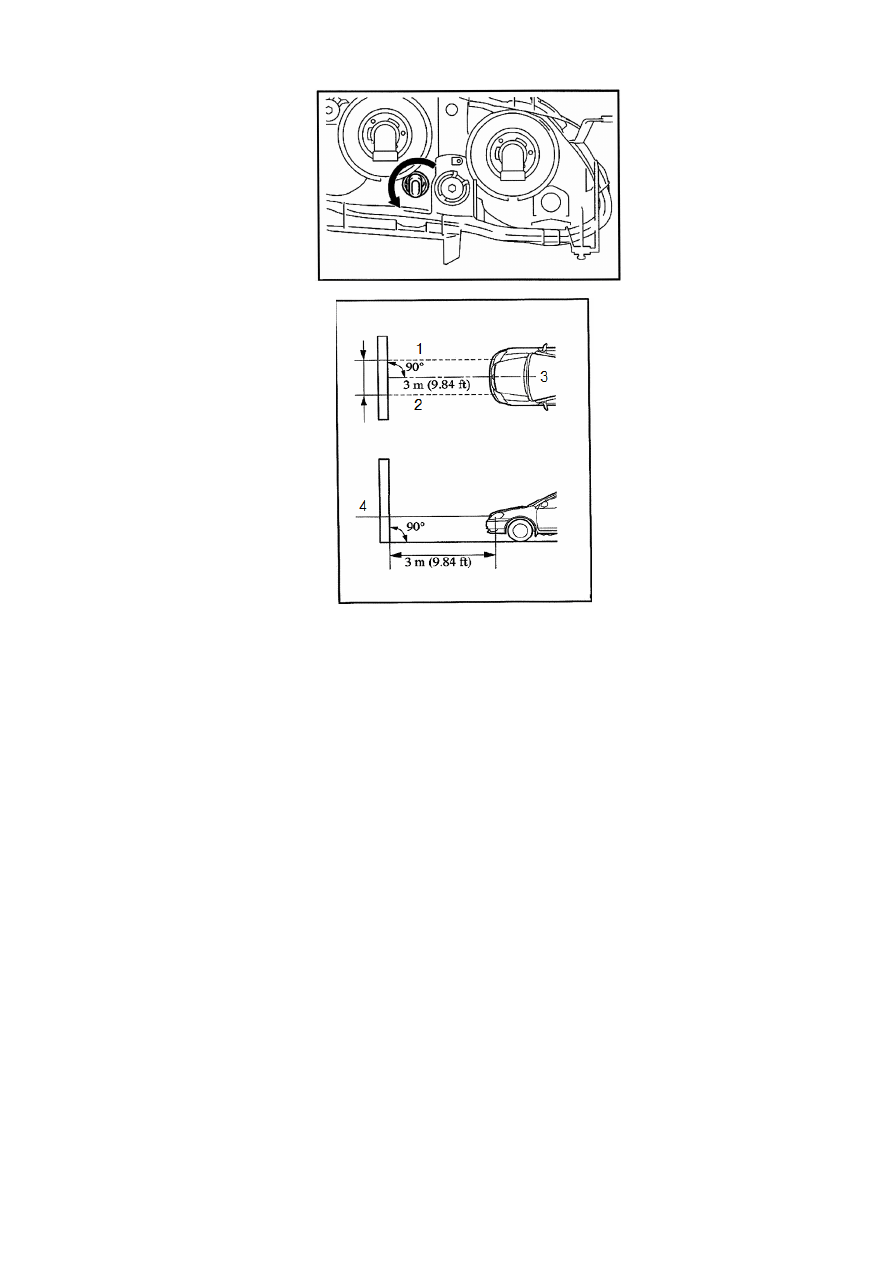

Установить экран, как показано на рисунке (экран должен быть установлен вертикально
относительно поверхности, линия V должна совпадать с геометрической осью автомобиля).

Начертить основные линии, как показано на рисунке (линия H, левая линия V, правая линия V).

Основная линия не может быть использована для проверки ближнего и дальнего света фар.

Отметить центральную точку пятна света каждой фары на экране.

Линия H: начертить горизонтальную линию на экране на высоте передней фары через
центральную точку пятна.

Левая и правая линии V: начертить на экране две вертикальных линии через центральные
точки пятен света левой и правой передних фар, пересекающиеся с линией H в центре пятен
света фар ближнего света.



1. Левая линия V. 2. Линия V. 3. Правая линия V. 4. Линия H. 5. Поверхность пола.

● Проверка луча передней фары.

Накрыть переднюю фару с одной стороны или отсоединить ее разъем, чтобы она не мешала
проверке направления света передней фары с другой стороны.

Примечание: не держать переднюю фару накрытой дольше трех минут, стекло передней фары
сделано из винилового пластика, который подвержен деформации в результате перегрева.

Запустить двигатель, поддерживать частоту вращения не менее 1500 об / мин.

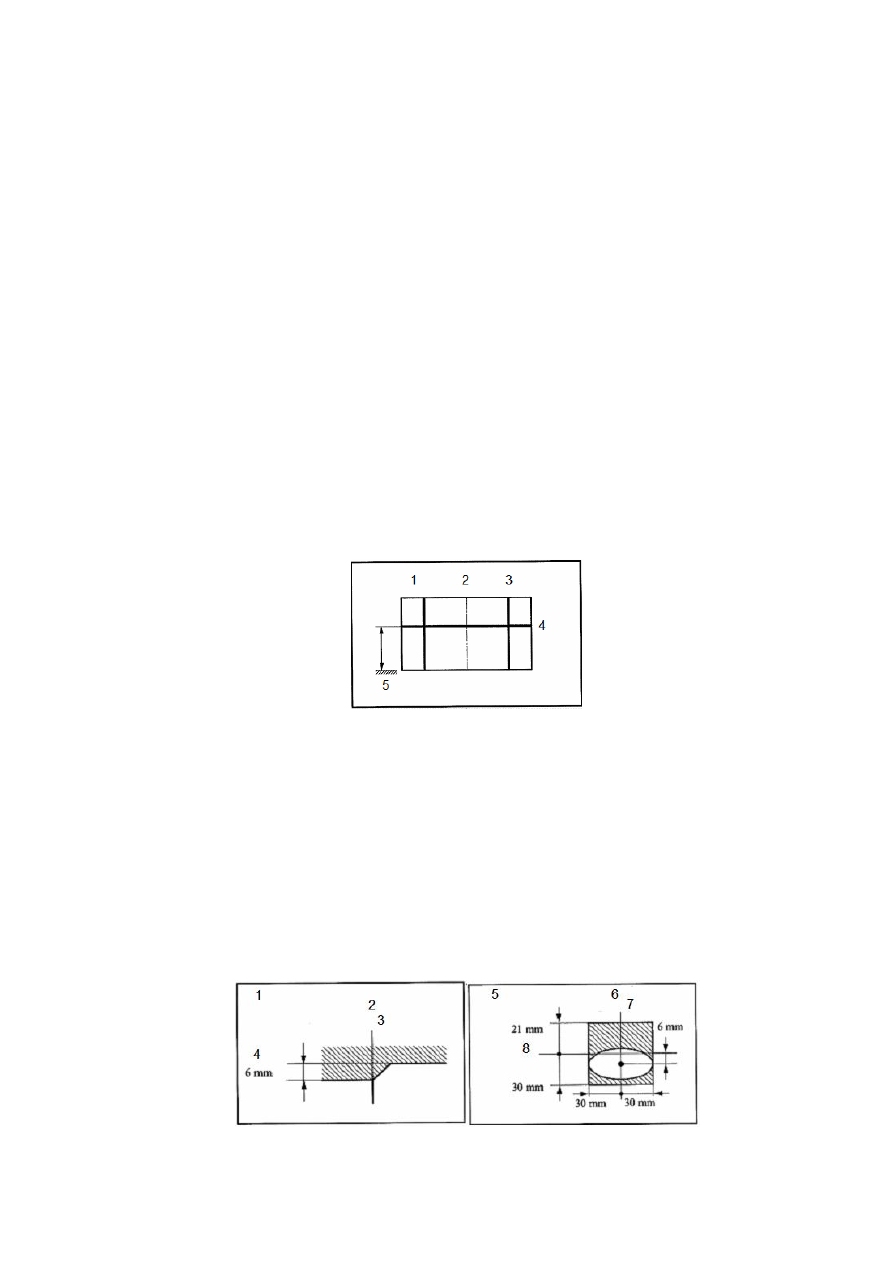

Включить передние фары и проверить границы света, которые должны находиться в заданной
зоне, как показано на следующем рисунке.



1. Ближний свет. 2. Левая линия V. 3. Правая линия V. 4. Линия H. 5. Дальний свет. 6. Левая линия V.

7. Правая линия V. 8. Линия H.



.



505

● Регулировка переднего блока фар.

Регулировка по вертикали.

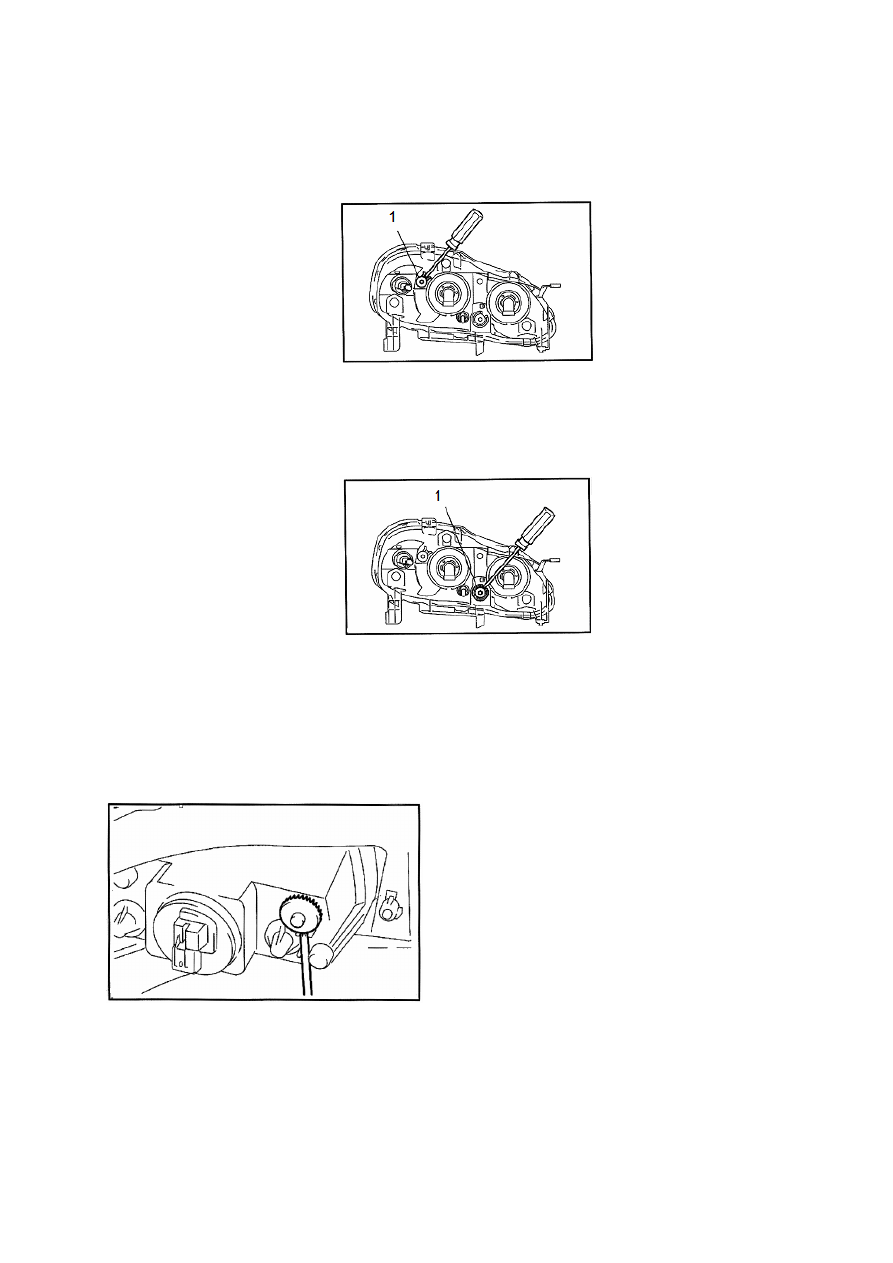

Если поворачивать регулировочный винт A с помощью отвертки по часовой стрелке, луч фары
перемещается вверх, в обратную сторону – луч перемещается вниз.



1. Регулировочный винт A.

Регулировка по горизонтали.

Если поворачивать регулировочный винт B с помощью отвертки по часовой стрелке, луч фары
перемещается влево, в обратную сторону – луч перемещается вправо.

.

1. Регулировочный винт B.

3. Регулировка противотуманных фар.

Перемещая регулировочный винт по вертикали, отрегулировать свет противотуманной фары,
как показано на рисунке. Если поворачивать регулировочный винт A с помощью отвертки по
часовой стрелке, луч противотуманной фары перемещается вверх, в обратную сторону – луч
перемещается вниз.



4. Проверка левого комбинированного переключателя (управление световыми приборами).

  (1). Проверка проводимости комбинированного переключателя световых приборов.

Если переключатель находится в положении OFF, проводимость должна присутствовать на
всех контактах. Если переключатель находится в положении TAIL, проводимость должна
присутствовать на контактах 14 и 16. Если переключатель находится в положении HEAD,
проводимость должна присутствовать на контактах 14 и 13. Разъем левого комбинированного
переключателя обозначен C8.



.



506

  (2). Проверить проводимость переключателя света передних фар.

Если переключатель находится в положении FLASH, проводимость должна присутствовать
между контактом 16 и контактами 8, 7. Если переключатель света передних фар находится в
положении LOW BEAM, проводимость должна присутствовать между контактами 16 и 14, 16
и 13. Если переключатель находится в положении HIGH BEAM, проводимость должна
присутствовать между контактами 16 и 7. Разъем левого комбинированного переключателя
обозначен C8.

  (3). Проверка проводимости переключателя сигналов поворота.

Если переключатель сигналов поворота находится в положении RIGHT, проводимость должна
присутствовать между контактами 2 и 3. Если переключатель находится в положении
NEUTRAL, проводимость должна присутствовать на всех контактах. Если переключатель
сигналов поворота находится в положении LEFT, проводимость должна присутствовать между
контактами 1 и 2. Разъем левого комбинированного переключателя обозначен C8.

  (4). Проверка проводимости выключателя передних противотуманных фар.

Если переключатель передних противотуманных фар находится в положении OFF,
проводимость между контактами 10 и 11 должна отсутствовать. Если переключатель передних
противотуманных фар находится в положении ON, проводимость между контактами 10 и 11
должна присутствовать. Разъем левого комбинированного переключателя обозначен C8.

5. Проверка реле передних противотуманных фар.

(См. параграф 5.3 в разделе 2).

6. Проверка выключателя аварийного сигнала (для системы кондиционирования с ручным
управлением).

  (1). Проверка проводимости выключателя аварийного сигнала.

Если выключатель аварийного сигнала находится в положении ON, проводимость должна
присутствовать между контактами 1 и 4. Если выключатель аварийного сигнала находится в
положении OFF, проводимость между контактами 1 и 4 должна отсутствовать. Разъем
выключателя аварийного сигнала обозначен H5.

  (2). Проверка подсветки выключателя аварийного сигнала.

Соединить положительный контакт аккумулятора с контактом 6 выключателя аварийного
сигнала, а отрицательный контакт аккумулятора – с контактом 5, при этом должна загореться
подсветка выключателя.

7. Проверка задней лампы освещения салона.

Если переключатель задней лампы освещения салона находится в положении OFF,
проводимость на всех контактах должна отсутствовать. Если переключатель задней лампы
освещения салона находится в положении DOOR, проводимость должна присутствовать
между контактами 2 и 3. Если переключатель задней лампы освещения салона находится в
положении ON, проводимость должна присутствовать между контактами 2 и 1. Разъем
выключателя задней лампы освещения салона имеет обозначение I13.

8. Проверка передней лампы освещения салона.

Если переключатель передней лампы освещения салона находится в положении ON,
проводимость должна присутствовать между контактами 2 и 5. Если переключатель передней
лампы освещения салона находится в положении OFF, проводимость между контактами 2 и 5
