Автомобили BYD F3 и F3R. Руководство - часть 128



.



495

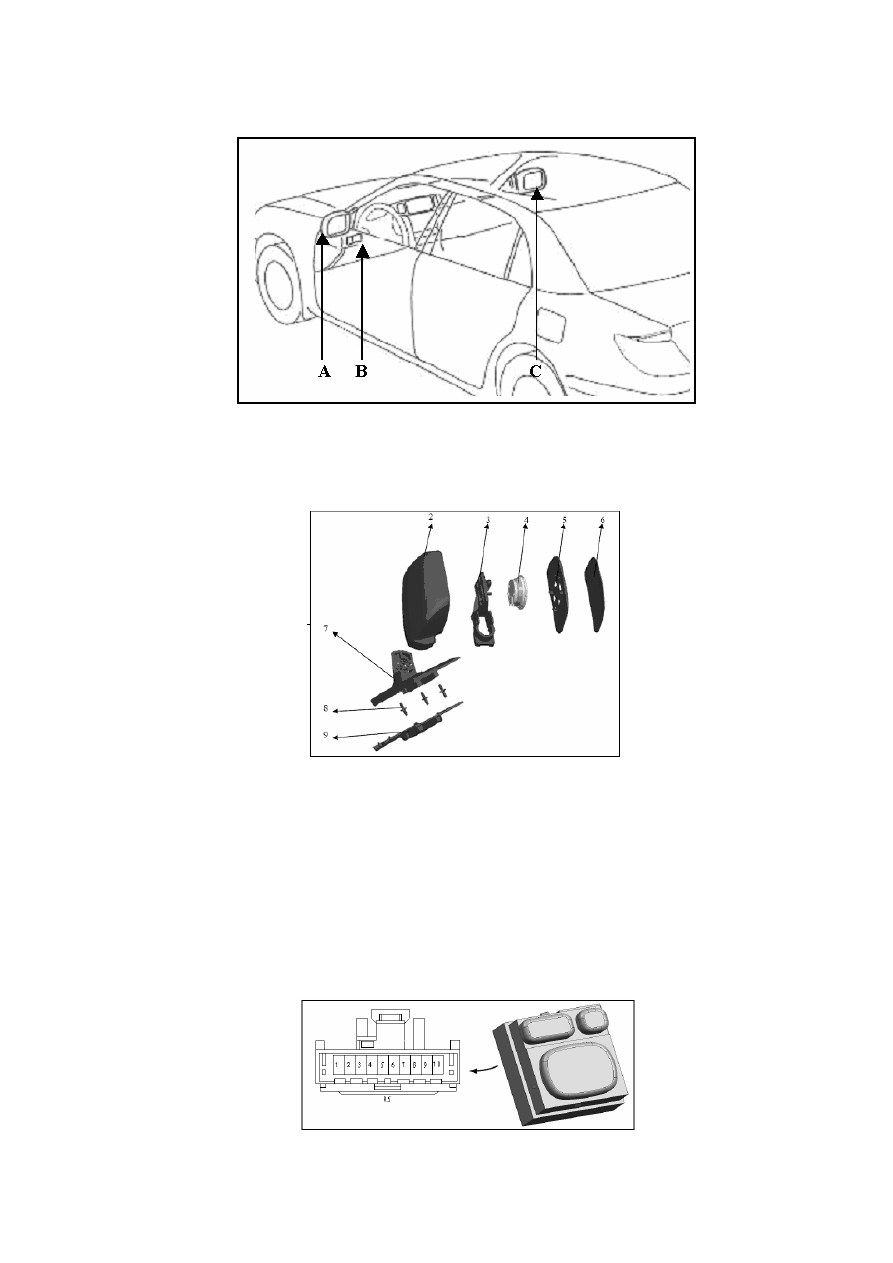

4.2.  Схема  планировки  системы  наружных  зеркал  заднего  обзора  с
электроприводом.

.

Схема планировки системы наружных зеркал заднего обзора с электроприводом – 1.

A: Левое наружное зеркало заднего обзора с электроприводом.

B: Переключатель регулировки наружных зеркал заднего обзора с электроприводом.

C: Правое наружное зеркало заднего обзора с электроприводом.

.

Схема планировки системы наружных зеркал заднего обзора с электроприводом – 2.

1: Наружное зеркало заднего обзора с электроприводом.

2: Корпус зеркала.

3: Кронштейн.

4: Переключатель на несколько положений.

5: Монтажная пластина зеркала.

6: Зеркало.

7: Основа.

8: Крепежные болты.

9: Амортизирующая подкладка.

.

Схема планировки системы наружных зеркал заднего обзора с электроприводом – 3.

.



.



496

4.3.  Напряжение  на  контактах  разъемов  системы  наружных  зеркал
заднего обзора с электроприводом.

1. Переключатель регулировки наружных зеркал заднего обзора с электроприводом (R5).

● Установить ключ в замке зажигания в положение 'ACC', выбрать левое зеркало заднего
обзора, повернуть его вправо и влево.

Влево: присутствует проводимость между контактами 8-5, сопротивление не превышает 1 Ом;
присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вправо: присутствует проводимость между контактами 8-6, сопротивление не превышает 1
Ом; присутствует проводимость между контактами 5-7, сопротивление не превышает 1 Ом.

● Установить ключ в замке зажигания в положение 'ACC', выбрать левое зеркало заднего
обзора, повернуть его вверх и вниз.

Вверх: присутствует проводимость между контактами 8-4, сопротивление не превышает 1 Ом;
присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вниз: присутствует проводимость между контактами 8-6, сопротивление не превышает 1 Ом;
присутствует проводимость между контактами 4-7, сопротивление не превышает 1 Ом.

● Установить ключ в замке зажигания в положение 'ACC', выбрать правое зеркало заднего
обзора, повернуть его вправо и влево.

Влево: присутствует проводимость между контактами 8-2, сопротивление не превышает 1 Ом;
присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вправо: присутствует проводимость между контактами 8-6, сопротивление не превышает 1
Ом; присутствует проводимость между контактами 2-7, сопротивление не превышает 1 Ом.

● Установить ключ в замке зажигания в положение 'ACC', выбрать правое зеркало заднего
обзора, повернуть его вверх и вниз.

Вверх: присутствует проводимость между контактами 8-3, сопротивление не превышает 1 Ом;
присутствует проводимость между контактами 6-7, сопротивление не превышает 1 Ом.

Вниз: присутствует проводимость между контактами 8-6, сопротивление не превышает 1 Ом;
присутствует проводимость между контактами 3-7, сопротивление не превышает 1 Ом.

2. Электропривод зеркал заднего обзора (R13, R14).

● Установить ключ в замке зажигания в положение 'ACC', выбрать зеркало заднего обзора,
повернуть его вправо и влево.

1 (+) 5 (-): электропривод вращается соответственно повороту зеркало в левую сторону.

1 (-) 5 (+): электропривод вращается соответственно повороту зеркало в правую сторону.

● Установить ключ в замке зажигания в положение 'ACC', выбрать зеркало заднего обзора,
повернуть его вверх и вниз.

  6 (+) 5 (-): электропривод вращается соответственно повороту зеркало в верхнюю сторону.

  6 (-) 5 (+): электропривод вращается соответственно повороту зеркало в нижнюю сторону.



.



497

4.4.  Таблица  диагностики  отказов  системы  наружных  зеркал  заднего
обзора с электроприводом.

Признаки

Причины

Признаки

Причины

Система

наружных зеркал с

электроприводом

не работает

1. Перегорел плавкий

предохранитель системы.

2. Отказ переключателя

регулировки положения зеркал.

3. Отказ электропривода зеркал.

4. Повреждена кабельная шина.

Система

наружных зеркал с

электроприводом

функционирует

ненормально

1. Отказ переключателя

регулировки положения зеркал.

2. Отказ электропривода

зеркал.

3. Повреждена кабельная шина.

4.5.

Проверка

компонентов

системы

зеркал

заднего

обзора

с

электроприводом.

1. Проверить работу переключателя регулировки наружных зеркал заднего обзора с
электроприводом при включении электропитания.

Проверка выполняется по приведенной выше таблице, в случае обнаружения несоответствия
требованиям заменить переключатель регулировки наружных зеркал заднего обзора с
электроприводом.

2. Проверить работу электроприводов регулировки наружных зеркал заднего обзора.

Проверка выполняется по приведенной выше таблице, в случае обнаружения несоответствия
требованиям заменить электропривод наружных зеркал заднего обзора, проводной разъем
электропривода соответствует разъему R13, R14.

Раздел 5. Внутреннее зеркало заднего обзора.

5.1. Описание.



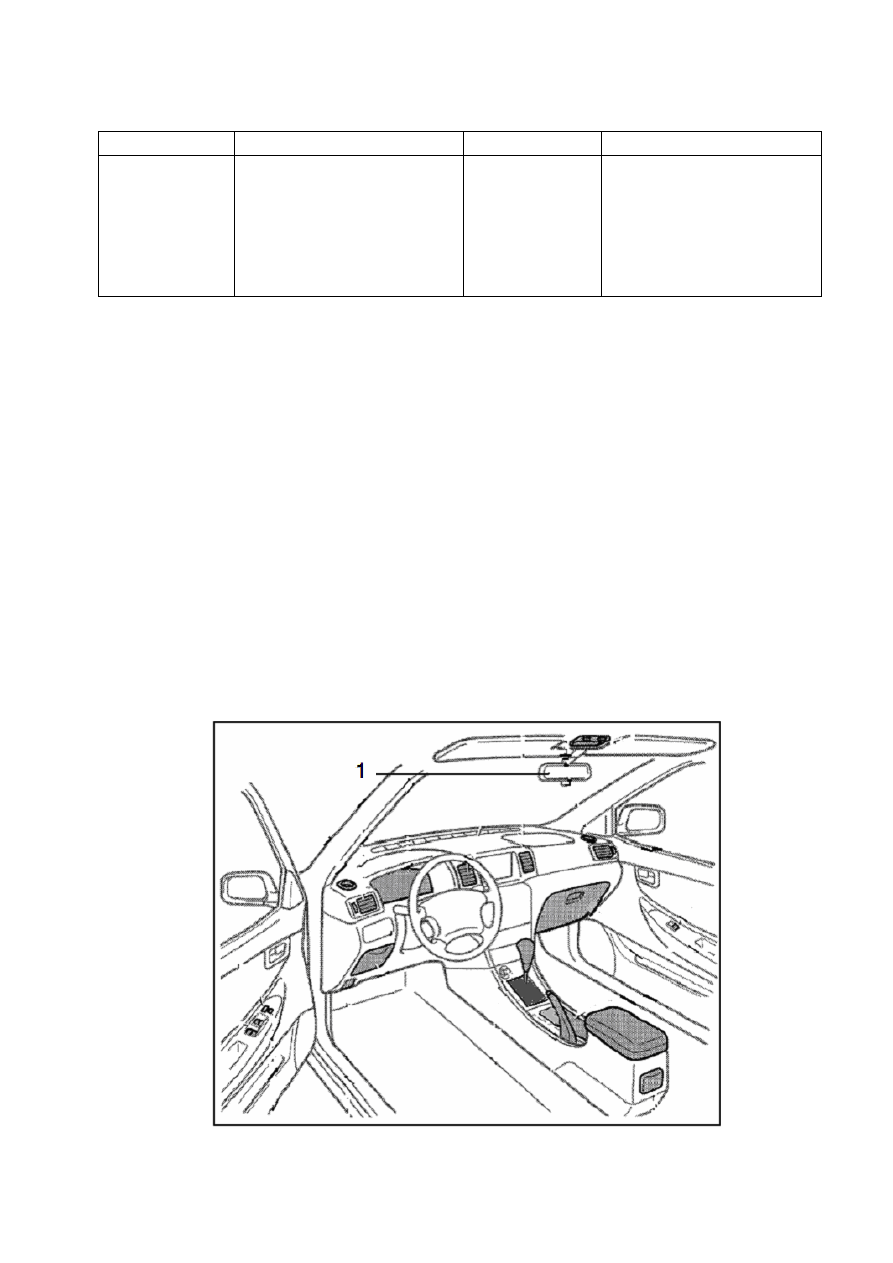

1. Внутреннее зеркало заднего обзора.





.



498

Внутреннее зеркало заднего обзора также выполняет функцию показа направления, после
поворота ключа в замке зажигания в положение "ACC" для удобства водителя на нем
выводится направление движения автомобиля. Кроме того, зеркало оборудовано
фоточувствительным датчиком, фоновый цвет зеркала изменяется соответственно изменению
яркости наружного освещения, благодаря чему не возникают блики, мешающие водителю.

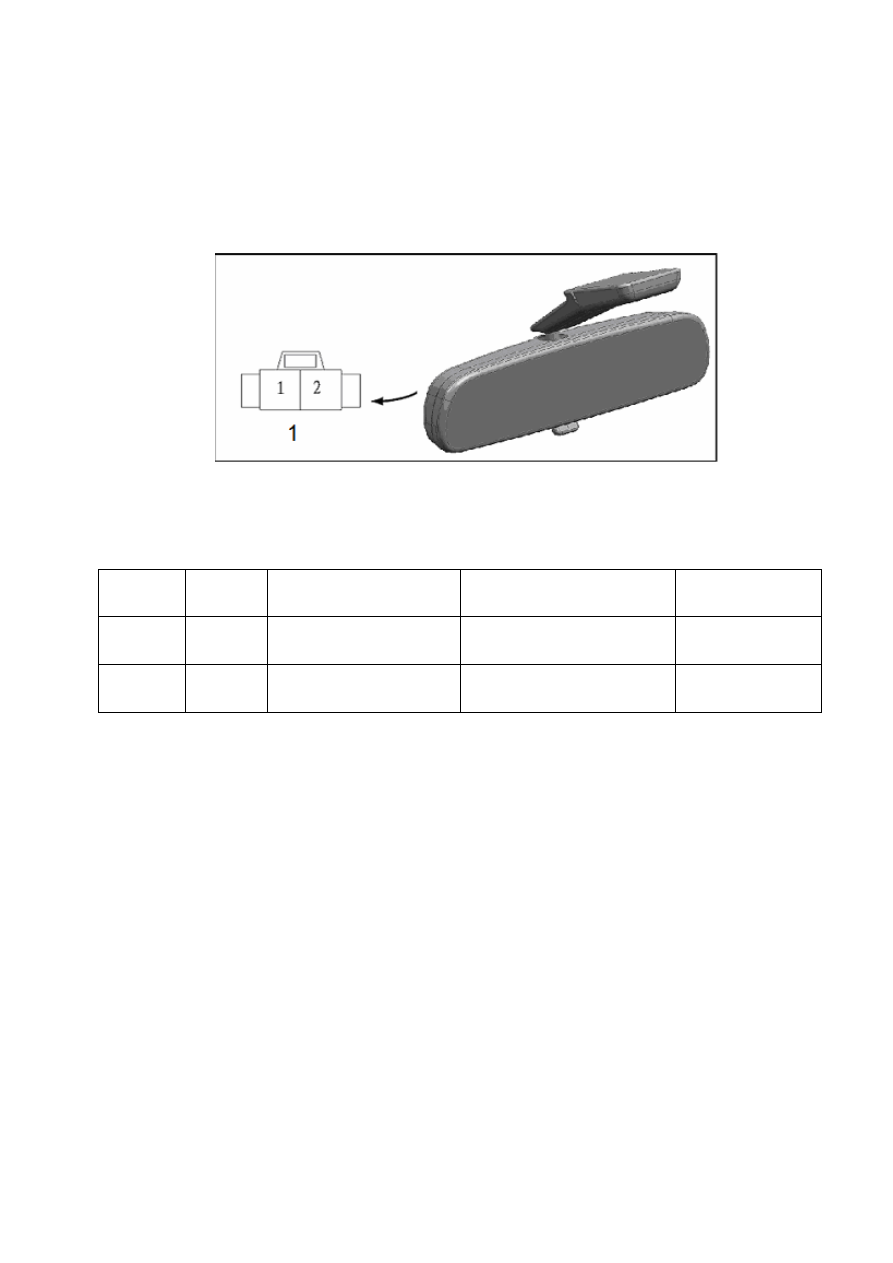

5.2. Схема внутреннего зеркала заднего обзора.



Схема внутреннего зеркала заднего обзора – 1.

1. Проводной разъем.

5.3. Напряжение на контактах внутреннего зеркала заднего обзора.

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Белый /

черный

Электрическое заземление

Постоянно

< 1 Ом

2 – масса

Белый /

синий

Ввод электропитания ACC

Замок зажигания - 'ACC',

постоянно

10-14В

Раздел 6. Система освещения.

6.1. Описание.

Система освещения обеспечивает освещение при движении в ночных условиях, наружные
осветительные приборы включают передние фары, световой сигнал движения задним ходом,
подсветку номерного знака, противотуманные фары и другие приборы; внутренние
осветительные приборы включают подсветку приборной панели, внутреннюю лампу для
чтения, лампу освещения багажного отделения, дверные лампы, индикаторы переключателей
и другие устройства. Лампы, установленные в заданном положении, вместе с выключателями,
проводами и плавкими предохранителями образуют систему освещения. Система освещения
также выполняет функцию предупреждающей сигнализации, она выдает световые сигналы,
предупреждающие водителей других автомобилей и пассажиров и обеспечивающие
безопасность движения, световые сигналы включают сигналы поворота, сигналы тормоза,
аварийные сигналы, габаритные сигналы и так далее. Система освещения состоит из
следующих частей.
