499

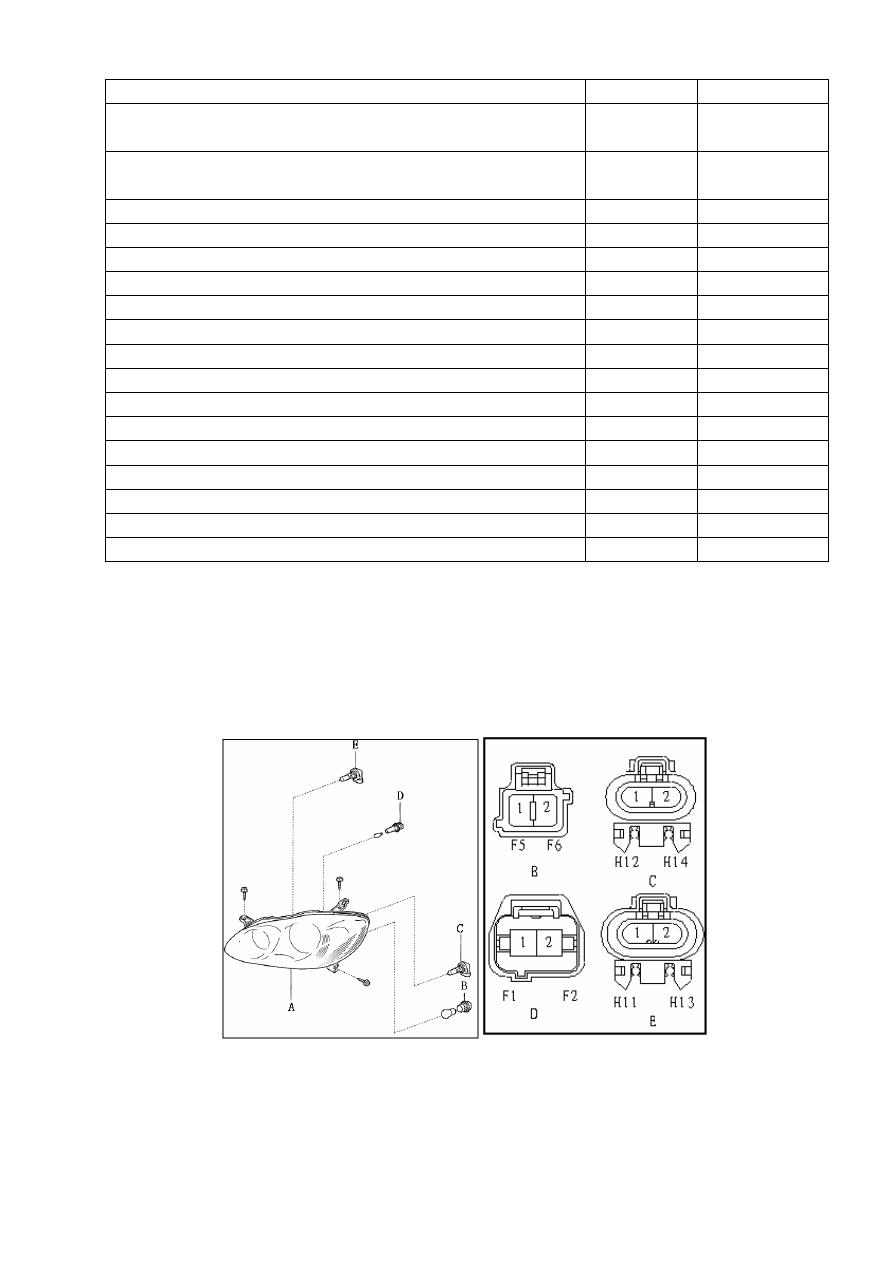

Наименование

Тип лампы

Спецификация

Лампы ближнего света фар переднего комбинированного блока световых

приборов

H7

12В, 55Вт

Лампы дальнего света фар переднего комбинированного блока световых

приборов

H1

12В, 60Вт

Малые огни переднего комбинированного блока световых приборов

W5W

12В, 5Вт

Сигналы поворота комбинированного блока световых приборов

PY21W

12В, 21Вт

Боковые повторители сигнала поворота

WY5W

12В, 5Вт

Передние противотуманные фары

H3

12В, 55Вт

Малые огни заднего комбинированного блока световых приборов

LED

12В, 0,5Вт

Тормозные сигналы заднего комбинированного блока световых приборов

LED

12В, 4Вт

Сигналы заднего хода заднего комбинированного блока световых приборов

P21W

12В, 21Вт

Сигналы поворота заднего комбинированного блока световых приборов

PY21W

12В, 21Вт

Задние противотуманные фары

W21W

12В, 21Вт

Лампы подсветки номерного знака

W5W

12В, 5Вт

Верхний повторитель тормозного сигнала

W16W

12В, 16Вт

Передняя лампа освещения салона

Ba9S5W

12В, 5Вт

Задняя лампа освещения салона

C10W

12В, 10Вт

Лампа освещения багажного отделения

W5W

12В, 5Вт

Дверные лампы

W5W

12В, 5Вт

Примечание: не использовать лампы с другими характеристиками во избежание повреждения
световых приборов. Не касаться галогенных ламп руками, не допускать попадания на
поверхность ламп маслянистых веществ во избежание сокращения эксплуатационного
ресурса ламп.

6.2. Схема планировки системы освещения.

1. Передний комбинированный блок световых приборов.

.

A: Передний комбинированный блок световых приборов.

B: Передний сигнал поворота.

C: Передняя фара ближнего света.

D: Передний малый огонь.

E: Передняя фара дальнего света.



.



500

2. Задний комбинированный блок световых приборов.



3. Боковой повторитель сигнала поворота / передняя противотуманная фара.

.

4. Задняя противотуманная фара.

.

5. Верхний повторитель тормозного сигнала / дверная лампа.



.

A: Верхний повторитель тормозного сигнала (H10).

B: Дверная лампа (D14, D15).







.



501

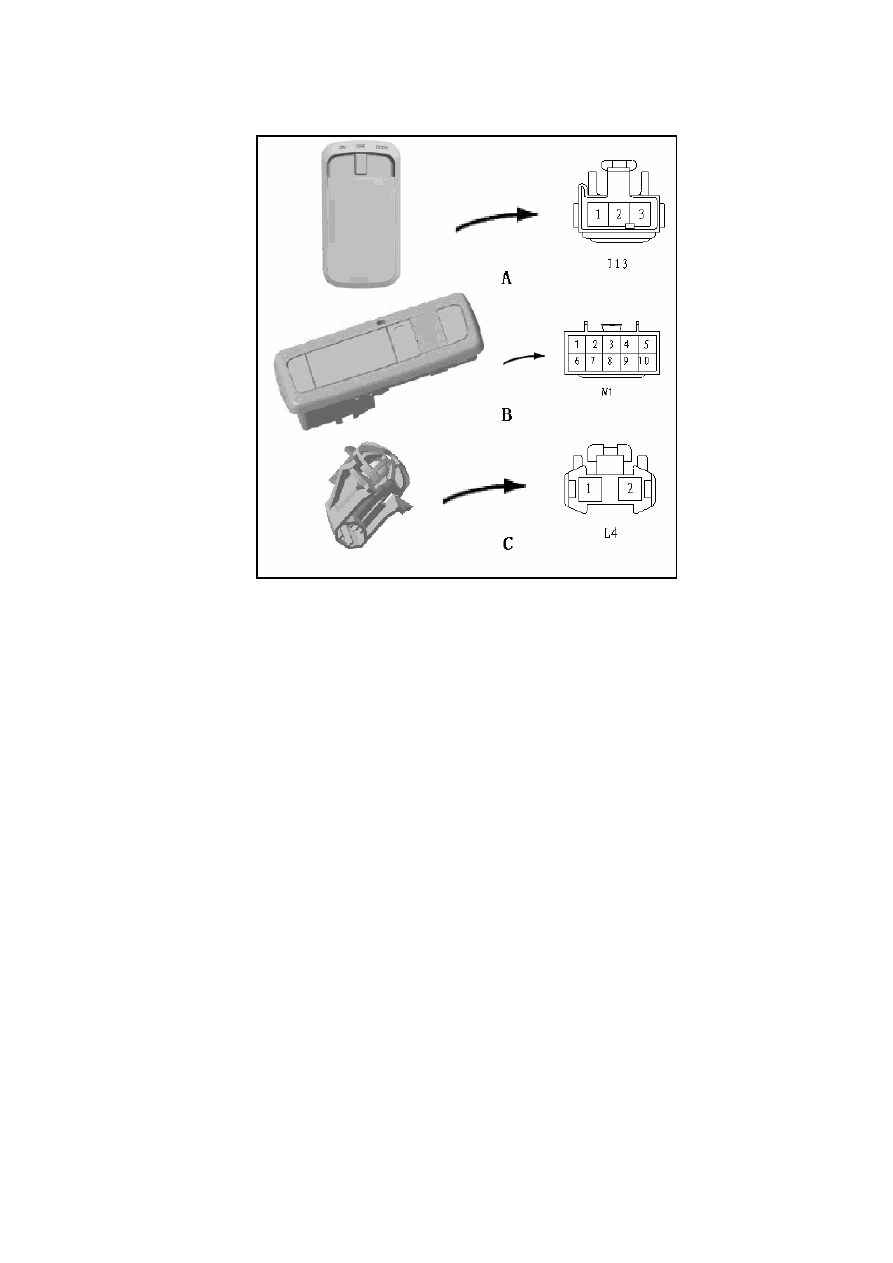

6. Задняя внутренняя лампа для чтения / передняя внутренняя лампа для чтения / лампа
освещения багажного отделения.

.

A: Задняя внутренняя лампа для чтения.

B: Передняя внутренняя лампа для чтения.

C: Лампа освещения багажного отделения.



6.3. Напряжение на контактах разъемов системы освещения.

Электрическое напряжение на контактах разъемов системы освещения указано на
принципиальных схемах.

6.4. Ремонт системы освещения.

1. Демонтаж передних фар.

Процедура демонтажа одинаковая для фар с левой и правой стороны, установка выполняется в
последовательности, обратной процедуре демонтажа.

● Снять решетку радиатора.

● Снять внутреннюю панель переднего левого крыла.

● Снять внутреннюю панель переднего правого крыла.

● Снять передний бампер.

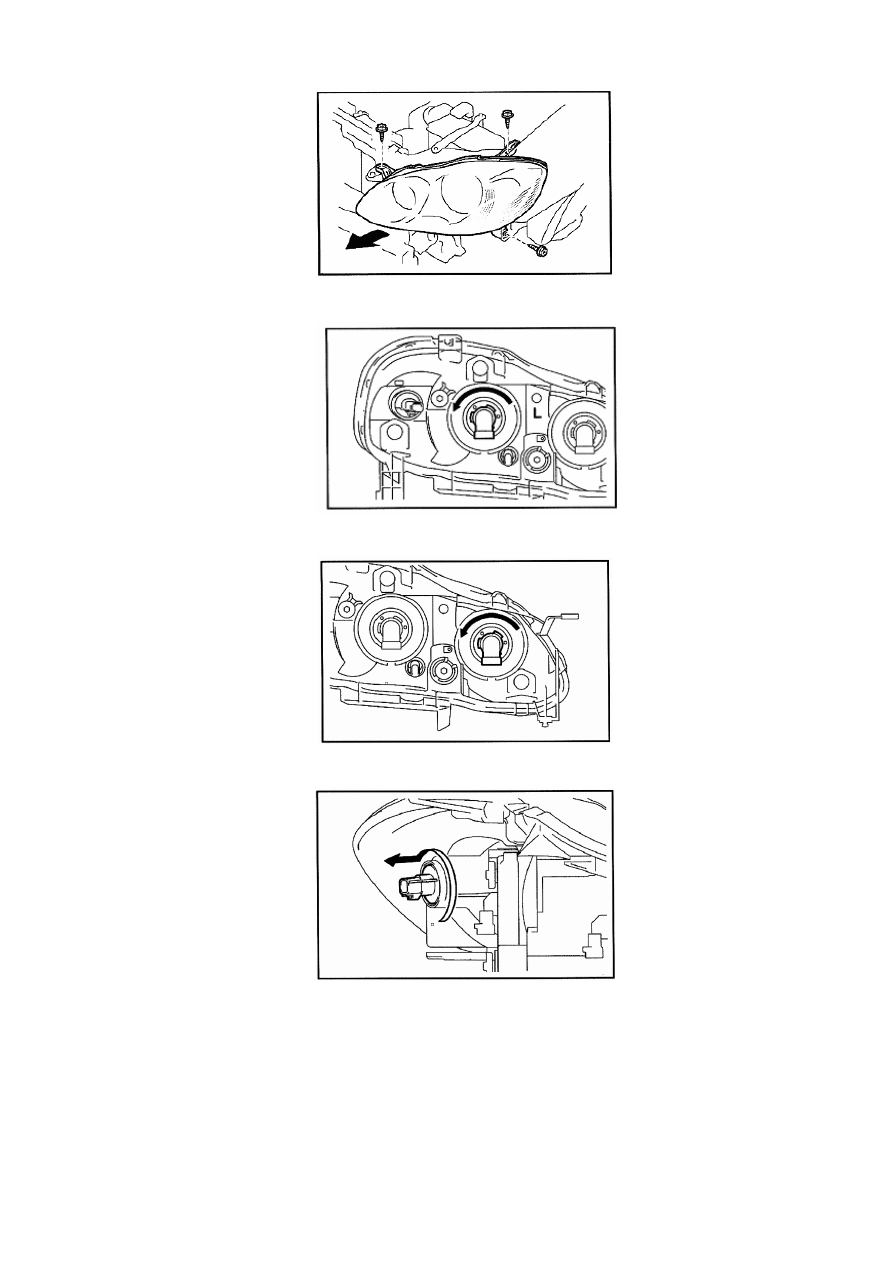

● Снять переднюю левую фару.

Открутить три болта.

Вынуть переднюю левую фару в сборе в направлении, обозначенном стрелкой на рисунке
ниже, затем снять кронштейн с кузова автомобиля.

Разъединить разъем подключения каждой лампы.



.



502

.

● Снять лампу передней левой фары ближнего света, как показано на рисунке.



● Снять лампу передней левой фары дальнего света, как показано на рисунке.

.

● Снять лампу переднего левого сигнала поворота, как показано на рисунке.

.

● Снять лампу переднего левого малого огня, как показано на рисунке.
