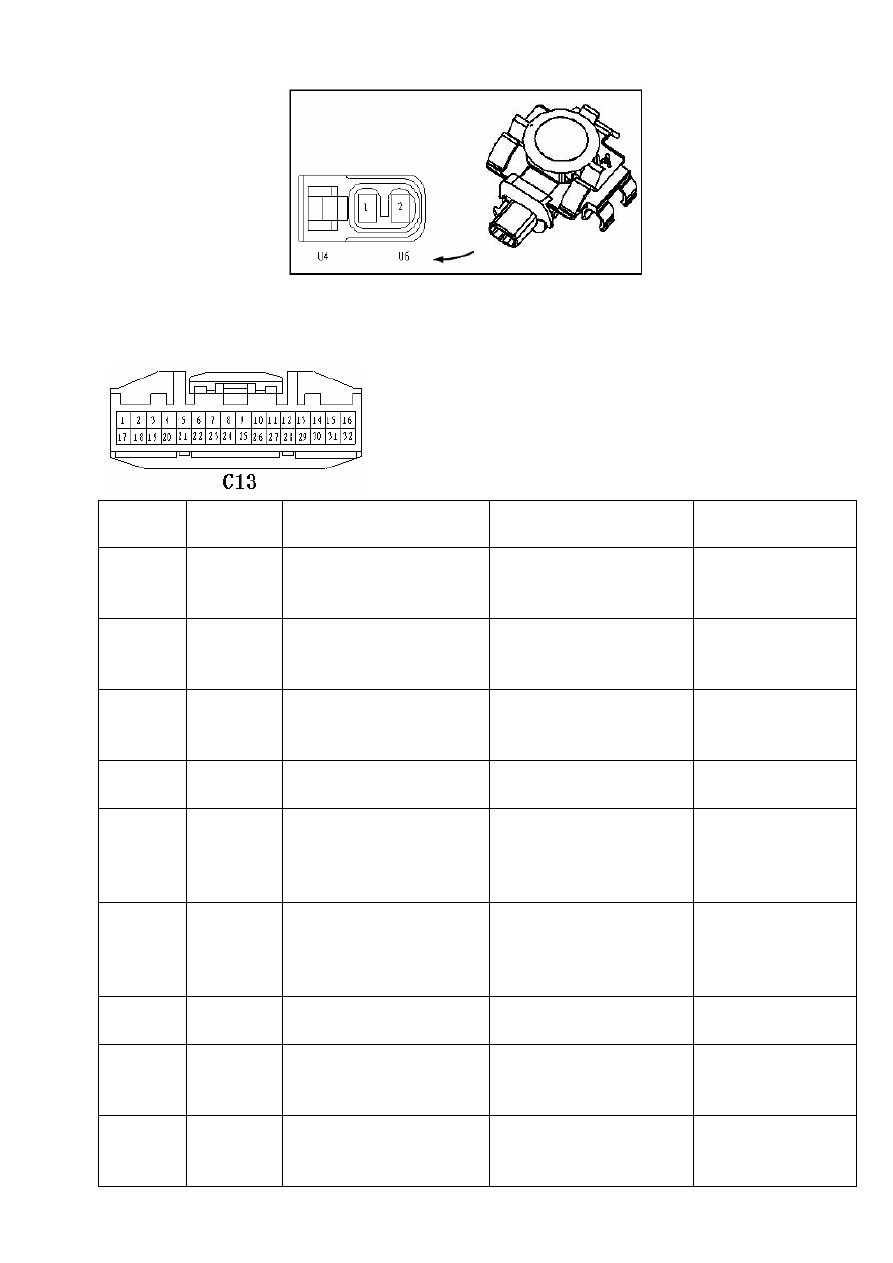

539 . Схема планировки системы радара заднего хода - 4. 9.3. Напряжение на контактах разъемов системы радара заднего хода.

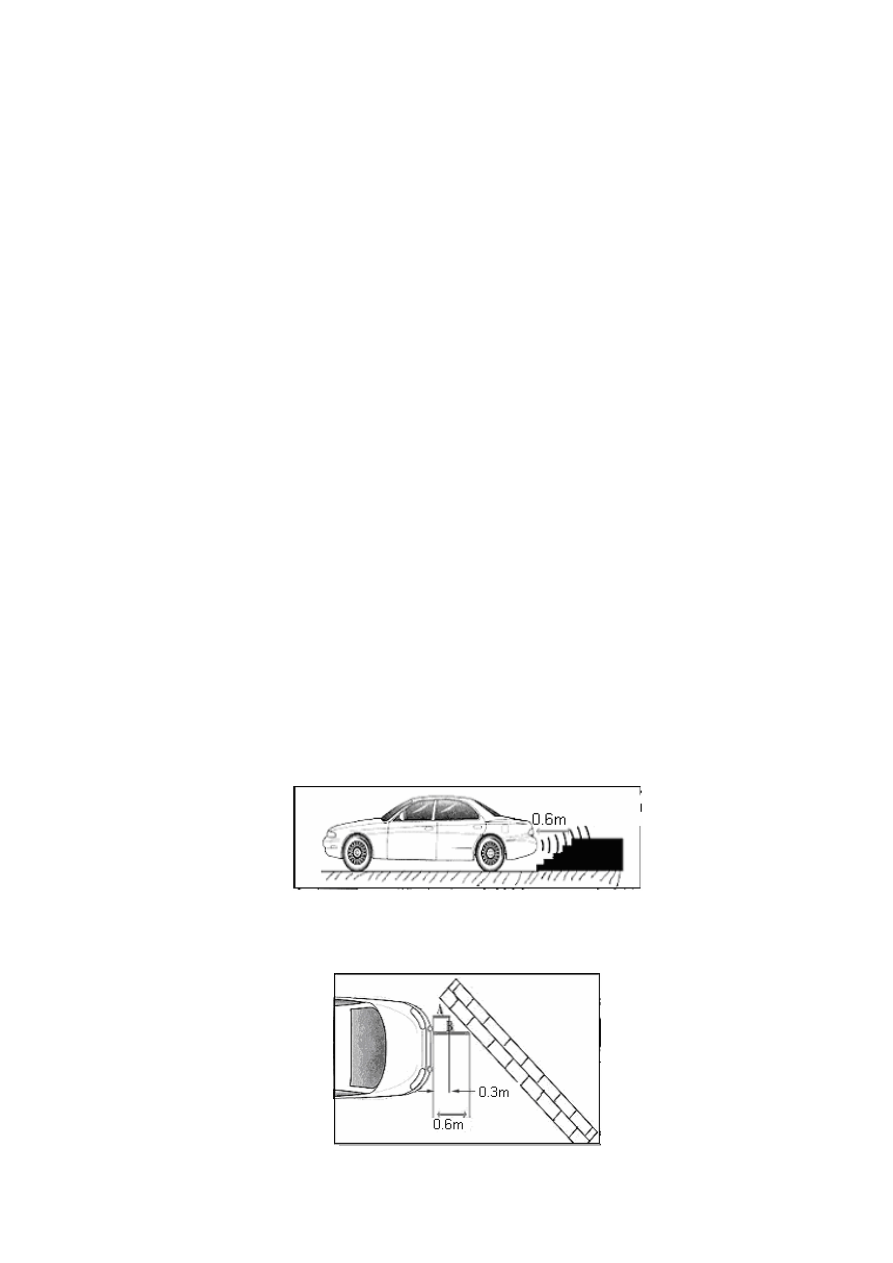

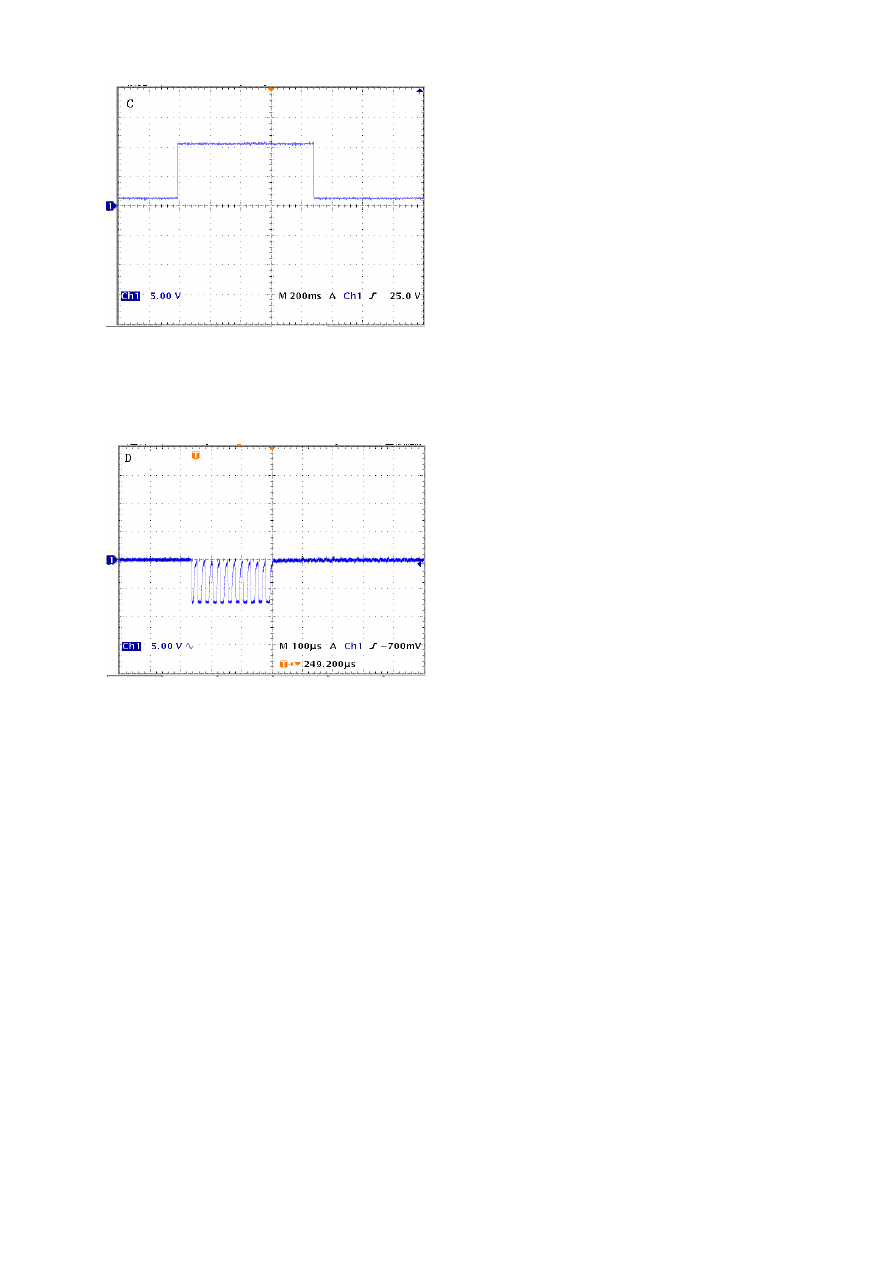

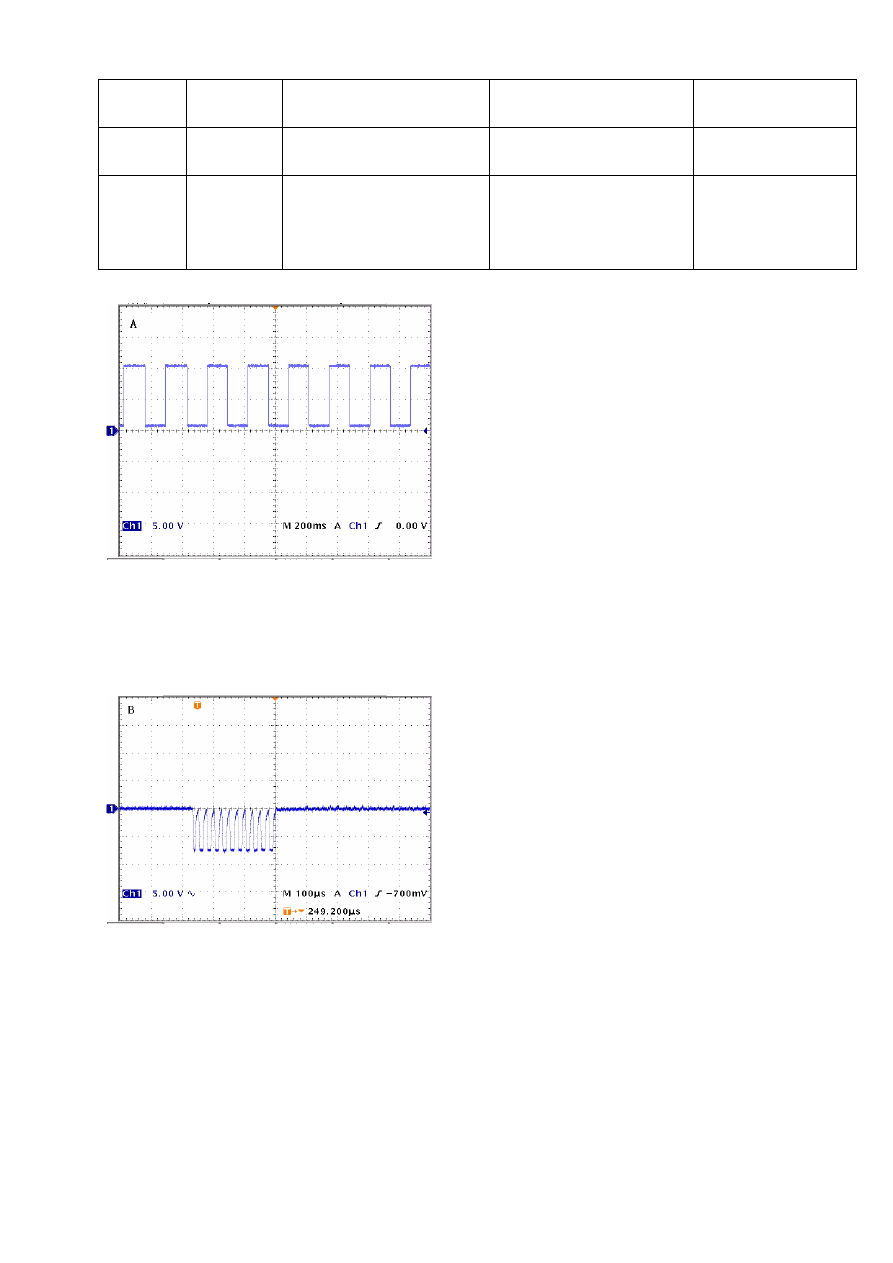

Проверяем ый контакт Цвет провода Описание контакта Условия проверки Стандартные параметры 5 – масса Красный / черный Ввод сигнала движения задним ходом Замок зажигания - 'ON', включение передачи заднего хода, постоянно 10-14В 6 – масса Синий Привод звукового сигнала заднего хода Включен звуковой сигнал движения задним ходом, постоянно Импульсный сигнал (A) 7 – масса Оранжевый Привод светодиодного индикатора движения задним ходом Включен индикатор радара заднего хода, постоянно < 3В 9 – масса Белый / черный Заземление электронного блока управления Постоянно < 1 Ом 10 – масса Фиолетовы й / белый Ввод сигнала скорости движения автомобиля Замок зажигания - ON, медленное вращение ведущих колес Импульсный сигнал (см. описание комбинированного блока приборов, A10) 12 – масса Серый / красный Привод правого датчика радара заднего хода Передача сигнала с электронного блока управления на датчик радара заднего хода Импульсный сигнал (B) 16 – масса Желтый / зеленый Заземление датчика радара заднего хода Постоянно < 1 Ом 19 – масса Розовый / черный Выключатель электропитания радара заднего хода Замок зажигания - ON, выключатель радара заднего хода – ON, постоянно 10-14В 22 – масса Фиолетовы й / зеленый Привод сигнала самодиагностики радара заднего хода Замок зажигания - ON, включение радара заднего хода Импульсный сигнал (C) |
