2.3.9. Источник электропитания IG.

● Проверка цепи.



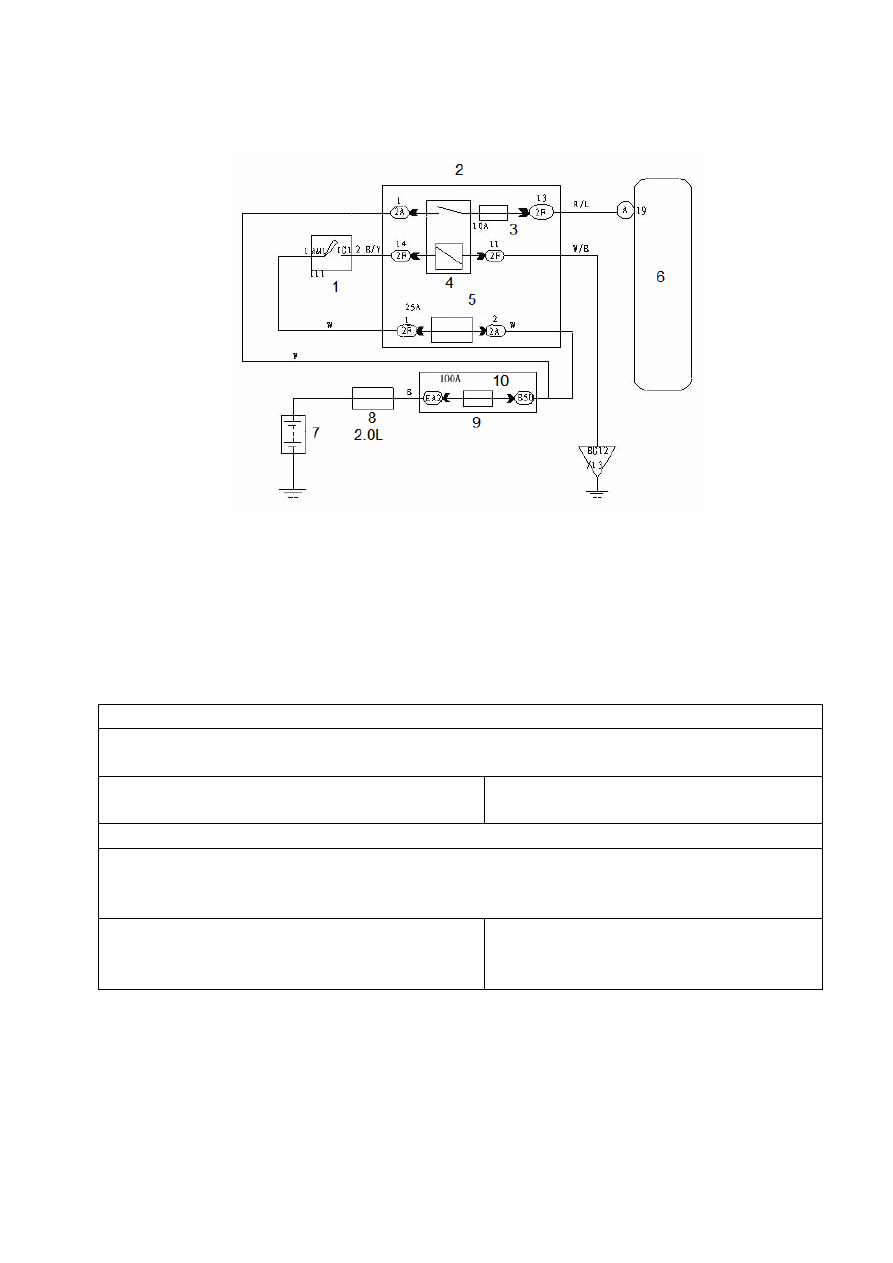

Рисунок 8-5-21.

Цепь источника электропитания IG.

1. Замок зажигания. 2. Блок разъемов. 3. Блок приборов. 4. Зажигание №1. 5. Привод зажигания №1.

6. Модуль управления кондиционером. 7. Аккумулятор. 8. Левая передняя магистраль.

9. Блок плавких предохранителей. 10. Основное электропитание.

● Процедура проверки.

1. Проверить плавкий предохранитель блока приборов.

Вынуть плавкий предохранитель блока приборов из блока реле двигателя и проверить его на предмет

перегорания.

Нормально – перейти к выполнению следующей

операции.

Если плавкий предохранитель перегорел,

заменить его.

2. Проверить контроллер системы кондиционирования.

Снять контроллер кондиционера, не отсоединяя разъем, перевести ключ в замке зажигания в положение ON,

измерить электрическое напряжение между контактом A19 контроллера кондиционера и массой. Нормальное

напряжение – 10-14В.

Нормально – продолжить проверку.

В случае обнаружения неполадок

отремонтировать или заменить кабельную шину

или разъемы.















444

2.3.10. Цепь источника электропитания ACC.

● Проверка цепи.



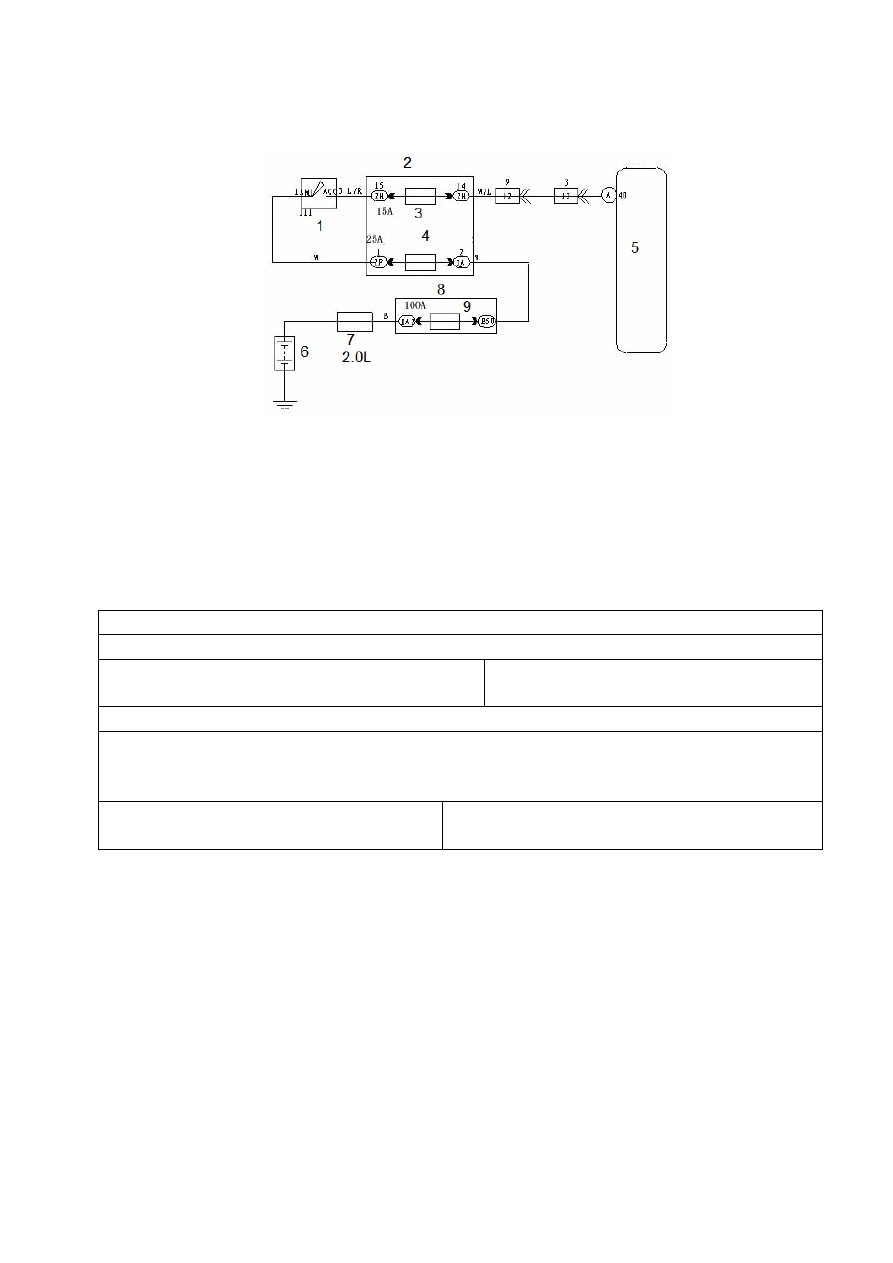

Рисунок 8-5-22.

Цепь источника электропитания ACC.

1. Замок зажигания. 2. Блок разъемов. 3. Прикуриватель. 4. Привод зажигания №1.

5. Модуль управления кондиционером. 6. Аккумулятор. 7. Левая передняя магистраль.

8. Блок плавких предохранителей. 9. Основное электропитание.

● Процедура проверки.

1. Проверить плавкий предохранитель прикуривателя.

Вынуть плавкий предохранитель прикуривателя 15А и проверить его на предмет перегорания.

Нормально – перейти к выполнению следующей

операции.

Если плавкий предохранитель перегорел,

заменить его.

2. Проверить контроллер системы кондиционирования.

Снять контроллер кондиционера, не отсоединяя разъем, перевести ключ в замке зажигания в положение ACC,

измерить электрическое напряжение между контактом 40-C19 контроллера кондиционера и массой.

Нормальное напряжение – 10-14В.

Нормально – продолжить проверку.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину или разъемы.

























445

2.3.11. Цепь реле обогревателя заднего ветрового стекла.

● Проверка цепи.



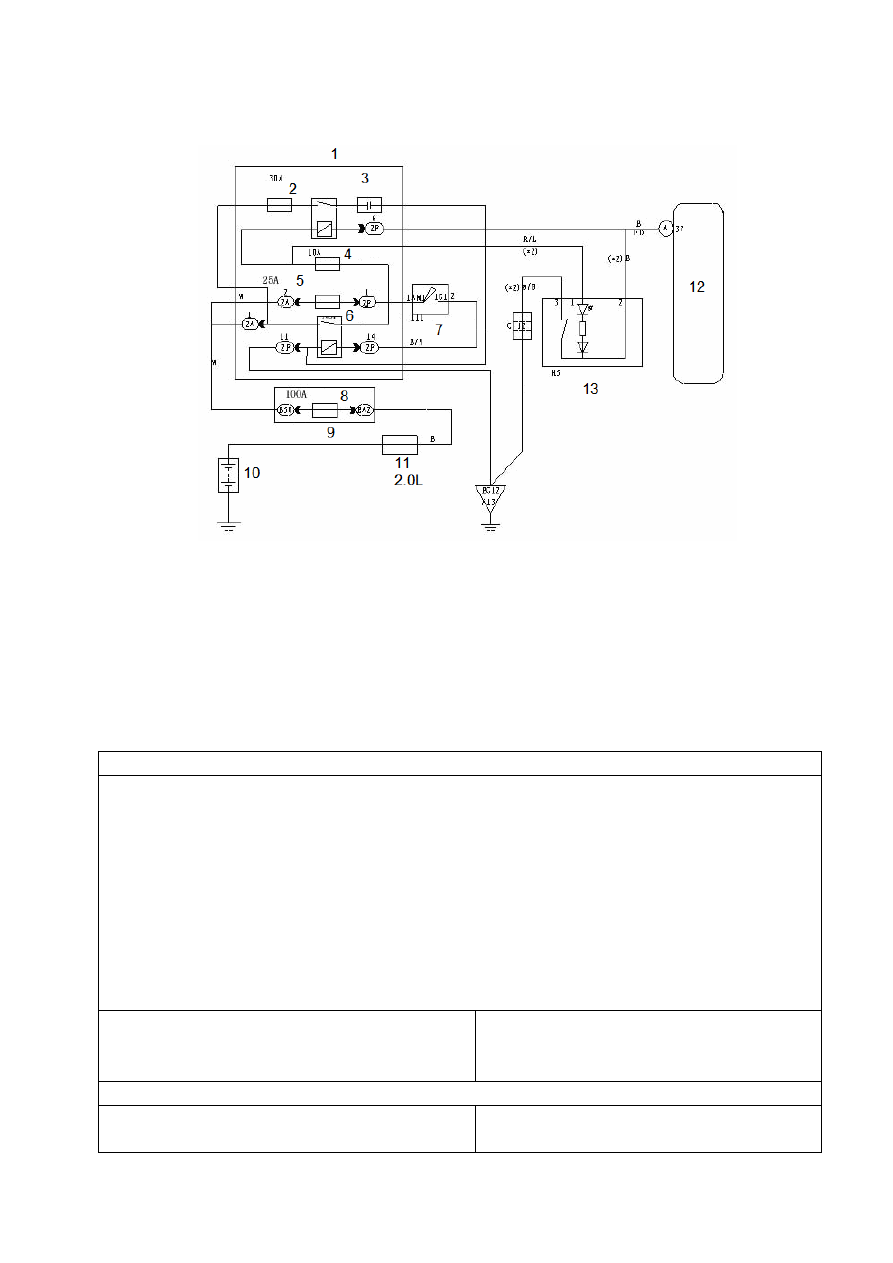

Рисунок 8-5-23.

Цепь реле обогревателя заднего ветрового стекла.

1. Блок разъемов. 2. Обогреватель. 3. Фильтр помех. 4. Блок приборов. 5. Привод зажигания №1. 6. Зажигание №1.

7. Замок зажигания. 8. Основное электропитание. 9. Блок плавких предохранителей. 10. Аккумулятор.

11. Левая передняя магистраль. 12. Модуль управления кондиционером.

13. Выключатель обогревателя заднего ветрового стекла.

● Процедура проверки.

1. Проверить контроллер системы кондиционирования.

  (1). Снять контроллер кондиционера (для автоматической системы кондиционирования), перевести ключ в

замке зажигания в положение OFF, измерить электрическое напряжение между контактом 37-C11 контроллера

кондиционера и массой. Нормальное напряжение – менее 1В. Повернуть ключ в замке зажигания в положение

"ON". Электрическое напряжение между контактом 37-C11 контроллера кондиционера и кузовом должно

составлять 10-14В.

  (2). Снять контроллер кондиционера (для автоматической системы кондиционирования), перевести ключ в

замке зажигания в положение OFF, измерить электрическое напряжение между контактами 1-H5, 2-H5

контроллера кондиционера и массой. Нормальное напряжение – менее 1В. Повернуть ключ в замке зажигания

в положение "ON". Электрическое напряжение между контактами 1-H5, 2-H5 контроллера кондиционера и

массой кузова должно составлять 10-14В.

Нормально – отремонтировать или заменить контроллер

кондиционера, выключатель обогревателя заднего

ветрового стекла.

Ненормально – перейти к выполнению следующей

операции.

2. Проверить реле обогревателя.

Нормально – отремонтировать или заменить кабельную

шину или разъемы.

Ненормально – заменить реле.





446

2.3.12. Проверка регулировочного сопротивления частоты вращения нагнетателя (для системы
кондиционирования с ручным управлением).

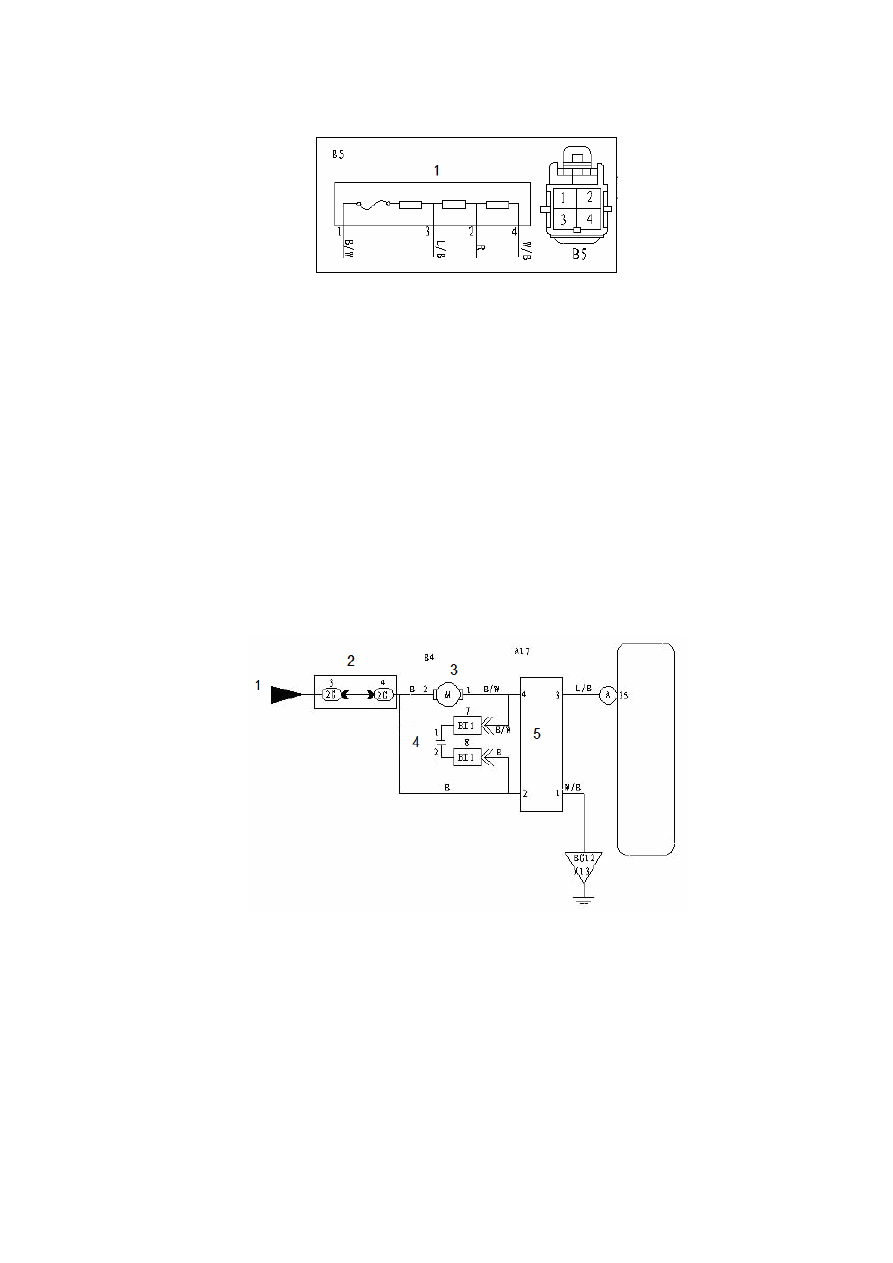

Рисунок 8-5-24.

Цепь регулировочного сопротивления частоты вращения нагнетателя.

1. Регулировочное сопротивление частоты вращения нагнетателя.

Измерить сопротивление между контактами регулировочного сопротивления частоты
вращения нагнетателя.

Сопротивление между контактами 1-B5 и 2-B5 должно составлять 1,2-1,6 Ом.

Сопротивление между контактами 1-B5 и 2-B5 должно составлять 0,35-0,45 Ом.

Сопротивление между контактами 1-B5 и 2-B5 должно составлять 2,2-3,0 Ом.

В случае обнаружения отклонения от нормы заменить регулировочное реле.

2.3.13. Проверка цепи электропривода нагнетателя.

● Проверка цепи.



Рисунок 8-5-25.

Цепь электропривода нагнетателя.

1. От реле обогревателя. 2. Блок разъемов. 3. Электропривод нагнетателя.

4. Фильтр помех. 5. Сервоблок кондиционера.
