3. Проверить кабельную шину или разъем между контроллером кондиционера и электроприводом регулировки

температуры.

  (1). Отсоединить разъем электропривода регулировки температуры.

  (2). Отсоединить разъем контроллера кондиционера.

  (3). Измерить сопротивление между контактом 2-А23 электропривода регулировки температуры и контактом

3-C11 контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (4). Измерить сопротивление между контактом 2-А23 электропривода регулировки температуры и контактом

8-C11 контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (5). Измерить сопротивление между контактом 5-А23 электропривода регулировки температуры и контактом

12-C11 контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (6). Измерить сопротивление между контактом 6-А23 электропривода регулировки температуры и контактом

5-C11 контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (7). Измерить сопротивление между контактом 7-А23 электропривода регулировки температуры и контактом

11-C11 контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (8). Измерить сопротивление между контактом 3-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

  (9). Измерить сопротивление между контактом 8-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

    (10). Измерить сопротивление между контактом 12-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

  (11). Измерить сопротивление между контактом 5-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

  (12). Измерить сопротивление между контактом 11-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

Нормально – заменить контроллер

кондиционера.

В случае обнаружения неполадок отремонтировать или заменить

кабельную шину или разъемы.

























440

2.3.6. Проверка отказа датчика освещенности.

● Проверка цепи.



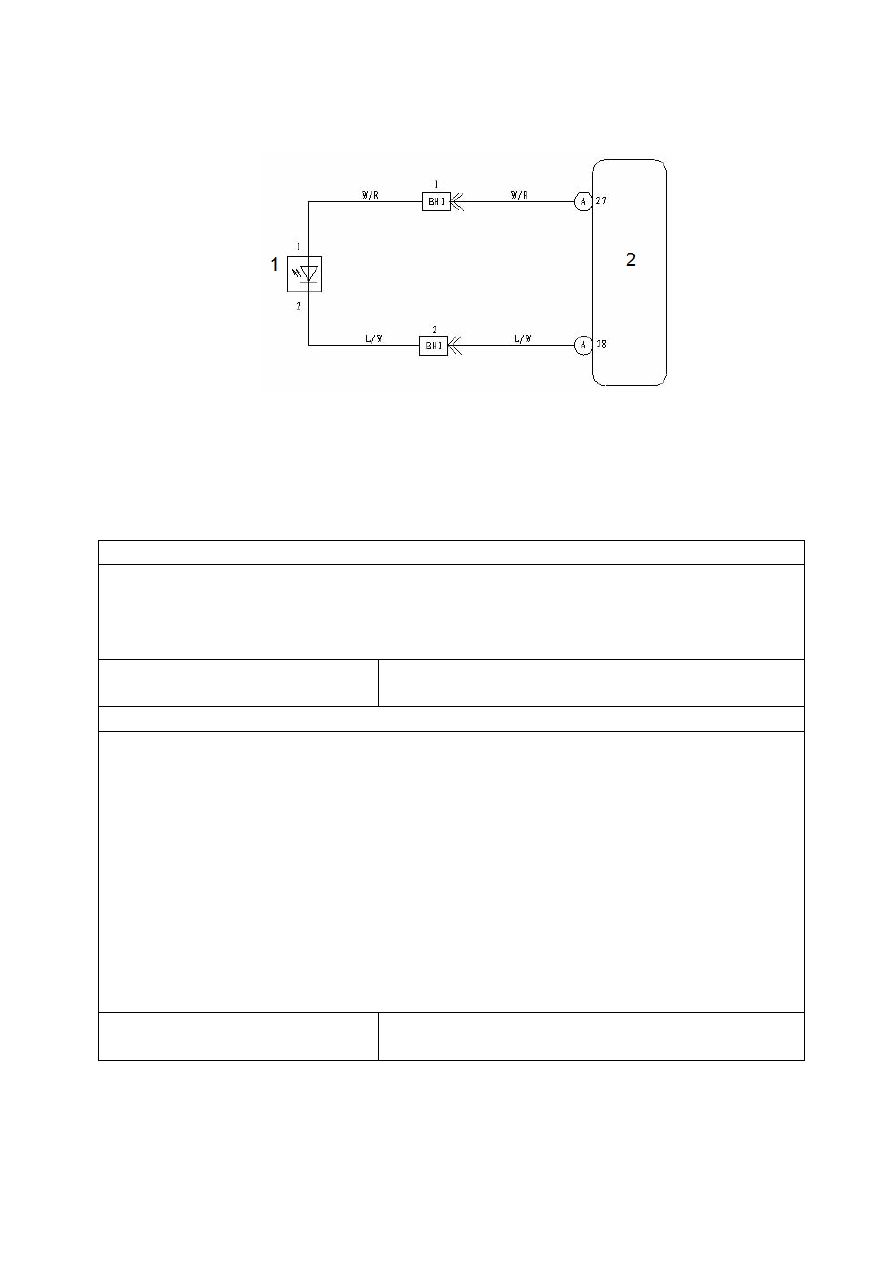

Рисунок 8-5-18.

Проверка контура датчика освещенности.

1. Датчик освещенности. 2. Модуль управления кондиционером.

● Процедура проверки.

1. Проверка датчика освещенности.

Снять датчик освещенности и подключить его через сопротивление 36 кОм к источнику электропитания 5В.

Осветить датчик с солнечным светом (интенсивность освещения - 30000-50000 люксов), измерить

электрическое напряжение между контактами 1 и 2 из датчика освещенности с помощью цифрового

универсального измерительного прибора, измеренное напряжение должно составлять 0,7-1,5В.

Нормально – перейти к выполнению

следующей операции.

В случае обнаружения неполадок заменить датчик

освещенности.

2. Проверить кабельную шину или разъем между контроллером кондиционера и датчиком освещенности.

  (1). Отсоединить разъем датчика освещенности.

  (2). Отсоединить разъем контроллера кондиционера.

  (3). Измерить сопротивление между контактом 1-А20 датчика освещенности и контактом 28-C11

контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (4). Измерить сопротивление между контактом 2-А20 датчика освещенности и контактом 27-C11

контроллера кондиционера.

Сопротивление не должно превышать 1 Ом.

  (5). Измерить сопротивление между контактом 28-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

  (6). Измерить сопротивление между контактом 27-C11 контроллера кондиционера и массой.

Сопротивление должно быть не менее 100 Ом.

Нормально – заменить контроллер

кондиционера.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину или разъемы.











441

2.3.7. Проверка отказа переключателя давления.

● Процедура проверки.

1. Выполнить проверку на предмет наличия утечек или слишком большого количества хладагента с помощью

манометра.

Нормально – перейти к выполнению следующей операции.

В случае обнаружения отклонений от нормы

выполнить ремонт.

2. Проверить переключатель давления в системе кондиционирования.

Данное устройство представляет собой трехпозиционный переключатель с положениями низкого давления

(LP), среднего давления (MP) и высокого давления (HP). Контакты 1-A4 и 3-A4 соединяются последовательно

для положений низкого и высокого давления. Контакты для положения среднего давления - 2-A4 и 4-A4.

Величина давления для положений трехпозиционного переключателя (ON/OFF):

  (1). Высокое давление: (1-A4, 3-A4) OFF ≥ (3,14±0,2) МПа; (1-A4, 3-A4) ON ≤ (2,44±0,2) МПа.

  (2). Среднее давление: (2-A4, 4-A4) ON ≥ (1,77±0,1) МПа; (2-A4, 4-A4) OFF ≤ (1,37±0,12) МПа.

  (3). Низкое давление: (1-A4, 3-A4) OFF ≤ (0,196±0,02) МПа; (1-A4, 3-A4) ON ≥ (0,206±0,03) МПа.

Если система функционирует нормально, то после штатной заправки хладагентом контакты 1 и 3 замыкаются,

а контакты 2 и 4 размыкаются. В случае нагрева до слишком высокой температуры или заправки слишком

большим количеством хладагента контакты 1 и 3 замыкаются, а контакты 2 и 4 замыкаются или размыкаются.

Проверить состояние контактов 1 и 2, 2 и 4.

Если все нормально, перейти к операции 3.

В случае обнаружения неполадок заменить

переключатель давления.

3. Проверить кабельную шину или разъем между контроллером кондиционера и переключателем давления.

  (1). Отсоединить разъем переключателя давления.

  (2). Отсоединить разъем контроллера кондиционера.

  (3). Измерить сопротивление между контактом 1-А4 переключателя давления и контактом 18-C11 контроллера

кондиционера. Сопротивление не должно превышать 1 Ом.

  (4). Измерить сопротивление между контактом 2-A4 переключателя давления и массой. Сопротивление не

должно превышать 1 Ом.

  (5). Измерить сопротивление между контактом 3-А4 переключателя давления и контактом 3-2G плавкого

предохранителя кондиционера. Сопротивление не должно превышать 1 Ом.

  (6). Измерить сопротивление между контактом 4-А4 переключателя давления и контактом 16-C11 контроллера

кондиционера. Сопротивление не должно превышать 1 Ом.

  (7). Измерить сопротивление между контактом 18-C11 контроллера кондиционера и массой. Сопротивление

должно быть не менее 100 Ом.

  (8). Измерить сопротивление между контактом 16-C11 контроллера кондиционера и массой. Сопротивление

должно быть не менее 100 Ом.

Нормально – заменить контроллер кондиционера.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину или разъемы.

















442

● Проверка цепи переключателя давления.



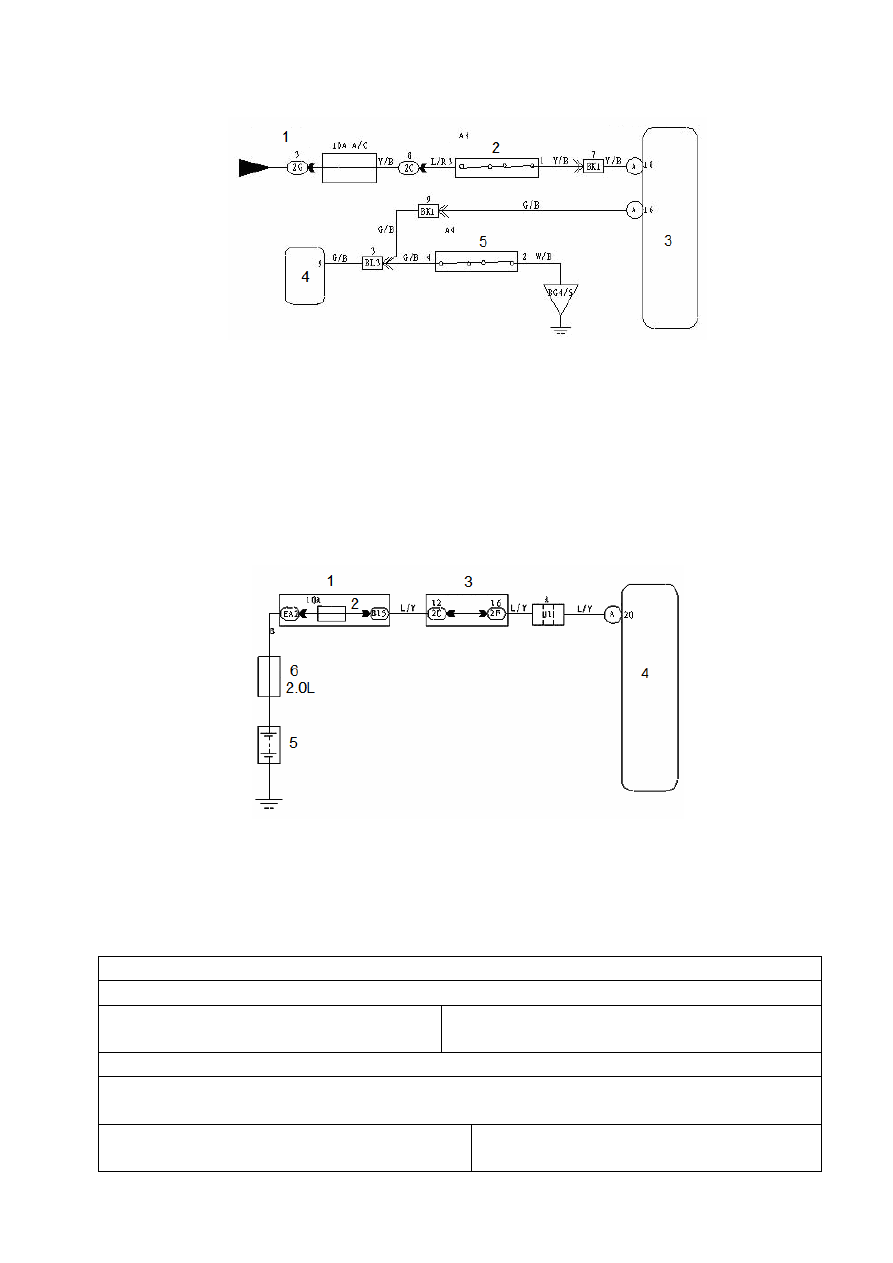

Рисунок 8-5-19.

Проверка цепи переключателя давления.

1. От реле обогревателя. 2. Переключатель давления в системе кондиционирования.

3. Модуль управления кондиционером. 4. Электронный блок управления двигателем.

5. Переключатель давления в системе кондиционирования.

2.3.8. Вспомогательный источник электропитания.

● Проверка цепи.



Рисунок 8-5-20.

Проверка цепи вспомогательного источника электропитания.

1. Блок плавких предохранителей. 2. Лампа освещения салона. 3. Блок разъемов. 4. Модуль управления

кондиционером. 5. Аккумулятор. 6. Левая передняя магистраль.

● Процедура проверки.

1. Проверить плавкий предохранитель освещения салона 15А.

Вынуть плавкий предохранитель освещения салона 15А и проверить его на предмет перегорания.

Нормально – перейти к выполнению следующей

операции.

Если плавкий предохранитель перегорел, заменить его.

2. Проверить контроллер системы кондиционирования.

Снять контроллер кондиционера, не отсоединяя разъем, измерить электрическое напряжение между контактом

A20 контроллера кондиционера и массой. Нормальное напряжение – 10-14В.

Нормально – продолжить проверку.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину или разъемы.
