3). Снять усилитель кондиционера в сборе, как показано на рисунке 8-4-39.

  (1). Отсоединить разъем.

  (2). Снять усилитель кондиционера в сборе.

2. Установка выполняется в последовательности, обратной процедуре демонтажа.

7. Ремонт трубок с хладагентом.

1. Неисправности трубок с хладагентом.

Блокирование трубок и утечки в магистрали приводят к снижению эффективности
охлаждения.

1). Деформация трубок приводит к неравномерной подаче хладагента или полной блокировке.

2). Повреждение разъемов соединений трубок является причиной образования утечки.

2. Демонтаж трубок с хладагентом.

Примечание:

1). Для открывания разъемов использовать два гаечных ключа во избежание повреждения трубок.

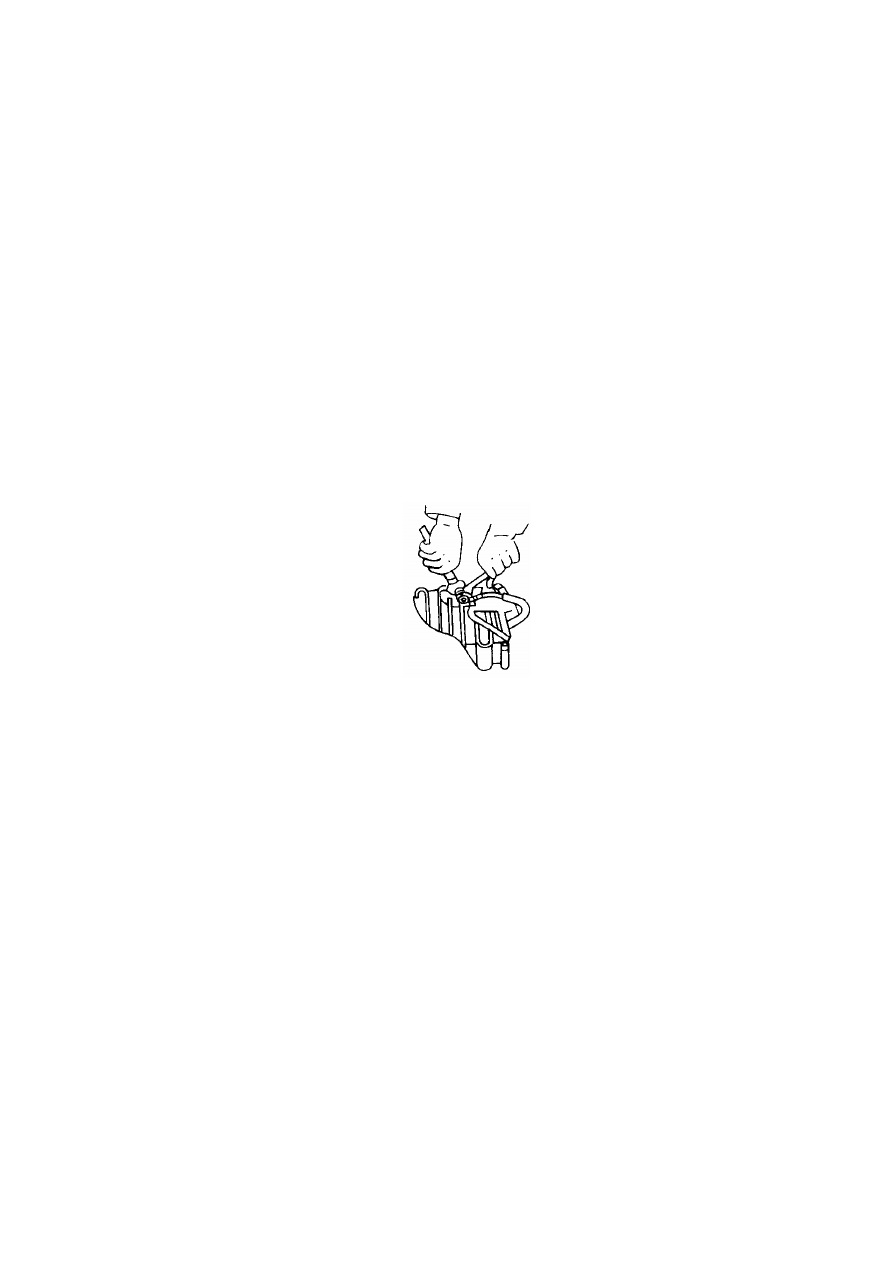

Рисунок 8-4-40.

Демонтаж и установка трубок.

2). Закрыть отверстия снятых трубок заглушками или ветошью во избежание попадания грязи
вовнутрь трубок.

3. Ремонт трубок с хладагентом.

  Выполнить проверку по следующим пунктам:

1). Проверить разъемы соединений трубок на предмет образования утечки или ослабления
затяжки, подтянуть разъемы; если утечка после не устранена после закручивания разъема до
заданного момента затяжки, проверить кольцевые уплотнители и трубки на предмет наличия
повреждений.

2). Выполнить проверку на предмет образования деформации, трещин и других повреждений,
заменить поврежденные трубки.

3). Если трубки загрязнены, протереть их спиртом и просушить перед установкой.

Примечание: не продувать трубки сжатым воздухом.

4. Установка трубок с хладагентом.

С помощью двух гаечных ключей установить трубки с хладагентом, закрутив соединение до
рекомендованного момента затяжки. Если момент затяжки будет недостаточным, не будет



420

обеспечена герметичность соединения трубок, перетяжка соединения может привести к
повреждению резьбы разъема.

Примечания касательно установки.

1). Использовать кольцевые уплотнения подходящего размера, не допускать их выпадения и
повреждения.

2). Перед установкой смазывать кольцевые уплотнения небольшим количеством
компрессорного масла.

3). Перед подсоединением смазывать разъемы трубок небольшим количеством
компрессорного масла.

4). После установки проверить положение трубок, убедиться в том, что они не мешают
функционированию других частей.

После установки проверить магистраль на предмет наличия утечек, вакуумировать систему и
заправить ее хладагентом, проверить функциональные характеристики системы
кондиционирования.

Примечание:

1). После демонтажа трубок закрывать разъемы во избежание попадания влаги и пыли, не
используйте материалы, подверженные коррозии под воздействием хладагента R134a.

2). В процессе установки трубок магистрали не забывать закреплять их зажимами, как
показано на рисунке ниже.

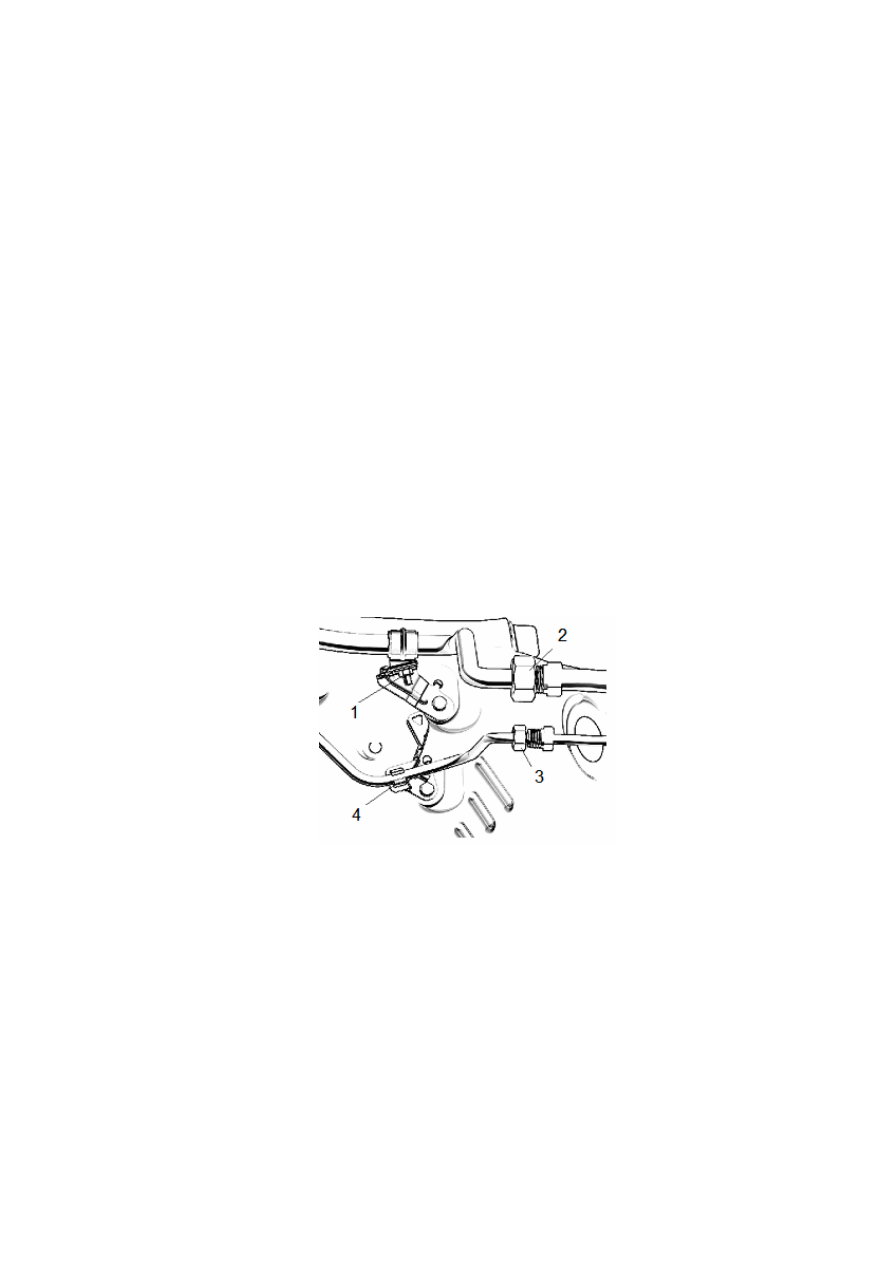

Рисунок 8-4-41.

1. Гайка 1. 2. Гайка 2. 3. Гайка 4. Зажим.

8. Ремонт вентилятора конденсатора.

1. Отсоединить разъем вентилятора конденсатора.

2. Снять конденсатор.

3. Открутить два болта, как показано на рисунке 8-4-42.



421

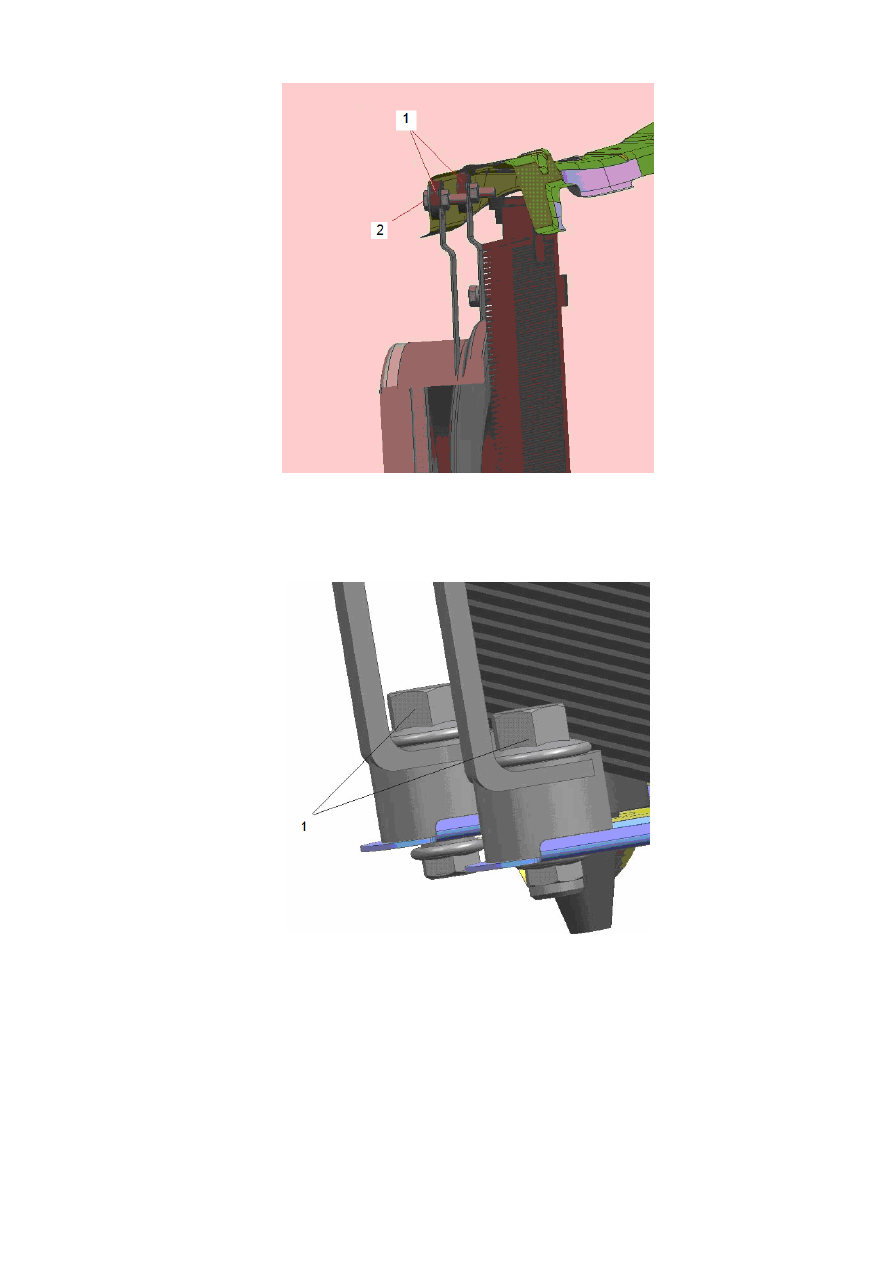

Рисунок 8-4-42.

1. Амортизирующие подкладки. 2. Болт крепления.

4. Открутить два болта, как показано на рисунке 8-4-43.



Рисунок 8-4-43.

1. Болты крепления.

5. Установка выполняется в последовательности, обратной процедуре демонтажа.

9. Демонтаж сердечника обогревателя.

Снять впускную и выпускную трубки обогревателя, как показано на рисунке ниже.

1. Снять сердечник обогревателя с автомобиля.

1). Снять нижнюю крышку обогревателя.



422



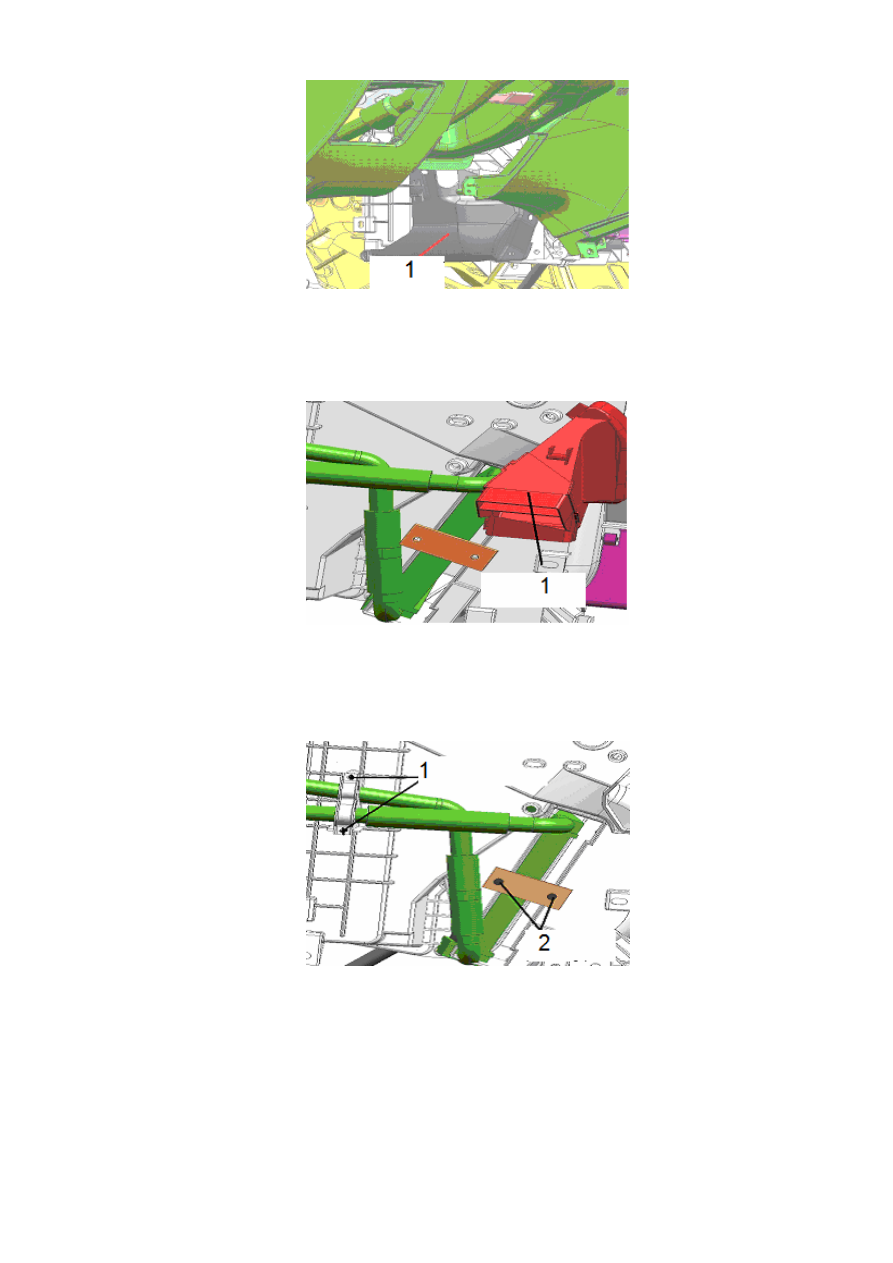

Рисунок 8-4-44.

1. Нижняя крышка обогревателя.

2). Снять нижний воздуховод со стороны водителя.



Рисунок 8-4-45.

1. Нижний воздуховод со стороны водителя.

3). Снять обогреватель, открутить винты прижимной пластины и винты крепления зажима.



Рисунок 8-4-46.

1. Винты крепления зажима. 2. Винты крепления прижимной пластины.

4). Вынуть сердечник обогревателя.
