Автомобили BYD F3 и F3R. Руководство - часть 107



411

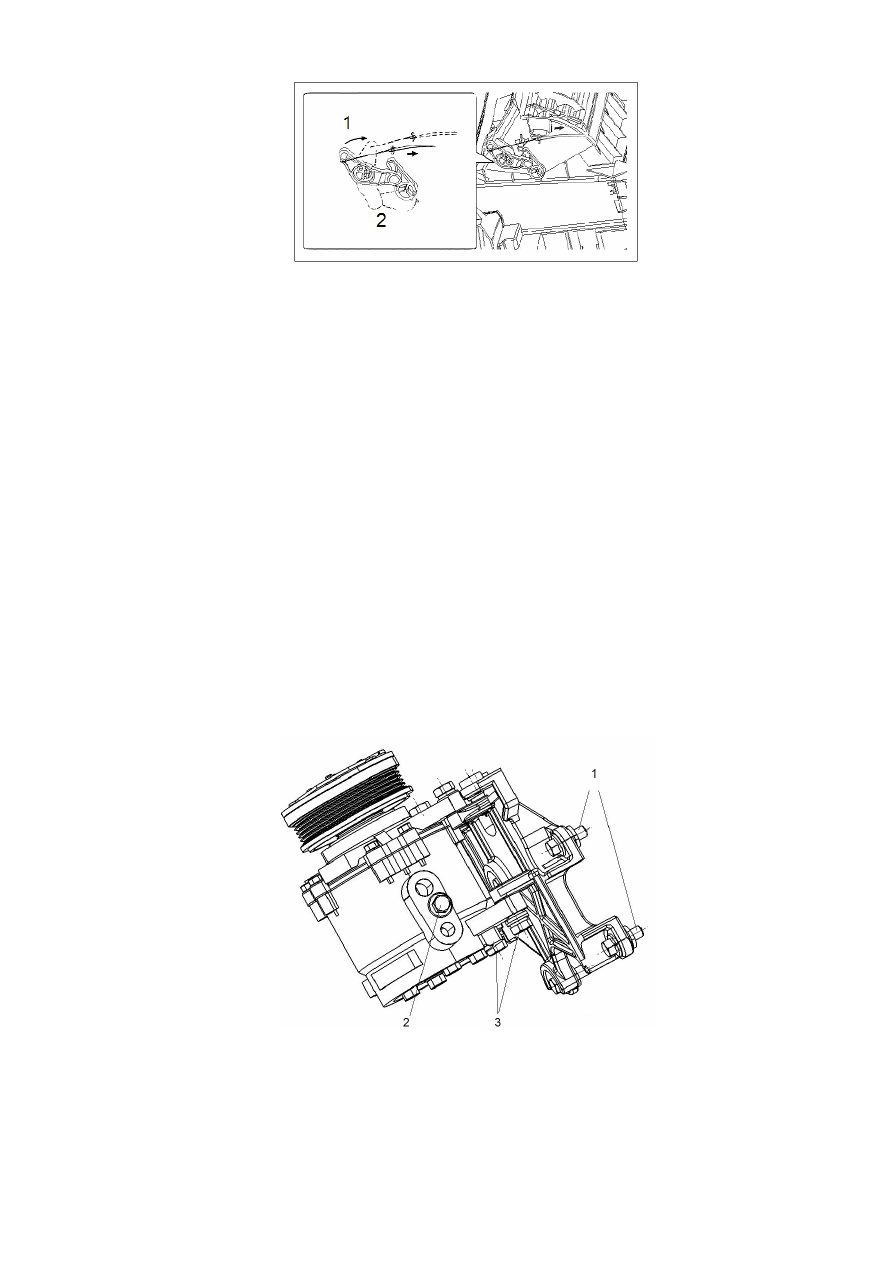

Рисунок 8-4-23.

1. Циркуляция с впуском наружного воздуха. 2. Внутренняя циркуляция.

Установить внешний трос в зажиме, прижать трос в направлении, показанном на рисунке.

Примечание:

/1/. Не перегибать трос.

/2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с
дополнительными устройствами в сборе.

/3/. Пошевелить тягу управления обогревателем, проверить перевод тяги в положение
внутренней циркуляции и забора наружного воздуха, а также фиксацию тяги в указанных
положениях.

4). После установки проверить наличие утечки.

4. Ремонт компрессора в сборе.

1. Демонтаж и установка.

Слить хладагент перед разборкой компрессора и залить его после установки, затем проверить
натяжение приводного ремня компрессора.



Рисунок 8-4-24.

1. Болты крепления кронштейна. 2. Прижимной болт компрессора. 3. Болты крепления компрессора.









412

Последовательность разборки:

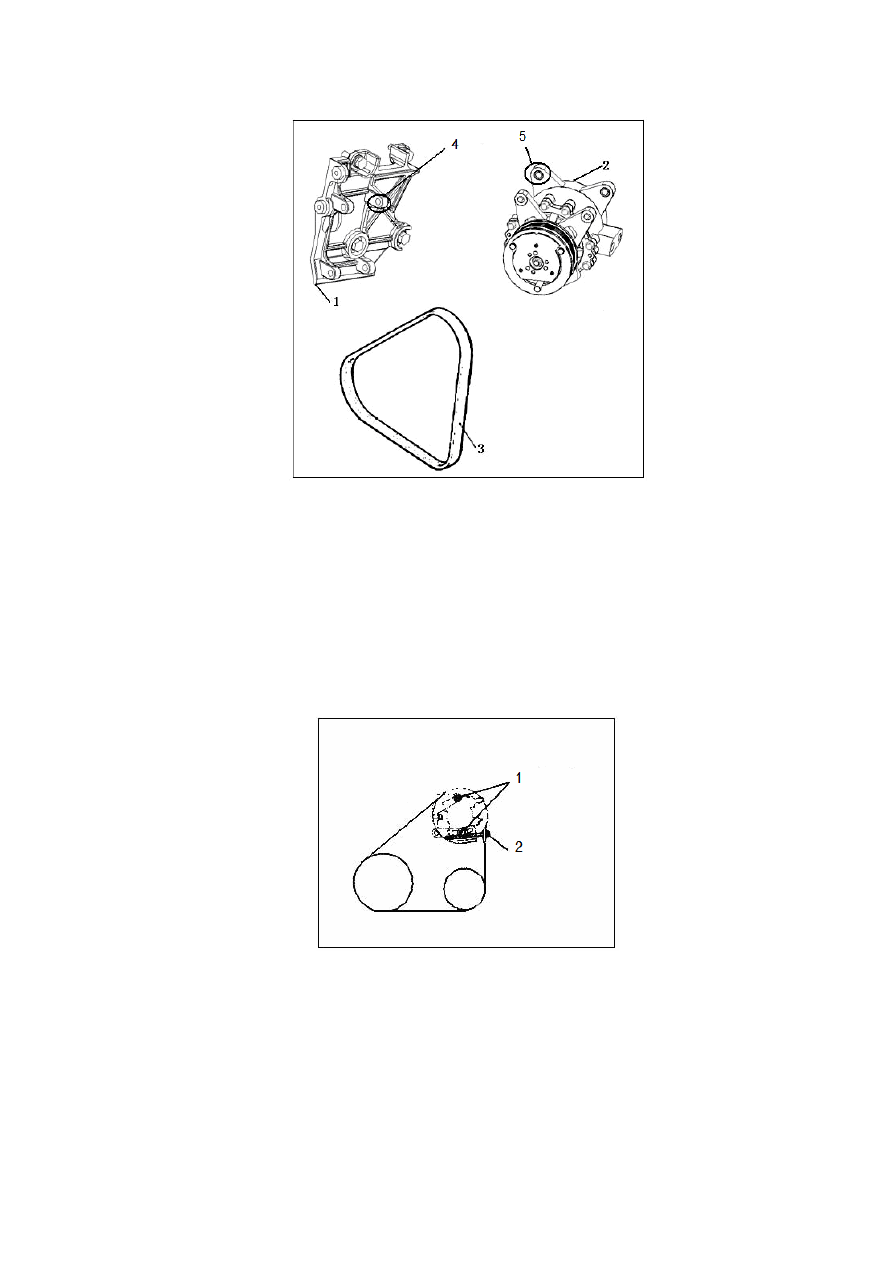

Рисунок 8-4-25.

1. Монтажный кронштейн компрессора. 2. Компрессор. 3. Приводной ремень.

4. Место установки подвеса. 5. Установка подвеса.

  (1). Отсоединить трубки магистрали кондиционера.

  Закрыть отверстия в снятых частях, используя виниловую ленту, во избежание попадания
влаги и посторонних предметов вовнутрь системы.

  (2). Снять приводной ремень компрессора, как показано на рисунке 8-4-26.



Рисунок 8-4-26.

1. Крепежные болты. 2. Регулировочный болт.

Открутить крепежные болты насоса усилителя рулевого управления.

Открутить регулировочный болт и снять приводной ремень.

  (3). Снять компрессор.

При выполнении этой операции действовать осторожно, чтобы не пролить смазку.





413

Проверка.

Проверить работу электромагнитной муфты.

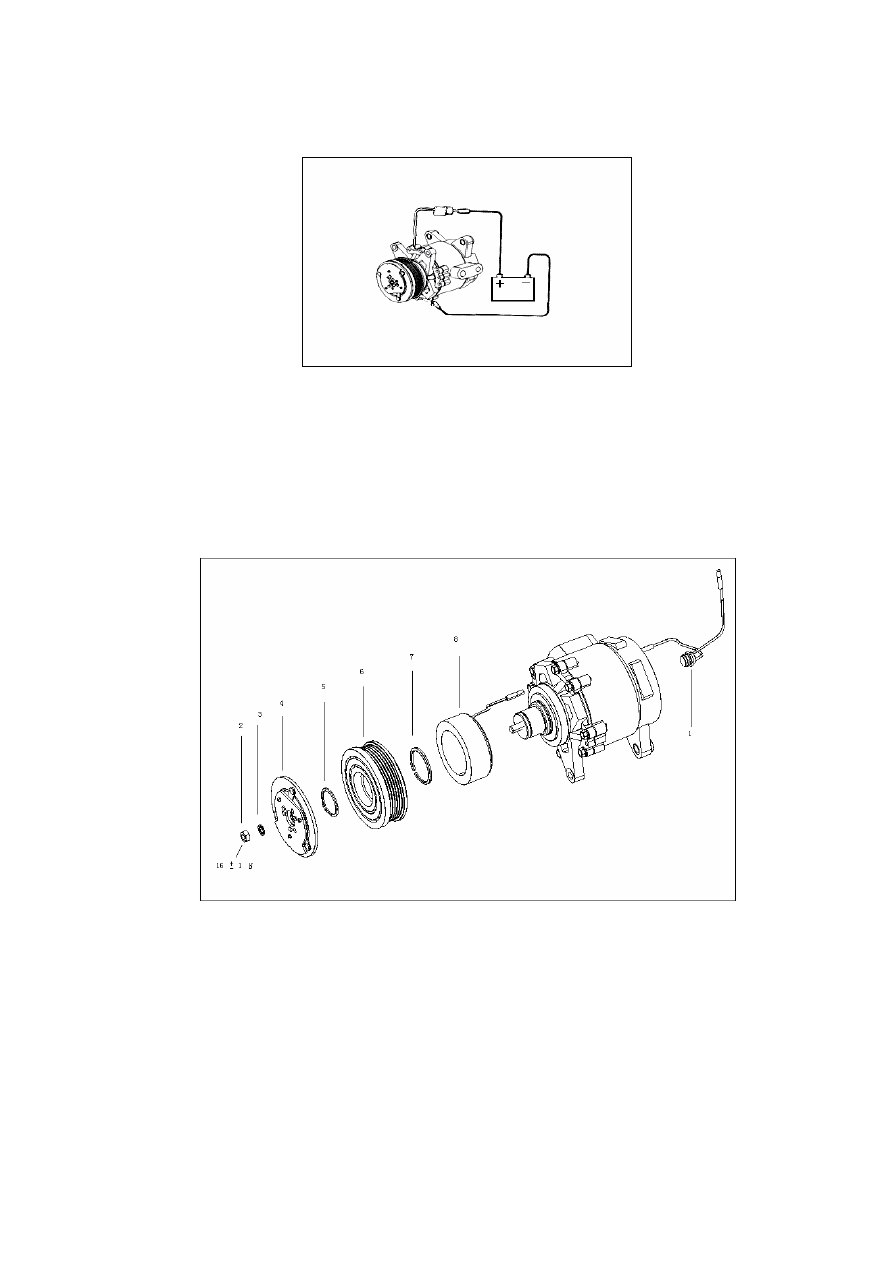

Рисунок 8-4-27.

Соединить контакт электромагнитной муфты с положительным (+) контактом аккумулятора и
подключить отрицательный (-) контакт аккумулятора к массе блока компрессора. Если
компрессор работает нормально, должен быть слышен щелчок. Отсутствие звука является
признаком отказа.

2. Демонтаж и установка.



Рисунок 8-4-28.

1. Защитный выключатель. 2. Самоконтрящаяся гайка. 3. Шайба. 4. Якорная пластина. 5. Пружинное кольцо.

6. Ротор. 7. пружинное кольцо. 8. Обмотка сцепления.

Рекомендации по разборке.

Открутить контрящую гайку, как показано на рисунке.



414

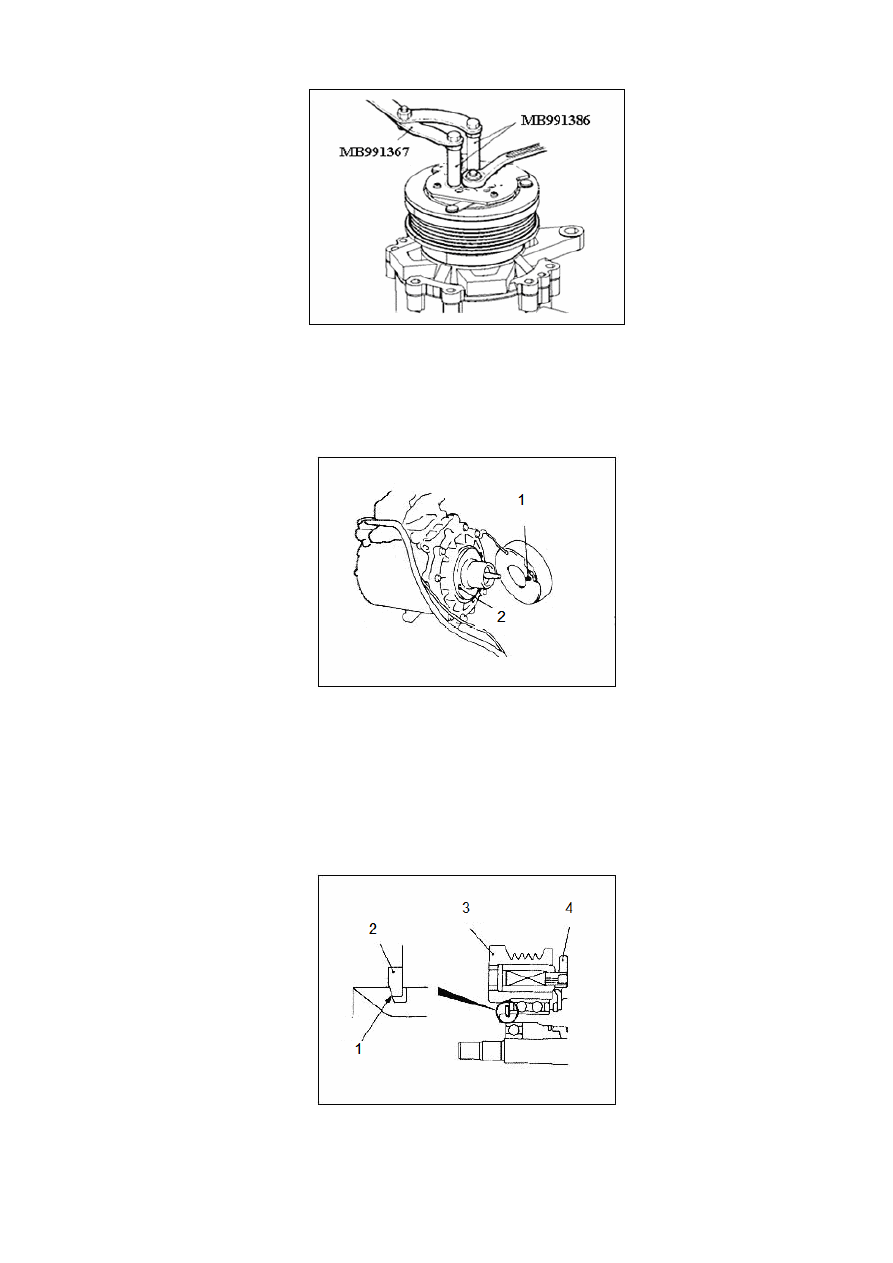

Рисунок 8-4-29.

Рекомендации по установке.

Установка обмотки муфты сцепления:



Рисунок 8-4-30.

1. Выступ обмотки. 2. Отверстие для позиционирования кожуха.

При установке обмотки муфты сцепления на кожух компрессора, совместить отверстие в
кожухе с выступом обмотки.

Установка пружинного кольца.



Рисунок 8-4-31.

1. Конус. 2. Пружинное кольцо. 3. Ротор. 4. Стальной сердечник.
