Автомобили BYD F3 и F3R. Руководство - часть 105



403

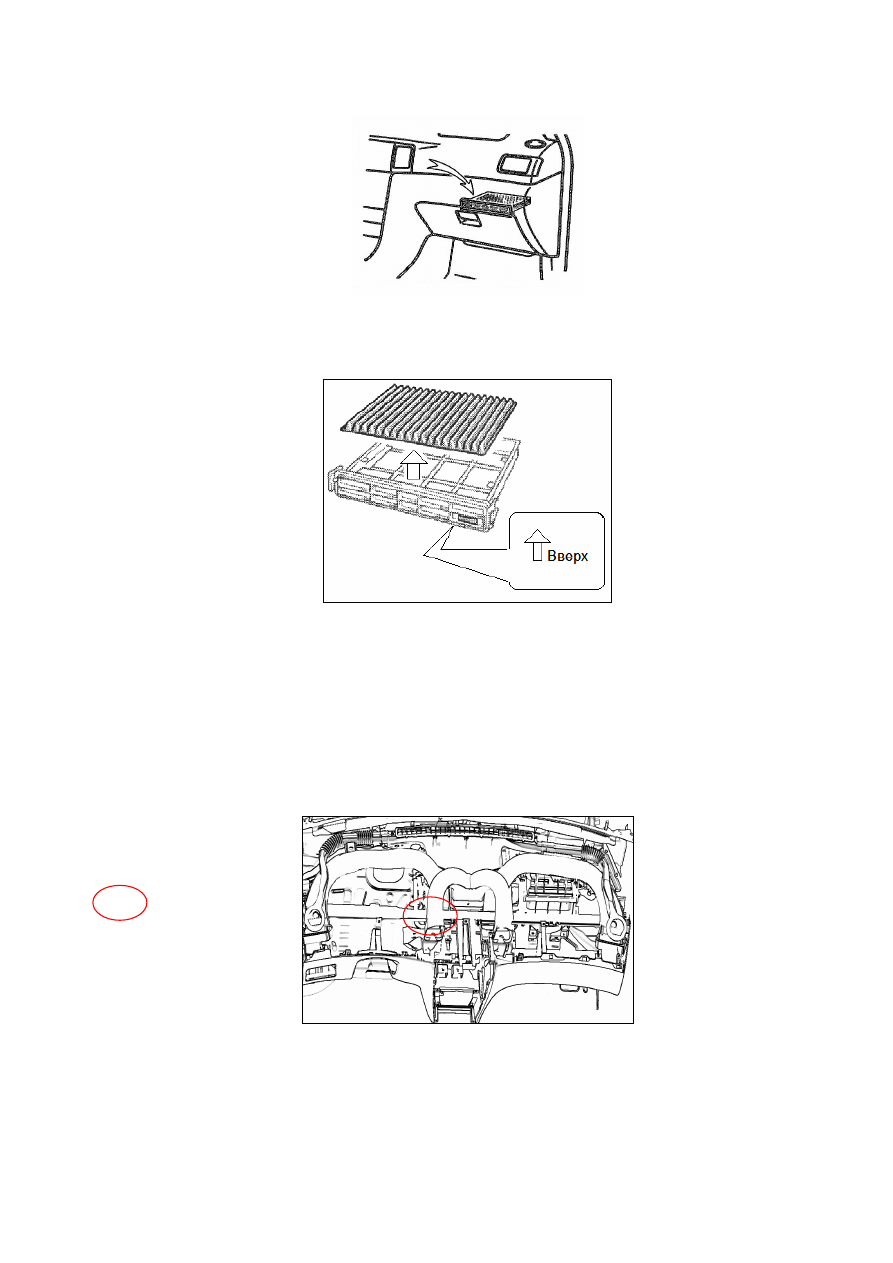

  (2). Снять воздушный фильтр, как показано на рисунке 8-4-6.



Рисунок 8-4-6.

  (3). Снять и проверить патрон фильтра, при необходимости заменить.



Рисунок 8-4-7.

3. Ремонт кожуха испарителя.

1. Демонтаж вентиляционных каналов.

  (1). Снять верхний вентиляционный канал.

/1/. Снять верхнюю часть приборной панели.

/2/. Открутить винты, как показано на рисунке 8-4-8.



Рисунок 8-4-8.

  (2). Снять нижний вентиляционный канал.

1). Сдвинуть кресло назад.

2). Поднять коврик, снять напольный вентиляционный канал.

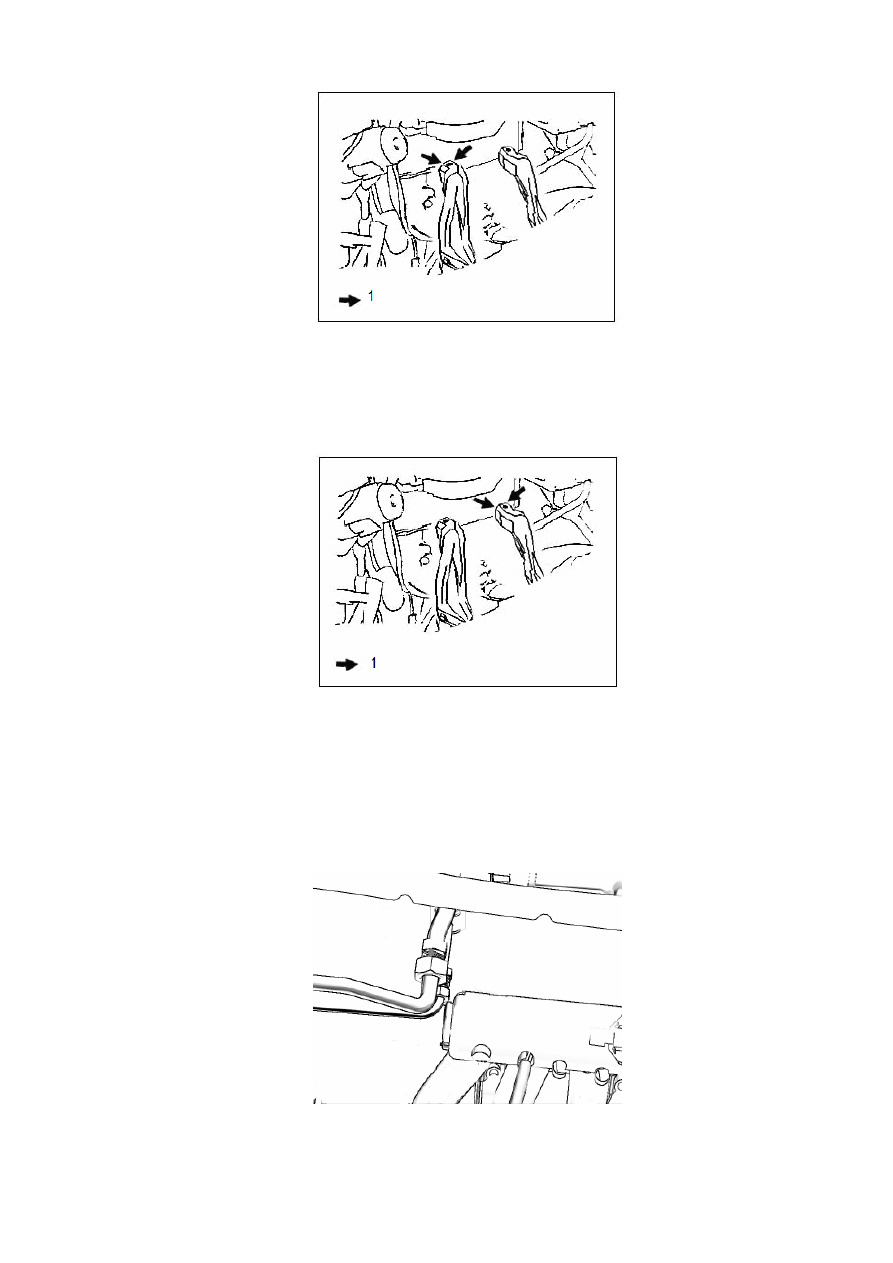

  (a). Снять левый напольный вентиляционный канала, как показано на рисунке 8-4-9.



404



Рисунок 8-4-9.

1. Место демонтажа.

  (b). Снять правый напольный вентиляционный канала, как показано на рисунке 8-4-10.



Рисунок 8-4-10.

1. Место демонтажа.

2. Снять кожух.

1). Спуск хладагента из системы кондиционирования.

2). Отсоединить трубки магистрали кондиционера, как показано на рисунке 8-4-11.



Рисунок 8-4-11.

С помощью соответствующих гаечных ключей открутить гайки M16 и M8 на трубках.



405

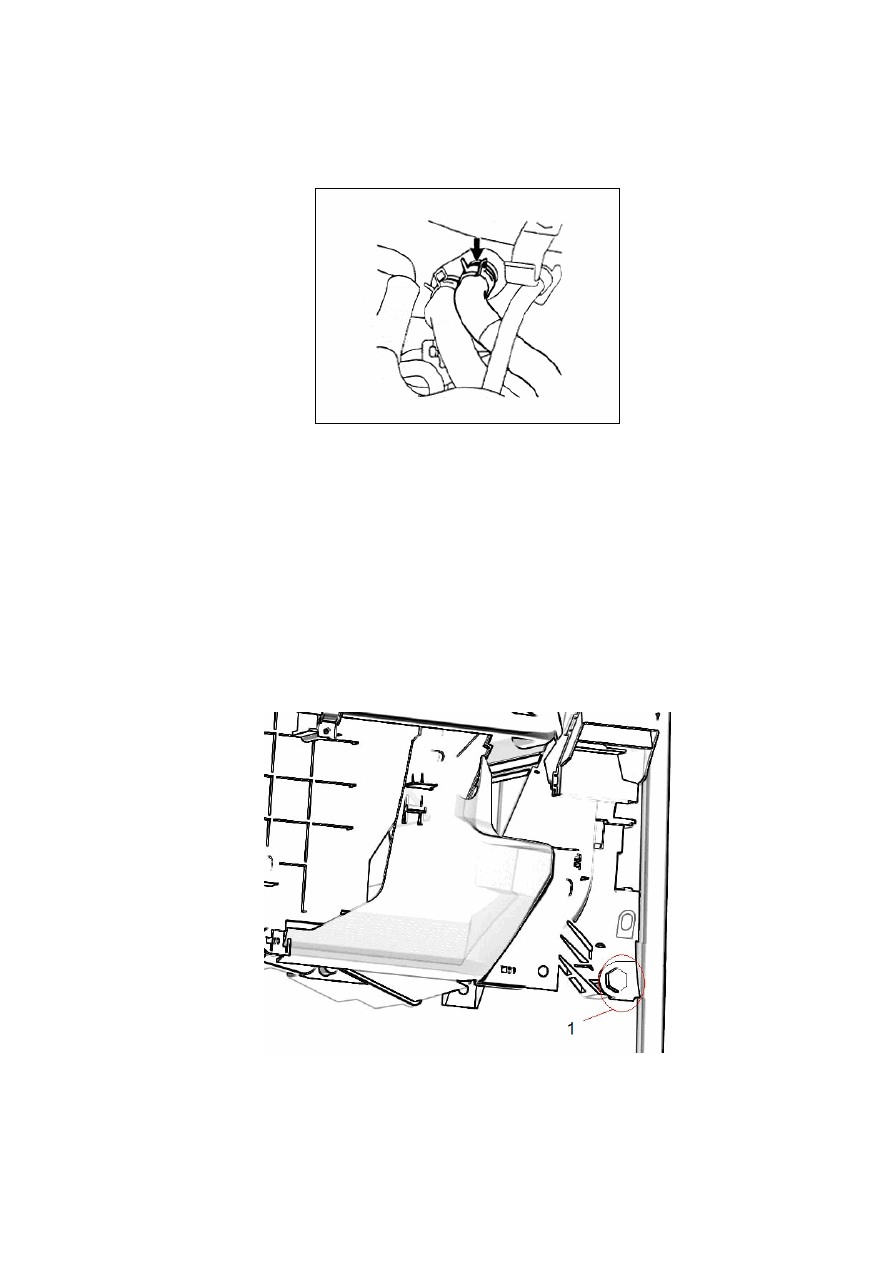

3). Снять пружинные кольца с трубки.

  Снять пружинные кольца с впускной и выпускной трубок обогревателя.

  (См. рисунок 8-4-12).



Рисунок 8-4-12.

4). Снять верхнюю часть приборной панели (см. описание демонтажа приборной панели).

5). Снять воздуховод, отсоединить кабельную шину и снять другие части с блока
кондиционера.

6). Снять колесо рулевого управления и рулевую колонку (см. описание демонтажа колеса
рулевого управления и рулевой колонки).

7). Снять нижнюю часть приборной панели, панель управления кондиционером, отсоединить
кабели.

8). Открутить винты крепления к балке (как показано на рисунке 8-4-13).



Рисунок 8-4-13.

1. Винт.

9). Снять балку (см. описание демонтажа балки).

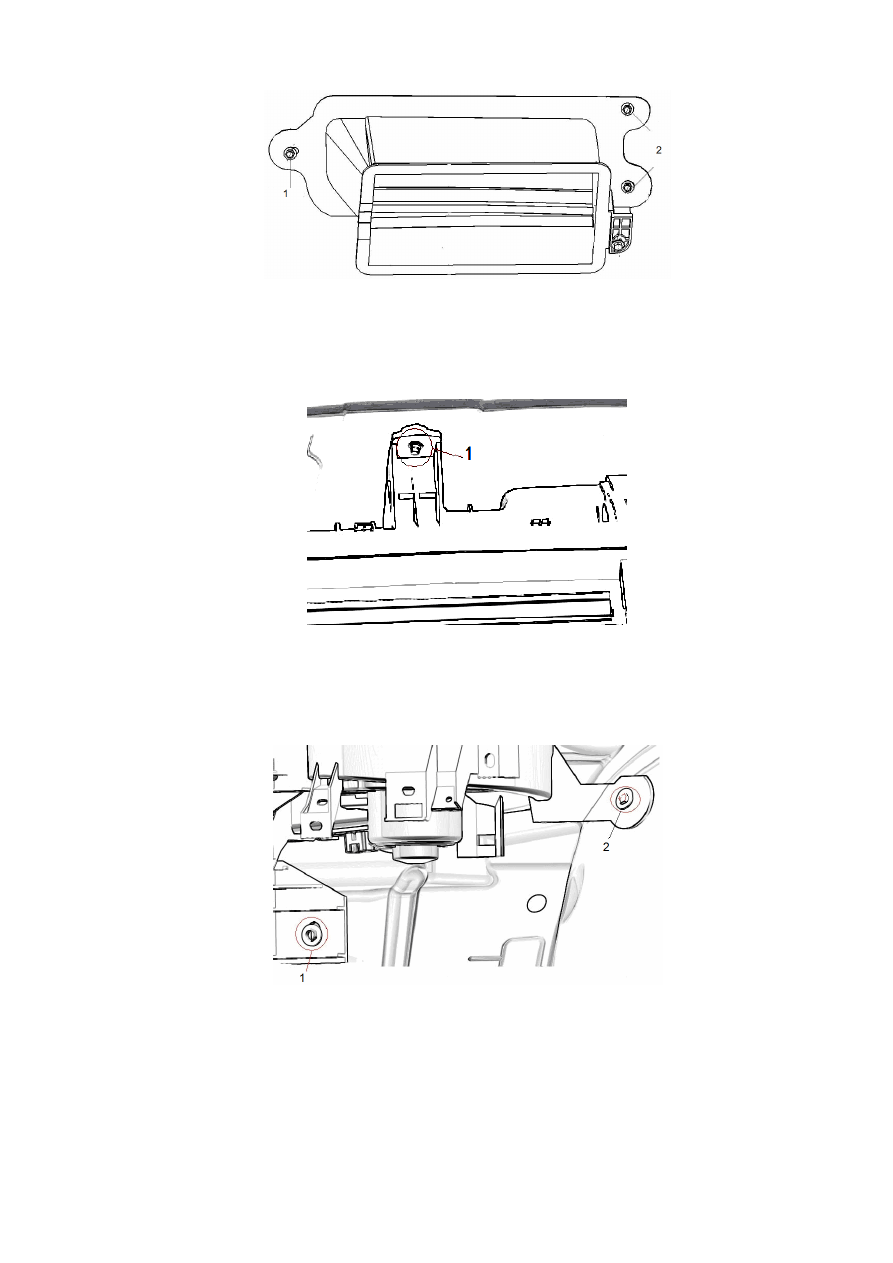

10). Открутить три гайки, как показано на рисунке 8-4-14.



406



Рисунок 8-4-14.

1. Шестигранная фланцевая гайка 1. 2. Шестигранная фланцевая гайка 2.

11). Открутить гайку, как показано на рисунке 8-4-15.



Рисунок 8-4-15.

1. Гайка.

12). Открутить болт и гайку, как показано на рисунке 8-4-16. Затем снять блок кондиционера.



Рисунок 8-4-16.

1. Гайка. 2. Болт.

13). Снять испаритель кондиционера в сборе.

  (1). Снять крышку впускного и выпускного отверстий испарителя, как показано на рисунке
8-4-17.
