Проверяе

мый

контакт

Цвет провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Белый/черный

Заземление

Постоянно

< 1 Ом

2 – масса

Зеленый

Ввод питания для ночной

освещенности

Ключ в замке зажигания: ON,

комбинированный переключатель:

габариты, постоянно

10-14В

3 – масса

Белый/черный

Заземление

Постоянно

< 1 Ом

4 – 1

Черный/белый –

белый/черный

Четвертая частота

вращения электропривода

нагнетателя

Переключатель регулировки

частоты вращения нагнетателя:

положение 4, постоянно

< 1 Ом

5 – 4

Белый/черный –

черный/белый

Третья частота вращения

электропривода

нагнетателя

Переключатель регулировки

частоты вращения нагнетателя:

положение 3, постоянно

< 1 Ом

6 – 4

Красный –

черный/белый

Вторая частота вращения

электропривода

нагнетателя

Переключатель регулировки

частоты вращения нагнетателя:

положение 2, постоянно

< 1 Ом

8 – масса

Оранжевый

Первая частота вращения

электропривода

нагнетателя

Переключатель регулировки

частоты вращения нагнетателя:

положение 1, постоянно

< 1 Ом



2.2. Переключатель давления в системе кондиционирования.



Проверяе

мый

контакт

Цвет провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Желтый/черный

Высокий / низкий сигнал

давления на выводе

переключателя давления

Изменение давления в

магистрали высокого давления

системы кондиционирования

График A

характеристик

ввода

2 – масса

Белый/черный

Заземление

Постоянно

< 1 Ом

3 – масса

Красный

Ввод электропитания

сигнала переключателя

давления

Работает нагнетатель,

постоянно

10-14В

4 – масса

Зеленый/черный

Средний сигнал давления

на выводе переключателя

давления

Изменение давления в

магистрали высокого давления

системы кондиционирования

График C

характеристик

ввода









396

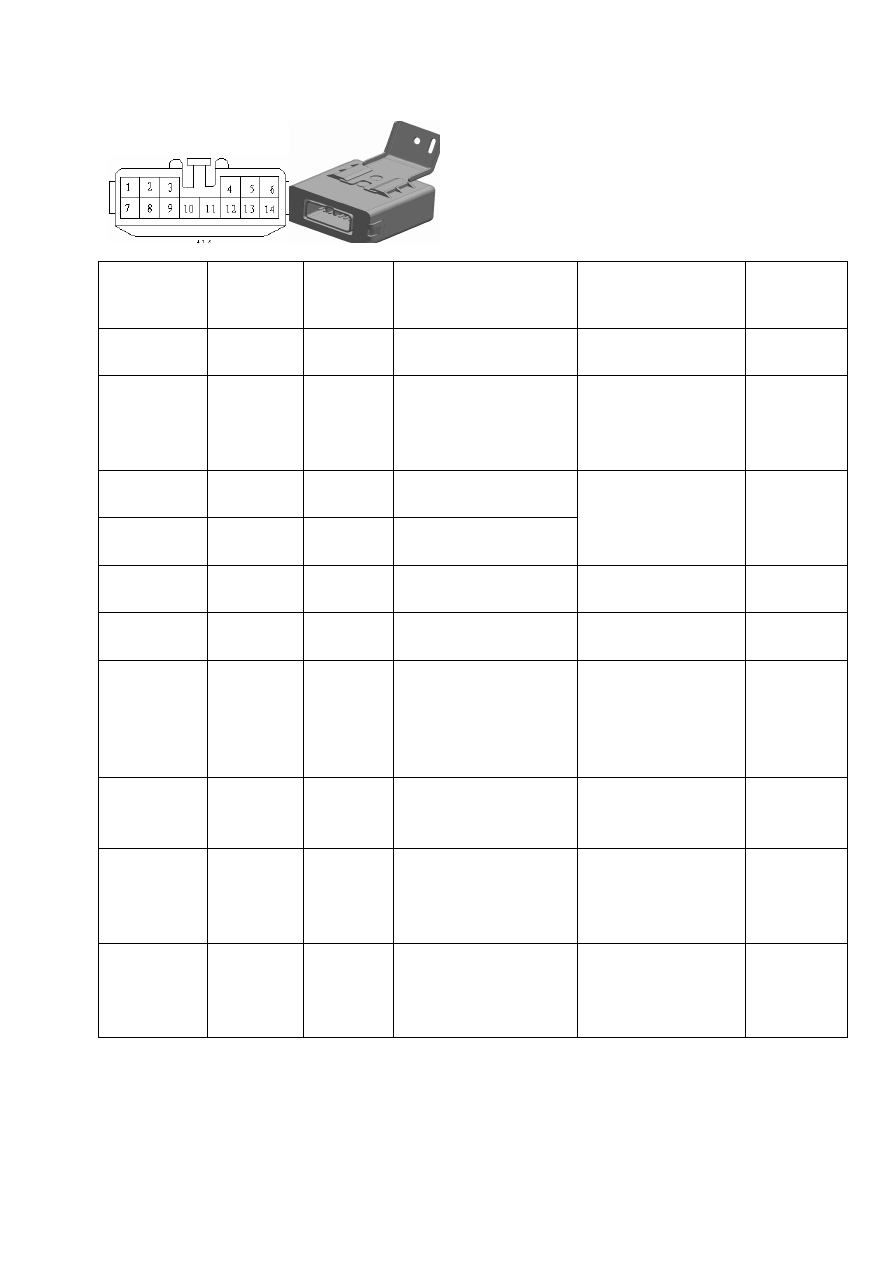

2.3. Контроллер кондиционера (с ручным управлением).



Проверяемый

контакт

Код

маркировки

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

AC1

Желтый /

красный

Вывод сигнала запроса

кондиционера

Работает кондиционер,

постоянно

< 1В

2 – масса

PRS

Желтый /

черный

Высокий / низкий сигнал

давления на выводе

переключателя давления

Изменение давления в

магистрали высокого

давления системы

кондиционирования

График A

характеристи

к ввода

3 – 13

TE

Черный

Ввод датчика

температуры испарителя

13—3

SG

Белый

Заземление датчика

температуры испарителя

Изменение

температуры

испарителя

Таблица B

сопротивлен

ия на вводе

5 – масса

GND

Белый /

черный

Заземление

Постоянно

< 1 Ом

7 – масса

ACT

Красный

Ввод разрешающего

сигнала двигателя

Работает компрессор,

постоянно

< 1В

8 – масса

A/C

Желтый /

черный

Ввод сигнала

выключателя

кондиционера

Работает нагнетатель,

нажата кнопка

выключателя

кондиционера,

постоянно

10-14В

10 – масса

LED

Зеленый /

желтый

Управление индикатором

выключателя

кондиционера

Включен индикатор

выключателя

кондиционера:

—

11 – масса

CFN-

Зеленый /

черный

Средний сигнал давления

на выводе переключателя

давления

Изменение давления в

магистрали высокого

давления системы

кондиционирования

График C

характеристи

к ввода

12 – масса

MGC

Желтый /

красный

Управление

электромагнитной

муфтой сцепления

кондиционера

Работает компрессор,

постоянно

< 1В













397

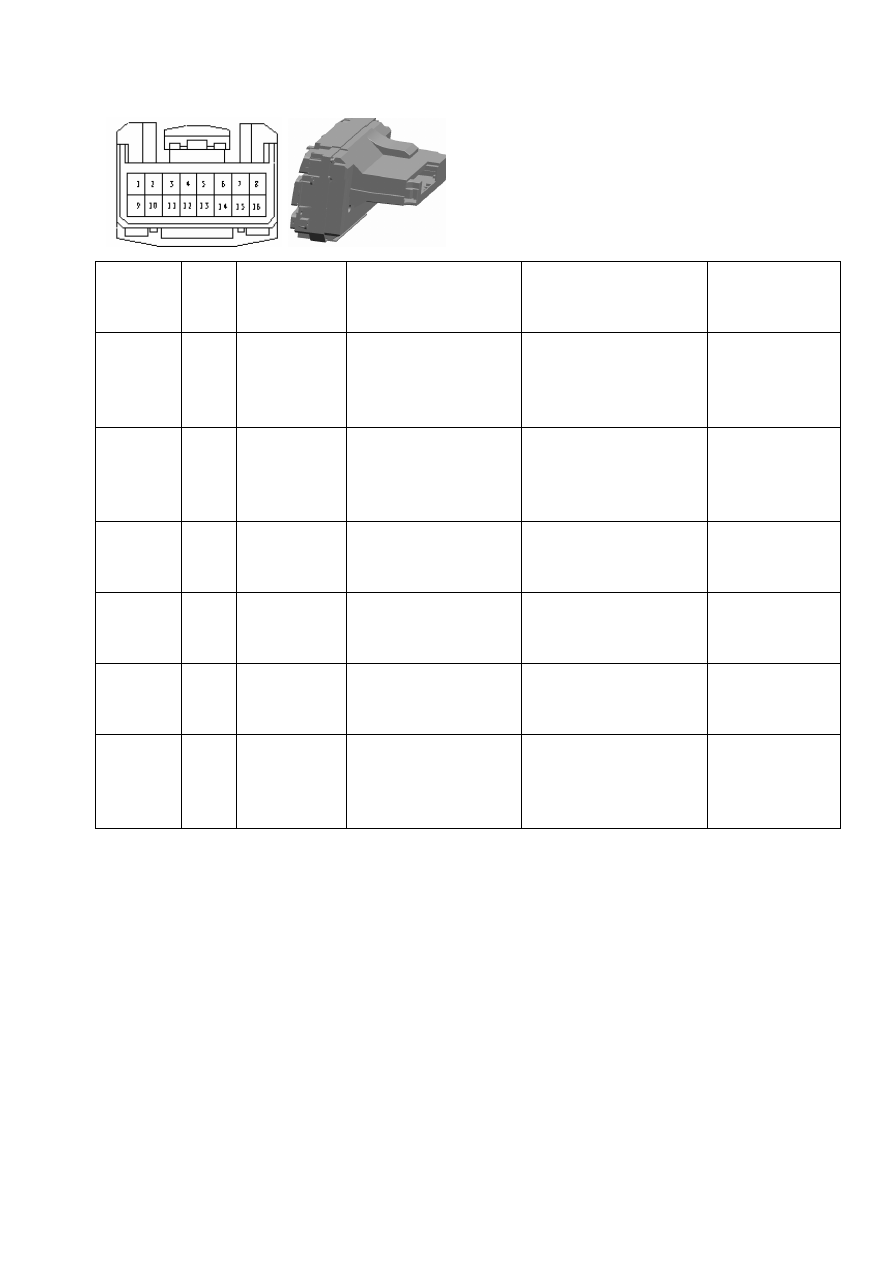

2.2. Модуль управления (автоматической) системой кондиционирования.



Проверяе

мый

контакт

Код

марки

ровки

Цвет провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

BZ

L

Привод звукового

сигнала радара

движения задним ходом

Включен звуковой сигнал

радара движения задним

ходом, постоянно

Генерируется

импульсный

сигнал (см.

6-C13)

2 – масса

Z-

Зеленый /

фиолетовый

Привод звукового

сигнала

самодиагностики радара

движения задним ходом

Ключ в замке зажигания:

ON, включается радар

движения задним ходом

Генерируется

импульсный

сигнал (см.

22-C13)

4 – масса

OP

Зеленый /

красный

Управление световым

индикатором

Включено электрическое

питание индикатора,

постоянно

< 3В

6 – масса

HZD

Желтый /

зеленый

Вывод аварийного

сигнала

Нажата кнопка

выключателя аварийного

сигнала, постоянно

< 1В

9 – масса

SK

Розовый /

черный

Вывод электропитания

радара движения задним

ходом

Ключ в замке зажигания:

ON, включается радар

движения задним ходом

10-14В

13 – масса

BK

Оранжевый

Управление выводом на

дисплей расстояния до

препятствия при

движении задним ходом

Включен индикатор

радара заднего хода,

постоянно

< 3В



















398



Проверяемый

контакт

Код

маркир

овки

Цвет провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

GND

Белый /

черный

Заземление

Постоянно

< 1 Ом

2 – масса

SGTPM

Желтый /

черный

Конец заземления для

сопротивления цепи обратной

связи электропривода

переключения режимов обдува

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

3 – масса

SGTP

Коричневый /

желтый

Конец заземления

электропривода регулировки

температуры

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

4 – масса

TPM

Оранжевый

Сопротивление цепи обратной

связи электропривода

переключения режимов обдува

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

5 – масса

TP

Белый

Сопротивление цепи обратной

связи электропривода

регулировки температуры

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

7 – масса

S5TPM

Зеленый

Соединение сопротивления

цепи обратной связи

электропривода переключения

режимов обдува с

электропитанием +5В

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

8 – масса

S5TP

Красный /

белый

Соединение сопротивления

цепи обратной связи

электропривода регулировки

температуры с электропитанием

+5В

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

9 – масса

AOF

Желтый /

черный

Контакт управления 1

направлением вращения

электропривода переключения

режимов обдува

Работает

автоматическая

система

кондиционирования

См. описание

маркировки

10 – масса

AOD

Красный /

черный

Контакт управления 2

направлением вращения

электропривода переключения

режимов обдува

Работает

автоматическая

система

кондиционирования

См. описание

маркировки
