Автомобили BYD F3 и F3R. Руководство - часть 102



391

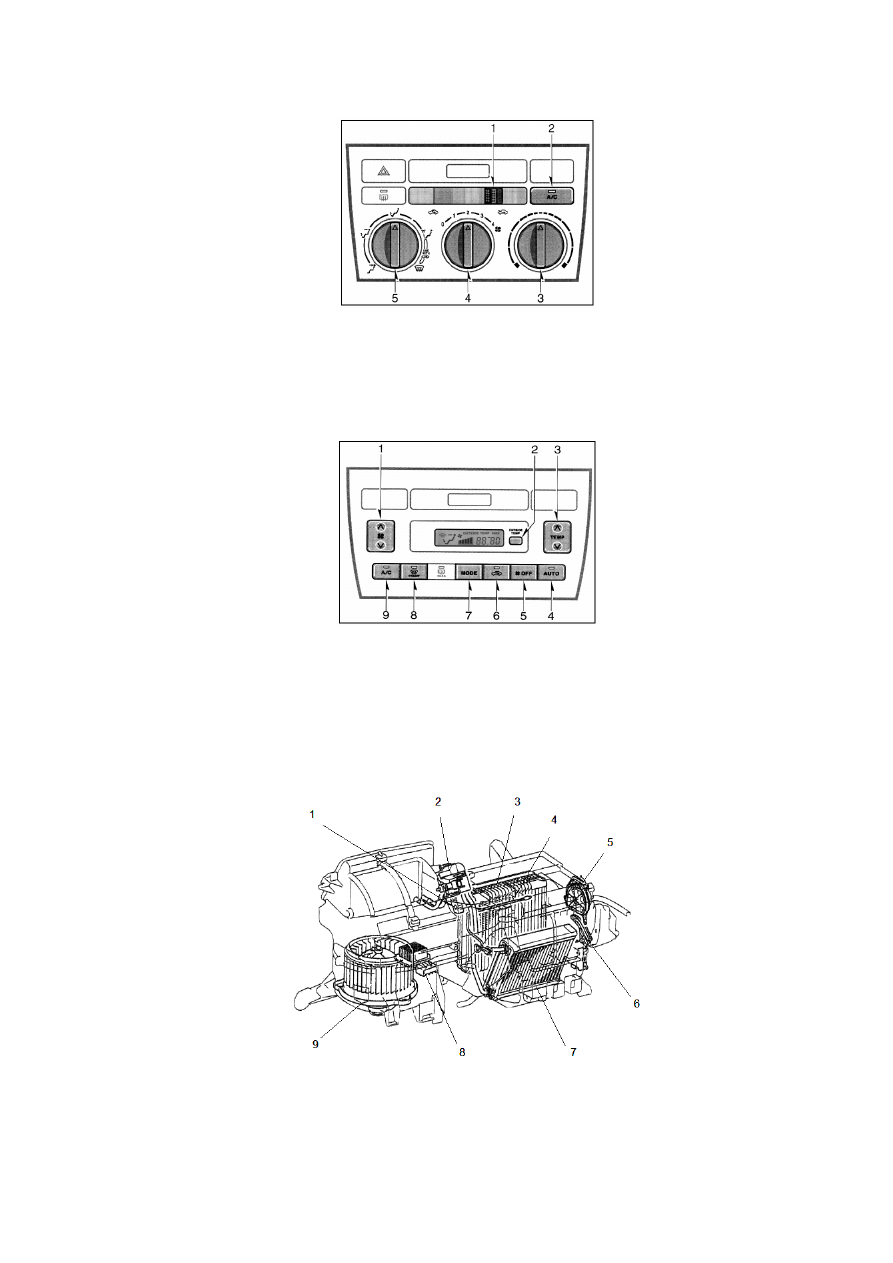

Планировка электронной системы управления обогревом (2).



Панель управления системой кондиционирования с ручным управлением.

1. Ручка переключателя режима циркуляции воздуха в салоне. 2. Выключатель кондиционера. 3. Головка

переключателя режимов охлаждения / обогрева. 4. Головка переключателя регулировки частоты вращения

нагнетателя. 5. Головка переключателя режимов обдува.



Панель управления автоматической системой кондиционирования.

1. Кнопка переключателя регулировки частоты вращения нагнетателя. 2. Кнопка «температура наружного

воздуха». 3. Кнопка регулировки температуры. 4. Кнопка выключателя режима автоматического управления.

5. Кнопка выключателя системы. 6. Кнопка переключателя режима циркуляции воздуха в салоне. 7. Кнопка

переключателя режимов обдува. 8. Выключатель обдува переднего ветрового стекла.

9. Выключатель кондиционера.



Рисунок 8-2 -3.

Конструкция электронной системы управления обогревом (3).

1. Расширительный клапан. 2. Расходный электропривод. 3. Конденсатор. 4. Испаритель. 5. Впускной

электропривод. 6. Электропривод регулировки температуры. 7. Сердечник нагревателя.

8. Модуль регулировки частоты вращения. 9. Нагнетатель.



392

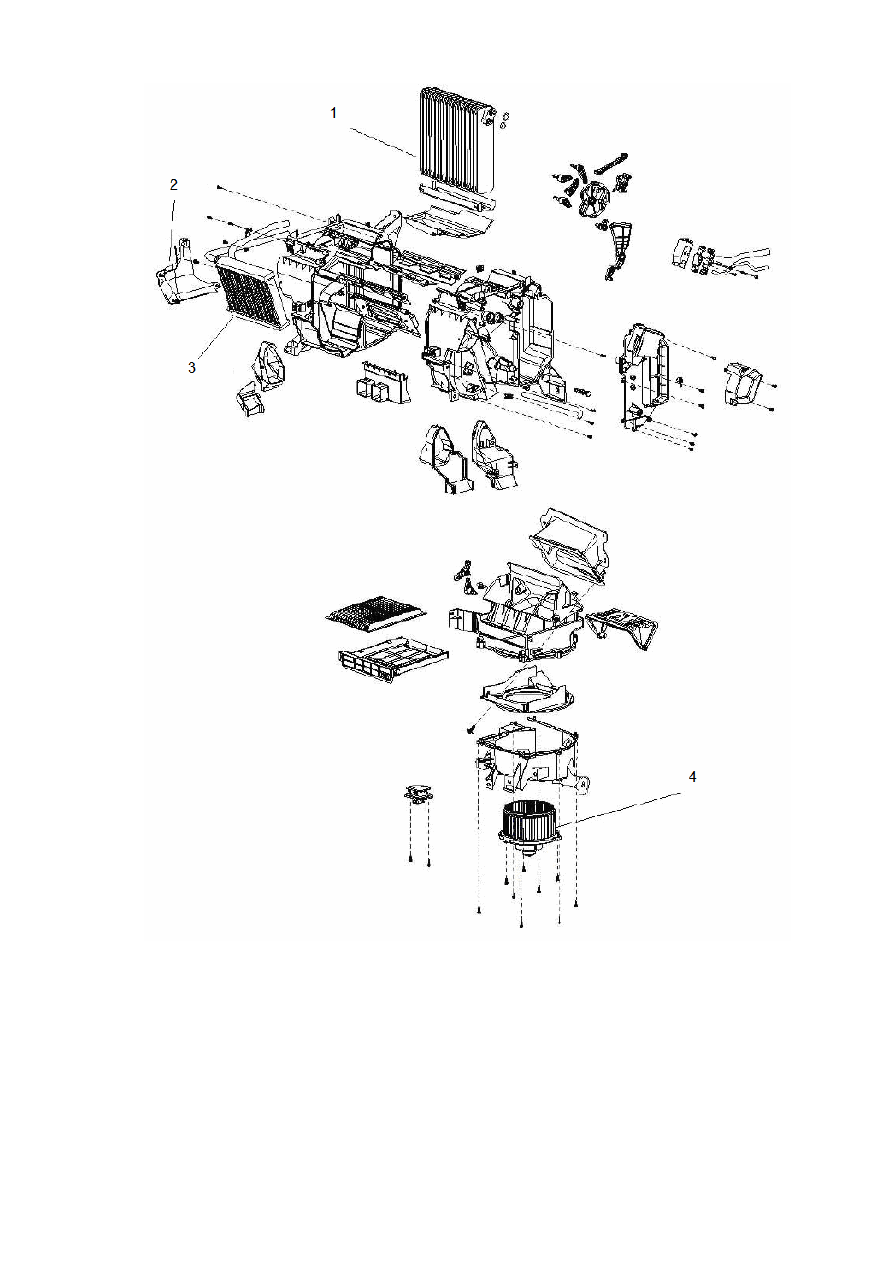

Рисунок 8-2 -4.

Разборка узла испарителя.

1. Испаритель охлаждения в сборе. 2. Крышка обогревателя. 3. Радиатор обогревателя.

4. Нагнетатель в сборе (с электроприводом).



393

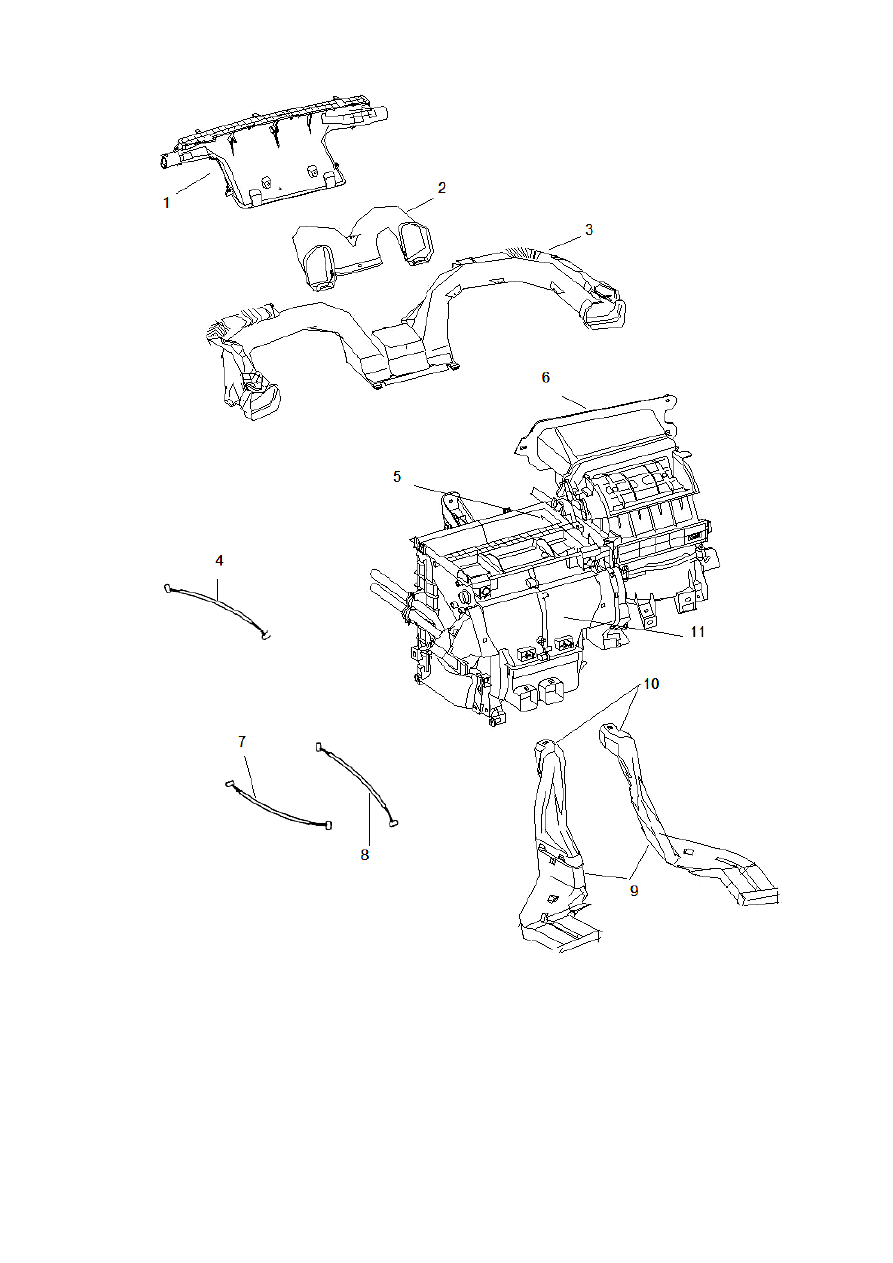

Рисунок 8-2 -5.

Частичная разборка системы кондиционирования.

1. Канал обдува переднего ветрового стекла. 2. Передний канал в сборе. 3. Главный канал. 4. Трос регулировки

расхода воздуха. 5. Испаритель в сборе. 6. Нагнетатель в сборе. 7. Трос управления впуском. 8. Трос регулировки

температуры. 9. Задние напольные каналы. 10. Передние напольные каналы. 11. Обогреватель в сборе.



394

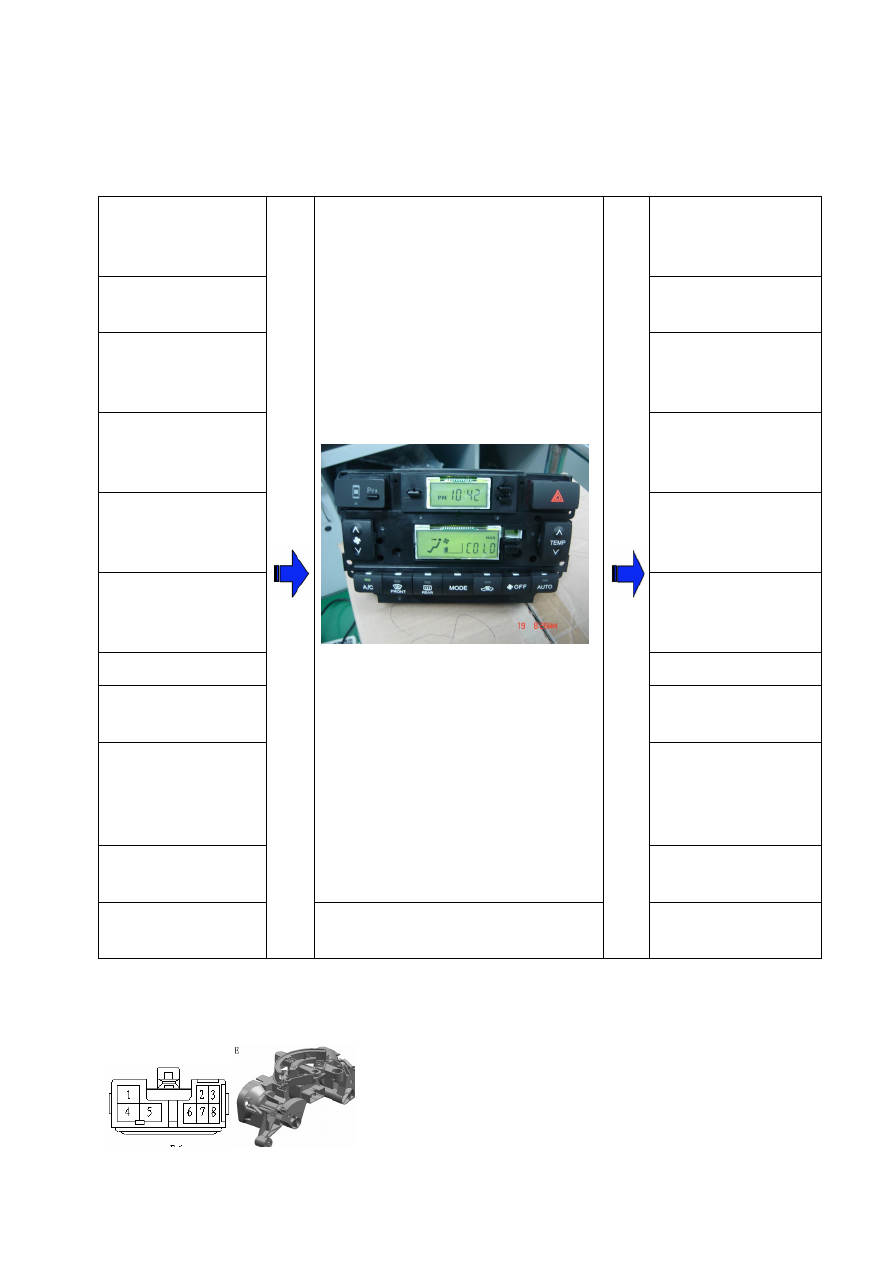

Раздел 3. Электронное управление системой кондиционирования.

1.  Принцип  функционирования  управления  автоматической  системой
кондиционирования.

Сторона ввода

Сторона

исполнительных

устройств

Ввод выключателя

кондиционера

Электропривод

управления обдувом

Датчик температуры

воздуха внутри салона

Электропривод

управления расходом

воздуха

Датчик температуры

наружного воздуха

Электропривод

управления

циркуляцией

Датчик температуры

испарителя

Реле обогревателя

заднего ветрового

стекла

Датчик температуры

жидкости в системе

охлаждения

Муфта сцепления

компрессора

Датчик освещенности

Таймер нагнетателя

Переключатель

давления

Реле нагнетателя

Положение

электропривода

регулировки

температуры

Запрос кондиционера

Положение расходного

электропривода



Самодиагностика

Электронное

управление впрыском



Модуль управления системой

кондиционирования.





2. Электрическое напряжение на контактах системных разъемов.

2.1. Система управления кондиционером (с ручным управлением).
