407

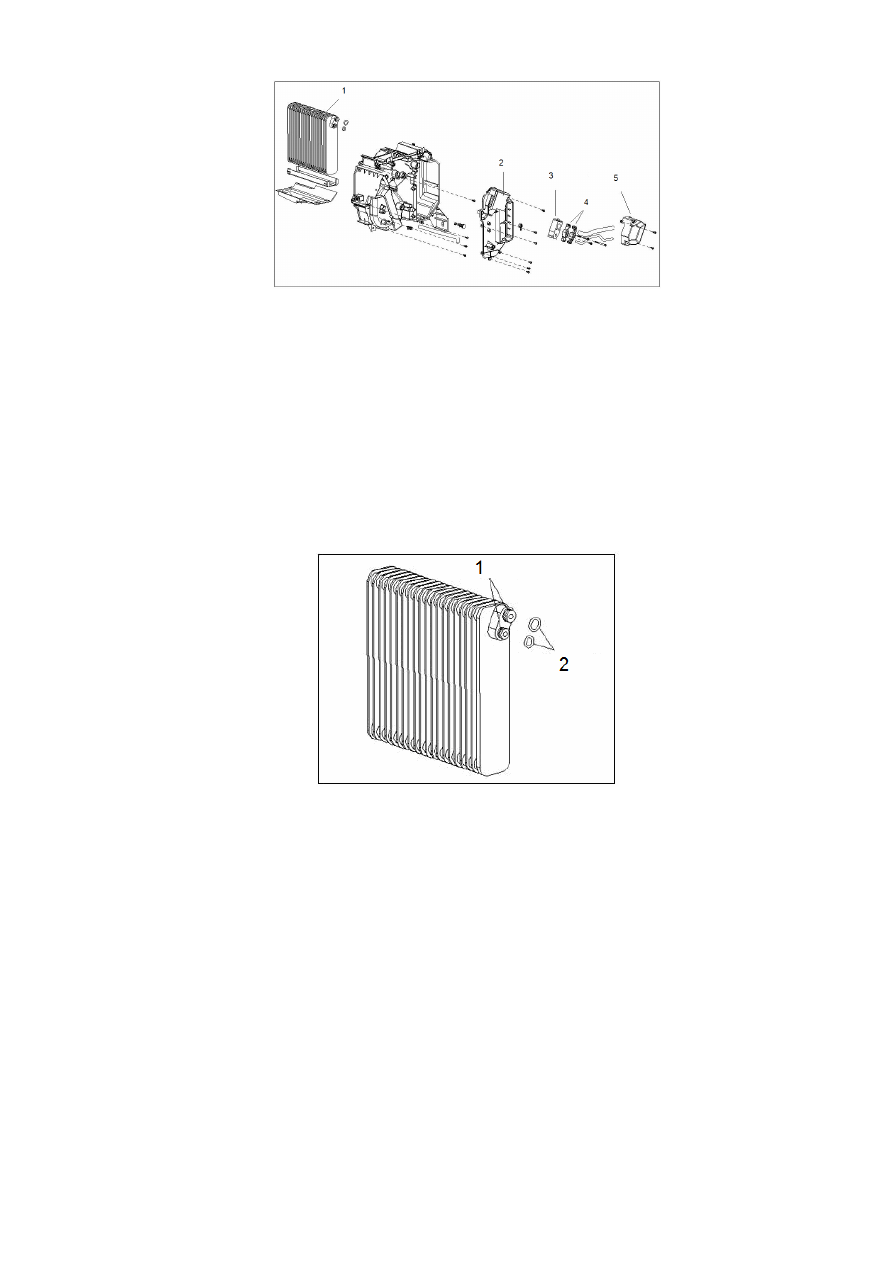

Рисунок 8-4-17.

1. Сердечник испарителя. 2. Правая пластина испарителя. 3. Расширительный клапан. 4. Зажим.

5. Крышка впускного и выпускного отверстий испарителя.

  (2). Снять два зажима и расширительный клапан, как показано на рисунке 8-4-17.

  (3). Снять правую пластину испарителя, как показано на рисунке 8-4-17.

  (4). Снять испаритель, как показано на рисунке 8-4-17.

  (5). Снять два кольцевых уплотнения с сердечника испарителя, как показано на рисунке
8-4-18.



Рисунок 8-4-18.

1. Кольцевое уплотнение. 2. Кольцевое уплотнение.

15). Снять блок обогревателя.

  (a). Снять крышки впускного и выпускного отверстий обогревателя и нижний
вентиляционный канал на месте водителя, как показано на рисунке 8-4-19.



408

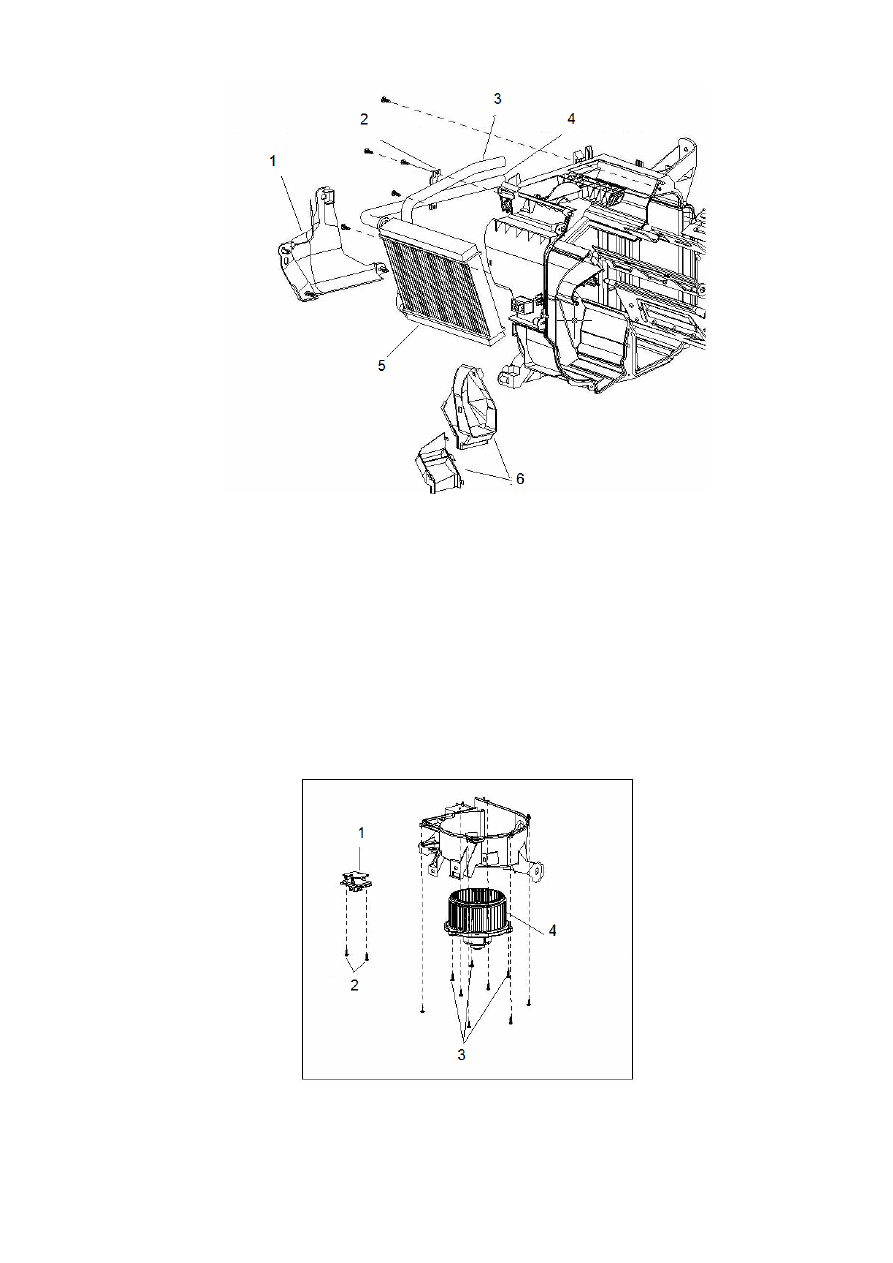

Рисунок 8-4-19.

1. Крышка впускного и выпускного отверстий обогревателя. 2. Пружинное кольцо. 3. Впускной шланг

обогревателя. 4. Выпускной шланг обогревателя. 5. Сердечник обогревателя.

6. Нижний вентиляционный канал водительского места.

  (b). Снять удерживающее пружинное кольцо, как показано на рисунке 8-4-19.

16). Отсоединить кабельную шину устройства охлаждения. Отсоединить разъемы и снять
кабельную шину.

17). Снять регулировочное сопротивление нагнетателя. Открутить два винта и снять
сопротивление нагнетателя, как показано на рисунке 8-4-20.



Рисунок 8-4-20.

1. Регулировочное сопротивление нагнетателя. 2. Два винта. 3. Три болта.

4. Нагнетатель в сборе (с электроприводом).



409

18). Снять нагнетатель в сборе с регулировочным сопротивлением вентилятора. Открутить три
винта и снять нагнетатель в сборе с электроприводом, как показано на рисунке 8-4-20.

19). Снять терморезистор.

  (a). Снять испаритель, как показано на рисунке 8-4-21.

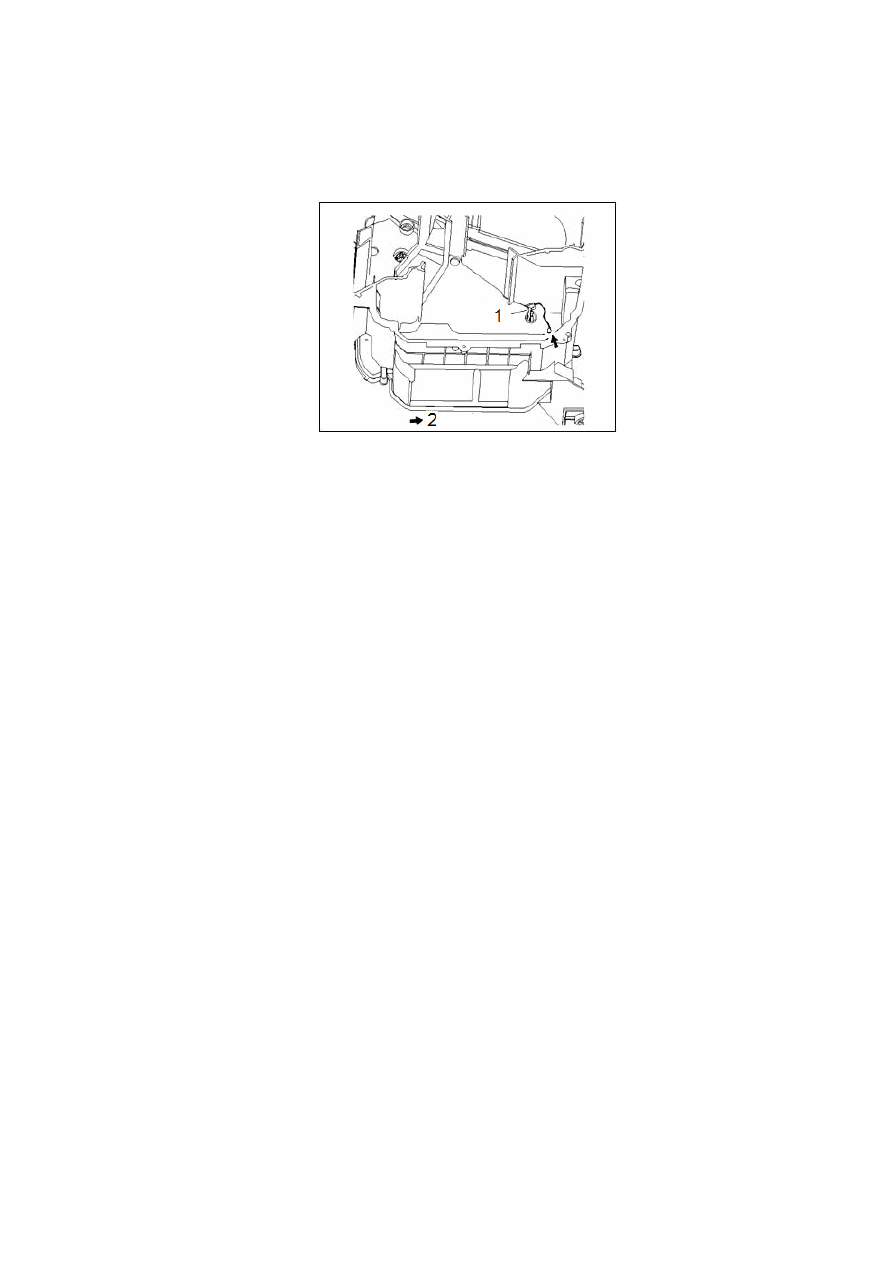

Рисунок 8-4-21.

1. Заглушка. 2. Терморезистор.

  (b). Снять терморезистор с заглушки, как показано на рисунке 8-4-21.

3. Примечания касательно установки.

1). Установка испарителя в сборе.

  (1). Смазать два новых кольцевых уплотнения компрессорным маслом (PAG56).

  (2). Установить два новых кольцевых уплотнения на испаритель в сборе, как показано на
рисунке 8-4-18.

2). Установить два пружинных кольца и расширительный клапан, как показано на рисунке
8-4-17. Момент затяжки составляет 3,5 Н*м.

3). Установить контроллер обогревателя с дополнительными принадлежностями в сборе.

  (1). Установить внутренний трос управления обогревом ветрового стекла в тяге управления
обогревателем.

Примечание:

/1/. Не перегибать трос.

/2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с
дополнительными устройствами в сборе.

(2). Установить внутренний трос управления устройством смешивания воздуха в тяге
управления обогревателем.

(3). Установить внешний трос управления устройством смешивания воздуха, продев его через
зажим для троса.

Примечание:

/1/. Не перегибать трос.

/2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с
дополнительными устройствами в сборе.



410

(4). Пошевелить тягу управления обогревателем, проверить перевод тяги в положение
внутренней циркуляции и впуска наружного воздуха, а также фиксацию тяги в указанных
положениях.

(5). Проложить трос в устройстве управления обогревателем в сборе, при этом не вытягивать
внешний трос.

(6). Установить внутренний трос управления устройством впуска воздуха в тяге управления
обогревателем.

(7). Установить внешний трос управления устройством впуска воздуха, продев его через
зажим для троса.

Примечание:

/1/. Не перегибать трос.

/2/. В случае перегиба троса может быть нарушена работа контроллера обогревателя с
дополнительными устройствами в сборе.

/3/. Пошевелить тягу управления обогревателем, проверить перевод тяги в положение
внутренней циркуляции и забора наружного воздуха, а также фиксацию тяги в указанных
положениях.

/4/. Проложить трос в устройстве управления обогревателем в сборе, при этом не вытягивать
внешний трос.

Соединить разъем, установить устройство управления обогревателем в сборе.

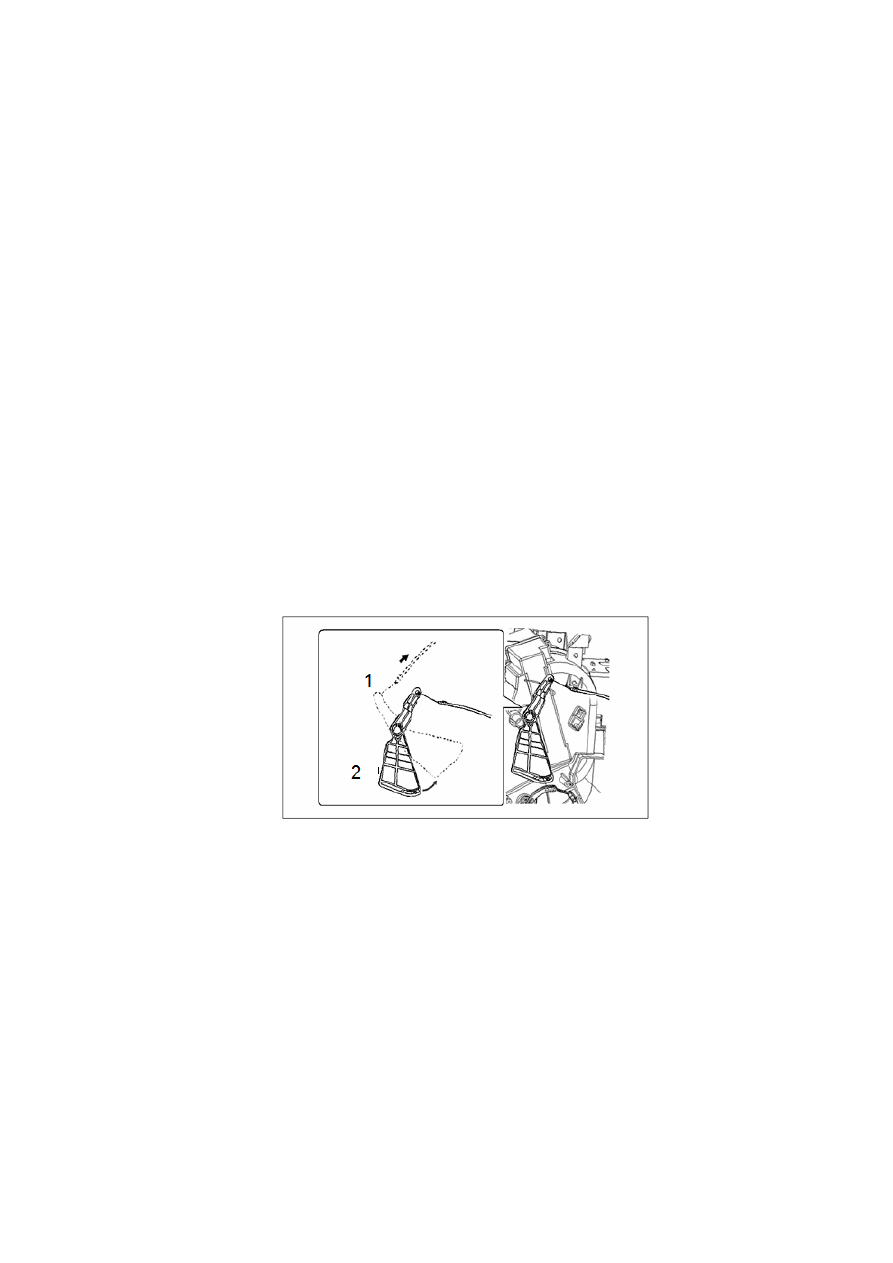

Рисунок 8-4 -22.

1. Максимальный нагрев. 2. Максимальное охлаждение.

Установить тягу управления в положение максимального охлаждения, подсоединить трос к
управляющему рычагу.

Установить внешний трос в зажиме, прижать трос в направлении, показанном на рисунке.

Примечание:

Пошевелить тягу управления обогревателем, проверить перевод тяги в положение внутренней
циркуляции и забора наружного воздуха, а также фиксацию тяги в указанных положениях.

Установить тягу управления в положение внутренней циркуляции, подсоединить внутренний
трос к управляющему рычагу.
