Автомобили BYD F3 и F3R. Руководство - часть 99





379

Демонтаж конструкции потолочного люка.

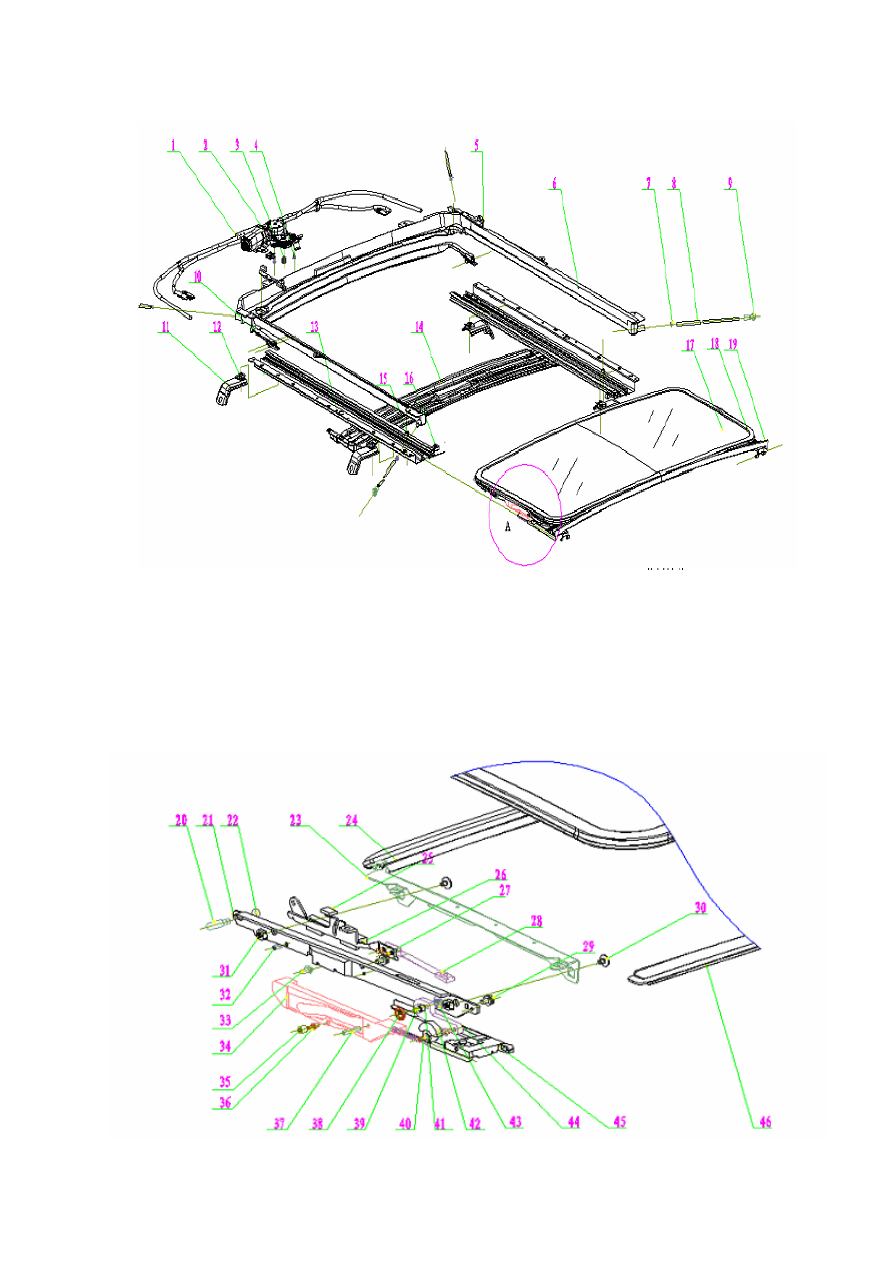

Рисунок 1. Основные элементы конструкции потолочного люка.

1. Трубка в сборе. 2. Электропривод в сборе. 3. Выходная шестерня. 4. Фланцевый болт (крепления

электропривода). 5. Ограничительная пластина. 6. Лоток. 7. Пружинное стопорное кольцо. 8. Водоотводная

трубка. 9. Водосток. 10. Амортизатор в сборе. 11. Монтажная пластина потолочного люка. 12. Зажим.

13. Направляющая скольжения. 14. Поперечная балка. 15. Блок скользящей пластины. 16. Блок щитка.

17. Стекло крышки потолочного люка. 18. Уплотнитель в сборе. 19. Ведомая пластина.



Рисунок 2. Схема разборки конструкции в зоне A.





380

20. Вал. 21. Монтажная пластина стеклянной крышки. 22. Кольцевое уплотнение. 23. Пластина крепления

стеклянной крышки. 24. Усиленная пластина A. 25. Амортизатор. 26. Направляющая скольжения. 27. Заклепка

листовой пружины. 28. Листовая пружина. 29. Винт с головкой под отвертку с крестовидным жалом. 30. Винт с

головкой под отвертку с крестовидным жалом. 31. Гайка. 32. Стопорный шплинт A. 33. Стопорный шплинт B. 34.

Кулачок. 35. Ролик. 36. Вал кулачка. 37. Шплинт кулачка. 38. Ролик скользящего рычага. 39. Малый ролик

скользящего рычага. 40. Вал скользящего рычага. 41. Малый ролик скользящего рычага. 42. Пружинное колесо в

сборе. 43. Крышка скользящего рычага. 44. Скользящий рычаг. 45. Трос в сборе. 46. Усиленная пластина B.

9. Таблица поиска и устранения неисправностей.

Признаки

Возможные причины

Способы проверки и устранения

1. В скользящую направляющую попала

грязь.

Почистить направляющую, просушить ее и

смазать консистентной смазкой.

2. Скользящая направляющая

деформирована.

В случае незначительной деформации –

выправить направляющую, либо заменить

деталь в случае значительной деформации.

3. Значительный износ кулачка.

Заменить кулачок новой деталью.

4. Образование трещин на

ограничительной пластины в результате

продолжительной эксплуатации.

Заменить ограничительную пластину новой

деталью.

5. Заблокирован скользящий рычаг.

Почистить канавку кулачка и смазать

консистентной смазкой.

6. Неправильно подключен

электропривод.

Исправить разводку контура.

7. Разрыв цепи электропривода.

Восстановить цепь.

8. Износ электропривода в результате

продолжительной эксплуатации.

Заменить электропривод новой частью.

9. Выпала T-образная гайка монтажной

пластины.

Прикрепить гайку клеем.

10. Нарушено соединение разъема.

Плотно вставить штепсель в гнездо.

11. Разъем загрязнен.

Почистить разъем сухой ветошью.

12. Разрыв цепи управления.

Восстановить соединение.

13. Выходная шестерня электропривода

не совмещена с тросом.

Отрегулировать и установить повторно.

Потолочный люк

не открывается и

не закрывается до

конца

14. Листовая пружина зажата в

скользящей направляющей.

Отрегулировать положение частей и

несколько раз открыть-закрыть люк.





381



Признаки

Возможные причины

Способы проверки и устранения

1. Слишком большой размер стеклянной

крышки.

Заменить стекло.

2. Ослаблена затяжка винтов, в

результате чего стеклянная крышка

откидывается назад.

Снять стекло, установить его повторно,

сдвинуть вперед и затянуть винты.

3. Ограничительная пластина задевает

стопорный шплинт B.

Отполировать ограничительную пластину.

4. Ослаблена упругость листовой

пружины.

Заменить пружину новой деталью.

Потолочный люк

не откидывается и

не опускается до

конца

5. Смещение листовой пружины в

процессе продолжительной

эксплуатации.

Отрегулировать положение листовой

пружины.

1. Засорена водоотводная трубка.

Чаще проверять лоток, очищать его от грязи.

Люк пропускает

воду.

2. Поврежден уплотнитель.

Заменить уплотнитель новой деталью.

1. Попала грязь на кромку люка.

Протереть кромки влажной ветошью,

просушить и смазать.

2. Попала грязь в канавку кулачка.

Снять, почистить и смазать кулачок.

3. Листовая пружина задевает

скользящую направляющую при

открывании люка.

Отрегулировать положение левой и правой

скользящих пластин.

4. Амортизатор задевает крышу

автомобиля.

Отполировать амортизатор.

Ненормальный

шум, сильная

вибрация.

5. Уплотнитель задевает кромку крыши

автомобиля.

Смочить водой для смазки.

Отказ кнопок

управления.

Нарушен контакт в цепи.

Проверить цепь, восстановить соединение.

1. Необходимо смазать части механизма

управления (например, пружинное

колесо).

Почистить и смазать.

2. Перегревается электропривод.

Выключить электропривод, дать ему остыть.

Потолочный люк

движется

медленно и

неравномерно.

3. Слишком сильное сопротивление при

перемещении троса.

Добавить смазку в направляющие.

Выпадает

уплотнитель.

Уплотнитель часто задевает крышу

автомобиля.

Заменить уплотнитель новой деталью.

Старение

материала

изготовления

уплотнителя.

Продолжительная эксплуатация или

эксплуатация в неблагоприятных

условиях.

Чаще посыпать тальком или заменить новой

деталью.

Потолочный люк

не доходит до

конца при

открывании.

Выпал вал кулачка.

Заменить кулачок в сборе.









382

10. Ремонт компонентов электронного управления.

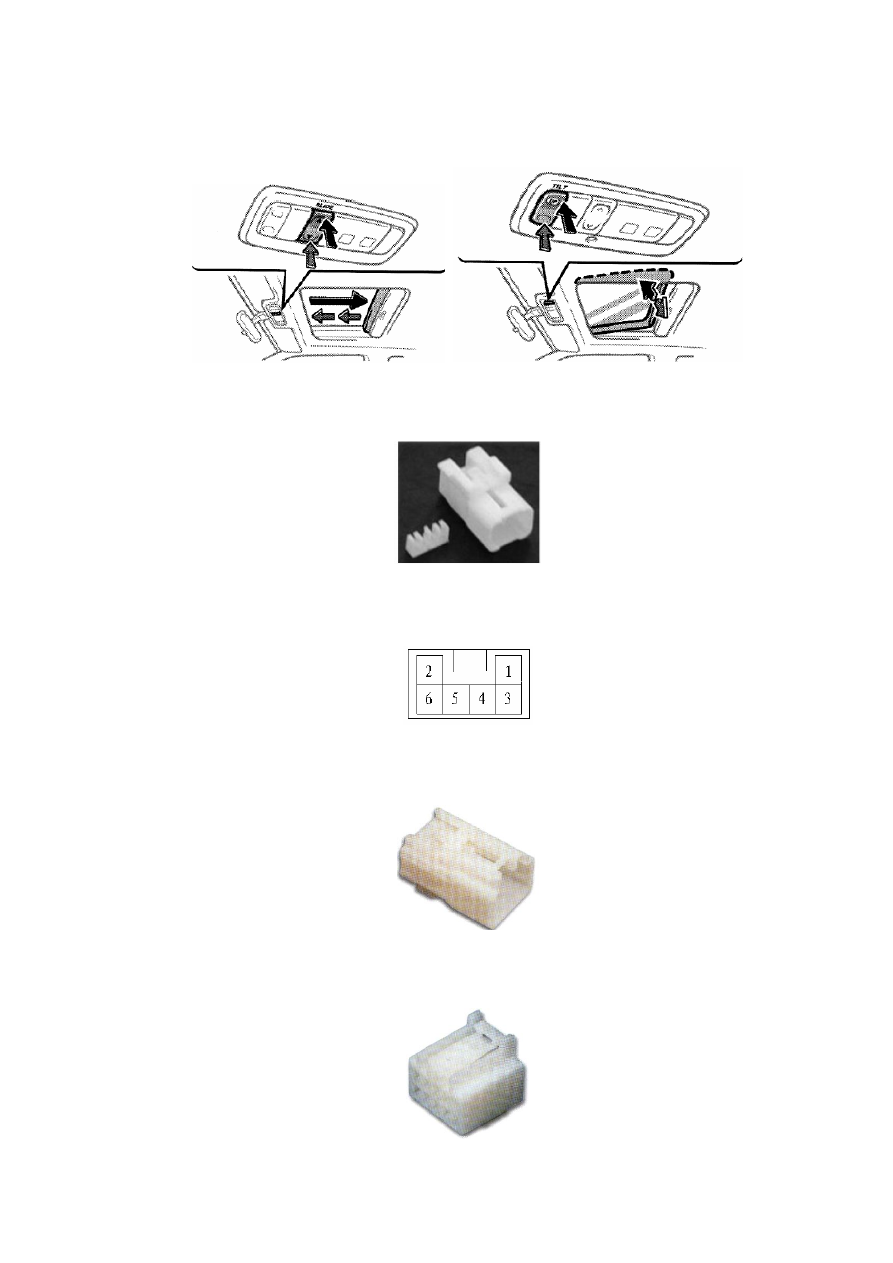

1. Внешний вид управляющего переключателя:





2. Разъемы потолочного люка.



Электрический разъем M2.



Конструкция электрического разъема M2.



Электрический разъем M1.



Разъем кабельной шины M1.
