6. Техническое обслуживание потолочного люка.

Периодическое техническое обслуживание позволяет продлить эксплуатационный ресурс и
обеспечить безопасную эксплуатацию.

1. Постоянно очищать от грязи щели направляющей и места зазоров между частями. Чистку
частей выполнять с помощью мягкой материи, смазывать направляющую консистентной
смазкой.

2. Прежде чем открыть потолочный люк, убедиться в отсутствии помех его движению.

3. Самой большой проблемой для потолочного люка является пропускание воды. Во
избежание этого необходимо соблюдать правила эксплуатации люка. Перед наступлением
дождливого времени года очищать от грязи щели направляющей и места зазоров между
частями. Натереть пластмассовые части водоотталкивающим составом.

4. Потолочный люк и уплотнитель могут примерзать зимой после снегопада или мойки
автомобиля. Принудительное открывание люка с усилием в таких условиях может привести к
повреждению электропривода или уплотнителя. Прежде чем закрыть или открыть люк в такой
ситуации, необходимо полностью удалить лед, воду и просушить поверхности.

5. Не рекомендуется открывать люк на ухабистой дороге с плохим состоянием покрытия во
избежание деформации направляющей и соединенных с ней частей, либо даже
электропривода в результате сильной тряски.

6. Правильно обращаться с управляющим переключателем. Во многих случаях отказы и
повреждения потолочного люка связаны именно с неправильным управлением
переключателем.

7. Потолочный люк является теплоизолирующим и защищает от ультрафиолетового излучения.
Чистить люк можно с помощью мягкой ветоши и чистящего средства, при этом не следует
применять сильнодействующие активные составы. Периодически, не реже одного раза в два
месяца, чистить и смазывать механические части.

8. Не разрешать детям играть с люком. Такие игры опасны, и могут привести к получению
травм.

9. Не допускать попадания масла и консистентной смазки на уплотнитель потолочного люка.
Указанные вещества ускоряют старение резины, что приводит к протеканию воды через
уплотнитель.

10. Не смазывать детали для упрощения установки в процессе технического обслуживания,
так как попадание масла может привести к разрыву водоотводной трубки.

11. В случае образования засора в водоотводной трубке вода будет протекать вовнутрь салона.
Поэтому необходимо периодически проверять и прочищать водоотводную трубку. В случае
обнаружения засора рекомендуется прочистить трубку с помощью стальной проволоки или
продуть ее сжатым воздухом.

12. Смазывать части водоотталкивающим составом в летнее время и жидкой смазкой в зимний
период.

13. Внезапное выключение электропитания может привести к нарушению функций
потолочного люка, сначала следует вернуть люк в исходное положение.

14. В случае возникновения любых проблем обращаться на станцию технического
обслуживания.





376

7. Ремонт потолочного люка.

Некоторые элементы конструкции потолочного люка подлежат ремонту и техническому
обслуживанию только квалифицированными техническими специалистами с применением
специального ремонтного инструмента и оборудования.

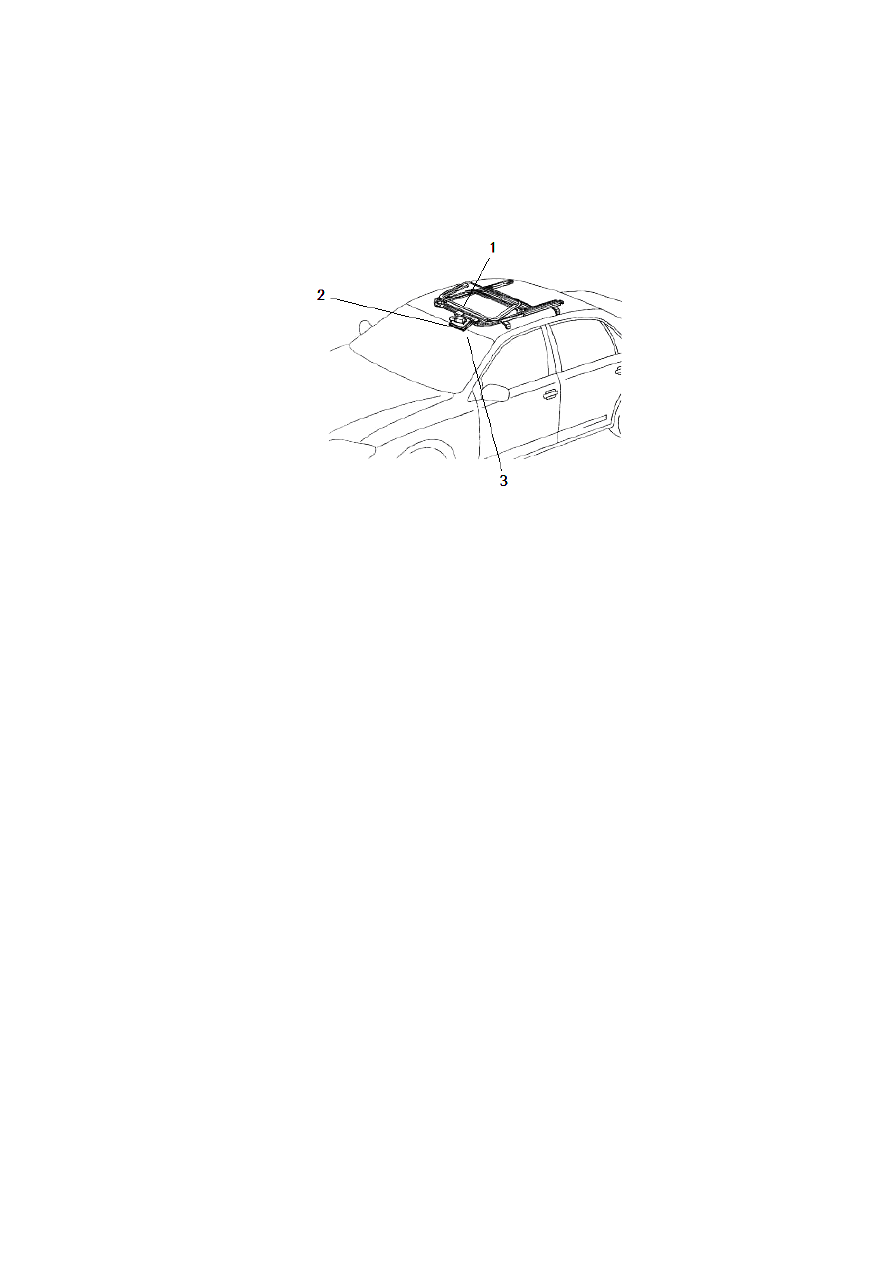

1. Основные элементы конструкции:



1. Крышка. 2. Электропривод. 3. Реле и переключатель.

2. Проверка электропривода.

  (1). Проверить функциональное состояние электропривода. В нормальном режиме работы
механизма потолочного люка соединить положительный контакт аккумулятора с контактом 3
электропривода потолочного люка, отрицательный контакт аккумулятора подключить к
контакту 1, затем выполнить подключение наоборот, проверив открывание и закрывание люка,
а также наличие ненормального шума. Если люк не открывается или не закрывается
нормально, заменить электропривод.

  (2). Проверить проводимость выключателя. Заменить электропривод, если он не работает
нормально в соответствии с заданными характеристиками.

  (3). Проверить проводимость заземления электропривода. Заменить электропривод, если он
не соответствует требованиям.

  (4). Проверьте функциональное состояние размыкателя потолочного люка. Полностью
открыть люк, затем нажать кнопку “OPEN” и проверить наличие звука при срабатывании
размыкателя в течение 10-90 сек. Полностью отрыть люк, затем нажать кнопку “CLOSE”,
после чего люк должен закрыться в течение 20 сек. Заменить электропривод, если он не
соответствует требованиям.

8. Демонтаж и установка потолочного люка.

В случае обнаружения неполадок, если люк не закрывается или не открывается, снять
стеклянную крышку люка с крыши автомобиля и выполнить необходимый ремонт.







377

1. Демонтаж и установка стеклянной крышки люка.

Открутить четыре болта с обеих сторон стеклянной крышки и вынуть стекло. Процедура
установки выполняется в обратной последовательности, при этом все части механизма
должны находиться в закрытом положении; отрегулировать положение стеклянной крышки по
высоте и закрутить болты.

2. Демонтаж и установка потолочного люка.

Снять внутреннюю декоративную отделку крыши салона; снять панель управления
потолочным люком, отсоединить электропривод, отсоединить четыре водоотводных трубки от
лотка, открутить болты и гайки крепления рамы потолочного люка к автомобильной крыше,
затем аккуратно снять раму. Процедура установки выполняется в обратной
последовательности.

3. Демонтаж и установка механизма скольжения.

Снять блок скользящей пластины и блок щитка. Снять щиток потолочного люка, проверить
направляющие скольжения и очистить их от грязи, снять кулачковый отсек, открутить болты
направляющей, снять амортизатор, левую и правую ограничительные пластины, заменить их в
случае обнаружения трещин. Процедура установки выполняется в обратной
последовательности, при этом левая и правая скользящие пластины должны быть установлены
в исходном положении параллельно друг другу.

4. Демонтаж и установка электропривода.

Открутить три болта крепления электропривода к трубчатому гнезду и лотку, затем снять
электропривод. Процедура установки выполняется в обратной последовательности, при этом
электропривод и подвижные части механизма должны находиться в исходном положении.

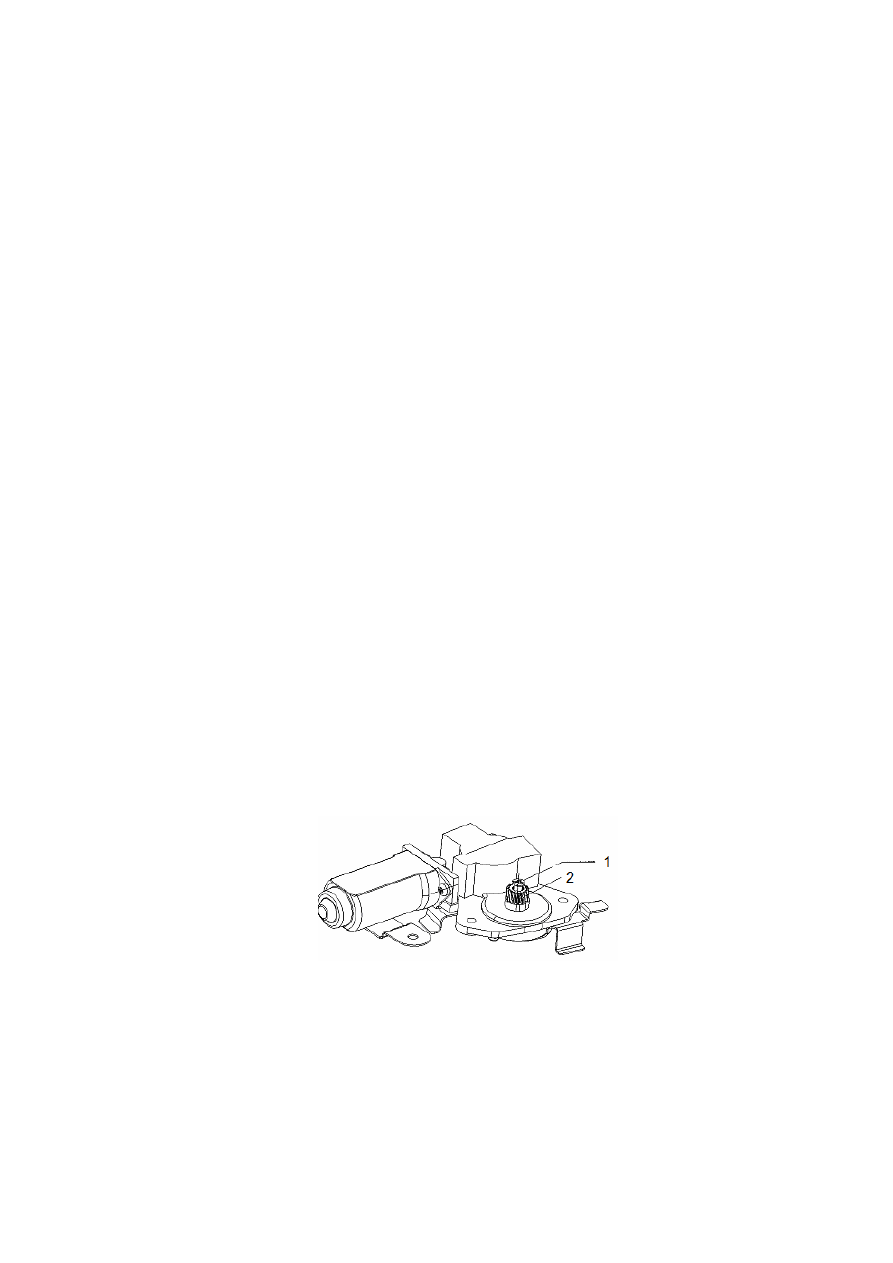

Рисунок A. Установка шестерни и стопорного кольца.



1. Стопорное кольцо. 2. Выходная шестерня.













378

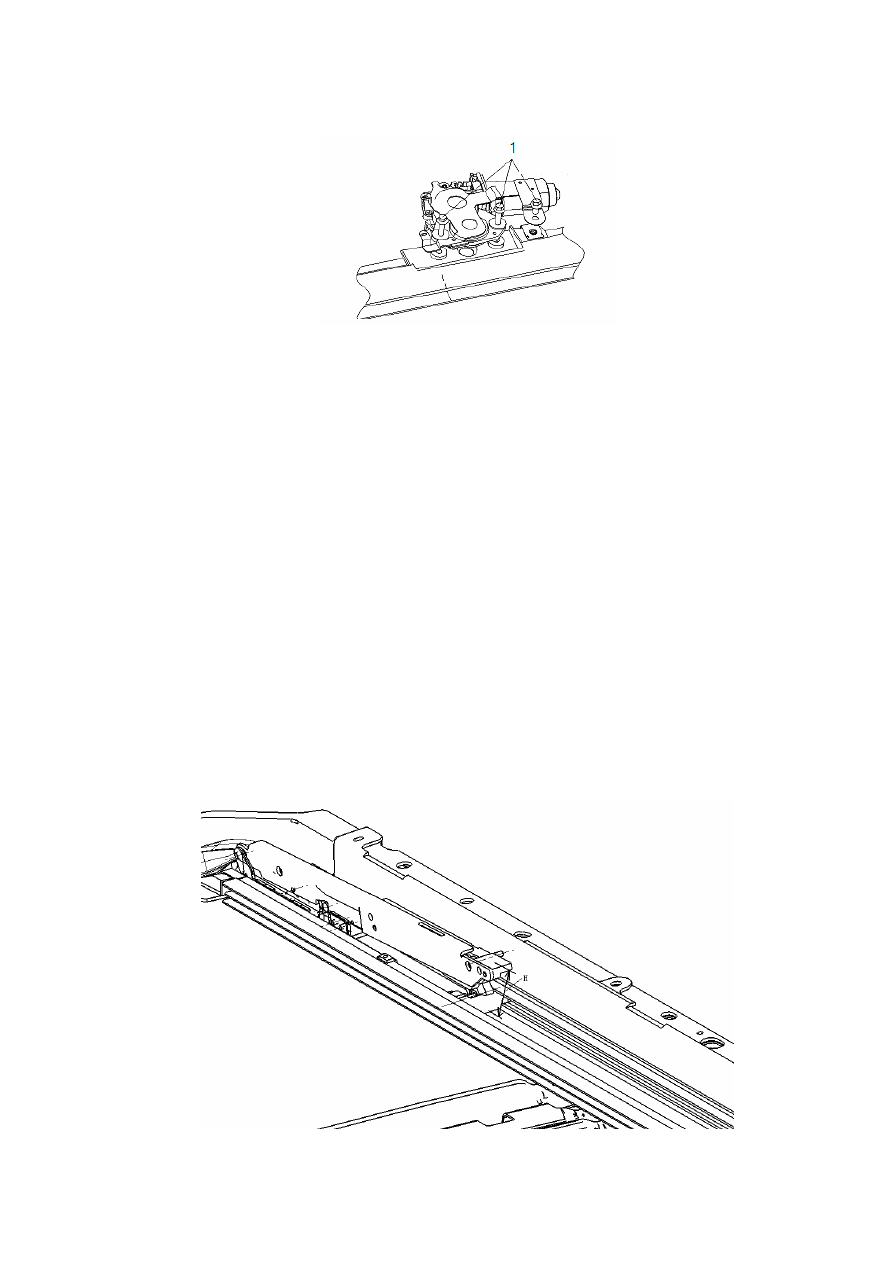

Рисунок B. Установка электропривода.



1. Фланцевый болт.

5. Установить электропривод в исходное положение: подключить электропривод к проводу
управления и аккумулятору, нажать кнопку “CLOSE” и удерживать ее до остановки
электропривода, затем нажать кнопку “UP” и удерживать ее до остановки электропривода,
затем нажать кнопку “CLOSE” и удерживать ее до остановки электропривода, затем нажать
кнопку “OPEN” и удерживать ее до полного открывания, затем нажать кнопку “CLOSE” и
удерживать ее до полного закрывания, после чего электропривод будет установлен в исходное
положение.

6. Установить механизм управления потолочным люком в исходное положение.

A. Сдвинуть левую и правую скользящие пластины в закрытое положение.

B. С помощью линейки измерить максимальную высоту от задней стороны кулачка до
направляющей скольжения, как показано на рисунке ниже. Отрегулировать положение
направляющей таким образом, чтобы высота H с левой и с правой стороны была одинаковой и
составляла 40±1 мм.



Рисунок: измерение высоты H.
