13). Установить правый шарнир спинки заднего кресла.

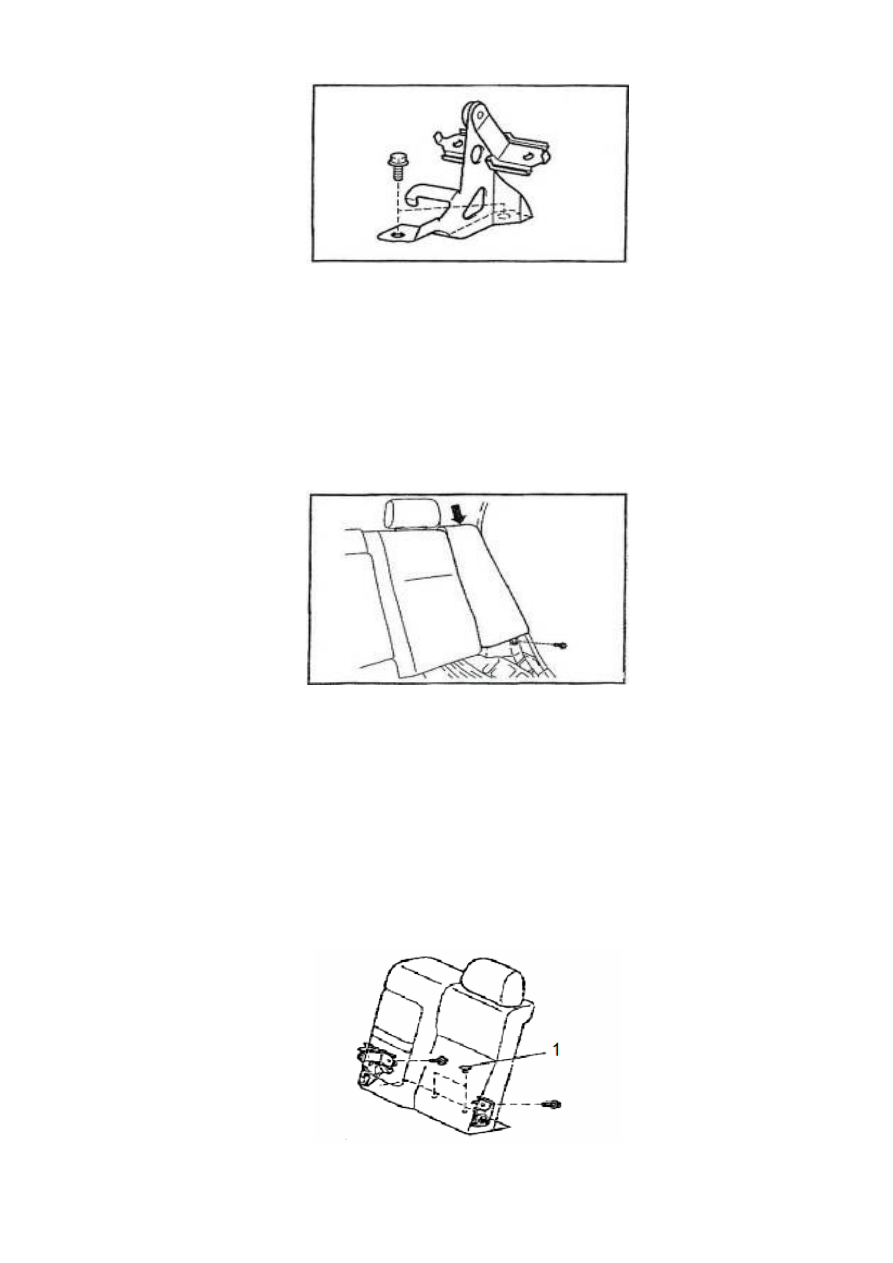

  (a). Установить шарнир, прикрепив его болтом.

Момент затяжки: 18,1 Н*м.

14). Установить левую боковую спинку заднего кресла в сборе.

  (a). Установить спинку кресла прикрепив ее болтами.

Момент затяжки: 7,8 Н*м.



15). Установить правую боковую спинку заднего кресла в сборе.

  (a). Установить спинку кресла прикрепив ее болтами.

Момент затяжки: 7,8 Н*м.

16). Установить левую спинку заднего кресла в сборе.

  (a). Установить спинку кресла прикрепив ее двумя болтами.

Момент затяжки: 18,1 Н*м.

  (b). Установить два зажима.



1. Зажим.





372

17). Install right rear seat back assembly

  (a). Install the seat back with 2 bolts.

Torque: 18,1 N*m

  (b). Install 2 clips.

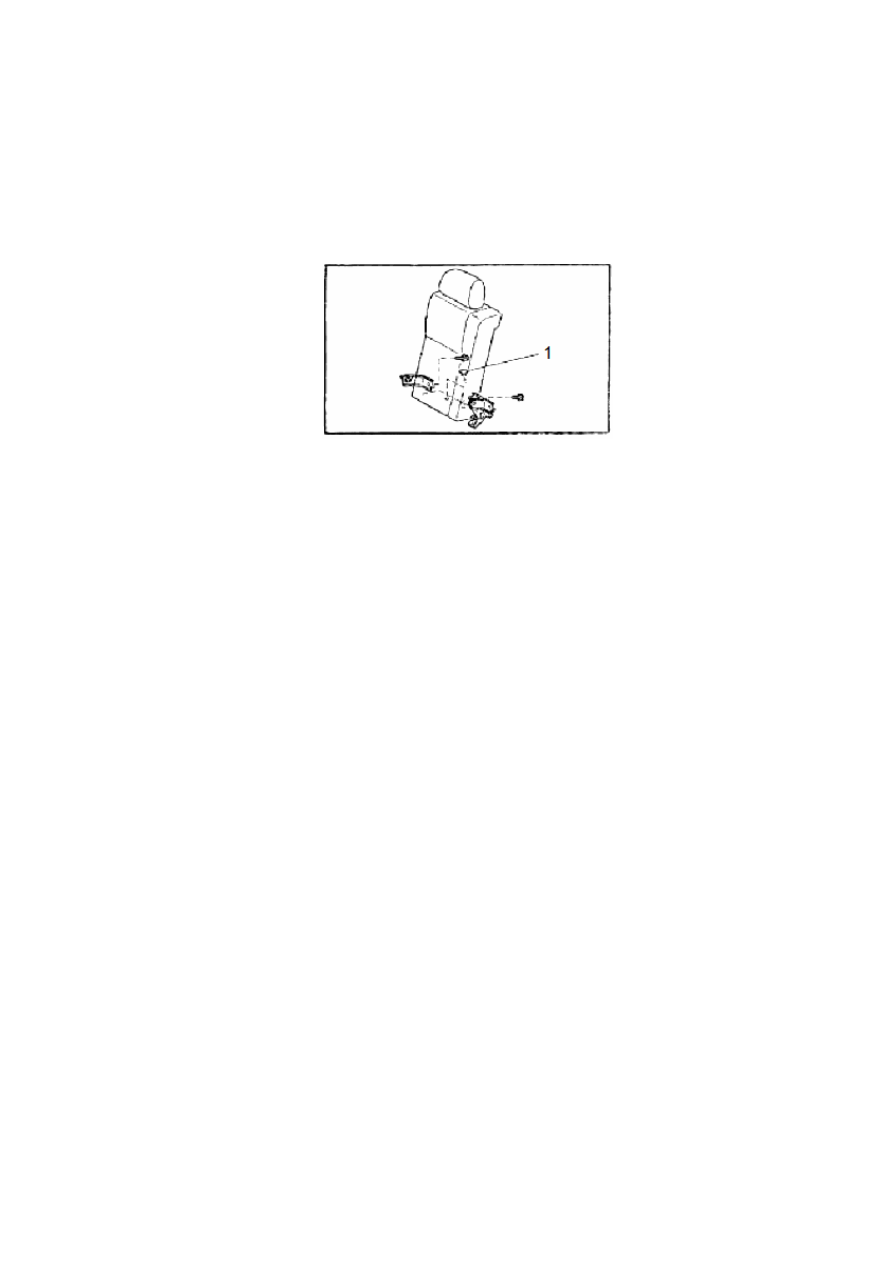

1. Зажим.

18). Установить подушку заднего кресла в сборе.

  (a). Плотно вставить зацеп в кузов автомобиля. (С задней стороны).

  (b). Установить раму подушки заднего сиденья на два зацепа. (С передней стороны).

Примечание: Проверить устойчивость подушки кресла.

Раздел 7. Потолочный люк с электроприводом.

1. Описание.

В конструкции потолочного люка с электроприводом использован принцип разности давлений.
Воздушный поток быстро проходит снаружи мимо потолочного люка, потому давление внутри
салона становится выше, чем снаружи, благодаря чему загрязненный воздух выходит изнутри,
а в салон поступает свежий воздух, что обеспечивает эффективную вентиляцию салона
автомобиля. Пассажиры внутри салона чувствуют себя более комфортабельно и в более
естественных условиях, автомобиль при этом приобретает более стильный внешний вид.
Кроме того, потолочный люк позволяет экономить потребление мощности. С помощью
потолочного люка можно охлаждать воздух внутри салона даже быстрее, чем с помощью
кондиционера.

2. Общая конструкция потолочного люка с электроприводом (внутренней
установки).

Основными элементами конструкции являются электропривод, амортизатор, лоток,
направляющая, поперечная балка, стекло и др.





373

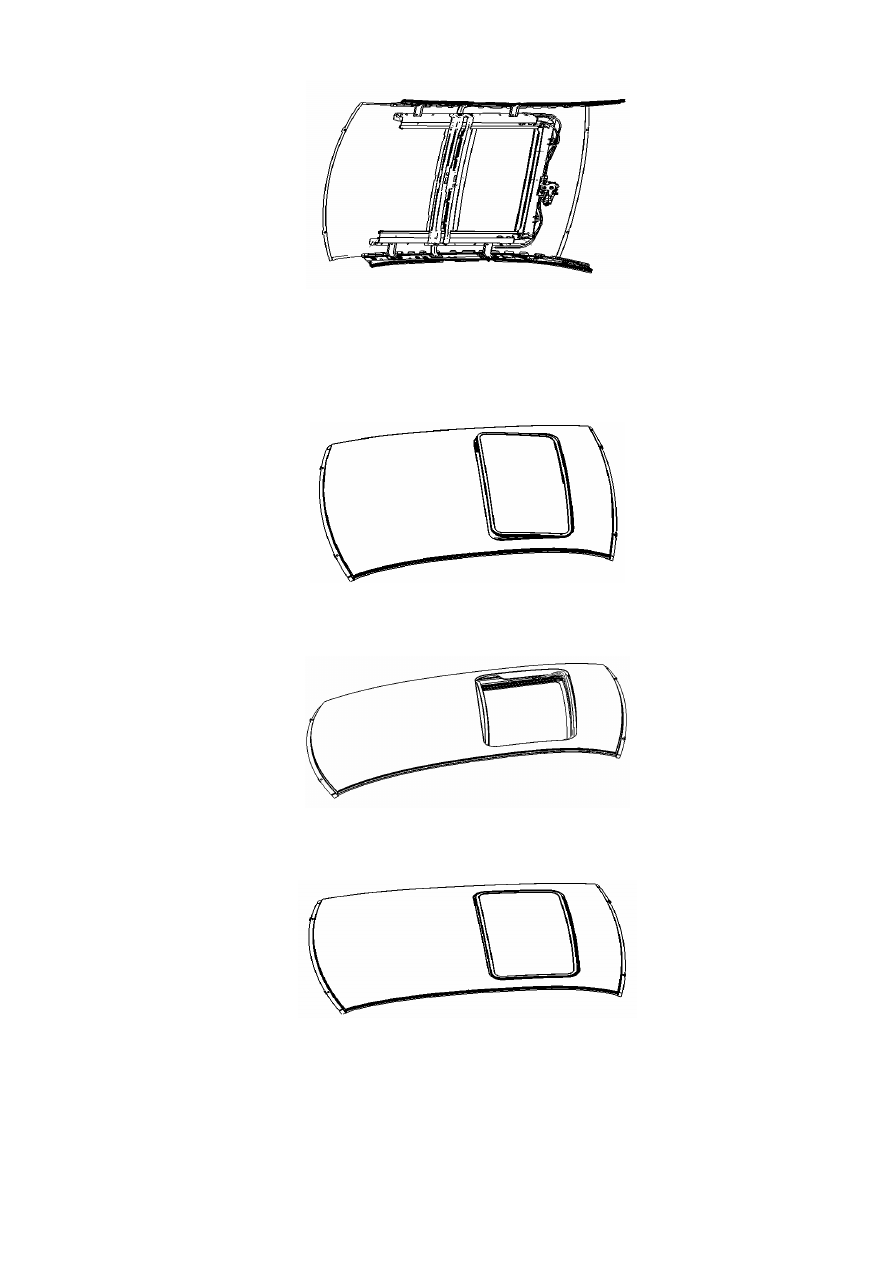

Рисунок 1. Общий вид.

3. Рабочее положение потолочного люка.

1. Сдвиг с откидыванием.



2. Полностью открыт.



3. Полностью закрыт.



4. Функциональные свойства потолочного люка.

Высококачественный электропривод.

Электронное управление.

Высокопрочное закаленное стекло. Если стекло разбивается, оно рассыпается в форме гранул,
что не причиняет вреда пассажирам.





374

Водостойкая конструкция: внутри установлена водоотводная трубка.

Изогнутое стекло: Обводы потолочного люка в точности соответствуют форме крыши
автомобиля.

5. Управление переключателем.

1. Основные действия: закрыть, полностью открыть, сдвинуть с наклоном.

Этапы функционального цикла:

Закрыть — сдвинуть с наклоном (вверх) — закрыть (вниз).

Закрыть — полностью открыть — закрыть.

Открыть с наклоном: нажать кнопку “up”.

Закрыть с наклоном: нажать кнопку “down”.

Полностью открыть: нажать кнопку “open”.

Закрыть: нажать кнопку “close”.

Управляющий переключатель показан на рисунке 1.

Примечание: нажатую кнопку необходимо удерживать до завершения операции. Если будет
нажата другая кнопка, текущая операция не будет завершена.

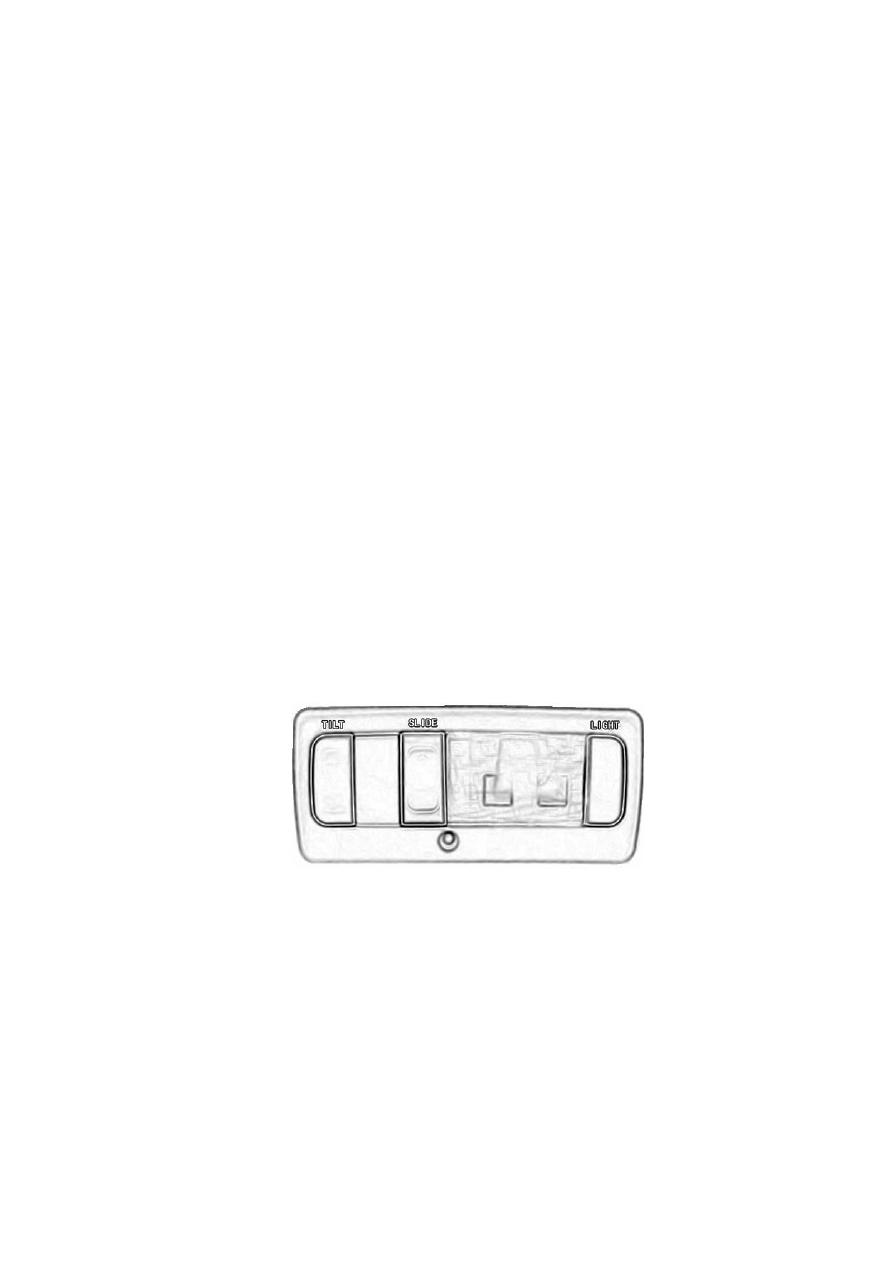

Рисунок (1). Управляющий переключатель.

Надписи:

TILT (наклон)

Наклонить и открыть ↑ (вверх) Полностью открыть ↑ (открыт)

SLIDE (сдвиг)

Наклонить и закрыть ↓ (вниз) Закрыть ↓ (закрыт)
