363

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Покрыть герметиком монтажные поверхности шарнира и смазать вращающиеся части.

В результате старения материала уплотнители начинают пропускать воду. В этом случае их
необходимо заменить новыми деталями.

Отрегулировать положение стопорного кольца дверного замка соответственно описанию
процедуры установки замка таким образом, чтобы дверь находилась в правильном положении.

Закрыть дверь до контакта с кузовом.

Открыть и закрыть дверь для проверки зазора после установки. В случае обнаружения зазора
выполнить необходимую регулировку.

Раздел 6. Кресла в сборе.

1. Подготовка к техническому обслуживанию кресел (инструмент).

Скоба

Для защиты поверхности

Динамометрический ключ с ограничителем по
моменту затяжки



2. Стандартные моменты затяжки для крепежного элемента кресел.

Места крепления

Момент затяжки в Н*м

Передние кресла в сборе



Кресло водителя к кузову автомобиля

20,4

Переднее пассажирское кресло к кузову автомобиля

20,4

Задние кресла в сборе



Шарнир и кронштейн спинки кресла в сборе

18,1

Центральный шарнир и кронштейн спинки кресла в
сборе

18,1

Центральный шарнир спинки кресла в сборе к кузову  20,4



















364

3. Ремонт водительского кресла в сборе.

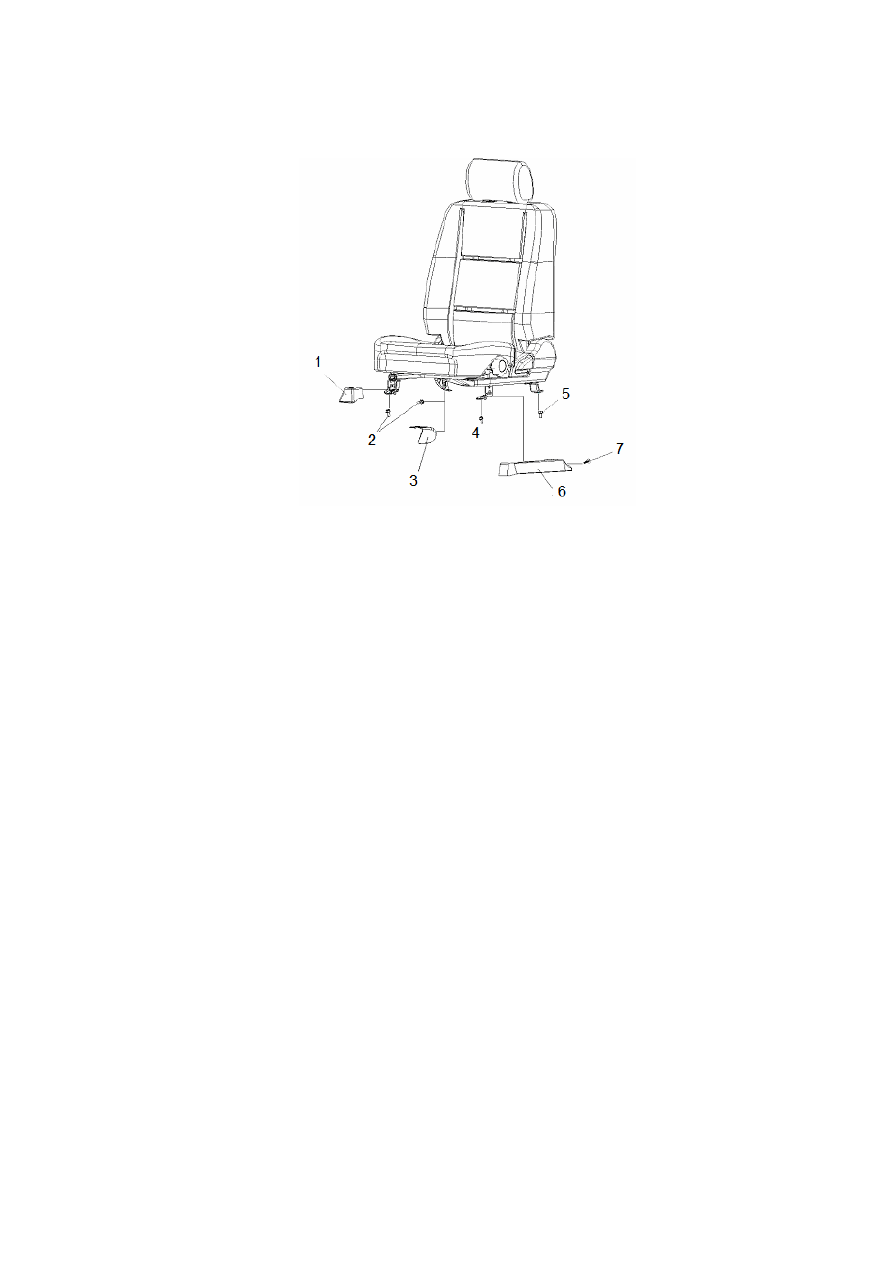

1. Конструкция.



1. Правый передний щиток. 2. Болт. 3. Левый передний щиток.

4. Болт. 5. Болт. 6. Левый боковой щиток. 7. Зажим.



2. Рекомендации касательно ремонта:

Установка выполняется в последовательности, обратной процедуре демонтажа. В данном
разделе подробно описываются только дополнительные операции.

Болты, в отношении которых не установлены требования по моменту затяжки, перечислены в
перечне стандартных болтов.

1). Снять левую опорную пластину направляющей сиденья водителя.

a). Снять один зажим.

Примечание:

если зажим окажется поврежденным в процессе демонтажа, заменить его новой деталью.

b). Снять левую опорную пластину направляющей сиденья водителя.

2). Снять правую переднюю опорную пластину сиденья водителя.

3). Снять правую заднюю опорную пластину сиденья водителя.

4). Открутить два болта крепления кронштейна передней направляющей сиденья водителя к
кузову автомобиля.





365

5). Открутить два болта крепления кронштейна задней направляющей сиденья водителя к
кузову автомобиля.

6). Установить кронштейн задней направляющей на полу кузова.

a). Прикрепить его двумя болтами.

b). Момент затяжки: 20,4 N.m

7). Установить кронштейн передней направляющей на полу кузова.

a). Прикрепить его двумя болтами.

b). Момент затяжки: 20,4 Н*м.

8). Установить правую заднюю опорную пластину направляющей сиденья водителя.

9). Установить правую переднюю опорную пластину направляющей сиденья водителя.

10). Установить левую опорную пластину направляющей сиденья водителя.

a). Установить левую опорную пластину направляющей сиденья водителя.

b). Установить зажим.

4. Кресло переднего пассажира и его ремонт.

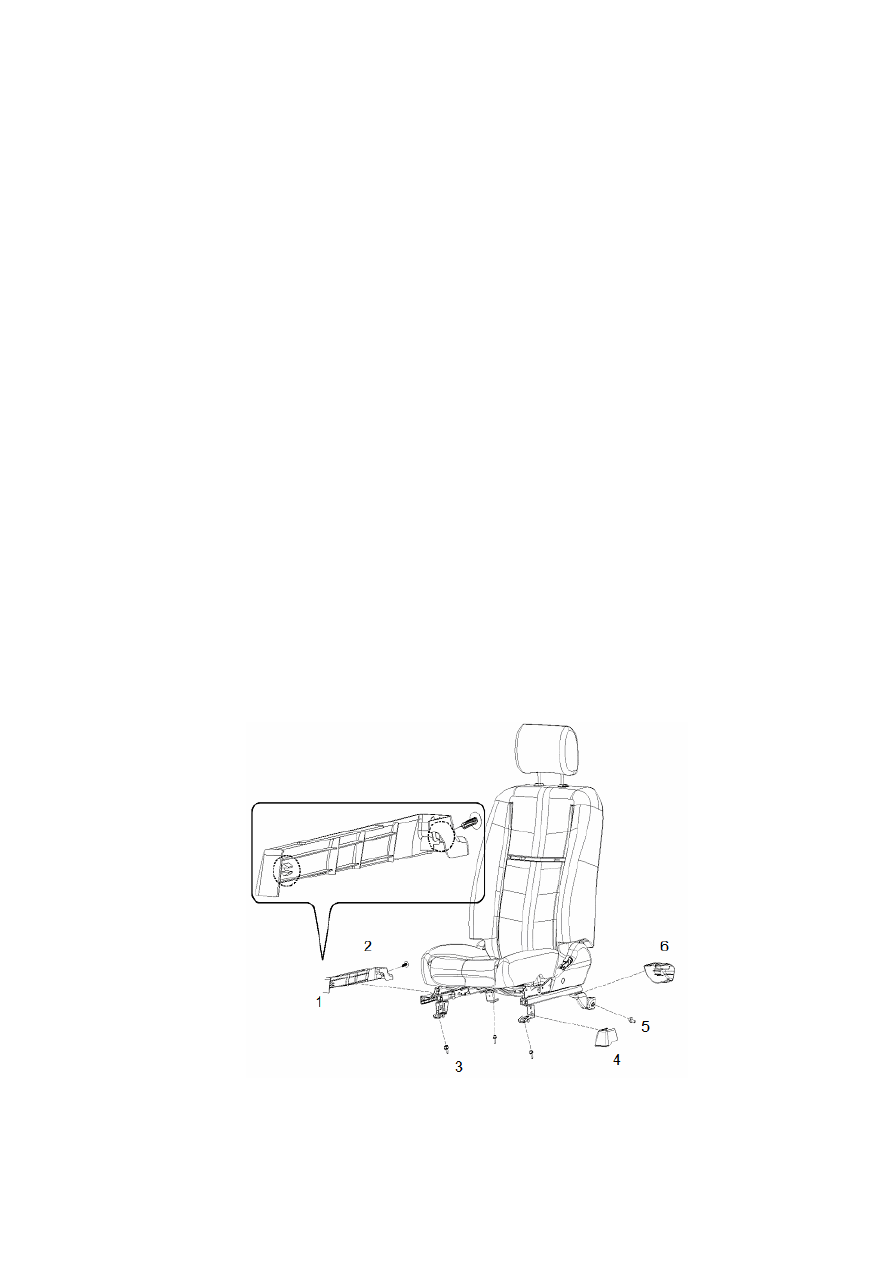

1. Конструкция.



1. Правый боковой щиток. 2. Зажим. 3. Болт. 4. Передний левый щиток.

5. Болт. 6. Задний левый щиток.

2. Рекомендации касательно ремонта:





366

Установка выполняется в последовательности, обратной процедуре демонтажа. В данном
разделе подробно описываются только дополнительные операции.

Болты, в отношении которых не установлены требования по моменту затяжки, перечислены в
перечне стандартных болтов.

1). Снять правую опорную пластину направляющей переднего пассажирского сиденья.

a). Снять один зажим.

Примечание: если зажим окажется поврежденным в процессе демонтажа, заменить его новой
деталью.

b). Снять правую опорную пластину направляющей переднего пассажирского сиденья.

2). Снять левую опорную пластину направляющей переднего пассажирского сиденья.

3). Снять левую заднюю опорную пластину направляющей переднего пассажирского сиденья.

4). Открутить два болта крепления кронштейна передней направляющей пассажирского
сиденья к кузову автомобиля.

5). Открутить два болта крепления кронштейна задней направляющей пассажирского сиденья
к кузову автомобиля.

6). Установить кронштейн задней направляющей пассажирского сиденья на полу кузова.

a). Прикрепить его двумя болтами.

Момент затяжки: 20,4 Н*м.

7). Установить кронштейн передней направляющей пассажирского сиденья на полу кузова.

a). Прикрепить его двумя болтами.

Момент затяжки: 20,4 Н*м.

8). Установить левую заднюю опорную пластину направляющей переднего пассажирского
сиденья.

9). Установить левую опорную пластину направляющей переднего пассажирского сиденья.

10). Установить правую опорную пластину направляющей переднего пассажирского сиденья.

a). Установить правую опорную пластину направляющей переднего пассажирского сиденья.

b). Установить зажим.
