355

превышает определенное значение, механизм предварительного натяжения срабатывает
одновременно с модулем подушки безопасности. При выполнении технического
обслуживания ремней безопасности, оборудованных механизмом предварительного
натяжения, обращать внимание на надписи с предупреждениями и примечаниями.

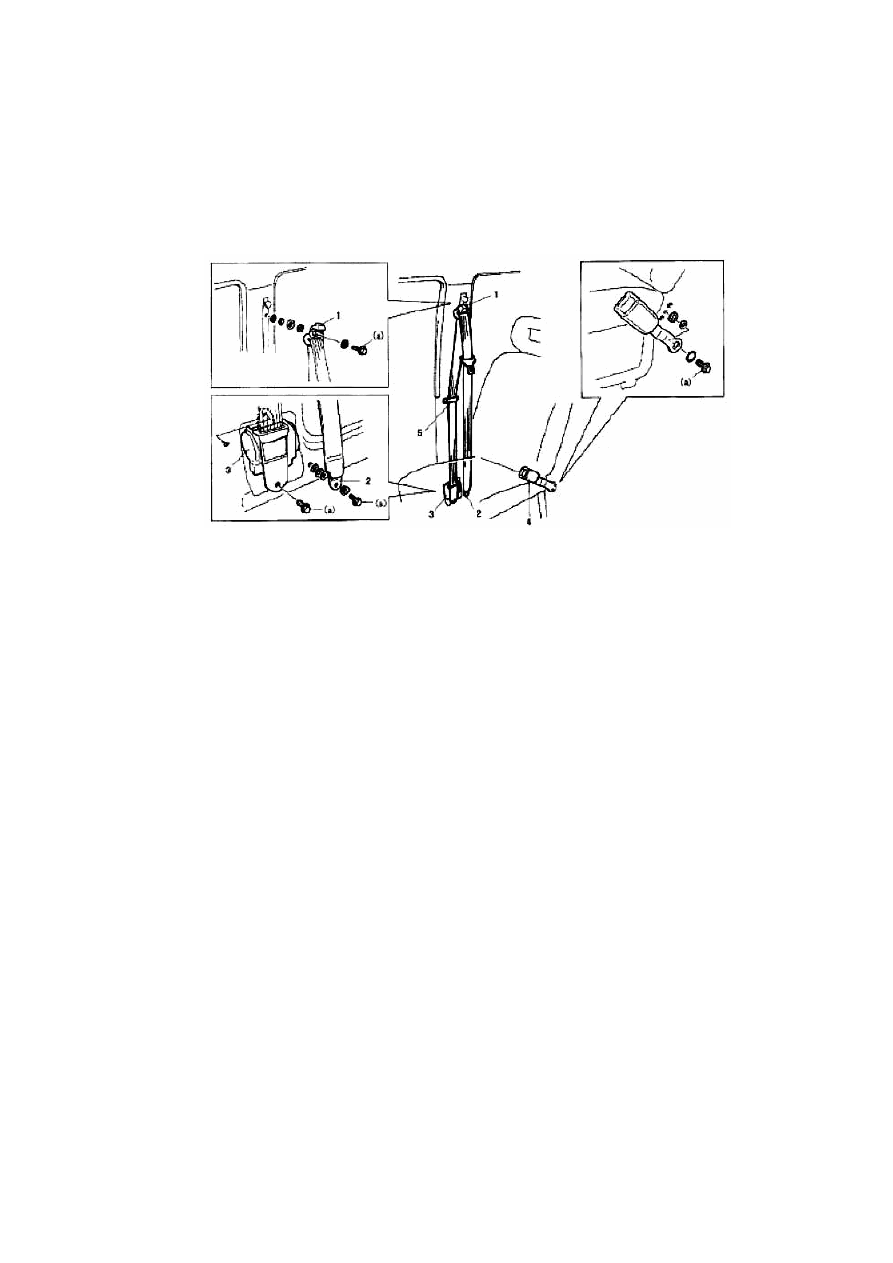

2. Ремни безопасности передних кресел (с механизмом предварительного
натяжения).



Момент затяжки – 35 Н*м. 1. Верхний держатель. 2. Нижний держатель.

3. Натяжитель ремня. 4. Скоба фиксации.

1. Разборка:

1). Отсоединить отрицательный контакт аккумулятора.

2). Отсоединить кабельную шину системы подушек безопасности.

3). Отсоединить разъемы механизмов предварительного натяжения ремней безопасности,
которые находятся рядом с центральной стойкой.

4). Снять передние ремни безопасности в сборе.

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа. Примечание:

Типы и размеры болтов для ремней безопасности указываются в английском стандарте
(7/16-20UNF).

Плотно соединить разъемы механизмов предварительного натяжения ремней безопасности.

Закрутить крепежные болты до момента затяжки, регламентированного спецификацией.
Момент затяжки (a): 45 Н*м.







356

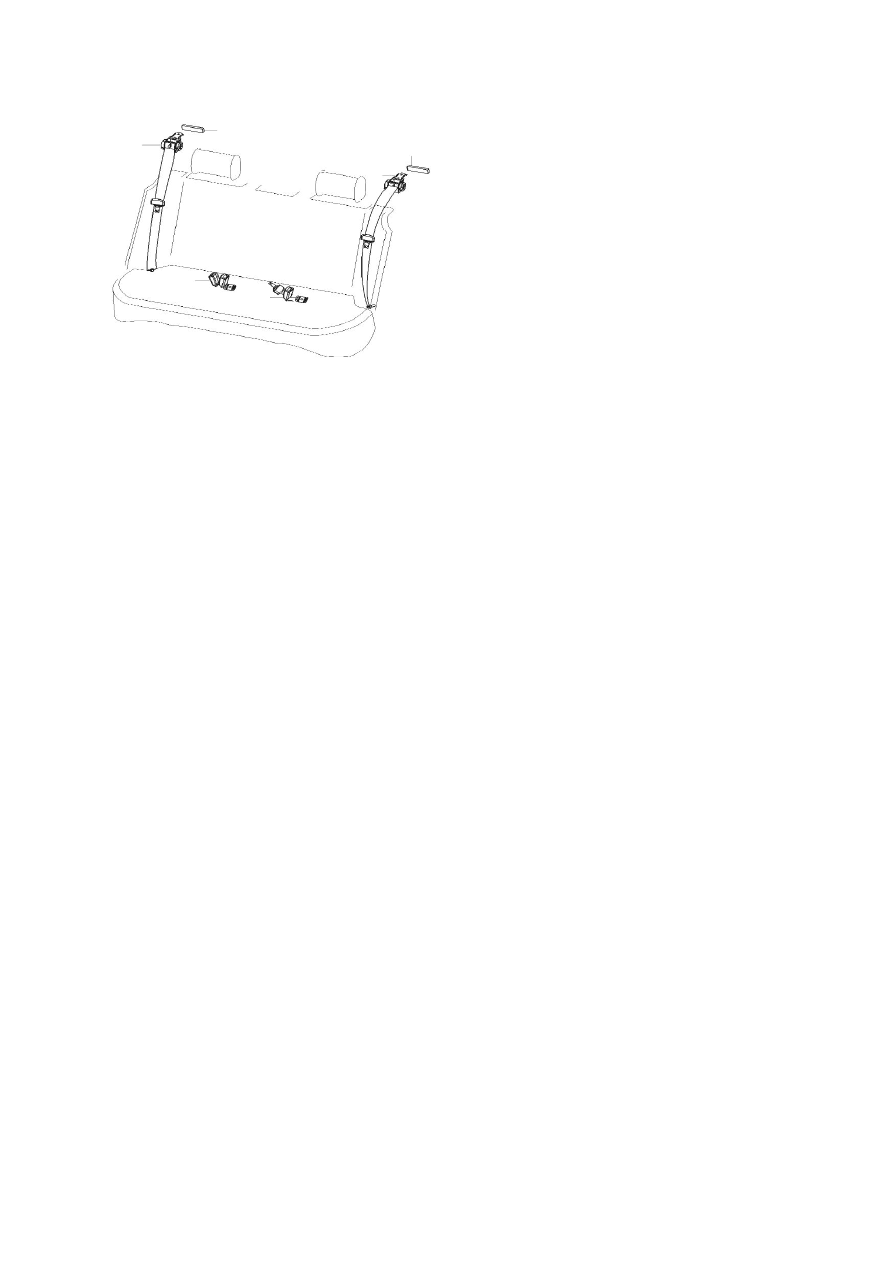

3. Ремни безопасности заднего кресла.



4. Примечания касательно технического обслуживания ремней
безопасности.

Перед ремонтом или заменой ремней безопасности, обратить внимание на следующие
моменты:

1. Ремни безопасности, механизмы предварительного натяжения и замки должны быть
правильно соединены.

2. Не располагать ремни безопасности вблизи острых и других предметов, могущих
причинить повреждения.

3. Не допускать повреждения замков и защелок.

4. Не отбеливать и не красить ремни безопасности (чистить их только с мылом и водой).

5. Во избежание повреждения резьбы при установке болтов сначала закручивать их вручную
до отказа.

6. Не пытаться ремонтировать механизмы предварительного натяжения, неисправные
механизмы подлежат только комплектной замене.

7. Следить за чистотой ремней.

8. Все неисправные части необходимо заменять.

9. Поврежденные ремни необходимо заменять.

10. Не допускать попадания посторонних предметов в отверстия в декоративных крышках
механизмов ремней безопасности.

Примечания касательно ремней безопасности с механизмом предварительного натяжения:

1. Перед выполнением большинства операций технического обслуживания необходимо
отсоединить кабельную шину системы подушек безопасности и вынуть соответствующий
плавкий предохранитель во избежание случайного срабатывания модулей.





357

2. Не подключать модули подушек безопасности к аккумулятору до полной установки всех
частей, либо если это не потребуется в процессе диагностики для вывода кодов
неисправностей.

3. Не допускается использование частей системы подушек безопасности, снятых с другого
автомобиля.

4. Если автомобиль будет нагреваться до температуры 93°C и выше, снять части системы
безопасности. (Например, при сушке после окраски).

5. Снимать части системы подушек безопасности, если они подвергаются неосторожному
воздействию во время выполнения операций.

6. Отсоединять разъемы модулей подушек безопасности и механизмов предварительного
натяжения ремней безопасности перед выполнением сварочных работ.

7. Окраску вблизи частей системы подушек безопасности необходимо выполнять осторожно,
не допуская попадания краски на провода и разъемы системы.

8. Не подвергать части системы подушек безопасности непосредственному воздействию
нагретого воздуха (сушка после окраски) и открытого огня.

Раздел 4. Передние двери.

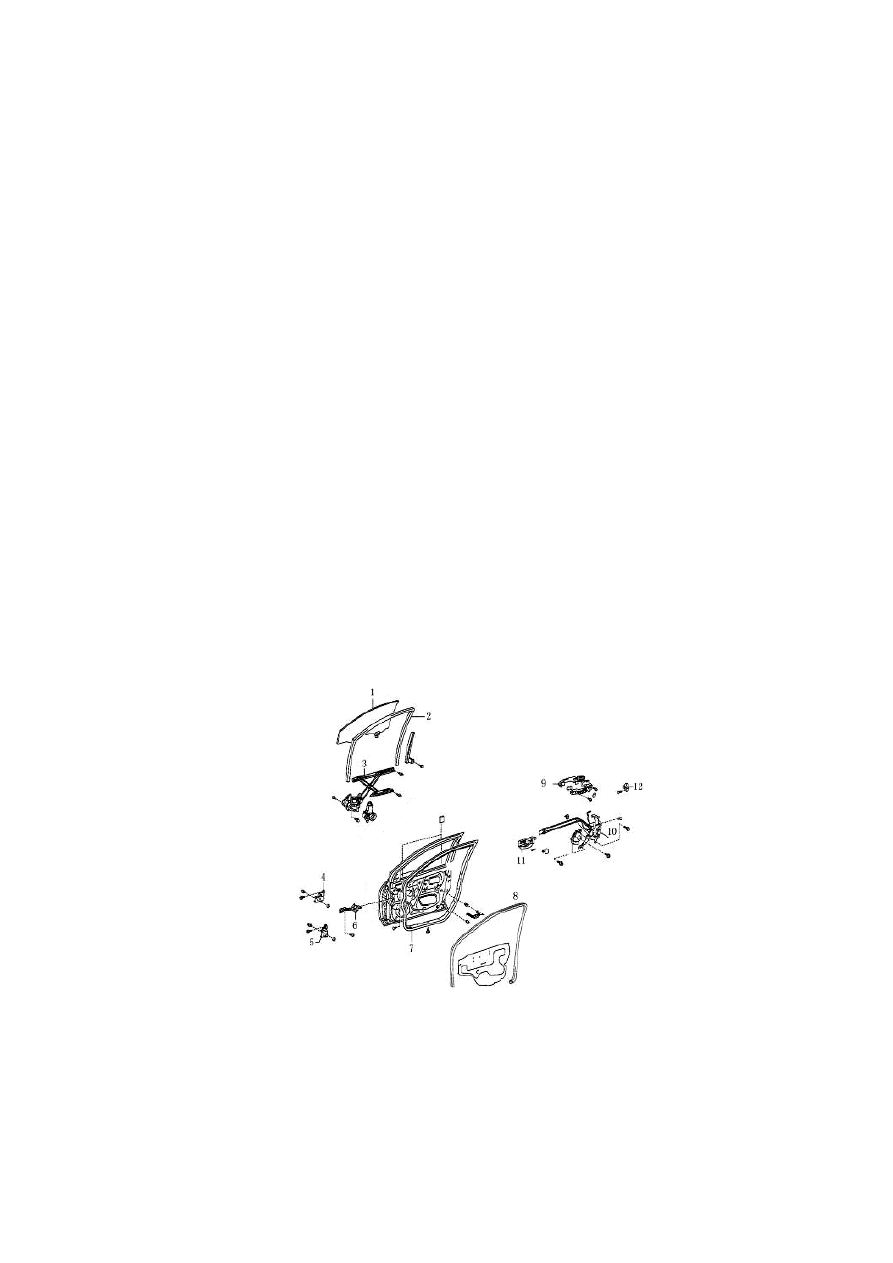

1. Схема разборки.



1). BYDF3-6103200 Правое переднее стекло в сборе.
2). BYDF3-6107116 Уплотнитель правого переднего окна.
3). BYDF3-6104020 Подъемник правого переднего стекла в сборе.
4). BYDF3-6106120 Верхний шарнир правой передней двери в сборе.
5). BYDF3-6106140 Нижний шарнир правой передней двери в сборе.
6). BYDF3-6109120 Ограничитель правой передней двери.
7). BYDF3-6107112 Уплотнитель правой передней двери.





358

8). BYDF3-6107114 Уплотнитель порога правой передней двери.
9). BYDF3-6105120 Наружная ручка открывания правой передней двери в сборе.
10). BYDF3-6105140 Замок передней двери в сборе.
11). BYDF3-6105160 Внутренняя ручка открывания правой передней двери в сборе.
12). BYDF3-6105141 Стопорное кольцо боковой двери.

2. Стекло передней двери.

1. Разборка:

1). Снять выключатель стеклоподъемника переднего стекла в сборе.

2). Снять внутреннюю декоративную панель передней двери.

3). Снять пленку уплотнения передней двери.

4). Подключить стеклоподъемник, установить стекло в удобное положение (чтобы были
доступны два отверстия для установки стекла).

5). Открутить болты крепления стекла.

6). Снять стекло передней двери.

2. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.

Проверить равномерность стыкования верхней кромки стекла с направляющей и возможность
беспрепятственного перемещения стекла вверх и вниз.

Плотно посадить на клей пленку уплотнения двери.

3. Стеклоподъемник.

1. Разборка:

1). Снять дверное стекло соответственно описанной выше процедуре демонтажа.

2). Отсоединить кабельную шину стеклоподъемника с электроприводом.

3). Открутить болты крепления и вынуть стеклоподъемник.

2. Проверка.

1). Проверить смазку скользящих и вращающихся частей стеклоподъемника.

2). Проверить промежуточное колесо на предмет износа и наличия повреждений.

3. Установка:

Выполняется в последовательности, обратной процедуре демонтажа.
