347

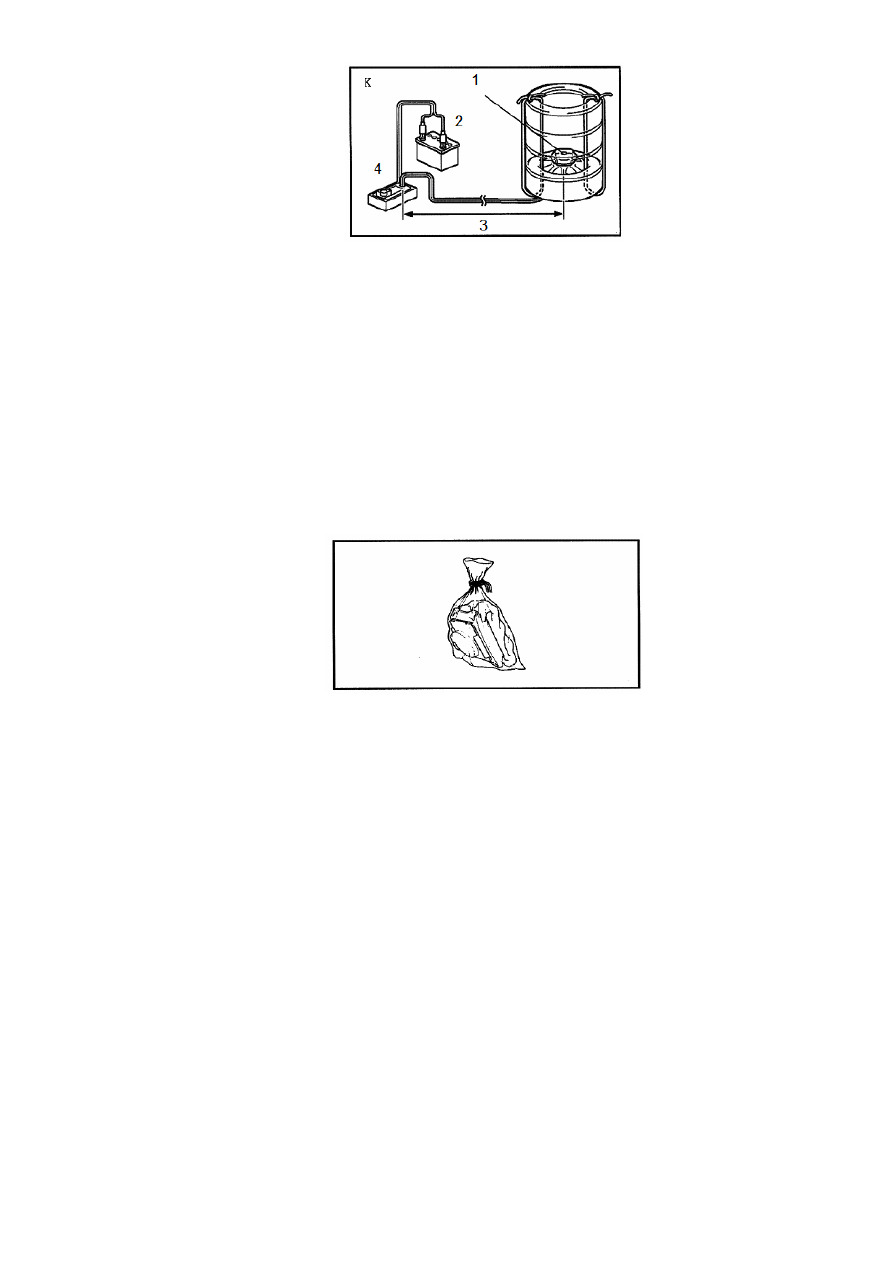

1. Кнопка звукового сигнала в сборе. 2. Аккумулятор. 3. Не менее 10 м. 4. Специальный ремонтный инструмент.

9.5. Утилизация активированных модулей.

● После активации модуля подушки безопасности дать ему остыть в течение приблизительно 30
минут.

● При выполнении операций с раскрывшимся модулем подушек безопасности надевать защитные
перчатки и очки.

● Положить модуль подушки безопасности в полиэтиленовый пакет и завязать пакет.

● После завершения всех операций вымыть руки.









348

Глава 7. Кузов и принадлежности

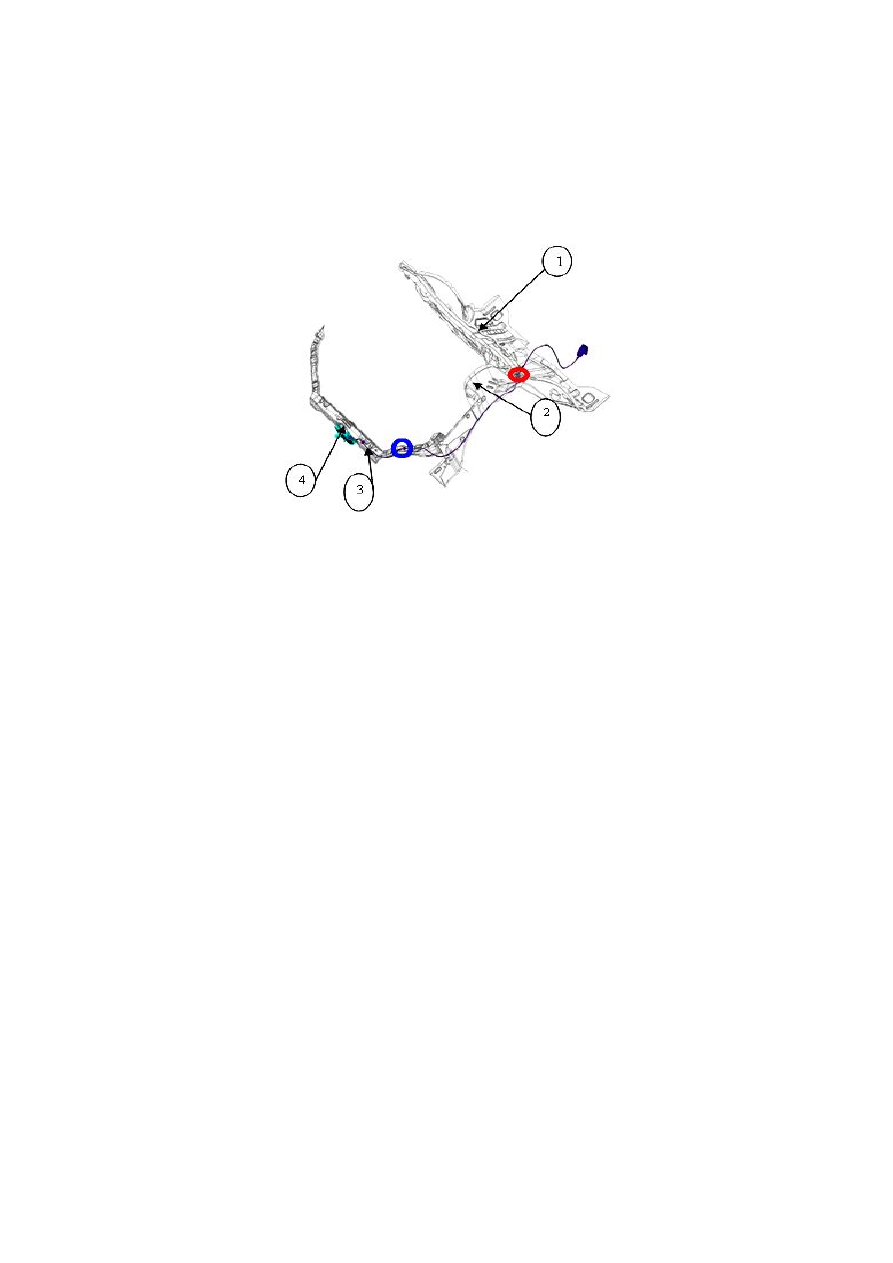

Раздел 1. Внутренняя ручка открывания капота с тросом в сборе.



1. Приборная панель (BYDF3-5301126). 2. Надколесная дуга левого переднего колеса (BYDF3-5301145).

3. Верхняя поперечная балка радиатора (BYDF3-5301760). 4. Замок капота двигателя в сборе (BYDF3-8402180).

При установке внутренней ручки и троса открывания капота двигателя сначала проложить
трос через часть 1, затем через часть 2, затем по части 3, затем соединить его с частью 4, и
после этого установить внутреннюю ручку на приборной панели. Следует учитывать, что
после части 2 трос проходит вместе с кабельной шиной. В части (надколесная дуга) имеется
заглушка (BYDF3-5302123), пропустить трос через заглушку и прикрепить его зажимом к
части 3.

Раздел 2. Ветровое стекло.

1. Общие моменты.

  При установке ветрового стекла применяется полиуретановый герметик. Для замены
ветрового стекла важно использовать клей-герметик, который обеспечивает прочное
сцепление с поверхностью стекла.

Примечание:

1. Применяя грунтовку и герметик для стекол стороннего изготовителя необходимо выполнять
его инструкции.

2. Если на поверхности лакокрасочного покрытия образуются царапины или иные
повреждения, покрытие необходимо восстановить во избежание образования коррозии.

Приготовить следующий инструмент:

Шило.
Стальная проволока.





349

Кисть для грунтовки (2).
Нож.
Держатели стекла.
Пистолет для герметика (для заполнения герметиком).
Шпатель (для удаления лишнего герметика и выравнивания слоя).

2. Демонтаж переднего ветрового стекла:

1. Почистить внутреннюю / наружную поверхность и кромки.

2. Снять рычаги стеклоочистителей.

3. Снять боковой уплотнитель крыши.

4. Оклеить поверхность кузова автомобиля вокруг ветрового стекла липкой лентой во
избежание повреждения кузова автомобиля в процессе выполнения операций.

5. Снять (или срезать) уплотнитель вокруг ветрового стекла таким образом, чтобы обнажилась
кромка ветрового стекла.

6. Проткнуть шилом отверстие в слое герметика и продеть через отверстие стальную
проволоку.

7. Разрезать герметик вдоль кромки ветрового стекла стальной проволокой; при этом
учитывать наличие двух точек фиксации ветрового стекла.

Примечание: во время резания удерживать проволоку ближе к стеклу во избежание
повреждения кузова автомобиля.

8. Выровнять слой герметика на кузове с помощью ножа таким образом, чтобы толщина слоя
по всей поверхности составляла приблизительно 1-2 мм.

Примечание:

Перед выравниванием слоя герметика на кузове автомобиля с помощью ножа протереть места
нанесения герметика на кузове с использованием этанола или подобной жидкости для
удаления масла и смазки.

9. Перед повторной установкой ветрового стекла удалить старый уплотнитель и герметик.

3. Установка переднего ветрового стекла:

1. Почистить поверхность кузова автомобиля, которая стыкуется с ветровым стеклом (затем
просушить поверхность в течение не менее 10 минут).

2. Полностью удалить остатки старого уплотнителя, очистить металлическую контактную
поверхность. После очистки окрашенной и металлической контактной поверхности, при
нанесении грунтовки следить за тем, чтобы грунтовка не попадала на герметик, оставшийся на
кузове автомобиля.





350

Примечание:

В процессе доводки поверхностей и во время сушки выполнять инструкции изготовителя
грунтовки.

Не касаться поверхностей кузова автомобиля и старого слоя герметика, которые стыкуются со
стеклом.

3. Установить новое уплотнение на ветровое стекло. Для упрощения установки рекомендуется
нагревать уплотнение при температуре 35°C в течение полутора часов.

4. Протереть чистой ветошью поверхности ветрового стекла, которые стыкуются с кузовом.
Если при чистке использовались специальные средства, просушить стекло в течение не менее
10 минут.

5. Нанести слой грунтовки на поверхности ветрового стекла, которые стыкуются с кузовом.

Ширина полосы грунтовки составляет примерно 15 мм.

Примечание:

В процессе доводки поверхностей и во время сушки выполнять инструкции изготовителя
грунтовки.

Не касаться загрунтованной поверхности.

6. Установить уплотнение на ветровом стекле и нанести герметик.

Примечание:

Начинать от края стекла.

Действовать осторожно, чтобы не повредить слой грунтовки.

Плотно прижать стекло к кузову как можно скорее после нанесения герметика.

Для установки и переноски стекла после нанесения герметика использовать специальные
держатели.

Завершить выполнение операций 6 и 7, проверить плотность сцепления стекла и кузова.

В процессе обработки поверхностей и во время сушки выполнять инструкции изготовителя
герметика.

7. Удерживая стекло на держателях, прижать его к кузову автомобиля, одновременно
постучать по поверхности стекла и уплотнителю, чтобы стекло более плотно прилегло к
контактной поверхности кузова.

Примечание: действовать осторожно, не допуская повреждения поверхностей стекла и кузова.
