Автомобили BYD F3 и F3R. Руководство - часть 90



343

9.2.  Функциональная  проверка  специального  ремонтного  инструмента  –
прибора активации модулей подушек безопасности.

Для активации модулей следует использовать только рекомендованный специальный ремонтный
инструмент.

● Подключить прибор к аккумулятору. Соединить красный зажим прибора с положительным
контактом аккумулятора, черный – с отрицательным контактом.

Примечание: не подсоединять желтый разъем, который подключается к модулю подушки
безопасности.

● Проверить функционирование прибора активации модулей подушек безопасности. Нажать
кнопку выключателя прибора, после чего в кнопке должен загореться светодиодный индикатор.

Примечание: если индикатор не загорается после нажатия кнопки выключателя, прибор может
быть неисправен, его дальнейшее использование не допускается.

Примечание: Данный специальный ремонтный инструмент является только рекомендованным
прибором для использования на станциях технического обслуживания с целью активации
модулей подушек безопасности, причем его применение не является обязательным.

9.3.

Утилизация

автомобиля,

оборудованного

системой

подушек

безопасности.

При утилизации автомобиля сначала активировать модули подушек безопасности, и только после
этого приступать к утилизации согласно следующей процедуре.

1. Установить автомобиль на ровной горизонтальной поверхности.

2. Приготовить аккумулятор для использования в качестве источника электропитания. Проверить
функционирование прибора активации модулей подушек безопасности. Отсоединить
аккумулятор, соединить красный и черный зажимы прибора.

3. Снять нижнюю крышку рулевой колонки, отсоединить разъем между электронным блоком
управления подушками безопасности и часовой пружиной. Подсоединить разъем специального
ремонтного инструмента к разъему часовой пружины. (Если разъем специального ремонтного
инструмента не подходит к разъему часовой пружины, можно снять разъем между электронным
блоком управления подушками безопасности и часовой пружиной и подсоединить провода. Затем
соединить провода с линией активации специального ремонтного инструмента).

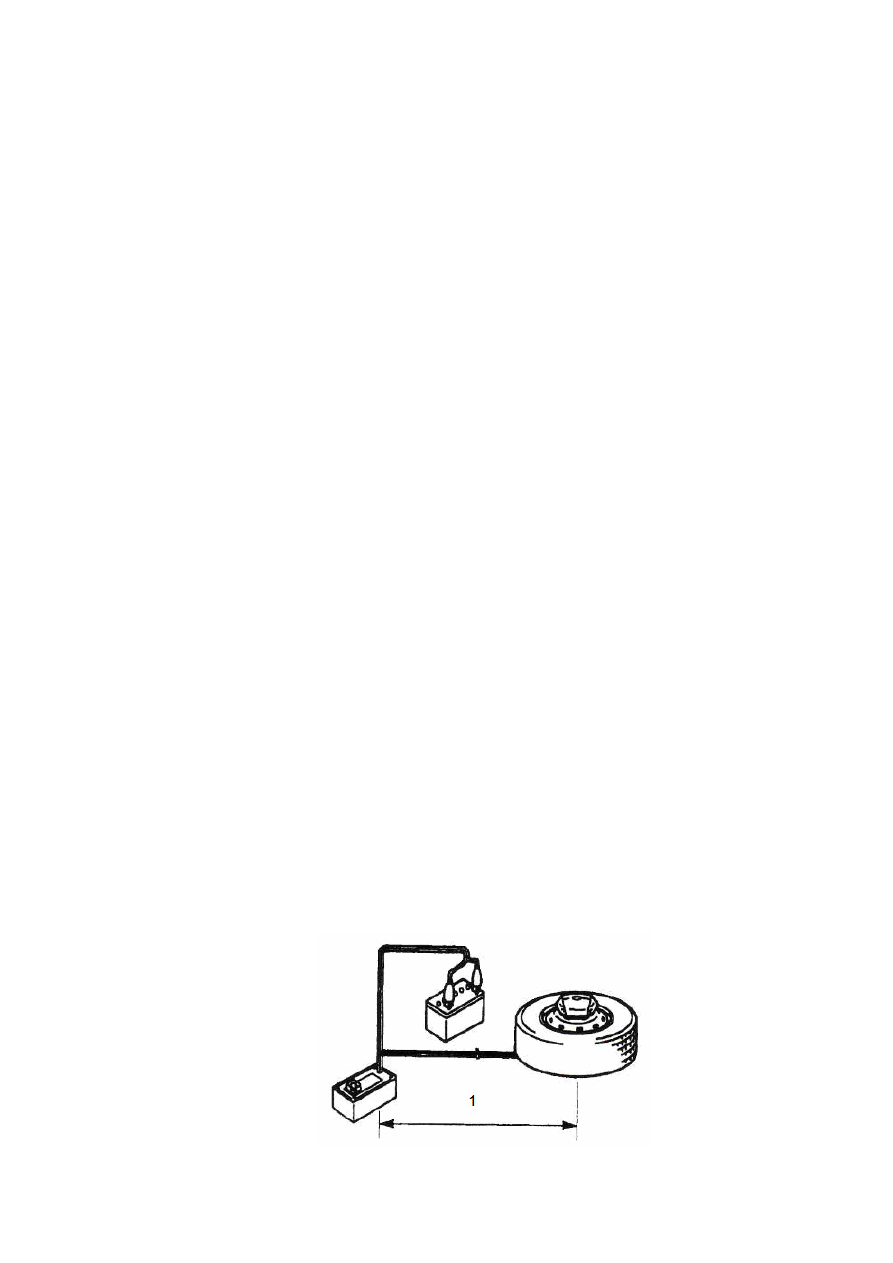

4. Установить прибор на расстоянии не менее 10 м от автомобиля.



1. Не менее 10 м.



344

5. Закрыть все окна и двери автомобиля, не повредить при этом кабель.

6. Соединить красный зажим прибора с положительным контактом аккумулятора, черный – с
отрицательным контактом.

7. Убедиться в отсутствии людей в пределах зоны на расстоянии 10 м от автомобиля.

8. Соединить красный зажим прибора с положительным контактом аккумулятора, черный – с
отрицательным контактом. Убедиться в отсутствии людей в пределах зоны на расстоянии 10 м от
автомобиля. Нажать кнопку прибора для активации модулей подушек безопасности. При этом
загорается индикатор в кнопке и одновременно происходит активация модулей.

9.4. Отдельная утилизация модулей подушек безопасности.

Если утилизации подлежат только модули подушек безопасности, не активировать их в
автомобиле, снять модули и выполнять их утилизацию согласно следующей процедуре.

1. Снять модули подушек безопасности.

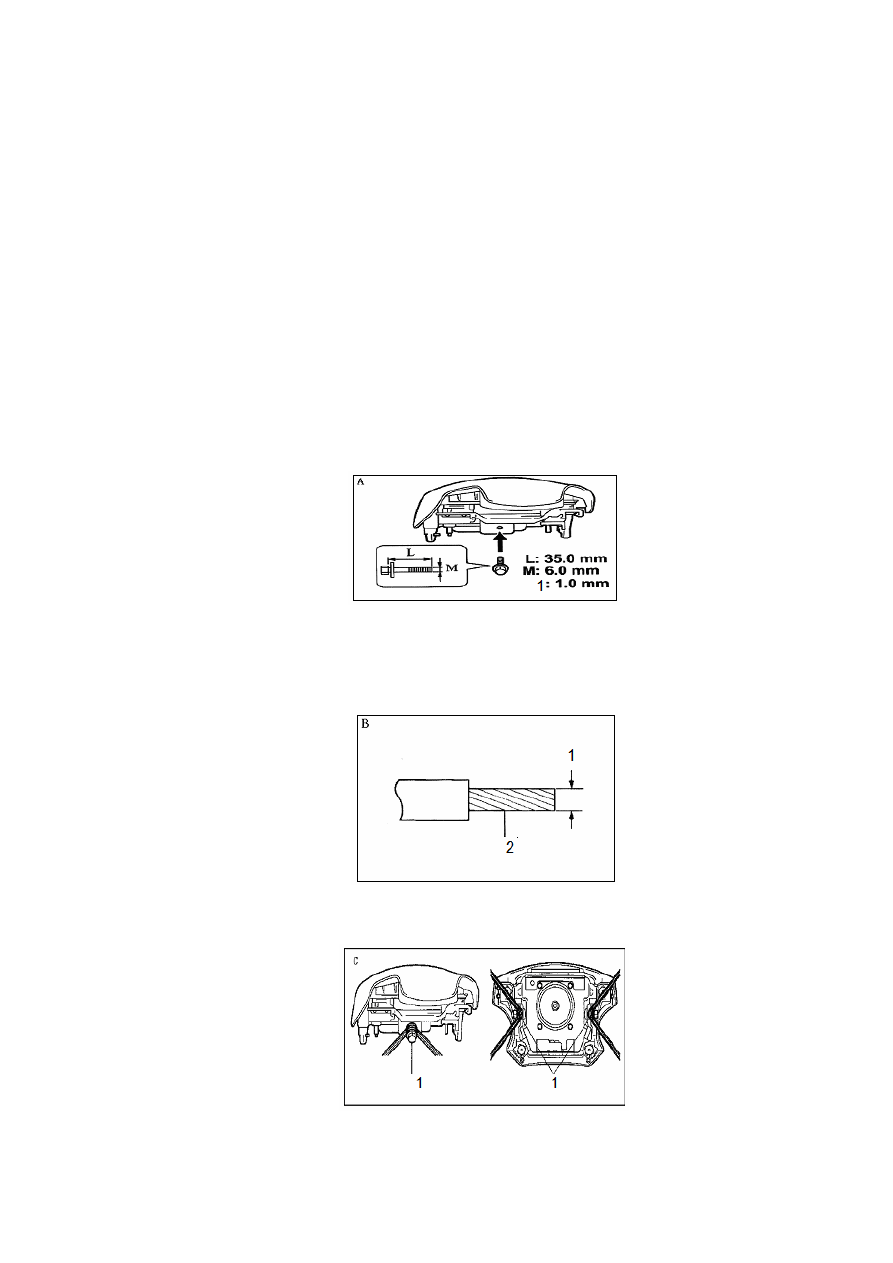

2. Положить модуль на некондиционную покрышку с ободом. Установить на кронштейн модуля
болты с гайками.



1. Шаг резьбы.

Привязать металлическую проволоку для крепления модуля к ободу колеса. Прикрутить модуль к
ободу (декоративная крышка модуля подушек безопасности со стороны водителя должна быть
обращена в верхнюю сторону).



1. Диаметр провода. 2. Поперечное сечение провода без изоляции.



1. Не менее двух оборотов.

Примечание: можно использовать провод с площадью поперечного сечения (без изоляции) 1,25 мм².



345

3. Прочно зафиксировать модуль подушек безопасности в покрышке с ободом (декоративная
крышка модуля подушек безопасности со стороны водителя должна быть обращена в верхнюю
сторону).

4. Приготовить аккумулятор для использования в качестве источника электропитания. Проверить
функционирование прибора активации модулей подушек безопасности. Отсоединить
аккумулятор, соединить красный и черный зажимы прибора.

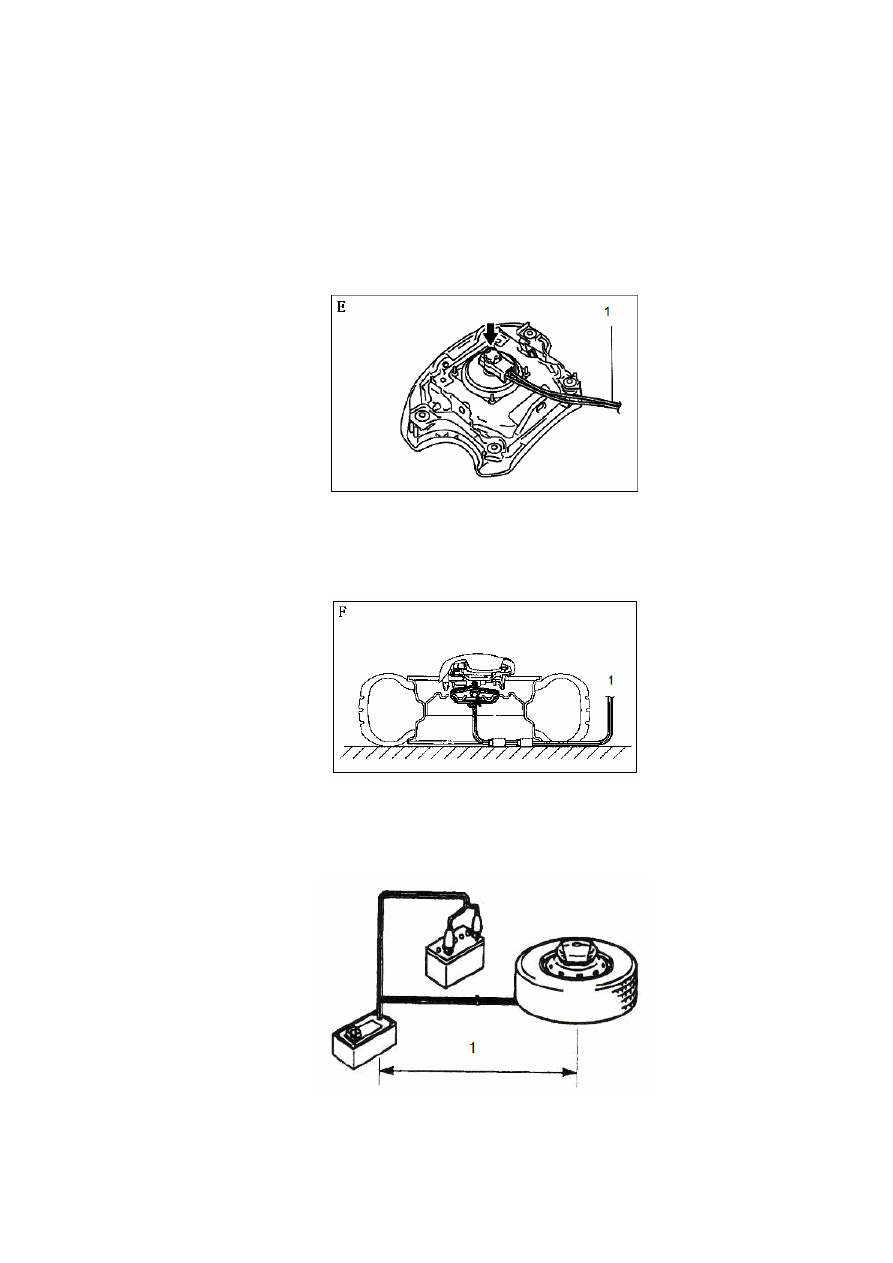

5. Подключить разъем специального ремонтного инструмента с кабелем активации к модулю
подушки безопасности следующим образом:



1. Специальный ремонтный инструмент.

Примечание: кабель от специального ремонтного инструмента следует заводить под покрышкой.



1. Специальный ремонтный инструмент.

6. Установить прибор активации на расстоянии не менее 10 м от автомобиля.



1. Не менее 10 м.

7. Накрыть модуль подушки безопасности картонной коробкой или шинами.



346

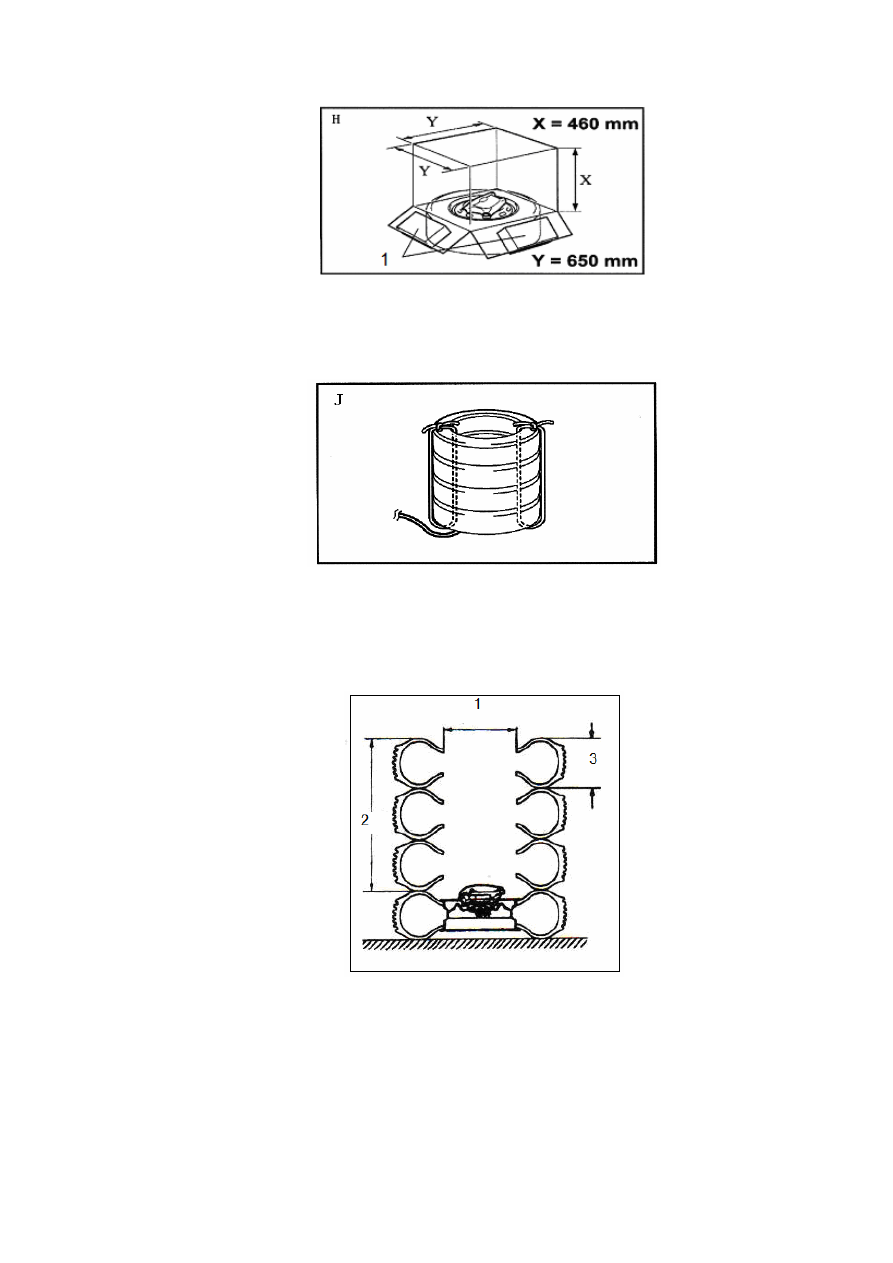

Устанавливать картонную коробку следующим образом:



1. Масса 19 кг.

Связать шины вместе в двух местах.



Для накрывания модуля подушки безопасности использовать шины без обода с минимальной
шириной 185 мм.

● Минимальный внутренний диаметр - 360 мм, количество - не менее трех.



1. Внутренний размер. 2. Не менее трех шин. 3. Ширина.

8. Соединить красный зажим прибора с положительным контактом аккумулятора, черный – с
отрицательным контактом. Убедиться в отсутствии людей в пределах зоны на расстоянии 10 м от
автомобиля. Нажать кнопку прибора для активации модулей подушек безопасности. При этом
загорается индикатор в кнопке и одновременно происходит активация модулей.
