Автомобили BYD F3 и F3R. Руководство - часть 88



335

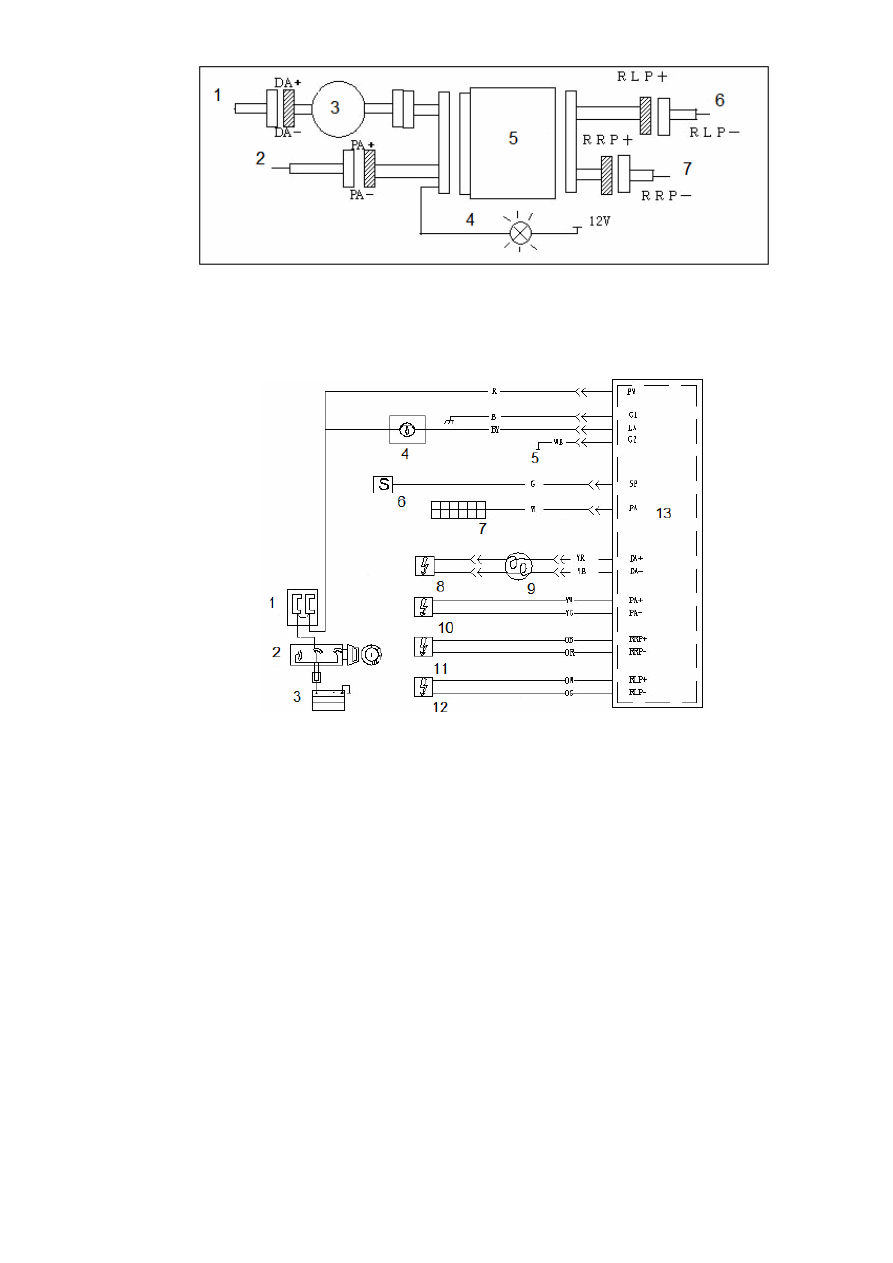

1. Модуль подушек безопасности со стороны водителя. 2. Модуль подушек безопасности со стороны пассажира. 3.

Часовая пружина. 4. Индикатор. 5. Электронный блок управления системой вспомогательных средств безопасности.

6. Механизм предварительного натяжения ремня безопасности водителя.

7. Механизм предварительного натяжения ремня безопасности пассажира.



1. Блок плавких предохранителей. 2. Замок зажигания. 3. Аккумулятор. 4. Аварийный индикатор системы подушек

безопасности. 5. Линия заземления. 6. Датчик частоты вращения колеса. 7. Разъем подключения диагностического

оборудования. 8. Модуль подушек безопасности со стороны водителя. 9. Часовая пружина. 10. Модуль подушек

безопасности со стороны пассажира. 11. Механизм предварительного натяжения ремня безопасности пассажира.

12. Механизм предварительного натяжения ремня безопасности водителя. 13. Электронный блок управления

системой подушек безопасности.

6.16.  Процедура  проверки  в  случае,  если  аварийный  индикатор  системы
подушек  безопасности  горит  непрерывно  после  перевода  ключа  в  замке
зажигания в положение "LOCK".

● Повернуть ключ в замке зажигания в положение "LOCK".

● Отсоединить кабель от отрицательной клеммы аккумулятора, затем подождать приблизительно
60 сек.

● Отсоединить разъемы электронного блока управления системой.

● Подсоединить кабель к отрицательной клемме аккумулятора, подождать 2 сек.

Проверить, горит ли аварийный индикатор отказа системы подушек безопасности. Если
индикатор не горит, заменить электронный блок управления системой. Если индикатор загорается,
выполнить ремонт цепи аварийного индикатора системы подушек безопасности согласно
описанию в разделе 5.2.





336

6.17.  Процедура  проверки  в  случае,  если  аварийный  индикатор  системы
подушек  безопасности  не  загорается  после  перевода  ключа  в  замке
зажигания в положение "ON".

● Перед началом проверки цепи аварийного индикатора системы подушек безопасности
проверить состояние плавкого предохранителя электронного блока управления двигателем (15A).
Если предохранитель перегорел, заменить его. Если предохранитель исправен, выполнить
следующую процедуру проверки:

● Выполнить подготовку согласно описанию в разделе 6.1.

● Отсоединить разъемы электронного блока управления системой подушек безопасности.

● Подсоединить кабель к отрицательному контакту аккумулятора.

● Повернуть ключ в замке зажигания в положение "ON".

● Измерить электрическое напряжение между контактом 23-А25 электронного блока управления
и кузовом. Нормальное напряжение – 10-14В. Если напряжение не нормальное, проверить
аварийный индикатор системы подушек безопасности или отремонтировать цепь индикатора.
Если все нормально, перейти к выполнению следующих операций.

● Отсоединить кабель от отрицательного контакта аккумулятора.

● Соединить разъемы электронного блока управления системой подушек безопасности.

● Подсоединить кабель к отрицательному контакту аккумулятора, подождать две секунды.

● Повернуть ключ в замке зажигания в положение "ON".

Проверить, горит ли аварийный индикатор отказа системы подушек безопасности. Если
индикатор горит, значит, восстановлено нормальное состояние отказавших частей. Используя
способ моделирования, выполнить более подробную проверку на отказ. Если индикатор не горит,
проверить контакт LA электронного блока управления подушками безопасности. Если состояние
контакта LA нормальное, заменить электронный блок управления.

Раздел  7.  Диагностика  системы  вспомогательных  устройств
безопасности автомобиля после столкновения.

После воздействия удара автомобиль необходимо проверить независимо от того, раскрывались
модули подушек безопасности, или нет.

7.1. Если модули подушек безопасности раскрывались.

Если модули подушек безопасности раскрывались, выполнить проверку согласно описанию в
разделах 5, 6. При этом необходимо заменить следующие части:

● Электронный блок управления подушками безопасности.

● Модуль подушки безопасности со стороны водителя.

● Модуль подушки безопасности со стороны пассажира на переднем кресле

● Механизмы предварительного натяжения ремней безопасности.

Проверить и в случае обнаружения неисправностей заменить следующие части:



337

● Часовая пружина: проверить разъем и кабельную шину часовой пружины. В случае
обнаружения повреждений заменить неисправные части.

● Колесо рулевого управления, рулевая колонка, нижний вал рулевого управления: Проверить
контактную пластину выключателя звукового сигнала на предмет деформации (как показано на
рисунке). В случае обнаружения отклонений от нормы заменить колесо рулевого управления в
сборе. Проверить рулевую колонку, нижний вал рулевого управления на предмет деформации. В
случае обнаружения отремонтировать или заменить детали.

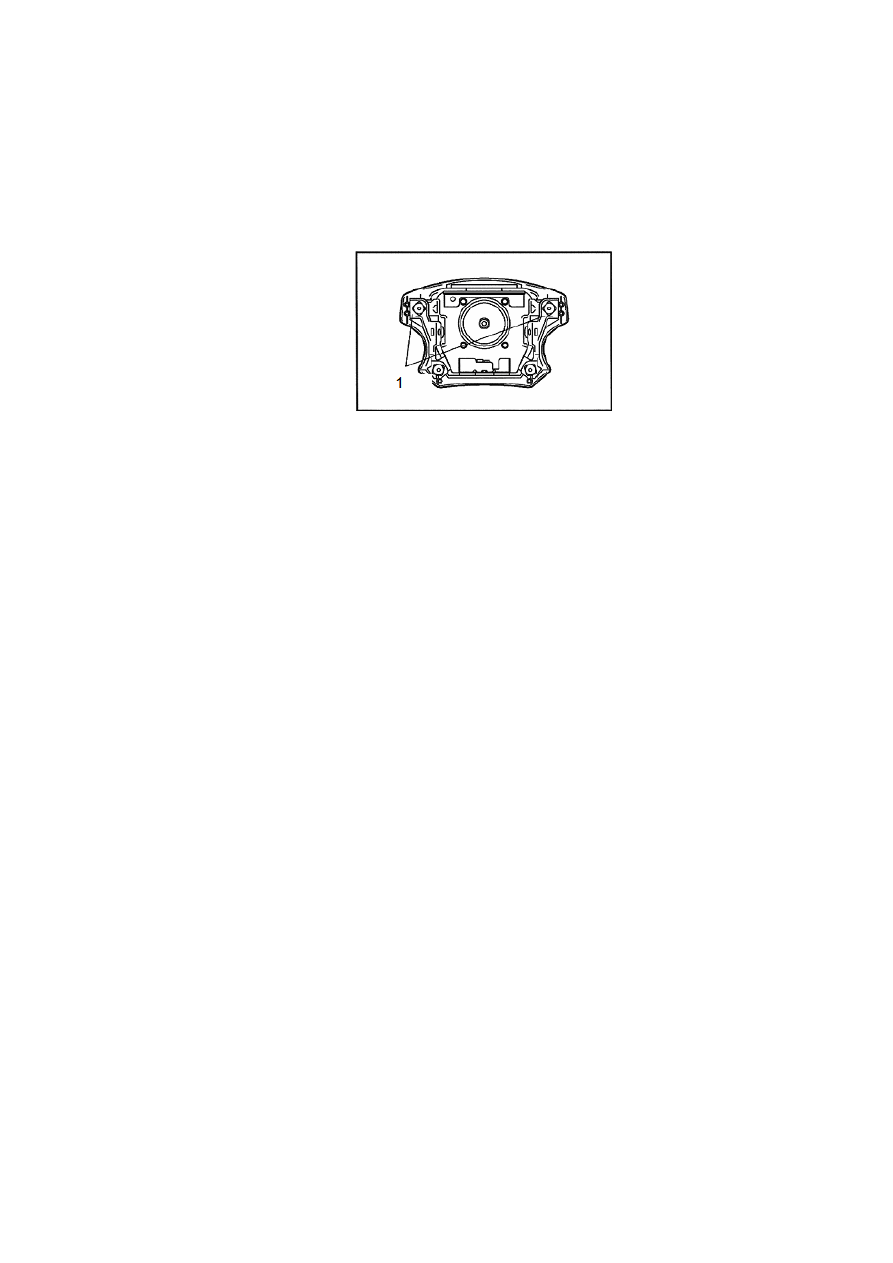

1. Контактная пластина звукового сигнала.

● Кабельная шина: проверить кабельную шину и разъема. В случае обнаружения неполадок
отремонтировать или заменить кабельную шину.

7.2. Если модули подушек безопасности не раскрывались.

Если столкновение произошло при движении с низкой скоростью или в других условиях, когда
подушки безопасности не были активированы, выполнить проверку системы согласно описанию
в разделах 5, 6. При этом необходимо заменить следующие части:

● Электронный блок управления подушками безопасности. Проверить состояние и монтажное
положения электронного блока управления подушками безопасности, разъема и кронштейна. В
случае обнаружения отклонений от нормы заменить указанные части.

● Модуль подушки безопасности со стороны водителя. Проверить состояние и монтажное
положение декоративной крышки, кабельной шины, разъема, газового генератора, контактной
пластины выключателя звукового сигнала. В случае обнаружения отклонений от нормы заменить
указанные части новыми аналогичными изделиями.

● Модуль подушки безопасности со стороны пассажира на переднем кресле. Проверить
состояние и монтажное положение декоративной крышки, кабельной шины, разъема, газового
генератора. В случае обнаружения отклонений от нормы заменить указанные части новыми
аналогичными изделиями.

● Механизм предварительного натяжения ремня безопасности водителя. Проверить состояние и
монтажное положение механизма предварительного натяжения ремня безопасности водителя,
кабельной шины и разъемов. В случае обнаружения отклонений от нормы заменить указанные
части новыми аналогичными изделиями.

● Механизм предварительного натяжения ремня безопасности пассажира на переднем кресле.
Проверить состояние и монтажное положение механизма предварительного натяжения ремня
безопасности пассажира, кабельной шины и разъемов. В случае обнаружения отклонений от
нормы заменить указанные части новыми аналогичными изделиями.

● Часовая пружина. Проверьте соединение часовой пружины, кабельную шину и разъем согласно
описанию в разделе 6.13. В случае обнаружения отклонений от нормы заменить указанные части
новыми аналогичными изделиями.



338

● Кабельная шина. Проверить кабельную шину системы подушек безопасности. В случае
обнаружения отклонений от нормы заменить поврежденные части новыми аналогичными
изделиями.

Раздел  8.  Разборка  и  сборка  системы  вспомогательных  средств
безопасности

Перед началом разборки и сборки системы выполнить перечисленные подготовительные
операции, строго соблюдать правила техники безопасности, приведенные в разделе 4.1.

● Перевести ключ в замке зажигания в положение LOCK.

● Отсоединить кабель от отрицательного контакта аккумулятора и подождать не менее 90 сек.

8.1. Этикетки с предупреждениями.

Перед демонтажем и установкой частей внимательно прочитать этикетки с предостережениями
системы подушек безопасности, выполнять операции соответственно инструкциям на этикетках.
Заменить поврежденные этикетки.

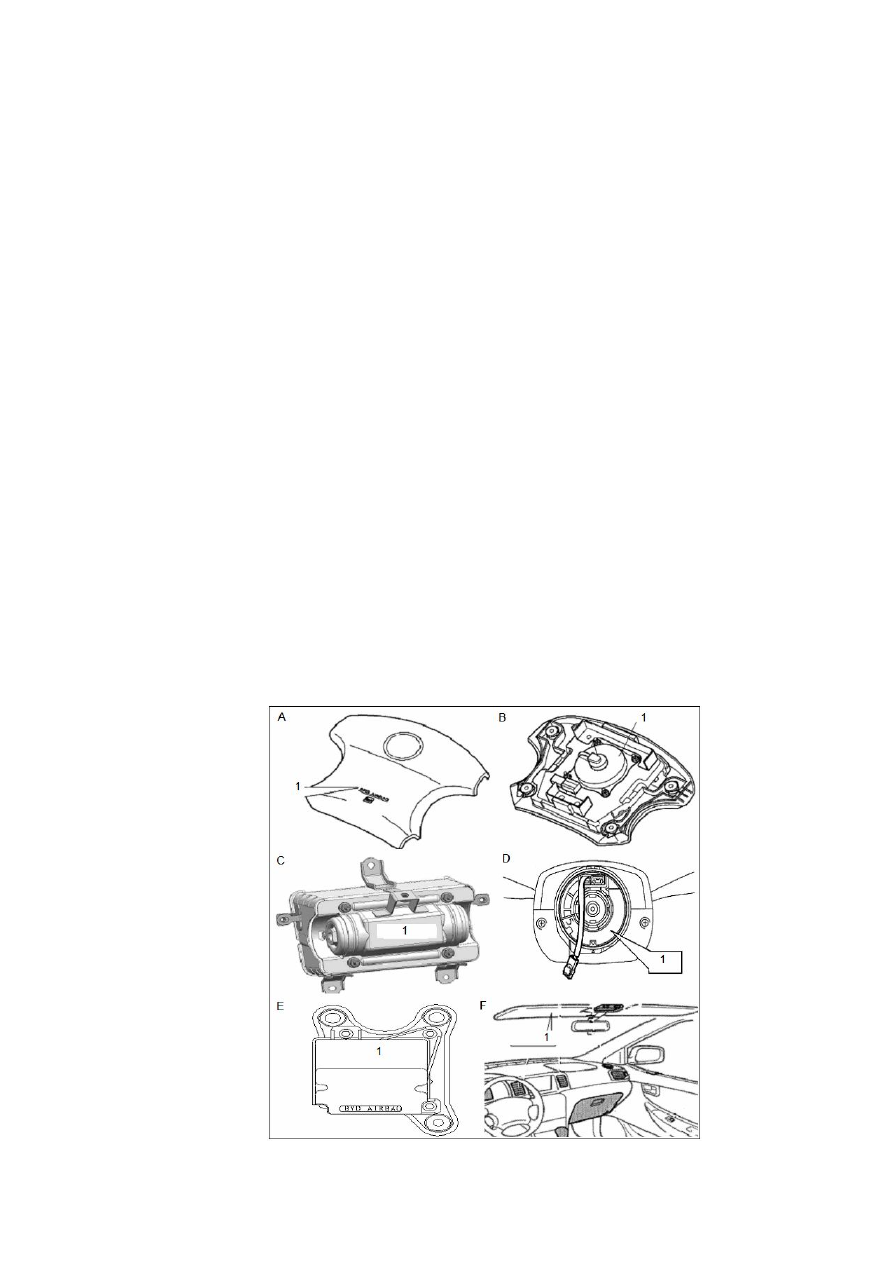

● Колесо рулевого управления: рисунок A.

● Модуль подушки безопасности водителя: рисунок B.

● Модуль подушки безопасности пассажира: рисунок C.

● Часовая пружина: рисунок D.

● Электронный блок управления подушками безопасности: рисунок E.

● Солнцезащитный козырек со стороны водителя: рисунок F.



1. Этикетка с предостережениями.
