339

8.2.  Разборка  и  сборка  электронного  блока  управления  подушками
безопасности:

Примечание: не открывать корпус электронного блока управления подушками безопасности без
необходимости. Касание контактов интегрированной схемы может привести к ее повреждению.

1. Рекомендации по демонтажу электронного блока управления системой.

● Отсоединить разъем.

Примечание: отсоединить проводной разъем перед демонтажем электронного блока управления.

● Открутить винты и вынуть электронный блок управления подушками безопасности.

2. Рекомендации по установке электронного блока управления системой.

● Установить электронный блок управления подушками безопасности в правильном направлении
с помощью гаечного ключа.

Примечание: стандартный момент затяжки: 20 Н*м.

● Соединить проводной разъем.

● Выполнить проверку после завершения установки.

Примечание: покачать электронный блок управления после установки, проверить плотность
крепления.

8.3.  Демонтаж  и  установка  модуля  подушек  безопасности  со  стороны
водителя и часовой пружины.

Примечание: при выполнении операций с раскрывшимся модулем подушек безопасности
надевать защитные перчатки и очки.

1. Рекомендации по демонтажу модуля подушек безопасности со стороны водителя и
часовой пружины.

Подсказка: установка выполняется в последовательности, обратной процедуре демонтажа.

● Сначала изучить главу 4 настоящего руководства.

● Отсоединить отрицательный контакт аккумулятора.

Примечание: приступать к выполнению операций не ранее чем через 90 сек. после отсоединения
кабеля.

● Снять модуль подушек безопасности со стороны водителя в сборе.

  (1). Установить передние колеса в направлении прямолинейного движения.

  (2). Снять крышки двух болтов колеса рулевого управления, расположенные по обеим сторонам
ступицы колеса.

  (3). Открутить два болта с помощью стандартного накидного гаечного ключа p6.



340

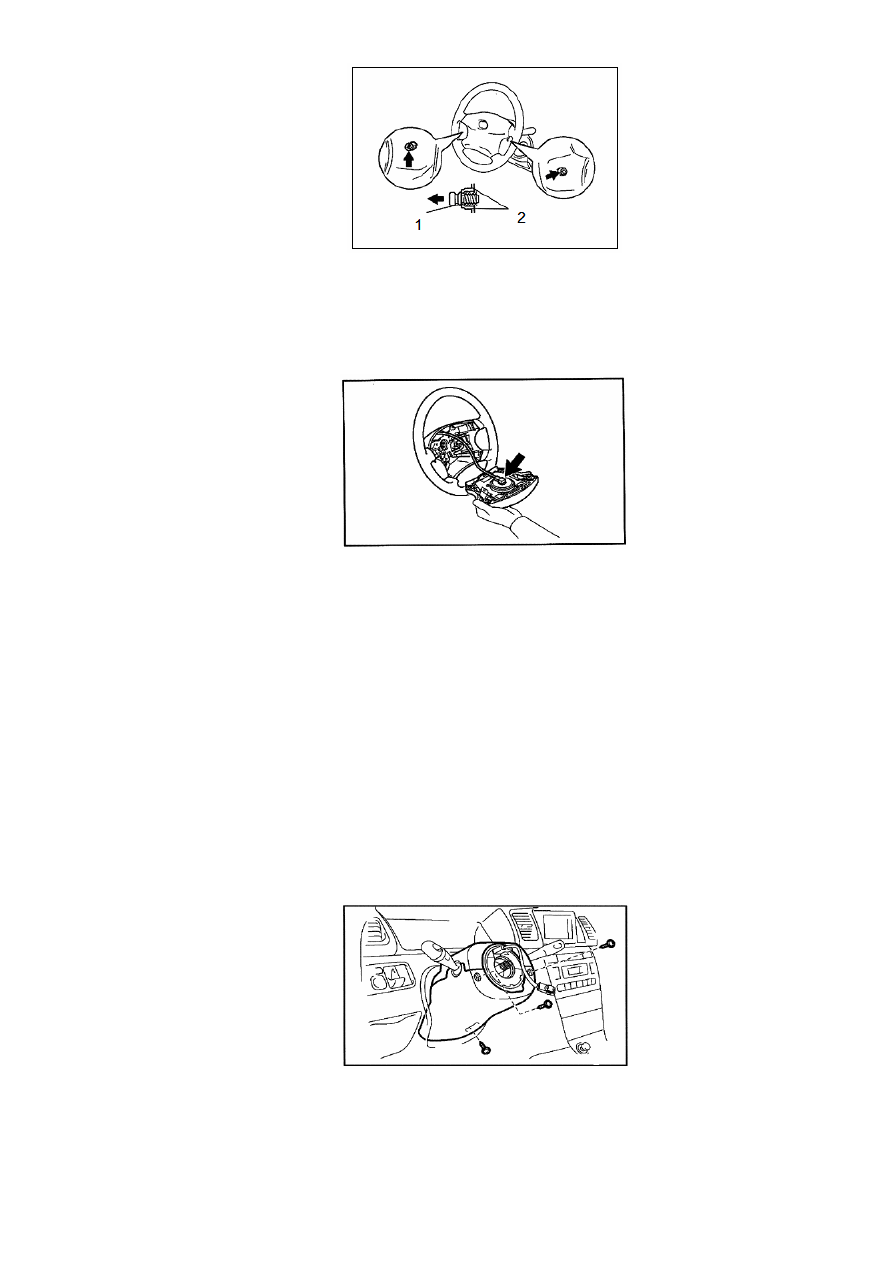

1. Винт с головкой под крестовидную отвертку. 2. Гайка.

(4). Вынуть модуль подушек безопасности со стороны водителя из колеса рулевого управления и
отсоединить разъем следующим образом.



Примечание: действовать осторожно, не тянуть кабельную шину с большим усилием. Положить
модуль подушек безопасности декоративной крышкой вверх. Не разбирать модуль подушек
безопасности со стороны водителя.

● Снять колесо рулевого управления.

  (1). Отсоединить разъем звукового сигнала, снять стопорную гайку в центре колеса рулевого
управления.

  (2). Снять колесо рулевого управления с помощью специального ремонтного инструмента
(вытяжного приспособления).

  Примечание: нанести монтажные метки совмещения на колесе и вале рулевого управления.

● Снять верхнюю и нижнюю крышку рулевой колонки следующим образом:



● Снять часовую пружину.

  (1). Отсоединить проводной разъем часовой пружины, при этом не повредить кабельную шину.

  (2). Ослабить три зажима и снять часовую пружину.



341

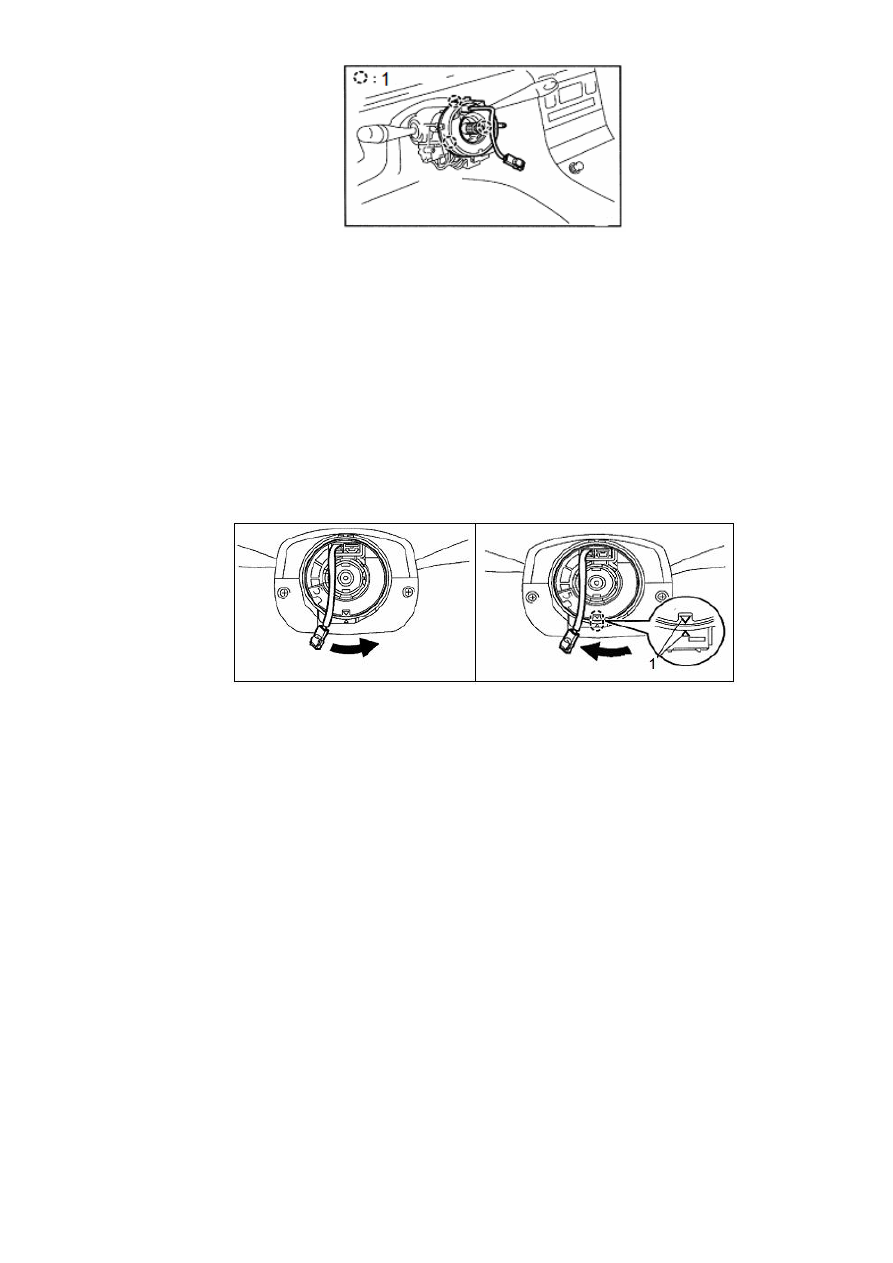

1. Разъем.

Примечание: не разбирать часовую пружину, не наносить на нее консистентную смазку.

● При установке часовой пружины обратить внимание на следующее:

  (1). Сначала снять стопорный штифт (подлежит замене новой деталью).

  (2). Убедиться, что часовая пружина находится в центральном положении. Убедиться, что колеса
автомобиля находятся в положении прямолинейного движения. Повернуть часовую пружину
против часовой стрелки до упора, затем повернуть ее по часовой стрелке на 2,5 оборота и
совместить метки. Зафиксировать часовую пружину держателем следующим образом.



1. Метки.

● Установить колесо рулевого управления.

Совместить монтажные метки на колесе и вале рулевого управления. Если устанавливается новое
колесо рулевого управления, отрегулировать направление. Закрутить монтажный болт. Момент
затяжки составляет 50 Н*м.

● Установить модуль подушек безопасности со стороны водителя.

Закрутить винты до момента затяжки 10 Н*м.

2. Проверка после установки.

● Плавно поворачивая колесо рулевого управления, проверить наличие ненормального шума.

8.4.  Демонтаж  и  установка  модуля  подушки  безопасности  пассажира  на
переднем кресле.

Примечание: надевать защитные очки и резиновые перчатки.

1. Рекомендации по демонтажу модуля подушек безопасности со стороны пассажира.

Подсказка: установка выполняется в последовательности, обратной процедуре демонтажа.



342

● Снять крышку вещевого ящика. Затем просунуть руку вовнутрь ящика и отсоединить разъем
модуля подушки безопасности.

Примечание: не повредить кабельную шину.

● Снять модуль подушек безопасности со стороны пассажира.

Открутить два монтажных болта. Ослабить зажимы. Снять модуль подушек безопасности с
верхней приборной панели.

Примечание: не разбирать модуль подушек безопасности со стороны пассажира.

2. Проверка после установки.

Проверить плоскостность и зазоры приборной панели.

Примечание: После установки выполнить проверку цепи аварийного индикатора системы
подушек безопасности согласно описанию в разделе 5. В случае обнаружения отклонений от
нормы выполнить инструкции, изложенные в главе 6.

Раздел

9.

Рекомендации

по

утилизации

модулей

подушек

безопасности.

9.1. Общая информация.

Перед утилизацией необходимо снять модули с автомобиля. Для проведения утилизации
автомобиля, оборудованного системой подушек безопасности, или только модулей подушек
безопасности выполнить описанную ниже процедуру активации модулей. В случае
возникновения каких-либо проблем при утилизации модулей следует обратиться в компанию
BYD AUTO CO., LTD.

● При утилизации модулей раздается громкий хлопок. Поэтому активацию модулей необходимо
проводить на открытом пространстве вне помещения.

● Активацию модулей подушек безопасности следует проводить в тихом месте и только с
использованием специального ремонтного инструмента (кабель для активации, кронштейн и др.).

● При срабатывании модуля подушек безопасности необходимо находиться на расстоянии не
менее 10 м от него.

● При срабатывании модуль подушки безопасности сильно нагревается, поэтому не следует
касаться модуля в течение 30 мин. после активации.

● При выполнении операций с раскрывшимся модулем подушек безопасности надевать защитные
перчатки и очки. После завершения всех операций вымыть руки.

● Не допускать попадания воды на раскрывшийся модуль.
