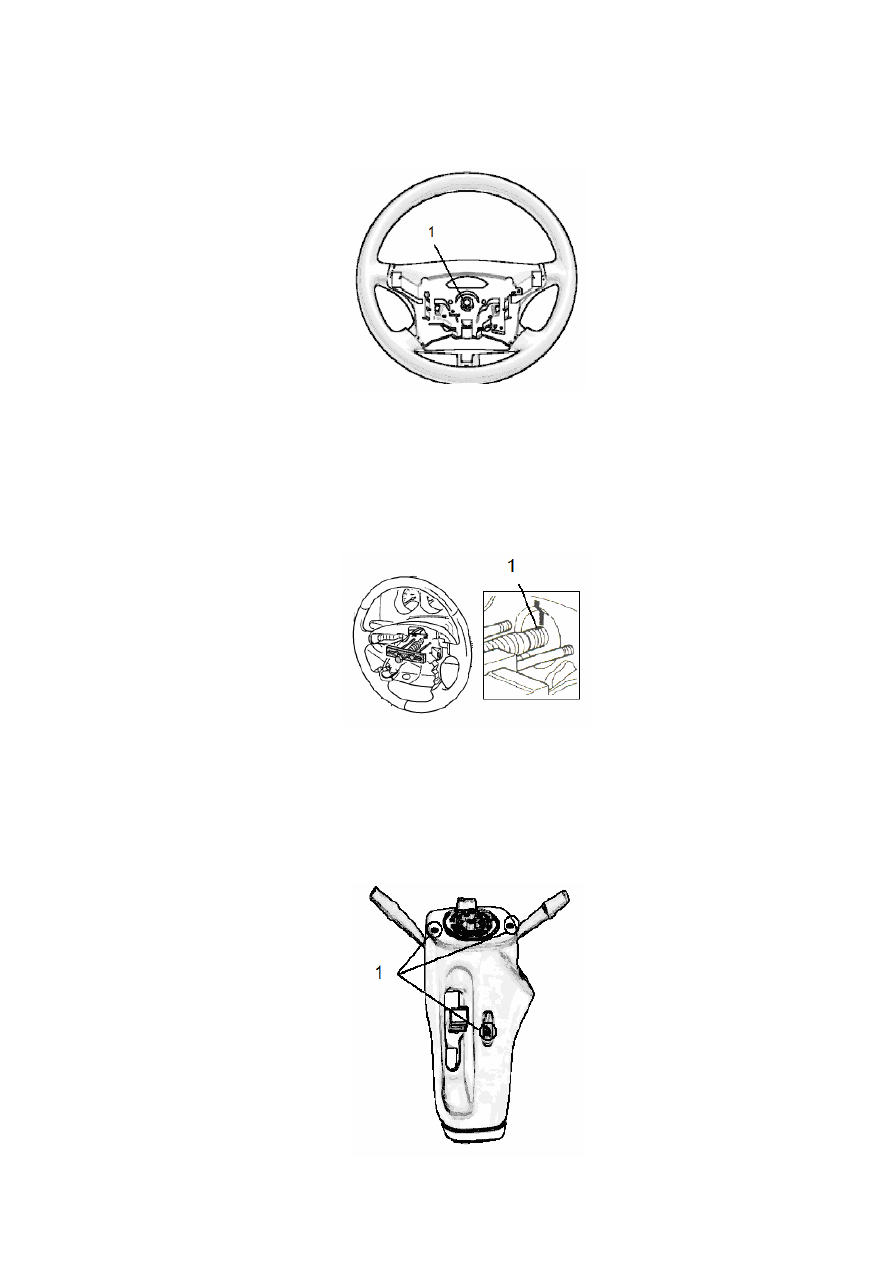

5). Демонтаж колеса рулевого управления в сборе.

  (1). Отсоединить разъем.
  (2). Открутить стопорную гайку колеса рулевого управления, как показано на рисунке 2-4.



Рисунок 2-4.

1. Открутить гайку.

  (3). Нанести метки совмещения на колесе и вале рулевого управления.
  (4). Снять колесо рулевого управления в сборе с помощью специального ремонтного
инструмента, как показано на рисунке 2-5.



Рисунок 2-5.

1. Нанести метки совмещения.

  (5). Снять нижнюю крышку рулевой колонки. Открутить три болта и снять нижнюю и
верхнюю крышку рулевой колонки, как показано на рисунке 2-6.



Рисунок 2-6.

1. Открутить.



280

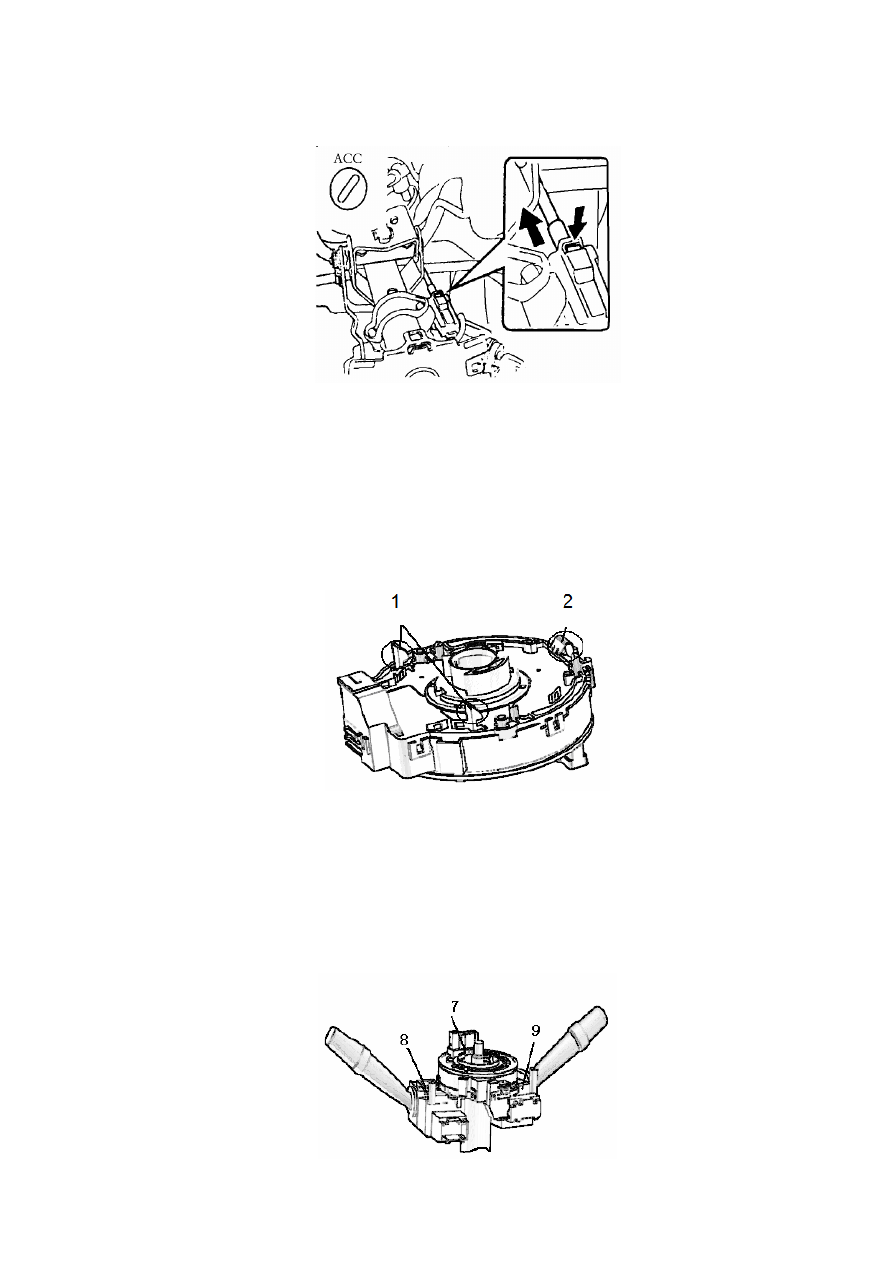

6). Демонтаж троса переключения передач и троса стояночного тормоза в сборе – установить
ключ в замке зажигания в положение 'ACC', вытолкнуть защелку, вынуть трос, как показано
на рисунке 2-7.



Рисунок 2-7.

7). Демонтаж витой пружины в сборе.

Примечание: комбинированный переключатель соединен с монтажной панелью
металлической скобой и двумя пластмассовыми зажимами. Сначала вытащить
металлическую скобу из установочного отверстия, затем снять два пластмассовых зажима,
как показано на рисунке 2-8.



Рисунок 2-8.

1. Затем – два пластмассовых зажима. 2. Сначала — металлическую скобу.

8). Снять левый комбинированный переключатель (переключатель передних световых
приборов), как показано на рисунке 2-9.

9). Снять правый комбинированный переключатель (переключатель стеклоочистителей в
сборе).



Рисунок 2-9.



281

10). Снять пыльник рулевой колонки.

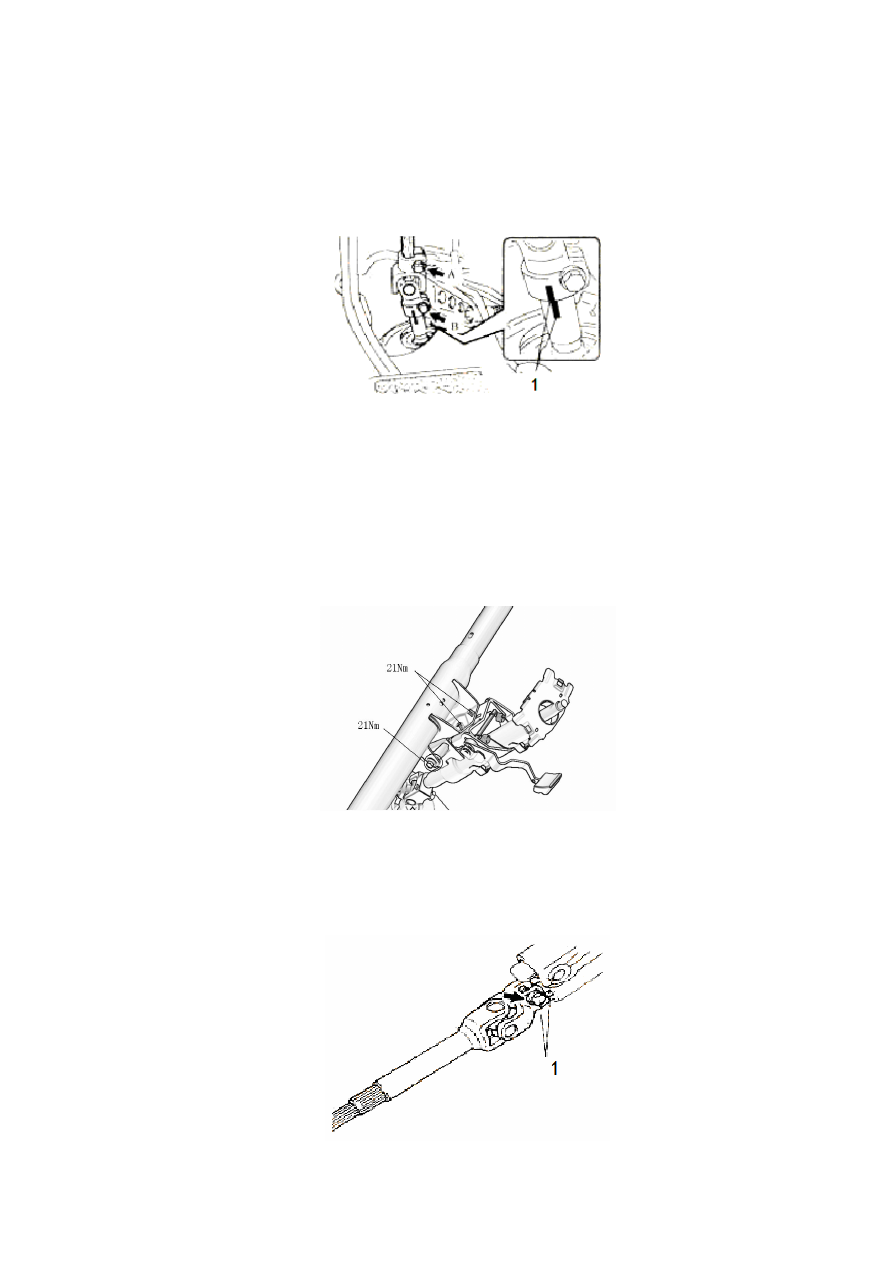

11). Отсоединить второй промежуточный вал рулевого управления, как показано на рисунке
2-10.

  (1). Нанести метки совмещения на скользкой вилке и промежуточном вале.
  (2). Открутить болты A и B, затем снять промежуточный вал.



Рисунок 2-10.

1. Метка совмещения.

12). Снять колонку рулевого управления в сборе, как показано на рисунке 2-11.

  (1). Отсоединить разъем и снять зажим кабельной шины с рулевой колонки.
  (2). Открутить три болта и снять колонку рулевого управления в сборе.



Рисунок 2-11.

13). Снять второй промежуточный вал рулевого управления в сборе.

  (1). Нанести метки совмещения на главном и промежуточном вале, как показано на рисунке 2-12.
  (2). Открутить болт и снять промежуточный вал.



Рисунок 2-12.

1. Метки совмещения.



282

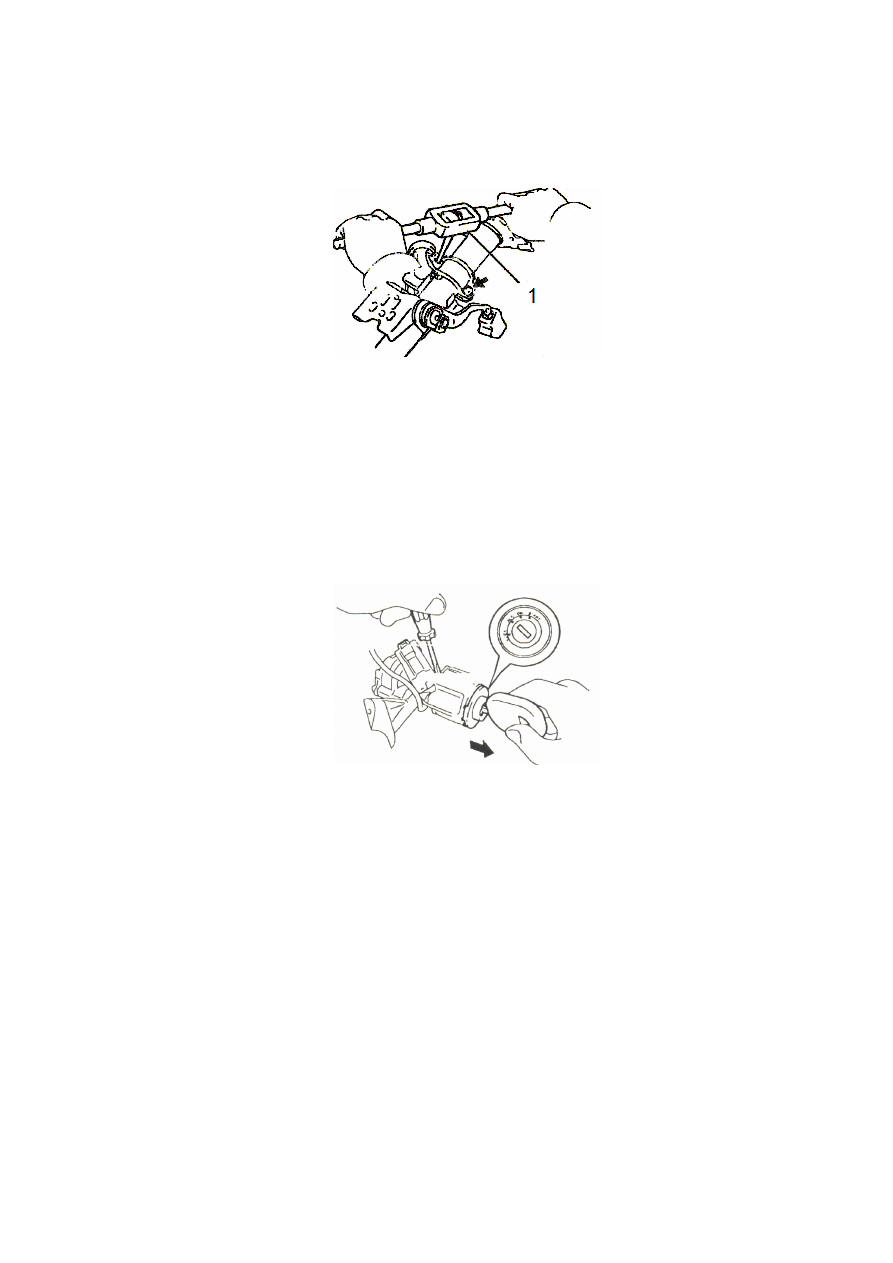

14). Снять верхний кронштейн выключателя рулевой колонки, как показано на рисунке 2-13.

  (1). Нанести метки по центру двух болтов с помощью кернера.
  (2). Вставить в головки болтов инструмент со шпилькой 3-4 мм.
  (3). Открутить два болта и снять верхний кронштейн выключателя с рулевой колонки с
помощью отвертки.



Рисунок 2-13.

1. Специальный ремонтный инструмент.

15). Снять верхнюю крепежную пластину рулевой колонки.

16). Снять сердечник замка зажигания, как показано на рисунке 2-14.

  (1). Повернуть ключ в замке зажигания в положение "ACC".
  (2). Нажать стопорную шпильку, вынуть сердечник замка.



Рисунок 2-14.

17). Демонтаж выключателя сигнализатора разблокировки в сборе.

  (1). Отсоединить выключатель сигнализатора разблокировки от замка зажигания.
  (2). Снять выключатель сигнализатора разблокировки в сборе.

18). Демонтаж замка зажигания в сборе.

  Открутить два болта; снять замок зажигания в сборе с кронштейна рулевой колонки.

2. Установка.

1). Установить замок зажигания в сборе и выключатель сигнализатора разблокировки в сборе
в последовательности, обратной процедуре демонтажа.

2). Установка блокировочного сердечника замка зажигания в сборе.

  (1). Убедиться, что ключ в замке зажигания установлен в положение "ACC".
