2. Замена деталей и сборных узлов.

1. Замена передних тормозных механизмов.

1). Демонтаж переднего тормозного механизма.

(1). Поднять автомобиль и установить его на опоры, снять колесо в сборе.

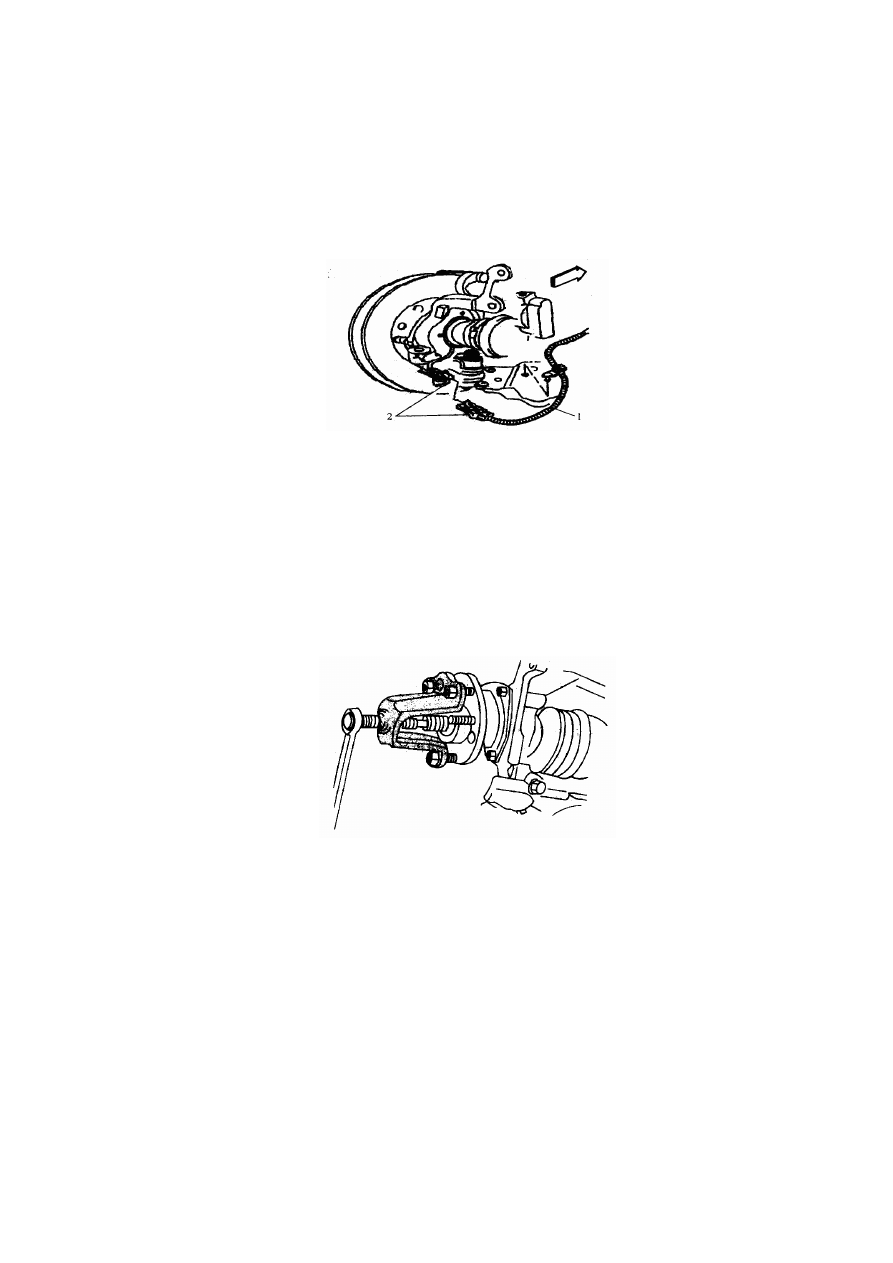

(2). Как показано на рисунке 3-3, отсоединить разъем датчика частоты вращения колеса,
снять датчик с кронштейна.



Рисунок 3-3.

(3). Снять суппорт тормоза и его монтажный кронштейн, привязать снятый суппорт к кузову
автомобиля таким образом, чтобы не допустить перегиба или даже повреждения тормозной
магистрали под весом суппорта, снять тормозной диск.
(4). Открутить гайку с ведущего вала.
(5). Как показано на рисунке 3-4, прикрепить специальный инструмент для демонтажа оси
ступицы колеса к колесному подшипнику и ступице, отделить ведущую ось от колесного
подшипника.



Рисунок 3-4.

2. Замена переднего стабилизатора поперечной устойчивости.

1). Демонтаж переднего стабилизатора поперечной устойчивости.

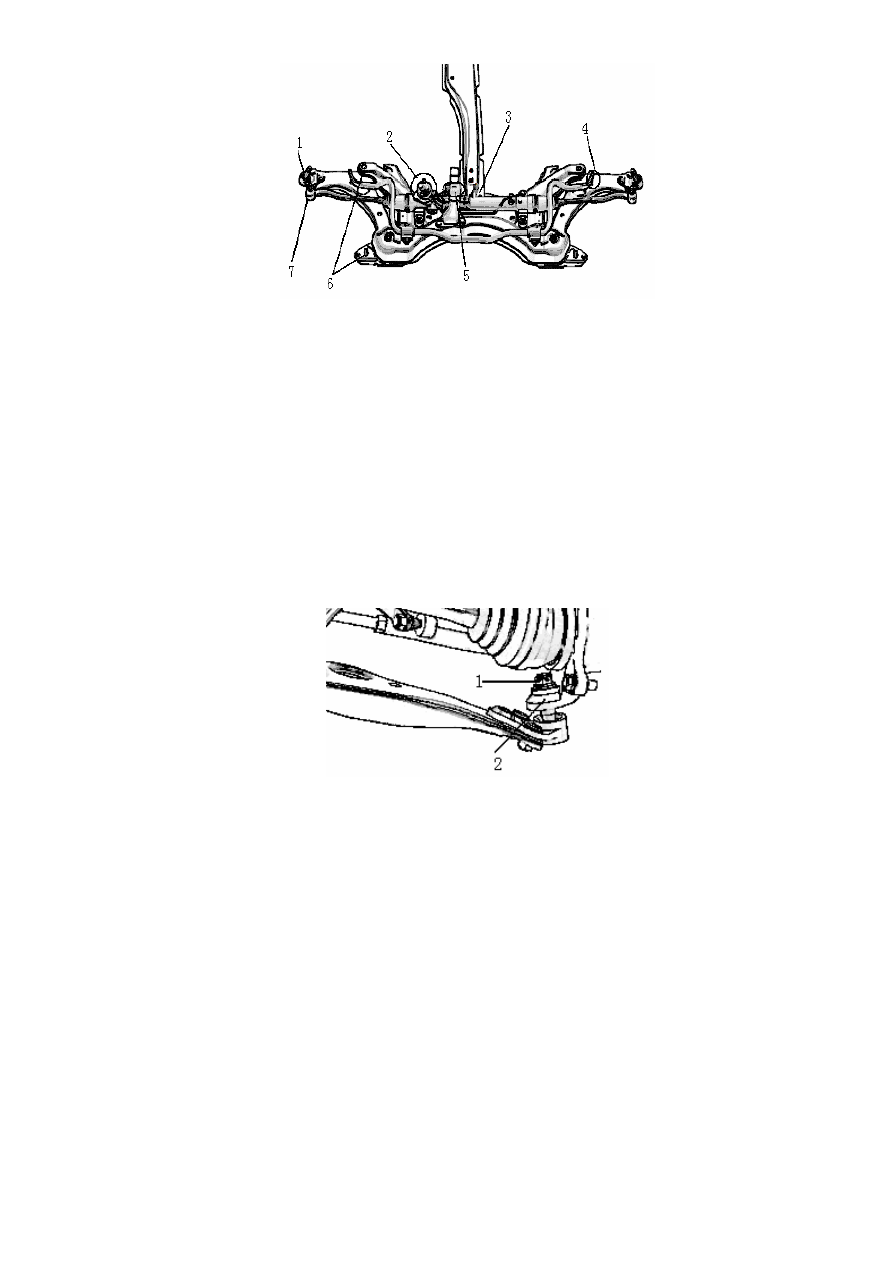

Разобрать соответствующие соединения. Снять переднюю раму в сборе, как показано на
рисунке 3-5.



272



Рисунок 3-5.

1. Разобрать соединение нижнего поворотного рычага и поворотного кулака.
2. Разобрать соединение рулевой передачи и нижней секции рулевой колонки.
3. Разобрать соединение карленгса двигателя и передней рамы.
4. Разобрать соединение переднего стабилизатора поперечной устойчивости и его
соединительной тяги.
5. Разобрать соединение кронштейна и опоры подвески двигателя.
6. Открутить четыре болта соединения передней рамы и кузова автомобиля.
7. Разобрать соединение поперечной рулевой тяги и поворотного кулака.

(1). Снять передний стабилизатор поперечной устойчивости, как показано на рисунке 3-6.



Рисунок 3-6.

1. Выбить шплинт.
2. Открутить гайку; слегка постучать по наконечнику с шаровой опорой нижнего
поворотного рычага, чтобы отделить рычаг от поворотного кулака.

(2). Установка переднего стабилизатора поперечной устойчивости. Выполнить процедуру,
обратную последовательности демонтажа.

3. Замена поворотного кулака.

Поворотный кулак подлежит замене вместе с тормозным механизмом, см. соответствующий
раздел с описанием колесных тормозных механизмов.

4. Замена нижнего поворотного рычага.

(1). Демонтаж нижнего поворотного рычага в сборе.

1). Повернуть колесо рулевого управления таким образом, чтобы колеса были слегка
повернуты в сторону.




273

2). Как показано на рисунке 3-7, выбить шплинт болта шарового шарнирного соединения.
Открутить болт; слегка постучать по наконечнику с шаровой опорой нижнего поворотного
рычага, чтобы отделить рычаг от поворотного кулака.



Рисунок 3-7.

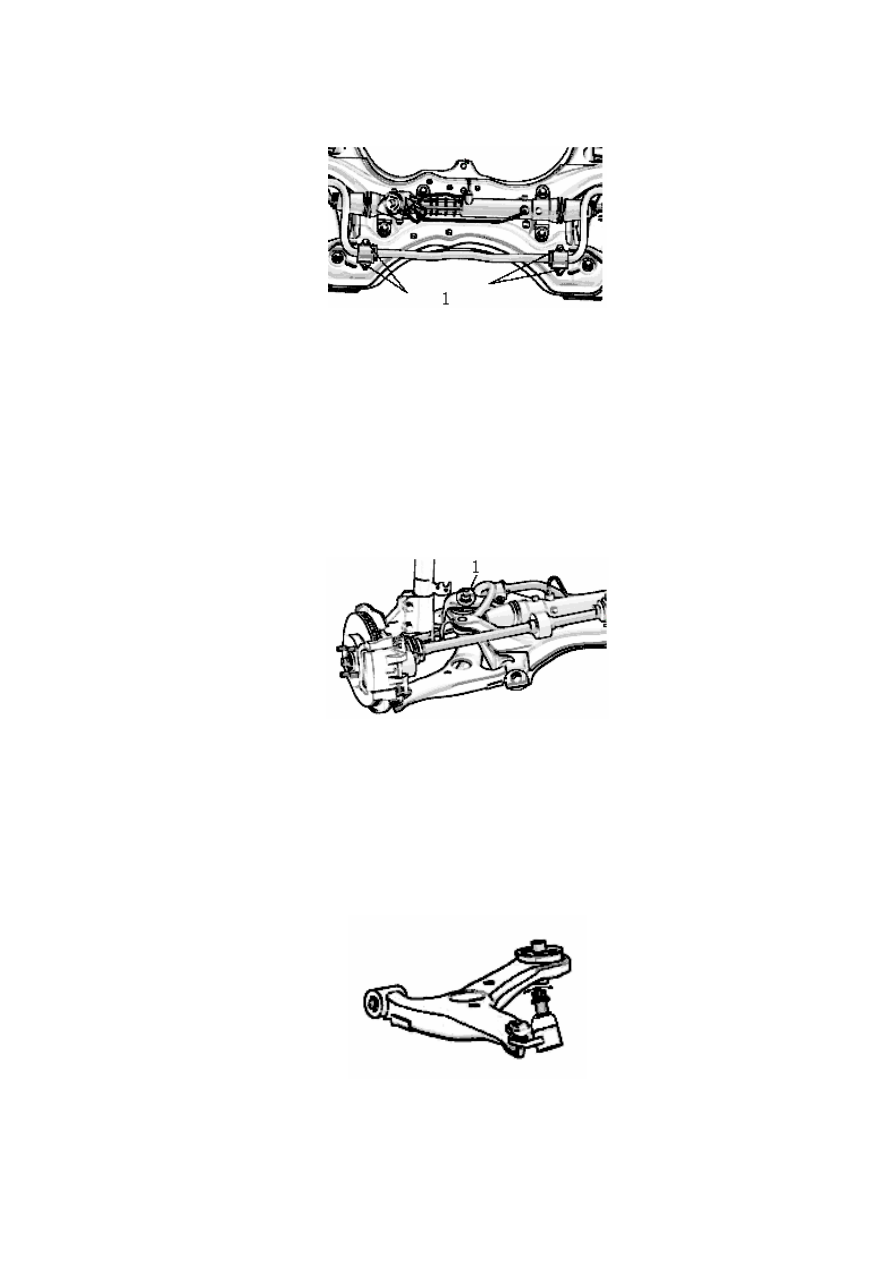

3). Открутить четыре болта, соединяющие передний стабилизатор поперечной устойчивости
и переднюю раму. Момент затяжки болтов составляет 35 Н*м..

4). Открутить две пары болтов и гаек, снять нижний поворотный рычаг передней подвески,
как показано на рисунке 3-8.

Примечание: не поворачивать гайки, они являются контрящими, и могут быть повреждены
при вращении.



Рисунок 3-8.

Не поворачивать контрящие гайки во избежание их повреждения.

5). Проверка нижнего поворотного рычага в сборе.

a). Покачать пять раз болт наконечника с шаровой опорой перед установкой гайки, как
показано на рисунке 3-9.



Рисунок 3-9.

b). Поворачивать гайку с помощью динамометрического гаечного ключа с ограничением по
крутящему моменту непрерывно со скоростью один оборот за 2-4 секунды, зафиксировать
момент затяжки на пятом витке, который должен быть равен 0,05-1,98 Н*м.



274

6). Установка.

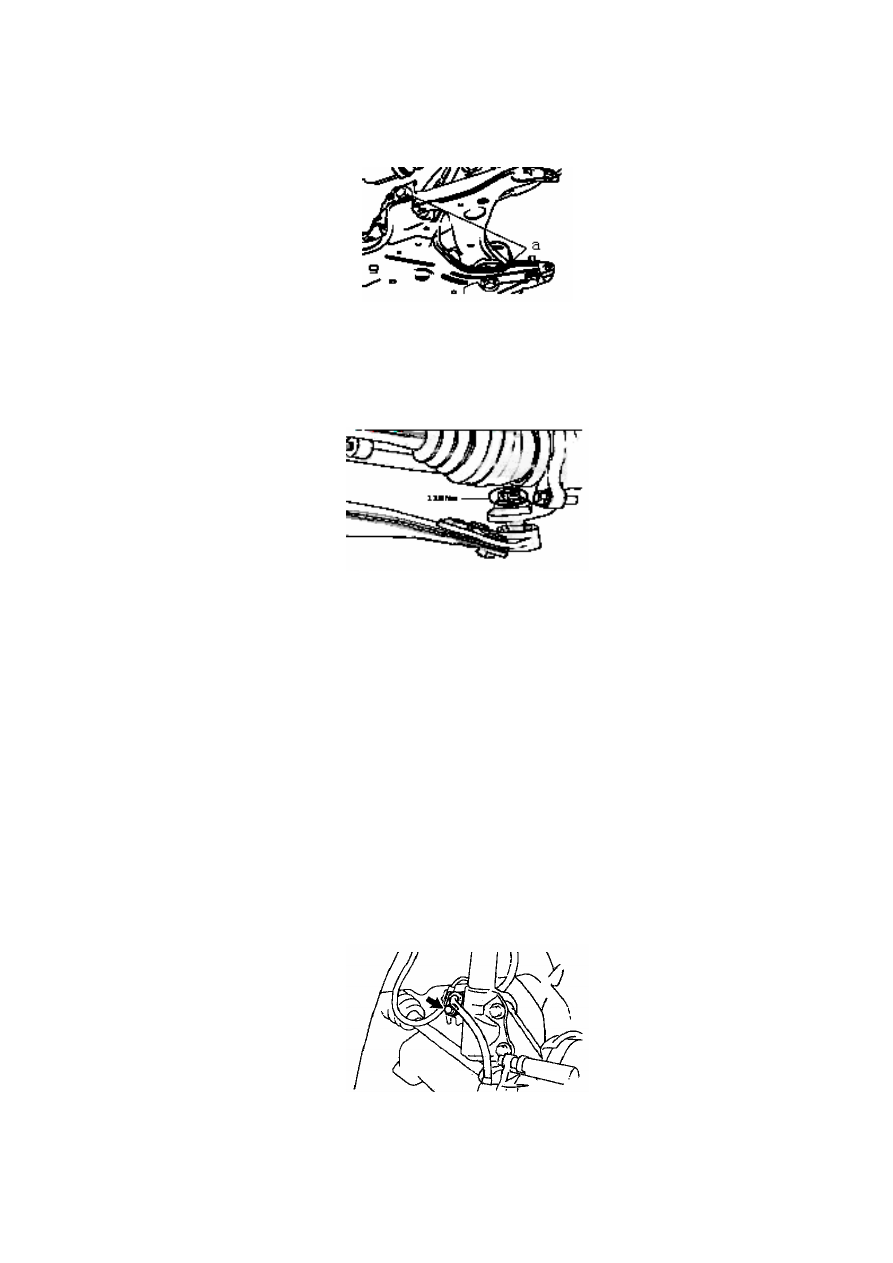

a). Как показано на рисунке 3-10, временно прикрутить двумя болтами с гайками нижний
поворотный рычаг передней подвески.



Рисунок 3-10.

b). Как показано на рисунке 3-11, прикрепить нижний поворотный рычаг к поворотному
кулаку, закрутив гайку до момента затяжки 118 Н*м.



Рисунок 3-11.

c). Вставить шплинт. Примечание: если отверстие под шплинт не совмещено, продолжать
закручивать гайку до совмещения шплинта с отверстием.

d). Как показано на рисунке 3-11, прикрутить нижний поворотный рычаг двумя болтами,
момент затяжки - 218 Н*м. Примечание: не поворачивать гайки.

5. Замена амортизатора.

(1). Замена переднего амортизатора.

1). Снять переднее колесо.
2). Снять тормозную магистраль. Открутить болт, снять тормозную магистраль и зажим
кабельной шины датчика частоты вращения антиблокировочной системы с кронштейна
амортизатора, как показано на рисунке 3-12.



Рисунок 3-12.

3). Снять передний амортизатор с цилиндрической пружиной.
