Автомобили BYD F3 и F3R. Руководство - часть 71



267

№

Операция

Значение

Да

Нет

9

1. Заменить переднее и заднее колеса в сборе с шинами с правой
стороны автомобиля.
2. Плавно разогнать автомобиль до скорости 64-97 км час по
ровной прямой дороге. Отпустить колесо рулевого управления на
некоторое время.
  3. Повторить испытания, развернув автомобиль, чтобы исключить
влияние погрешностей, возникающих в процессе движения против
ветра. Допускается некоторое смещение и отклонение под
воздействием неровностей дорожного покрытия.
Сохраняется ли смещение под воздействием крутящего момента?



Перейти к
операции
10

Нормально
е состояние

10

1. Установить колеса с шинами в исходном положении
прямолинейного движения.
2. Измерить высоту Z.
Соответствует ли разность значений для колес с левой и с правой
стороны диапазону допусков?

6 мм

Перейти к
операции
11

Перейти к
операции
13

11

Измерить высоту приводного механизма коробки переключения
передач, как показано на рисунке 6-14.
Соответствует ли разность значений с левой и с правой стороны
диапазону допусков?

6 мм

Перейти к
операции
14

Перейти к
операции
15

12

Измерить высоту Z.
Соответствует ли разность значений с левой и с правой стороны
диапазону допусков?

6 мм

Перейти к
операции
11

Перейти к
операции
13

13

1. Повторно измерить высоту Z.
2. Проверить развал колес.
3. Проверить положительное схождение колес.
4. Плавно разогнать автомобиль до скорости 64-97 км час по
ровной прямой дороге. Отпустить колесо рулевого управления на
некоторое время.
5. Повторить испытания, развернув автомобиль, чтобы исключить
влияние погрешностей, возникающих в процессе движения против
ветра. Допускается некоторое смещение и отклонение под
воздействием неровностей дорожного покрытия.
Сохраняется ли смещение под воздействием крутящего момента?



Перейти к
операции
11

Нормально
е состояние

14

Причиной воздействия крутящего момента на рулевое управление
может быть неправильная регулировка углов установки колес.
Выполнена ли операция регулировки?



Нормально
е состояние



15

1. Отрегулировать разность по высоте, изменяя толщину
прокладок или заменив элементы системы силовой трансмиссии.
2. Плавно разогнать автомобиль до скорости 64-97 км час по
ровной прямой дороге. Отпустить колесо рулевого управления на
некоторое время.
3. Повторить испытания, развернув автомобиль, чтобы исключить
влияние погрешностей, возникающих в процессе движения против
ветра. Допускается некоторое смещение и отклонение под
воздействием неровностей дорожного покрытия.
Сохраняется ли смещение под воздействием крутящего момента?



Перейти к
операции
14

Нормально
е состояние

16

Провести испытания на проверку устойчивости автомобиля.
Испытания проведены успешно?



Нормально
е состояние



17

При необходимости отремонтировать элементы подвески.
Операция выполнена успешно?



Перейти к
операции 5



18

Установить на ведущие колеса шины одинакового размера и типа, с
одинаковой глубиной рисунка протектора.
Операция выполнена успешно?



Перейти к
операции 3







2. Неустойчивое направление движения.

Неустойчивое направление движения: водитель не может обеспечить устойчивое положение
автомобиля при движении в любом направлении. Процедура проверки описана в таблице 1-3.



268

Таблица 1-3.

№

Операция

Да

Нет

1

Проводились ли ходовые испытания для подтверждения информации,
полученной от владельца автомобиля?
Действительно ли наблюдается неустойчивое положение автомобиля в
процессе движения?

Перейти к
операции 2

Нормальное
состояние

2

1. Убедиться в том, что на автомобиле установлены одинаковые колеса с
одинаковым типом и размером шин, с одинаковой глубиной рисунка
протектора. При необходимости выполнить ремонт.
2. Убедиться, что шины всех колес накачаны до рекомендованного давления.
3. Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 3

Нормальное
состояние

3

1. Проверить передний стабилизатор поперечной устойчивости и скобу на
предмет чрезмерного износа и наличия повреждений. При необходимости
выполнить ремонт.
2. См. описание замены стабилизатора поперечной устойчивости передней
подвески.
3. Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 4

Нормальное
состояние

4

Проверить левый и правый сварные поворотные рычаги в сборе на предмет
чрезмерного износа и наличия повреждений, в случае необходимости
отремонтировать детали.
Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 5

Нормальное
состояние

5

1. Проверить колесные подшипники и ступицы колес на предмет ослабления
натяга и увеличенного радиального люфта.
2. Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 6

Нормальное
состояние

6

1. Измерить высоту передней части автомобиля, при необходимости
выполнить ремонт.
2. Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 7

Нормальное
состояние

7

1. Проверить углы установки колес, при необходимости выполнить
регулировку.
2. Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 8

Нормальное
состояние

8

1. Проверить рулевую передачу и рулевую колонку на предмет ослабления
соединений.
2. Выполнить ходовые испытания для подтверждения информации,
полученной от владельца автомобиля.
Наблюдается ли неустойчивое положение автомобиля в процессе движения?

Перейти к
операции 1

Нормальное
состояние



3. Проверка в случае слишком сильного шума при работе подвески.

Шум при работе подвески: ненормальный механический шум, возникающий в задней или
передней подвеске при движении с определенной скоростью или под воздействием
неровностей дорожного покрытия. Процедура проверки описана в таблице 1-4.


Таблица 1-4.

№

Операция

Да

Нет

1

Провести ходовые испытания до возникновения ненормального шума.
При необходимости можно сравнить с поведением аналогичного исправного
автомобиля для определения, является ли шум ненормальным.

Перейти к
операции 2

Нормальное
состояние



269

Присутствует ли ненормальный шум?

№

Операция

Да

Нет

2

1. Включить положение нейтральной передачи.
2. Выключить двигатель.
3. Покачать переднюю часть автомобиля вверх и вниз до возникновения
ненормальных звуков.
Присутствует ли ненормальный шум?

Перейти к
операции 3

Перейти к
операции 4

3

1. Покачать переднюю часть автомобиля вверх и вниз, определив с помощью
зонда и наушников точное положение, при котором возникает посторонний
звук.
  2. Отремонтировать соответствующие части подвески или заменить их в
случае необходимости.
Завершен ли ремонт?

Перейти к
операции 1



4

1. Поднять автомобиль и установить его на опоры.
2. Проверить все части передней подвески на предмет наличия повреждений.
Обнаружены ли поврежденные части?

Перейти к
операции 5

Перейти к
операции 6

5

Отремонтировать все поврежденные части.
Завершен ли ремонт?

Перейти к
операции 1



6

1. Проверить давление накачки шин.
2. Проверить шины на предмет ненормального износа.
Обнаружен ли ненормальный поверхностный износ шин?

Перейти к
операции 7

Перейти к
операции 9

7

1. Покрутить колеса.
2. Провести ходовые испытания.
Исходит ли шум от задней части автомобиля?

Перейти к
операции 8

Перейти к
операции 9

8

Заменить колесо, от которого исходит ненормальный шум.
Завершен ли ремонт?

Перейти к
операции 1



9

Проверить смазку шаровых шарнирных соединений и поперечной рулевой
тяги.
Завершен ли ремонт?

Перейти к
операции 1

Перейти к
операции 10

10

Проверить затяжку всех гаек крепления колес до стандартного момента.
Нормально ли затянуты гайки крепления колес?

Перейти к
операции 1

Перейти к
операции 11

11

Потянуть и толкнуть скобу.
Ослаблено ли крепление скобы?

Перейти к
операции 12

Перейти к
операции 14

12

1. Проверить затяжку крепления скобы до стандартного момента, при
необходимости подтянуть.
2. Потянуть и толкнуть скобу.
Ослаблено ли крепление скобы?

Перейти к
операции 14

Перейти к
операции 1

13

Заменить ослабленные и изношенные части скобы.
Завершен ли ремонт?

Перейти к
операции 1



14

Потянуть и толкнуть вручную передний стабилизатор поперечной
устойчивости.
Ослаблено ли крепление стабилизатора?

Перейти к
операции 15

Перейти к
операции 19

15

1. Проверить затяжку крепежного элемента переднего стабилизатора
поперечной устойчивости, при необходимости подтянуть.
2. Потянуть и толкнуть вручную передний стабилизатор поперечной
устойчивости.
Ослаблено ли крепление стабилизатора?

Перейти к
операции 18

Перейти к
операции 1

16

Проверить люфт переднего стабилизатора поперечной устойчивости.
Ослаблено ли соединение стабилизатора?

Перейти к
операции 17

Перейти к
операции 20

17

Заменить соединительную тягу стабилизатора поперечной устойчивости.
Завершен ли ремонт?

Перейти к
операции 1



18

Заменить распорную втулку и кронштейн стабилизатора поперечной
устойчивости.
Завершен ли ремонт?

Перейти к
операции 1



19

Проверить положение и затяжку регулировочного рычага.
Ослаблена ли затяжка, сместилась ли деталь?

Перейти к
операции 20

Перейти к
операции 22

20

1. Проверить затяжку левого и правого сварных поворотных рычагов в сборе
до заданного момента.
2. Проверить люфт левого и правого сварных поворотных рычагов в сборе.
Ослаблено ли крепление левого и правого сварных поворотных рычагов в
сборе?

Перейти к
операции 21

Перейти к
операции 1

21

Заменить изношенные и поврежденные втулки левого и правого сварных
поворотных рычагов в сборе.
Завершен ли ремонт?

Перейти к
операции 1





270



№

Операция

Да

Нет

22

1. Поднять ведущие колеса до отрыва от поверхности, запустить двигатель.
2. Включить ведущую передачу, начать движение (скорость движения
должна быть не менее 55 км/час).
3. Увеличивать частоту вращения колес до тех пор, пока шум не достигнет
максимального уровня.
4. Определить источник шума с помощью зонда и наушников.
Исходит ли шум от подшипников?

Перейти к
операции 23

Перейти к
операции 7

23

Заменить колесные подшипники.
Завершен ли ремонт?

Перейти к
операции 1





1.6. Процедуры технического обслуживания.

1. Регулировка углов установки колес.

1. Регулировка угла развала передних колес.

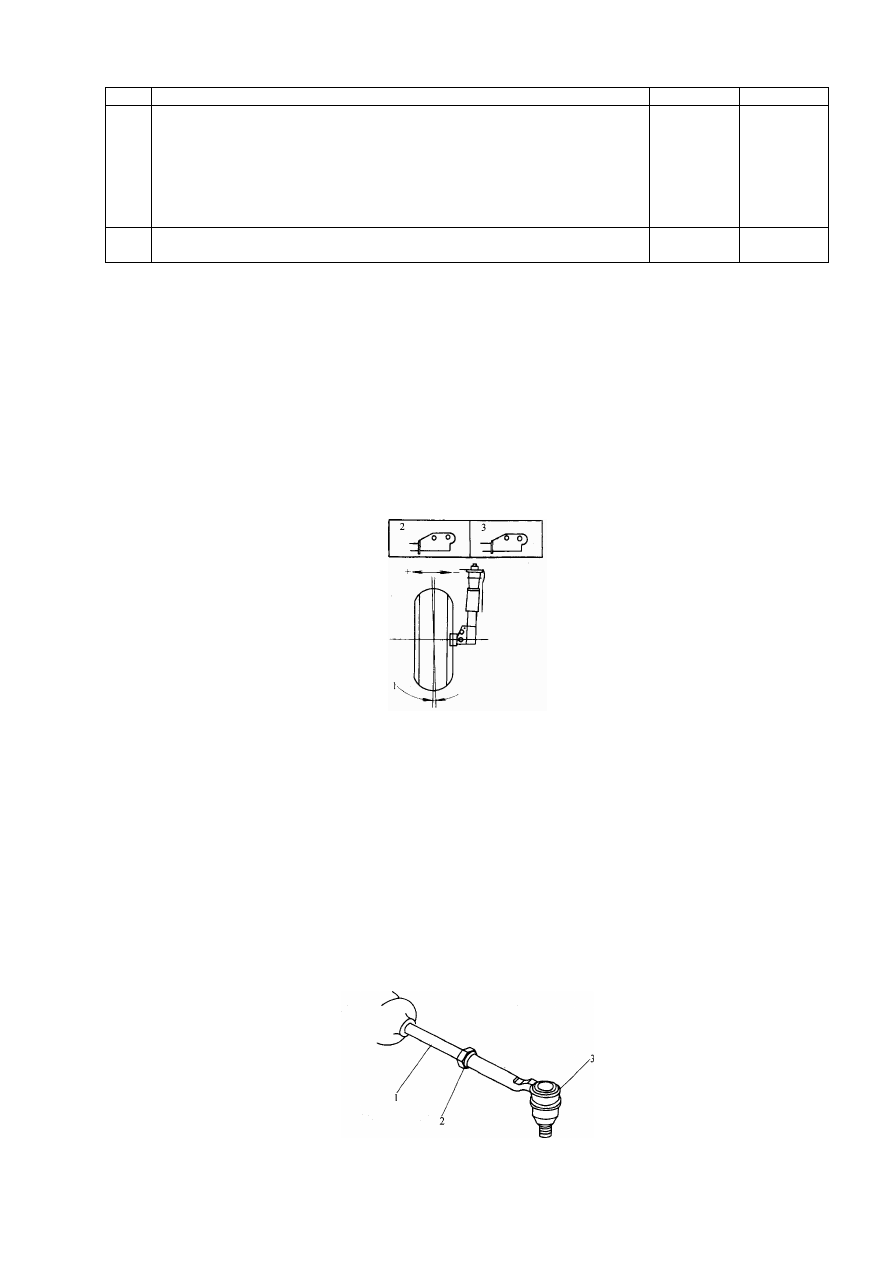

Регулировка угла развала передних колес показана на рисунке 3-1. Поднять автомобиль,
снять скобы крепления. Установить скобу в тиски, расточить отверстие в боковую сторону.
Регулировка угла развала колес выполняется растачиванием отверстия под соединительный
болт скобы и поворотного кулака.



Рисунок 3-1.

1. Угол развала колес. 2. Расточить отверстие под верхний болт. 3. Расточить отверстие под нижний болт.

2. Регулировка положительного схождения передних колес.

(1). Снять малый зажим стабилизатора поперечной устойчивости.
(2). Установить колесо рулевого управления в положение прямолинейного движения.
(3). Как показано на рисунке 3-2, ослабить шестигранную гайку; затем, поворачивая ось
поперечной рулевой тяги, отрегулировать положительное схождение колес.
(4). Каждый конец поперечной рулевой тяги следует повернуть на приблизительно
одинаковое количество оборотов.
(5). Закрутить контрящую гайку.
(6). Установить зажим.



Рисунок 3-2.

1. Ось поперечной рулевой тяги. 2. Шестигранная контрящая гайка.

3. Шаровое шарнирное соединение поперечной рулевой тяги.
