275

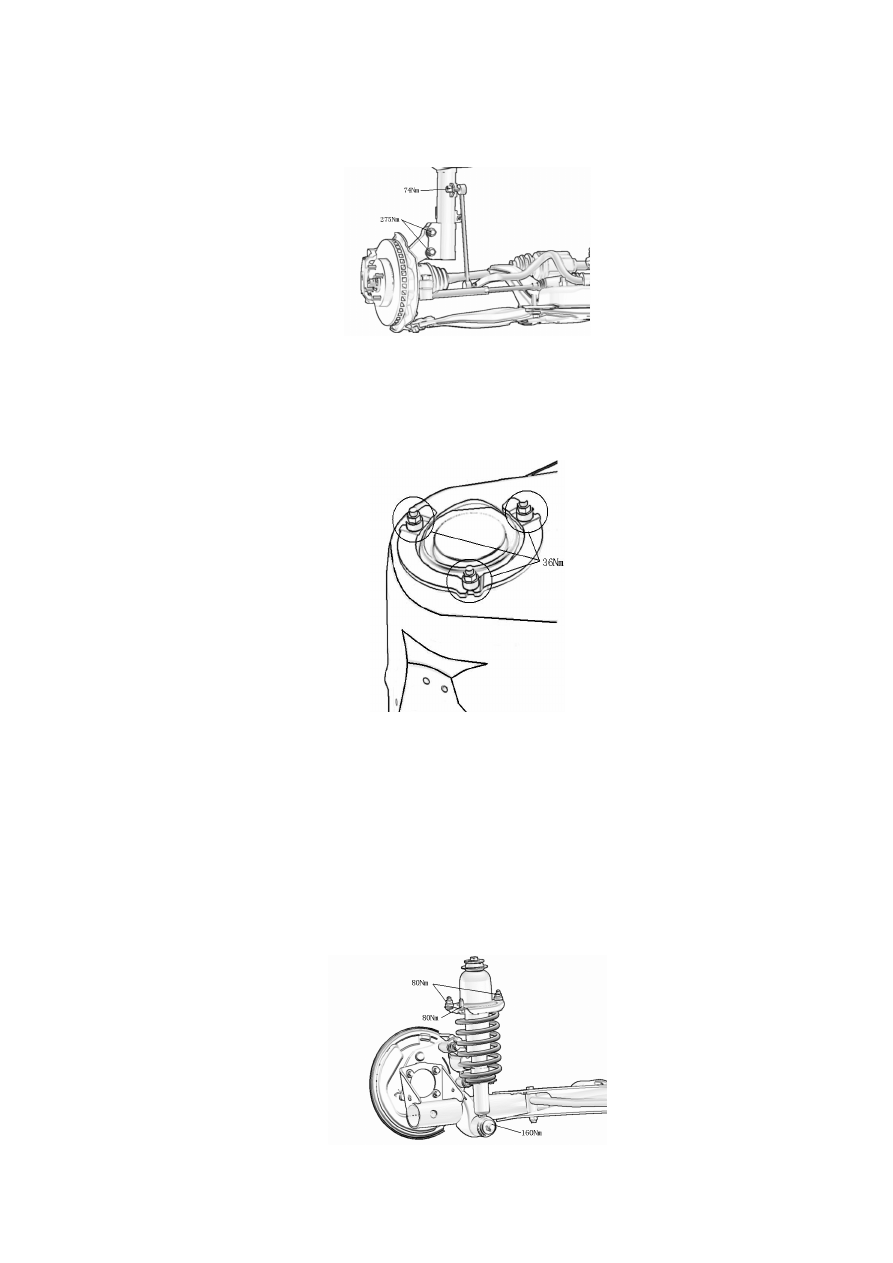

a). Открутить гайки крепления соединительной тяги переднего стабилизатора поперечной
устойчивости к переднему амортизатору. Открутить две пары гаек и болтов, соединяющие
передний амортизатор и поворотный кулак, затем снять амортизатор с поворотного кулака,
как показано на рисунке 3-13.



Рисунок 3-13.

b). Снять передний амортизатор с цилиндрической пружиной, открутить три гайки крепления
кронштейна подвески, как показано на рисунке 3-14.



Рисунок 3-14.

  (2). Демонтаж заднего амортизатора.

1). Снять заднее колесо.

2). Снять задний амортизатор в сборе, как показано на рисунке 3-15.

a). Поднять заднюю раму на домкрате.
b). Открутить утолщенную фланцевую гайку, соединяющую задний амортизатор с задней
рамой.
c). Открутить один болт и две гайки крепления заднего амортизатора к кузову автомобиля.
d). Отсоединить задний амортизатор от кузова автомобиля.



Рисунок 3-15.



276

(3). Проверка амортизатора в сборе.

Выдавить штангу толкателя амортизатора, одновременно проверяя возникновение
ненормального сопротивления и звуков. В случае обнаружения отклонений от нормы
заменить амортизатор новой деталью.

(4). Установка.

Процедура установки выполняется в последовательности, обратной процедуре демонтажа,
моменты затяжки показаны на рисунках в разделе с описанием демонтажа.

Раздел 2. Система рулевого управления.

1. Поиск и устранение неисправностей системы рулевого управления.

1.1. Примечания касательно ремонта:

1). Замену частей следует выполнять аккуратно и правильно во избежание ухудшения
функциональных характеристик системы рулевого управления, что может стать причиной
дорожно-транспортных происшествий.

2). Данный автомобиль оборудован системой подушек безопасности (вспомогательных
средств безопасности), включающей модули подушек безопасности со стороны пассажира на
переднем кресле и водителя. Перед выполнением операций технического обслуживания
(включая демонтаж, установку, проверку или замену компонентов) необходимо прочесть
соответствующие инструкции по технике безопасности и неукоснительно их выполнять во
избежание непредвиденного срабатывания модулей подушек безопасности и связанных с
этим серьезных происшествий.

1.2. Проверка и устранение неисправностей.

Информация в таблице 2-1 поможет определить причины возникновения неисправности,
которые перечислены в таблице в нумерованной последовательности, и проверить все части
согласно рекомендованной процедуре. При необходимости отремонтировать или заменить
неисправные части.

Таблица 2-1.

Признаки

Возможные причины

Признаки

Возможные причины

Виляние
автомобиля

1). Поворотный кулак (износ).
2). Шаровое шарнирное
соединение рычага подвески
(износ).
3). Промежуточный вал,
скользящая вилка (износ).
4). Подшипник переднего
колеса (износ).
5). Рулевая передача (отказ).

Затрудненное
рулевое
управление

1). Шины (неправильное давление накачки).
2). Гидравлическая жидкость усиленного
рулевого привода (недостаточное количество).
3). Регулировка углов передних колес
(неправильная).
4). Поворотный кулак (износ).
5). Шаровое шарнирное соединение рычага
подвески (износ).
6). Колонка рулевого управления (изгиб).
7). Насос усилителя рулевого управления
(отказ).
8). Рулевая передача (отказ).

Колесо
рулевого
управления не
до конца
возвращается
в исходное
положение

1). Шины (неправильное давление накачки).
2). Регулировка углов передних колес
(неправильная).
3). Колонка рулевого управления (изгиб).
4). Рулевая передача (отказ).

Ненормальный
шум

1). Гидравлическая жидкость
усиленного рулевого привода
(недостаточное количество).
2). Поворотный кулак (износ).
3). Насос усилителя рулевого
управления (отказ).
4). Рулевая передача (отказ).



277

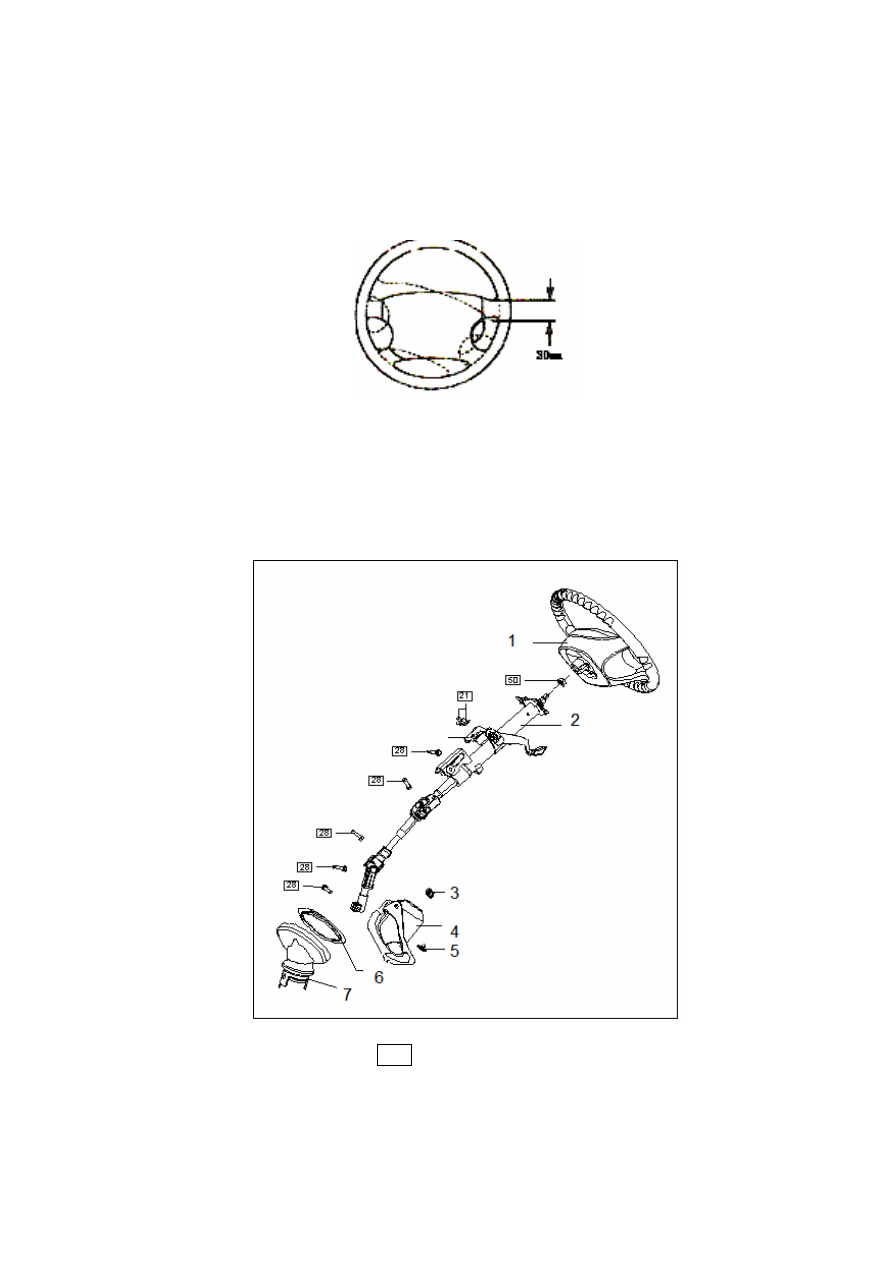

1.3. Проверка свободного хода колеса рулевого управления.

1). Остановить автомобиль и установить колесо рулевого управления в положение
прямолинейного движения.

2). Слегка покачать колесо рулевого управления, измерить величину свободного хода.

Как показано на рисунке 1-1, максимально допустимое значение составляет 30 мм.



Рисунок 1-1.

2. Техническое обслуживание системы рулевого управления.

2.1. Техническое обслуживание колеса и колонки рулевого управления.

  (1). Конструкция колеса и колонки рулевого управления в сборе показана на рисунке 2-1.



Н*м – момент затяжки.

Рисунок 2-1.

1. Колесо рулевого управления в сборе. 2. Колонка рулевого управления в сборе. 3. Пластмассовый зажим. 5.

Крышка колонки рулевого управления и карданного шарнира. 6. Пластмассовый зажим.

7. Рамка пыльника. 8. Пыльник.



278

(2). Демонтаж и установка колеса и колонки рулевого управления в сборе.

1. Демонтаж.

1). Выполнить все инструкции по демонтажу насоса усилителя рулевого управления.
2). Отсоединить кабель от отрицательного контакта аккумулятора.
3). Убедиться, что передние колеса установлены в направлении прямолинейного движения.
4). Демонтаж выключателя звукового сигнала в сборе.

Примечание: если отсоединить разъем модуля подушек безопасности при включенном
зажигании, в памяти электронного блока управления будет записан код неисправности.

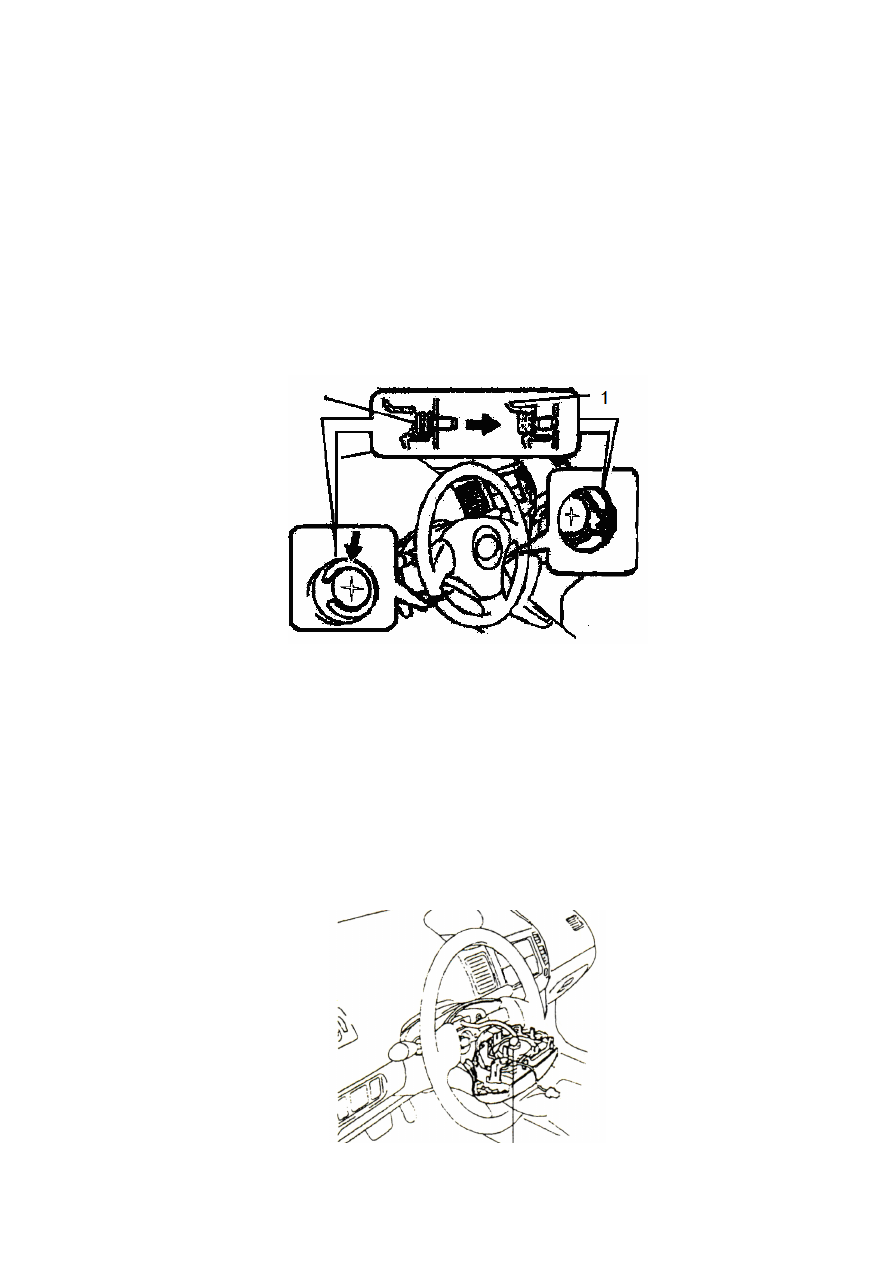

  (1). Откручивать два болта с помощью накидного гаечного ключа или отвертки до тех пор,
пока в резьбовом отверстии не останется только конец болта, как показано на рисунке 2-2.



Рисунок 2-2.

1. Резьбовое отверстие.

(2). Вынуть выключатель звукового сигнала в сборе из колеса рулевого управления, как
показано на рисунке 2-3.(3). Отсоединить фиксатор разъема модуля подушки безопасности и
снять разъем с помощью отвертки.

Примечание: не тянуть за кабельную шину модуля подушки безопасности при отсоединении
разъема; в процессе установки выключателя звукового сигнала в сборе, держать его верхней
стороной вверх, не разбирать выключатель звукового сигнала.



Рисунок 2-3.
