Автомобили BYD F3 и F3R. Руководство - часть 51



187

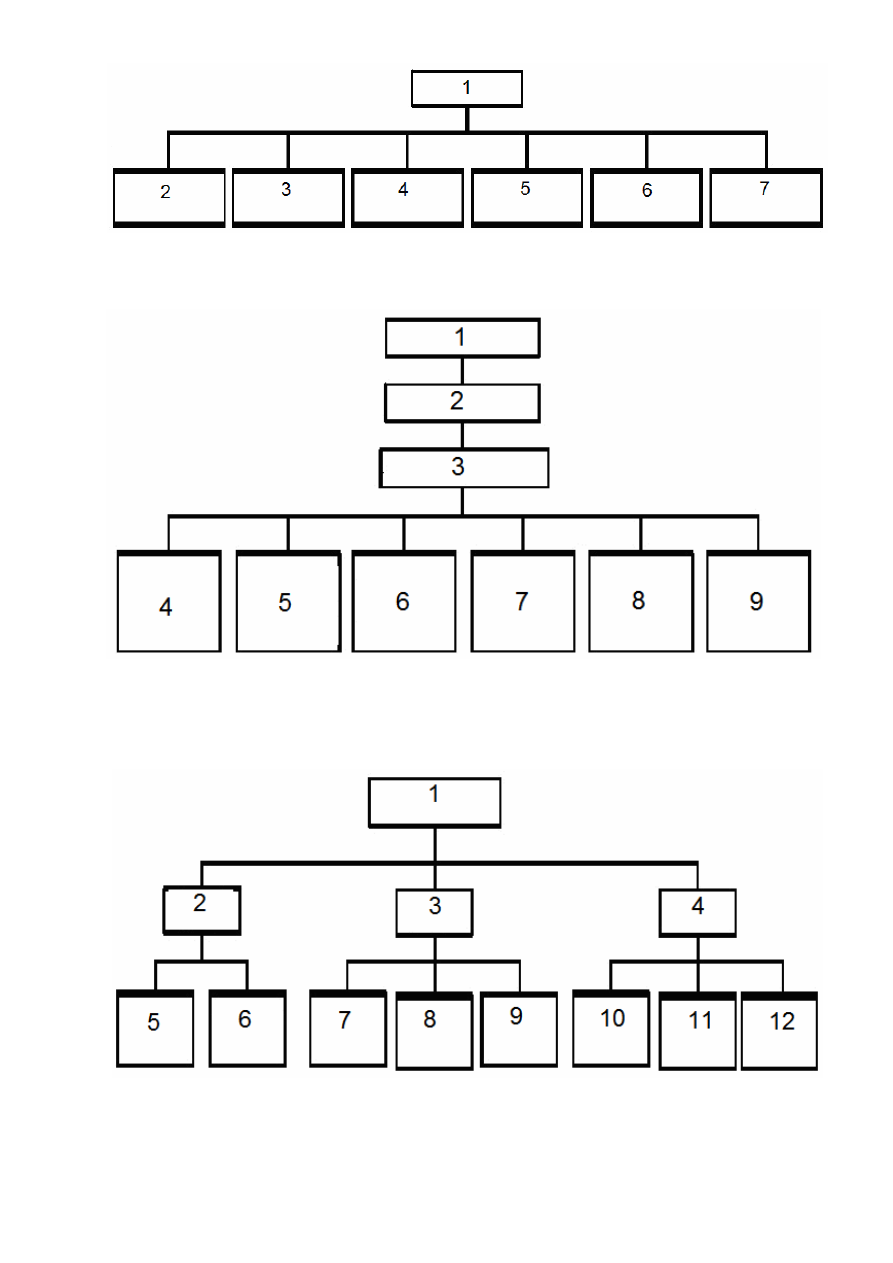

1. Система управления двигателем. 2. Подача топлива. 3. Зажигание. 4. Управление впуском воздуха. 5.

Контроль выхлопных газов. 6. Диагностика и обмен данными.

Контроль и передача сигналов.



1. Контроль и передача сигналов. 2. Электронный блок управления. 3. Кабельная шина двигателя. 4. Датчик

частоты вращения и углового положения коленчатого вала. 5. Датчик температуры и давления воздуха на впуске.
6. Датчик температуры жидкости в системе охлаждения. 7. Датчик кислорода. 8. Датчик положения дроссельной

заслонки. 9. Датчики частоты вращения колес.

Система подачи топлива.



1. Система подачи топлива. 2. Топливный насос. 3. Магистраль подачи. 4. Топливная шина. 5. Насос. 6. Датчик

уровня топлива. 7. Впускная трубка. 8. Топливный фильтр. 9. Возвратная трубка. 10. Топливная шина. 11.

Регулятор давления. 12. Топливные инжекторы.






188

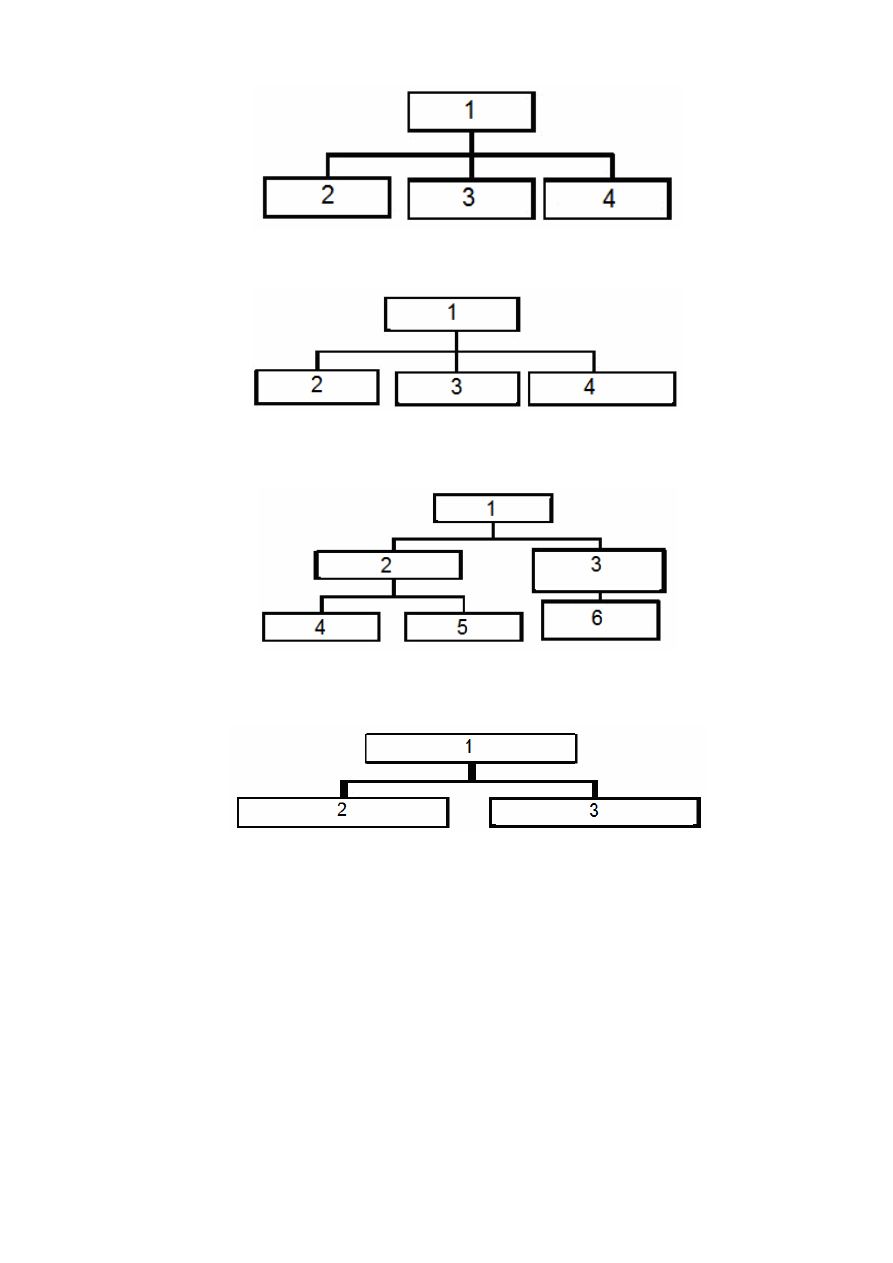

Система зажигания.



1. Система зажигания. 2. Катушка зажигания. 3. Кабели. 4. Свечи зажигания.

Управление впуском воздуха.



1. Управление впуском воздуха. 2. Корпус дроссельной заслонки. 3. Датчики.

4. Клапан управления режимом холостого хода.

Контроль токсичности выхлопных газов.



1. Контроль токсичности выхлопных газов. 2. Выхлопные газы. 3. Топливные пары.

4. Датчик кислорода. 5. Трехэлементный катализатор. 6. Клапан угольного цилиндра.

Диагностика и обмен данными.



1. Диагностика и обмен данными. 2. Порт обмена данными. 3. Индикатор отказа.



189

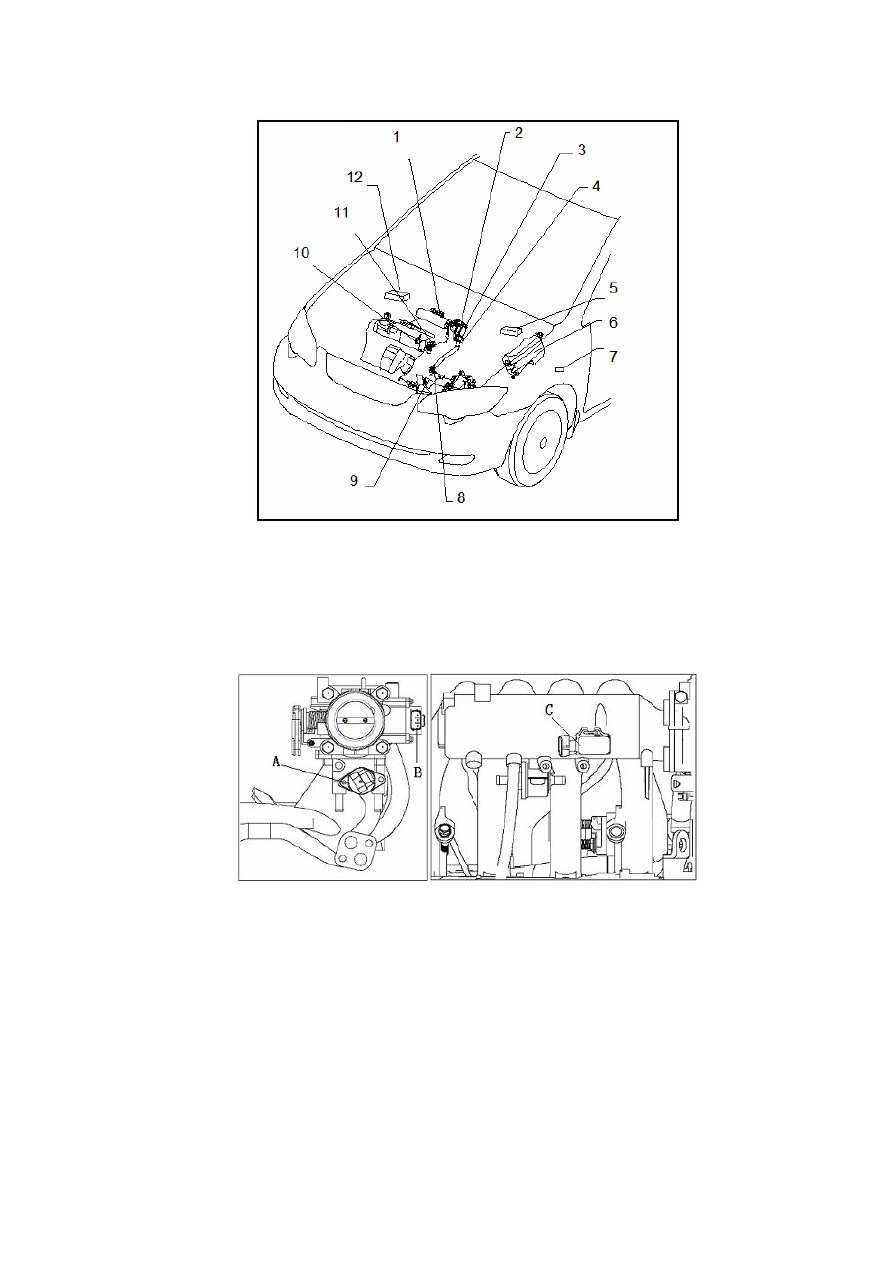

Раздел  2.  Положение  частей  системы  управления  двигателем  и
разъемов.



Рисунок 1-2.

1. Датчик температуры и давления воздуха на впуске. 2. Корпус дроссельной заслонки. 3. Датчик положения

дроссельной заслонки. 4. Клапан управления режимом холостого хода. 5. Коробка блока разъемов. 6. Коробка

блока плавких предохранителей. 7. Разъем для подключения диагностического оборудования. 8. Датчик

температуры жидкости в системе охлаждения. 9. Датчик углового положения коленчатого вала. 10. Датчик

детонации. 11. Датчик положения распределительного вала. 12. Электронный блок управления.





Рисунок 1-3.



A. Шаговый электродвигатель регулировки холостого хода. B. Датчик положения дроссельной заслонки.

C. Датчик температуры и давления воздуха на впуске.





190

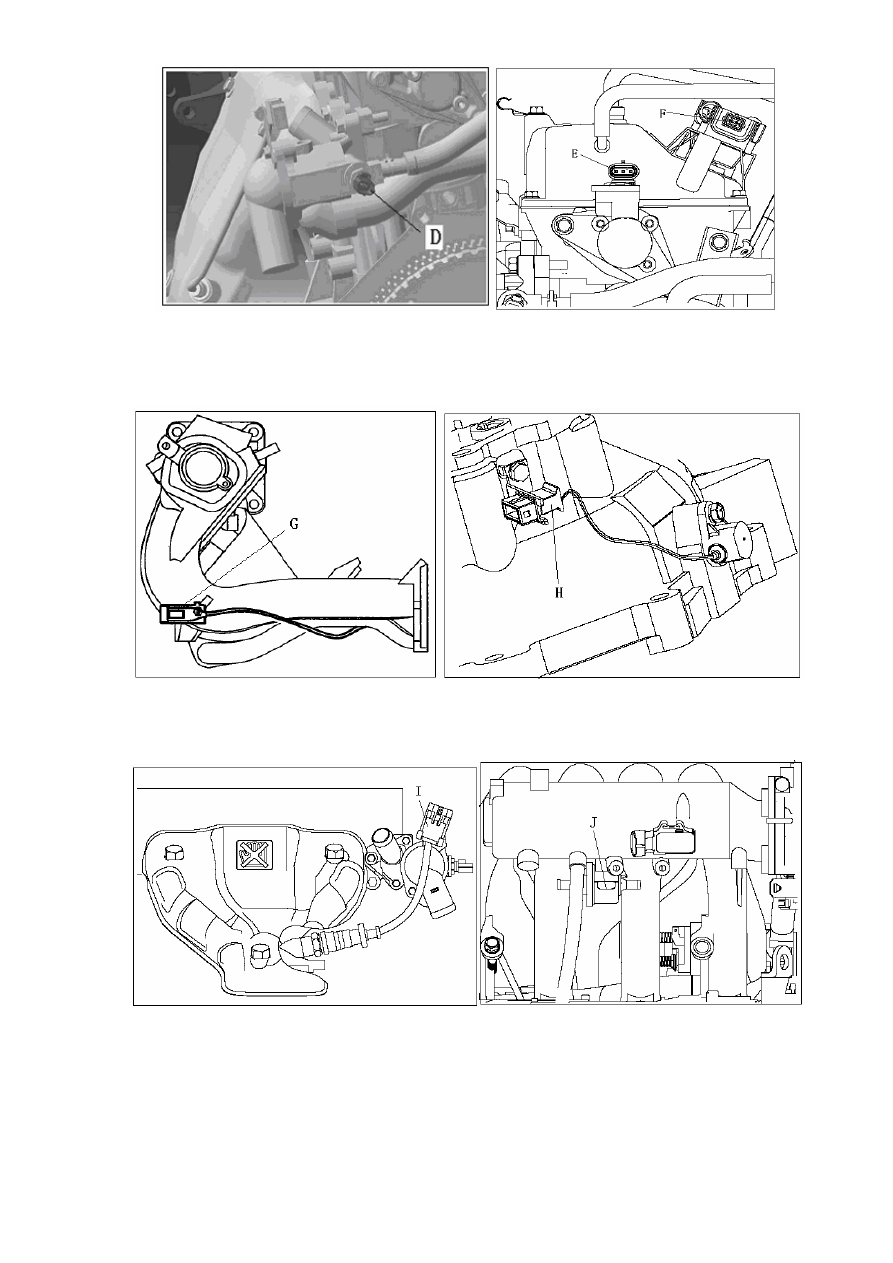

Рисунок 1-4.



D. Датчик температуры жидкости в системе охлаждения. E. Датчик положения распределительного вала.

F. Катушка зажигания.



Рисунок 1-5.



G. Датчик детонации. H. Датчик углового положения коленчатого вала.



Рисунок 1-6.



I. Передний датчик кислорода. J. Регулирующий клапан угольного фильтра.
