Автомобили BYD F3 и F3R. Руководство - часть 43



155

4.3.2.2. Установка шарикового подшипника (1).



Рисунок 4-36.

4.3.2.3. Установка пружинного стопорного кольца (1).

Подобрать пружинное стопорное кольцо правильного размера, чтобы величина осевого
зазора переднего подшипника соответствовала стандартному диапазону значений.

Стандартный диапазон: 0~0,12 мм.

Проверить монтажное положение пружинного стопорного кольца, как показано на рисунке 4-37.



Рисунок 4-37.

1. Пружинное стопорное кольцо.

4.3.2.3. Установка пружины синхронизатора.

Установить пружину синхронизатора в заданное монтажное положение, как показано на
рисунке 4-38.



Рисунок 4-38.

1. Кольцо синхронизатора.



156

4.3.2.4. Установка скользящей ступицы синхронизатора третьей-четвертой передачи.



Рисунок 4-39.

1. Направление установки. 2. Метки.

4.3.2.5. Установка кольца синхронизатора третьей-четвертой передачи.

  (1). Установить кольцо синхронизатора третьей-четвертой передачи, как показано на
рисунке 4-40.



Рисунок 4-40.

1. Направление установки. 2. Положение метки.

  (2). Совместить скользящую ступицу синхронизатора и кольцо синхронизатора, затем
установить их.



Рисунок 4-41.

1. Кольцо синхронизатора. 2. Скользящая ступица синхронизатора.





157

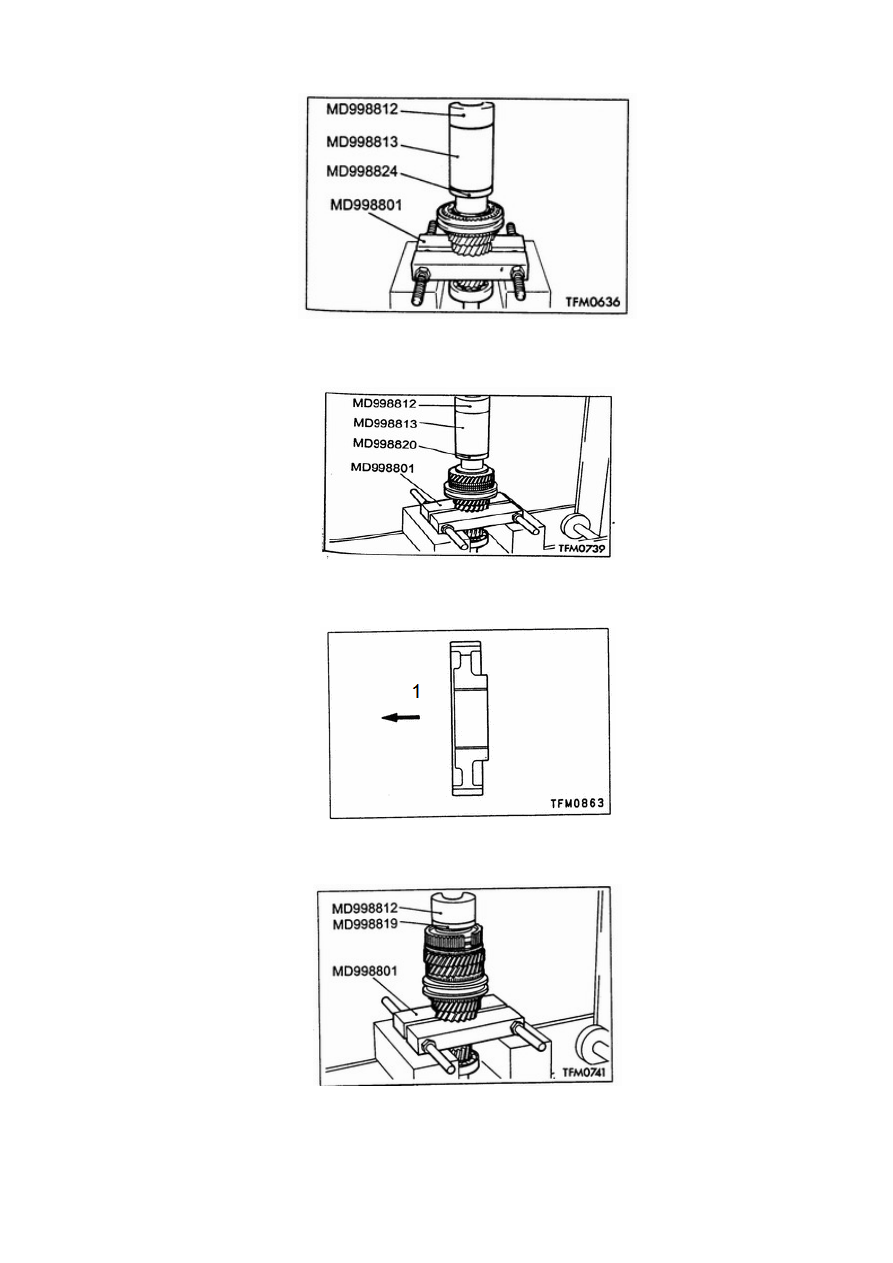

4.3.2.6. Установка втулки ведущей шестерни переключения четвертой передачи.



Рисунок 4-42.

4.3.2.7. Установка втулки ведущей шестерни переключения пятой передачи.



Рисунок 4-43.

4.3.2.8. Установка скользящей ступицы синхронизатора пятой передачи-передачи заднего хода.



Рисунок 4-44.

1. Направление установки.



Рисунок 4-45.







158

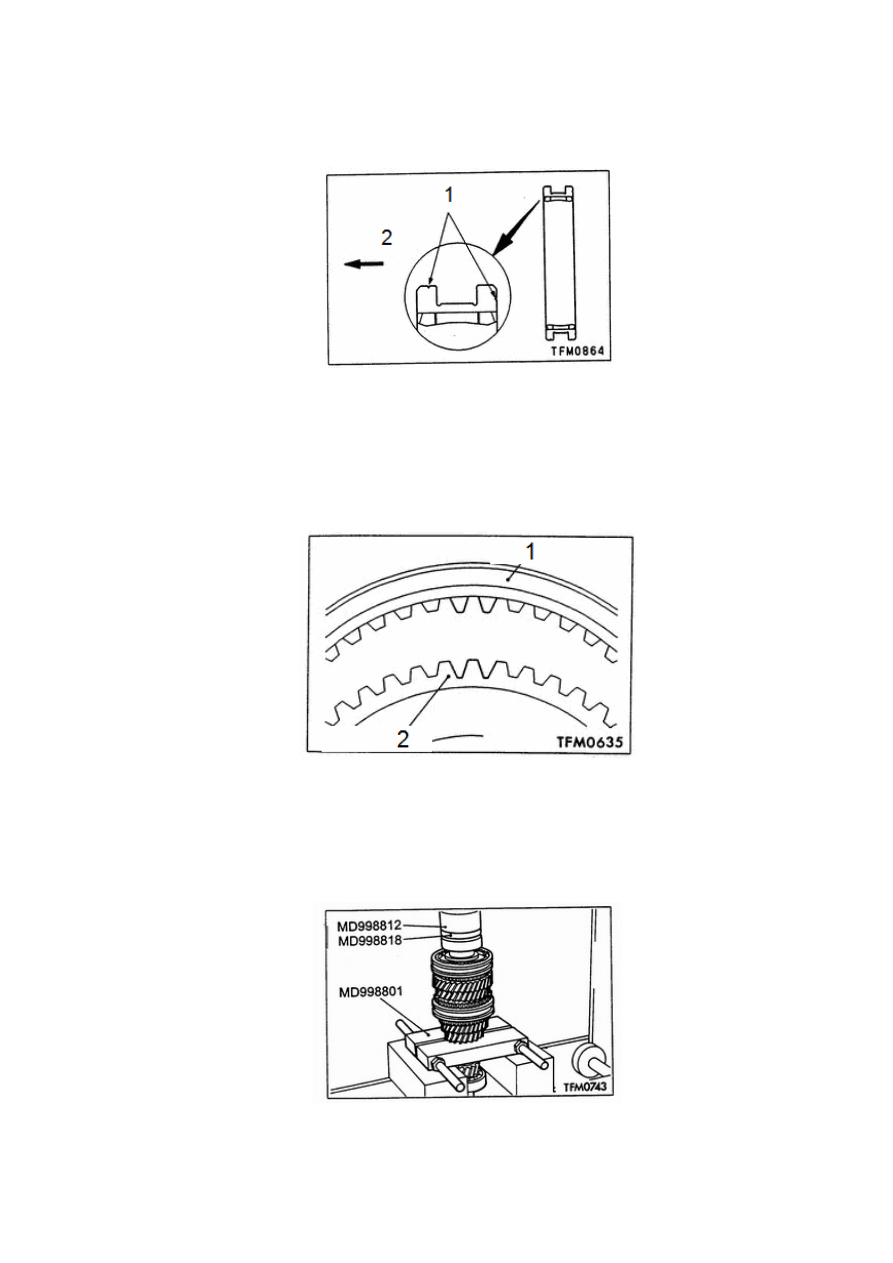

4.3.2.9. Установка кольца синхронизатора пятой передачи-передачи заднего хода.

  (1). Установить кольцо синхронизатора пятой передачи-передачи заднего хода, как показано
на рисунке 4-46.



Рисунок 4-46.

1. Положение меток. 2. Направление установки.

  (2). Совместить скользящую ступицу синхронизатора и кольцо синхронизатора, затем
установить их.



Рисунок 4-47.

1. Кольцо синхронизатора. 2. Скользящая ступица синхронизатора.

4.3.2.10. Установка шарикового подшипника (2).



Рисунок 4-48.
