Автомобили BYD F3 и F3R. Руководство - часть 41



147

Установить блокировочный вал передачи заднего хода, стальной шарик, вал переводной
вилки пятой передачи-передачи заднего хода, переводной рычаг передачи заднего хода,
пружинное стопорное кольцо, переводную вилку пятой передачи-передачи заднего хода,
переводную вилку и вал переводной вилки третьей и четвертой передачи.

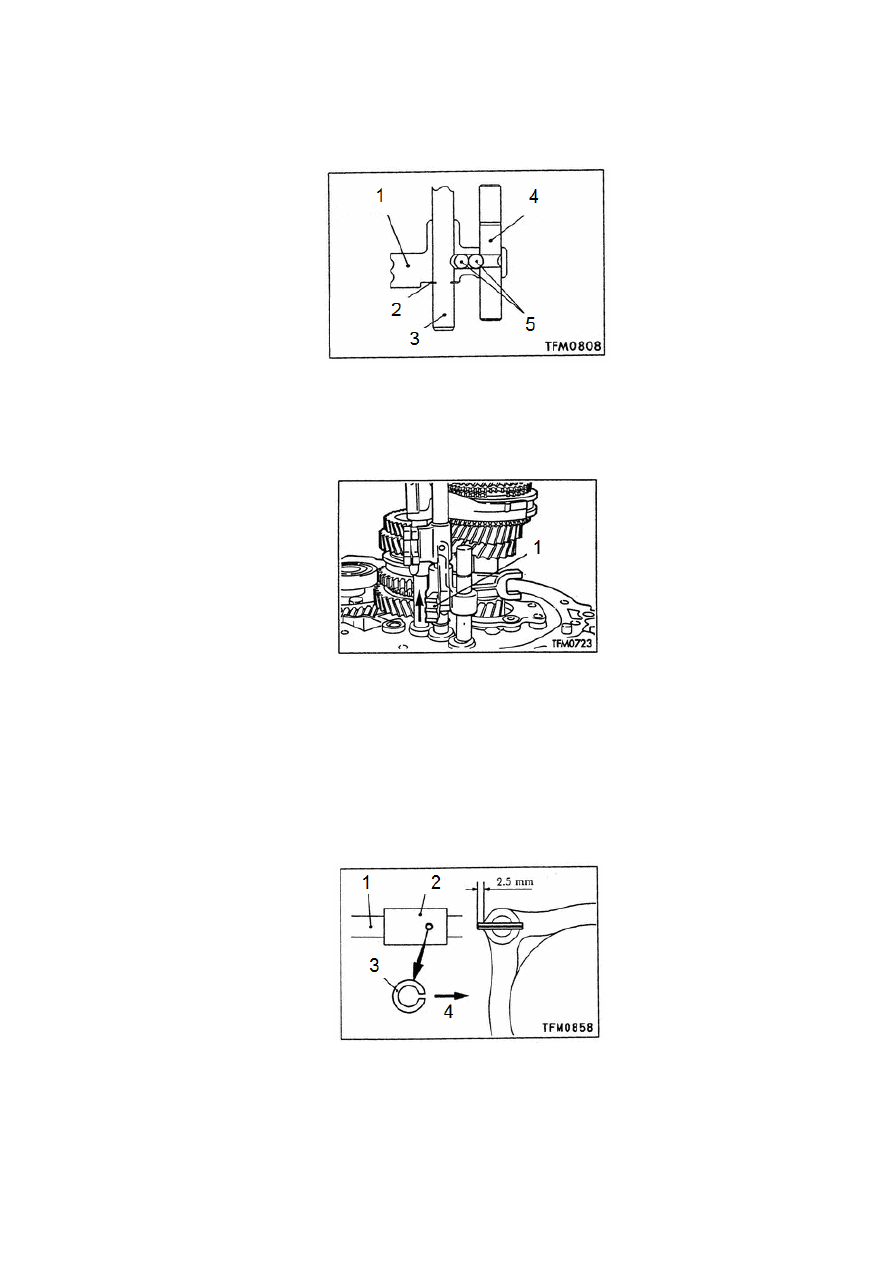

Рисунок 4-16.

1. Ручка с прорезью передачи заднего хода. 2. Пружинное стопорное кольцо. 3. Переводной ползун пятой

передачи. 4. Соединительная тяга передачи заднего хода. 5. Стальной шарик.



Рисунок 4-17.

1. Ручка с прорезью передачи заднего хода.

Установить пружинный штифт и прокладку.

Примечание: прокладку подбирать соответственно описанию «выбор подходящей
прокладки».



Рисунок 4-18.

1. Ползун. 2. Переводная вилка. 3. Пружинное кольцо. 4. Разъем.





148

Установить смазочную направляющую пластину.

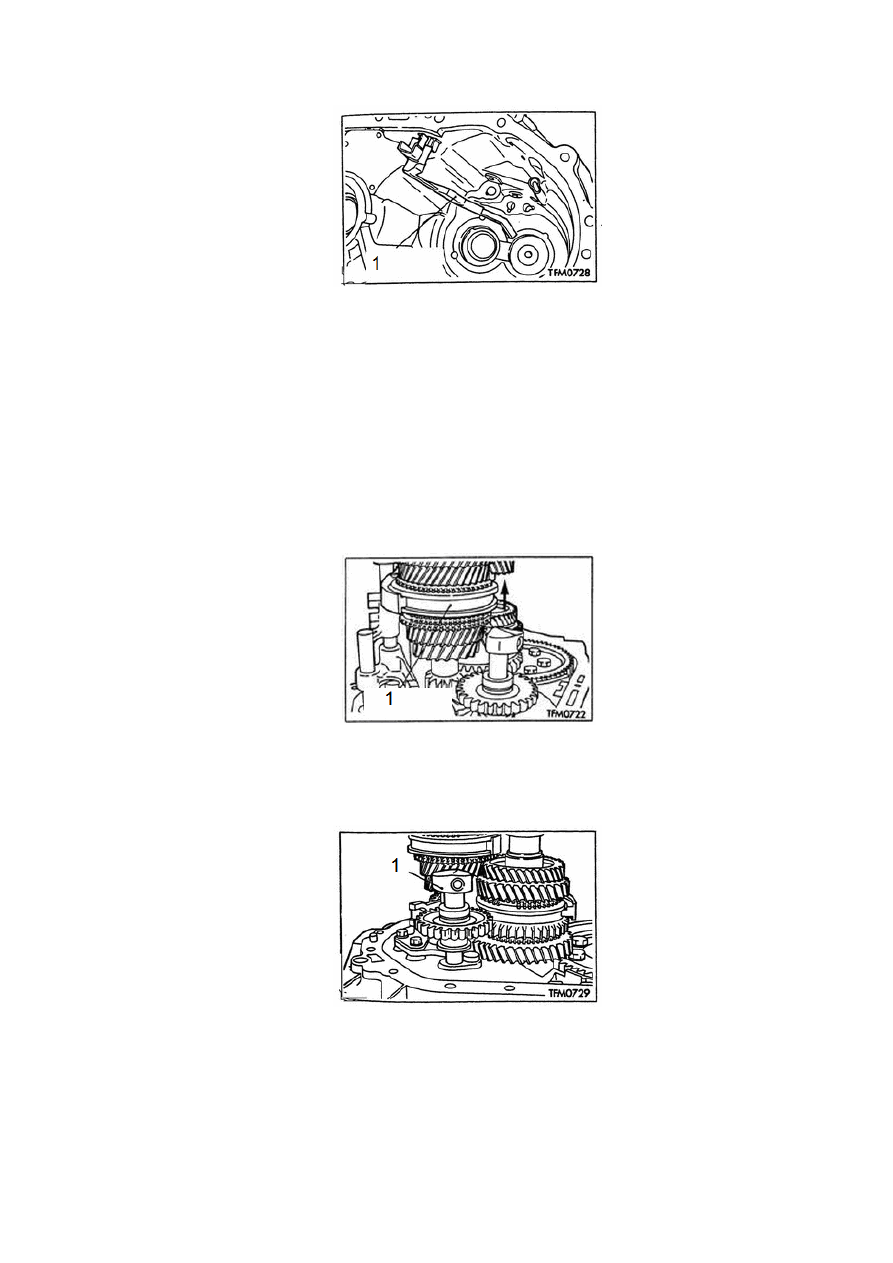

Рисунок 4-19.

1. Смазочный направляющий желоб.

Установка промежуточного переводного вала передачи заднего хода в сборе.

Сдвинуть кольцо синхронизатора третьей и четвертой передачи синхронизатора в сторону
шестерни четвертой передачи. (См. рисунок 4-20).

Затем установить промежуточный переводной вала передачи заднего хода таким образом,
чтобы отверстие было развернуто в направлении, показанном на рисунке 4-21.



Рисунок 4-20.

1. Кольцо синхронизатора третьей и четвертой передачи.



Рисунок 4-21.

1. Промежуточный переводной вал передачи заднего хода.

Установка картера коробки переключения передач.

Нанести слой клея-герметика на поверхность картера коробки переключения передач, как
показано на рисунке 4-22.



149

Рекомендованный герметик: LT5699.

Примечание:

  (1). Установка картера коробки переключения передач должна быть завершена до
полимеризации герметика. (В течение 15 минут).

  (2). Не допускать попадания масла на стыковочные поверхности в течение часа после
установки.

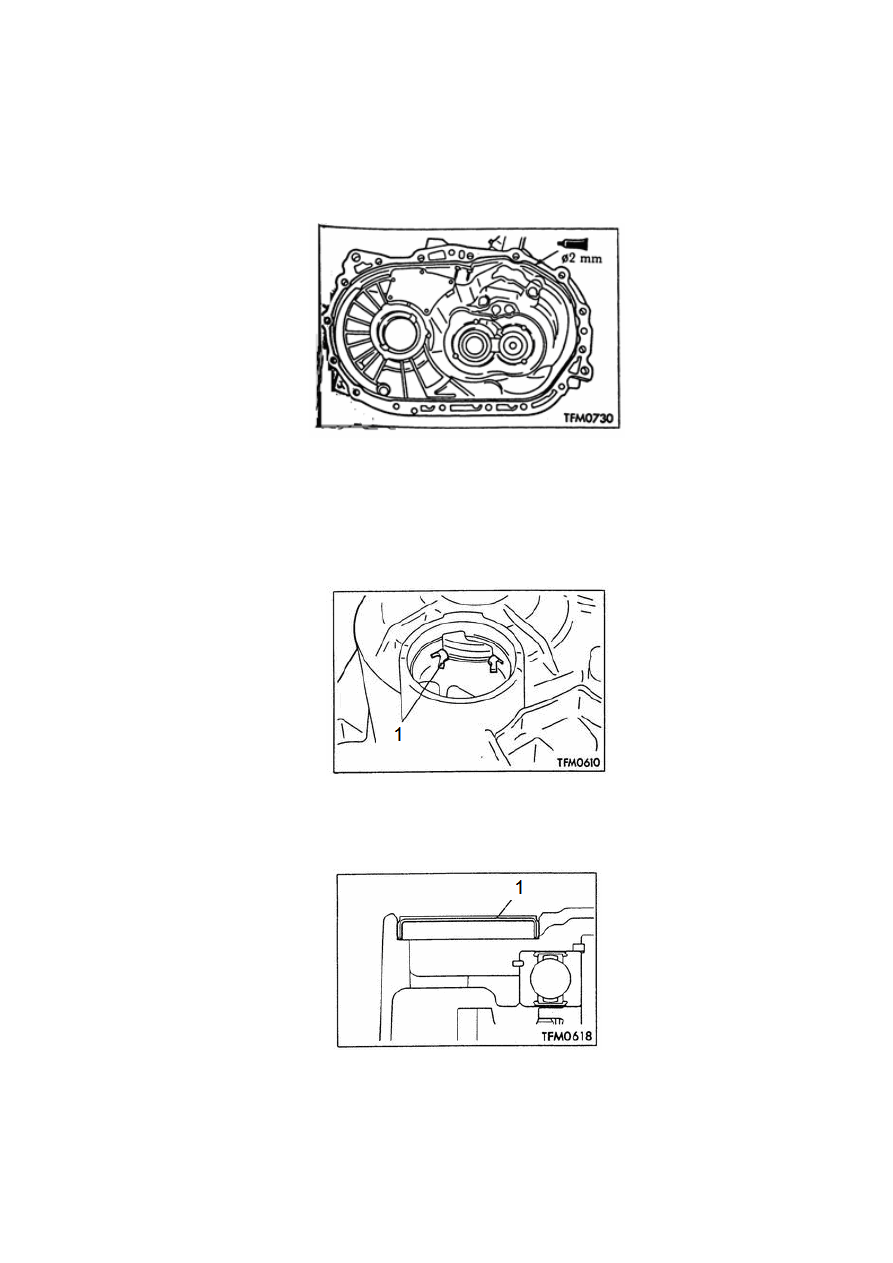

Рисунок 4-22.

Установка крышки уплотнения.

  (1). Установить картер коробки переключения передач, разжать пружинное стопорное
кольцо.

  (2). Закрутить болты до заданного момента затяжки.



Рисунок 4-23.

1. Пружинное стопорное кольцо.

  (3). Проверить положение крышки уплотнения. (См. рисунки 4-24, 4-25).



Рисунок 4-24.

1. Крышка уплотнения.



150

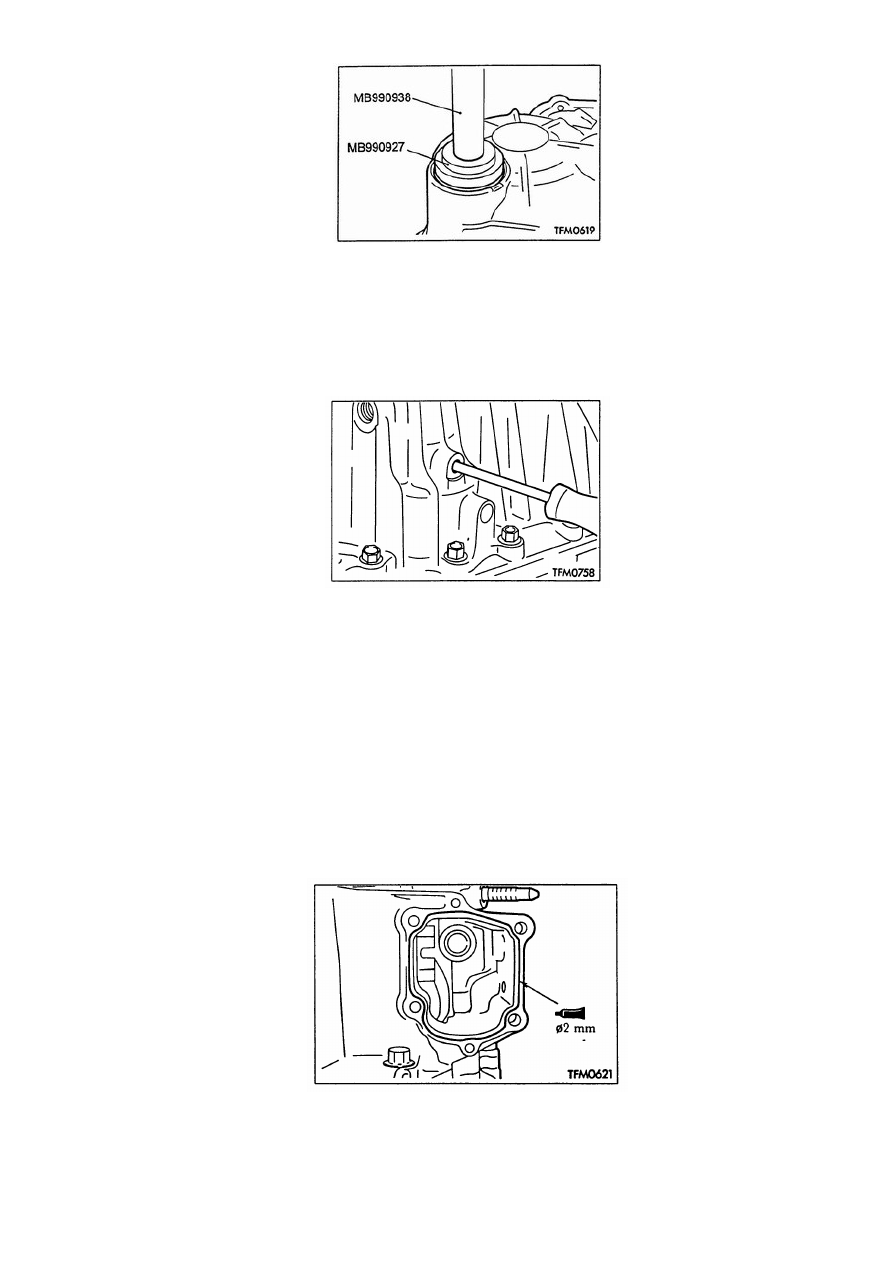

Рисунок 4-25.

Установить болт промежуточного переводного вала передачи заднего хода.

Определить центр отверстия под болт. Затем с помощью отвертки (диаметр стержня = 8 мм)
закрутить болт.



Рисунок 4-26.

Установка кожуха приводного вала.

Нанести слой клея-герметика на поверхность картера коробки переключения передач, как
показано на рисунке 4-27.

Рекомендованный герметик: LT5699.

Примечание:

  (1). Установка картера коробки переключения передач должна быть завершена до
полимеризации герметика. (В течение 15 минут).

  (2). Не допускать попадания масла на стыковочные поверхности в течение часа после
установки.



Рисунок 4-27.
