Установить датчик скорости движения.

Смазать трансмиссионным маслом кольцевое уплотнение датчика скорости движения. Затем
установить датчик.

Рекомендованное трансмиссионное масло:

Не хуже категории GL по классификации API:

SAE 75W-90, 80W-90, 80W-140 или другие марки соответственно погодным условиям
эксплуатации.

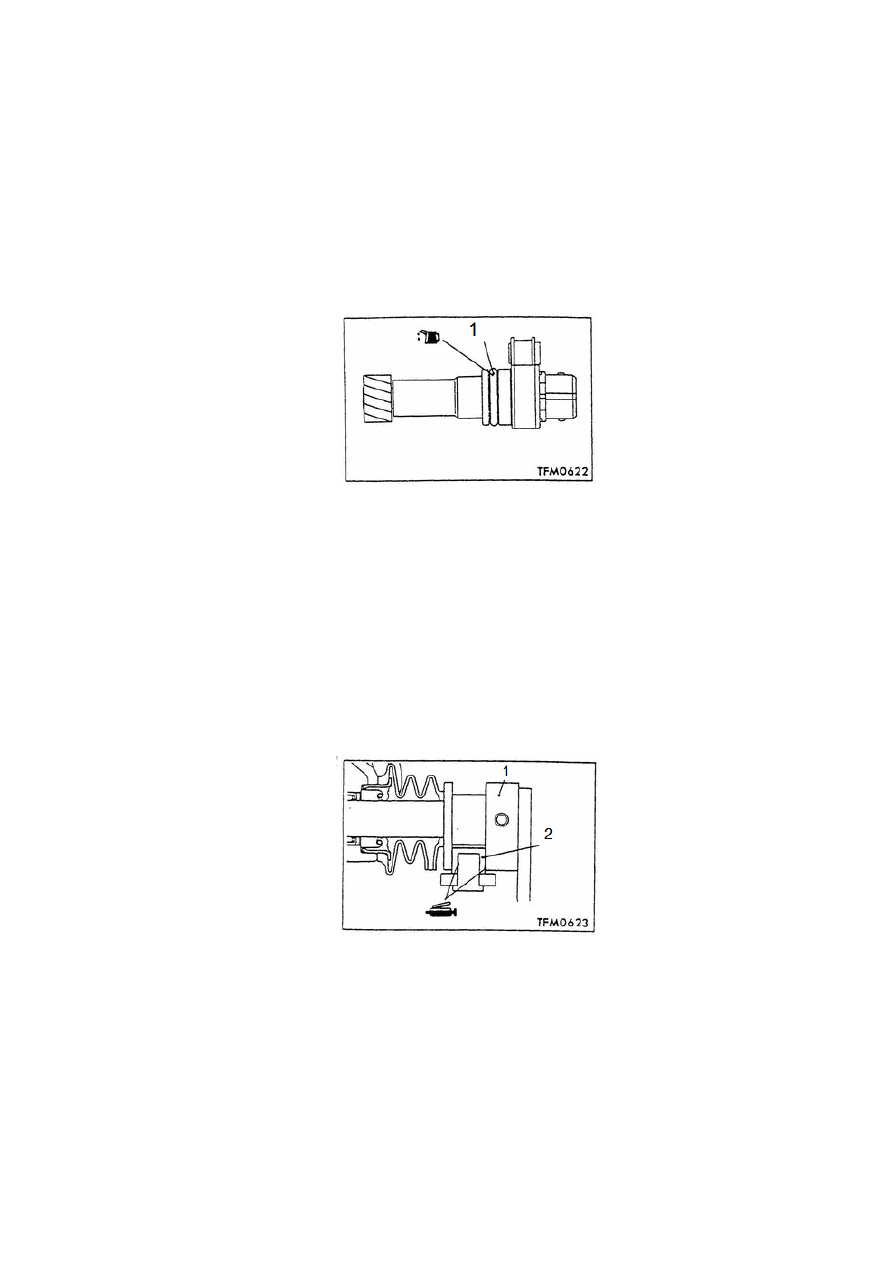

Рисунок 4-28.

1. Кольцевое уплотнение.

Установка тяги переключения передач.

Смазать тягу переключения передач консистентной смазкой. Затем установить тягу.

Рекомендованная консистентная смазка:

Esso Ronex MP или подобная смазка.



Рисунок 4-29

1. Приводной вал. 2. Тормозная колодка, тяга переключения передач.



152

4.3. Входной вал.



Рисунок 4-30.

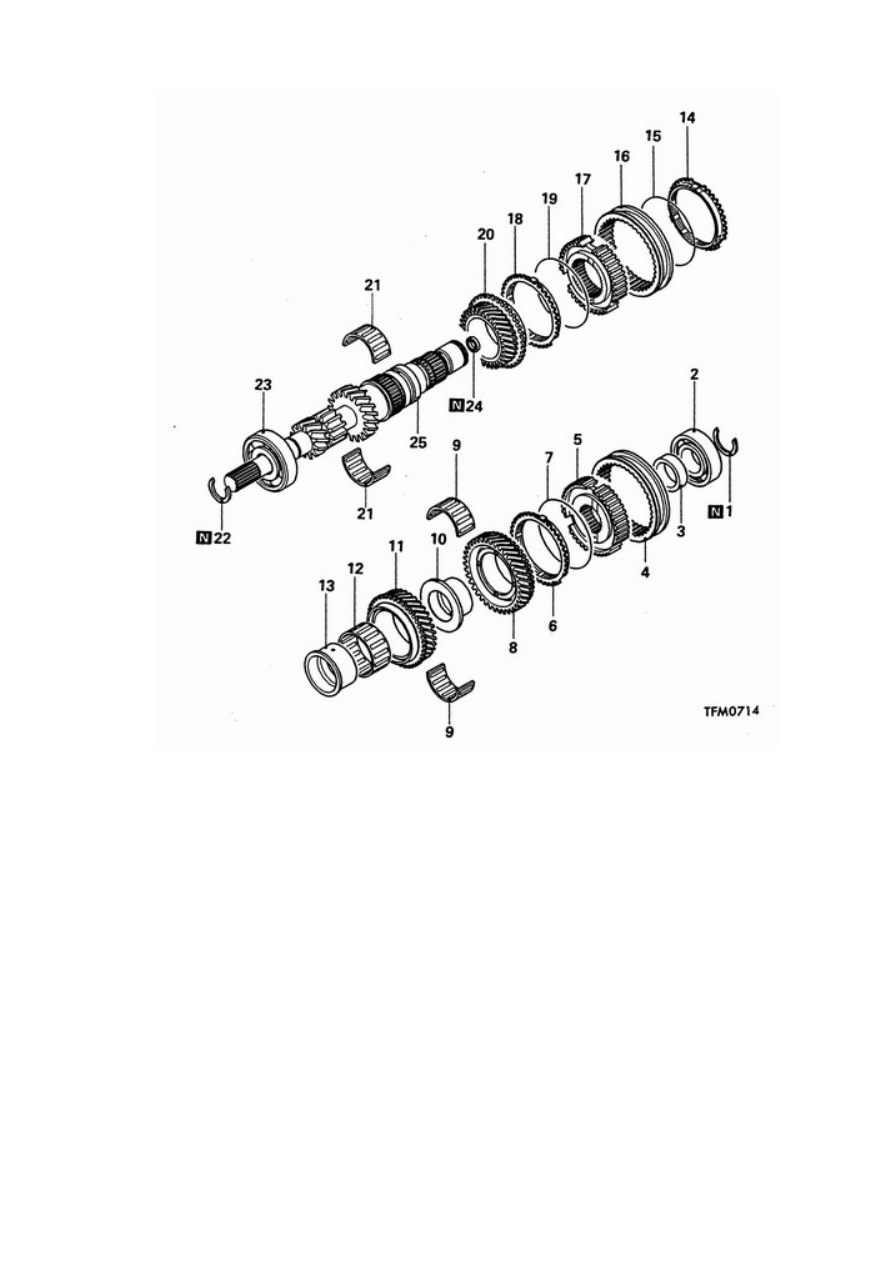

Последовательность разборки: 1. Пружинное стопорное кольцо. 2. Шариковый подшипник. 3. Втулка входного

вала. 4. Кольцо синхронизатора. 5. Скользящая ступица синхронизатора пятой передачи-передачи заднего хода.
6. Кольцо синхронизатора. 7. Пружина синхронизатора. 8. Ведущая шестерня переключения пятой передачи. 9.

Игольчатый подшипник. 10. Втулка вала ведущей шестерни переключения пятой передачи. 11. Ведущая

шестерня переключения четвертой передачи. 12. Игольчатый подшипник. 13. Втулка вала ведущей шестерни

переключения четвертой передачи. 14. Кольцо синхронизатора. 15. Пружина синхронизатора. 16. Кольцо

синхронизатора. 17. Скользящая ступица синхронизатора третьей и четвертой передачи. 18. Кольцо

синхронизатора. 19. Пружина синхронизатора. 20. Ведущая шестерня переключения третьей передачи. 21.

Игольчатый подшипник. 22. Пружинное стопорное кольцо. 23. Шариковый подшипник.

24. Сальник. 25. Входной вал.

Примечание: Перед установкой почистить все внутренние детали с применением смазочного
масла.









153

4.3.1. Разборка.

4.3.1.1. Демонтаж шарикового подшипника.

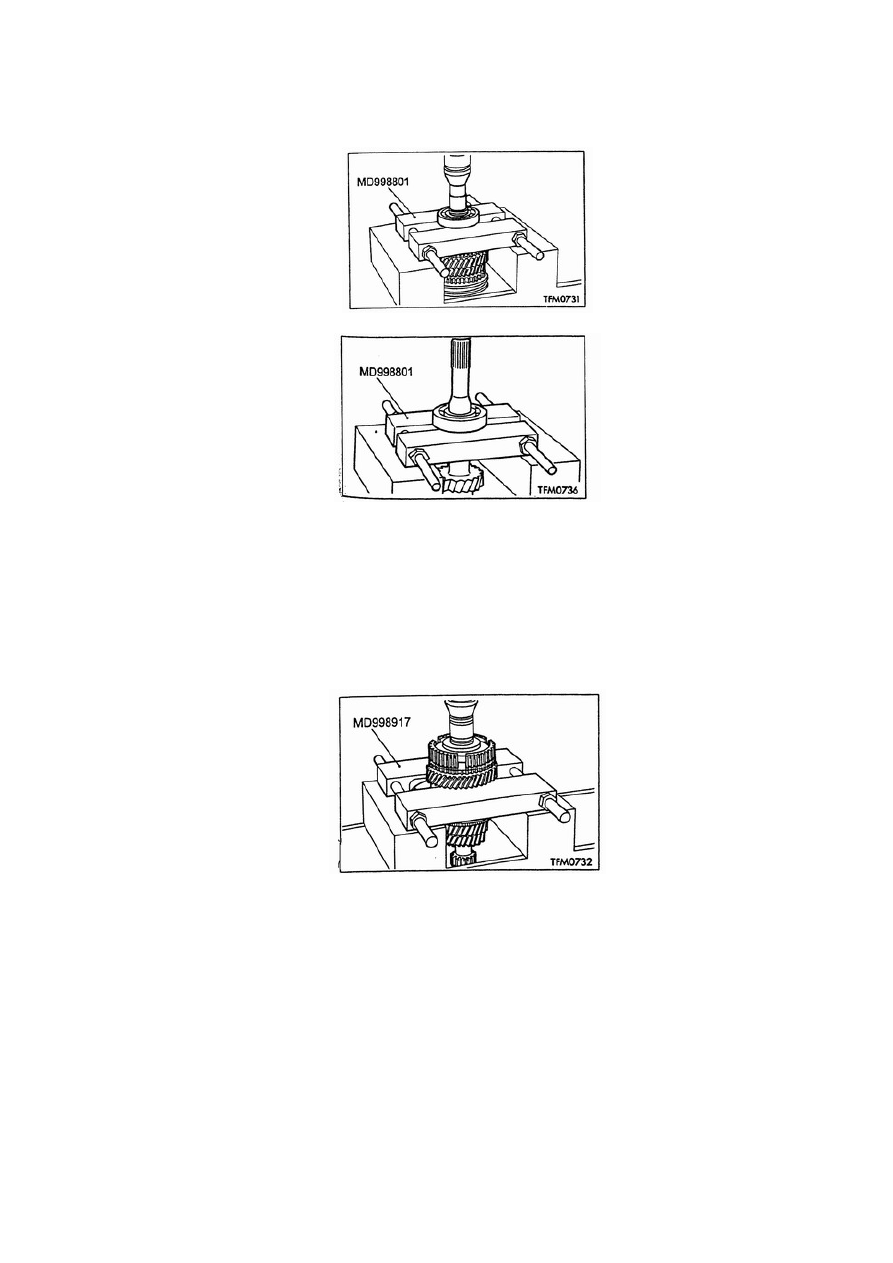

Рисунок 4-31.

4.3.1.2. Демонтаж кольца синхронизатора пятой передачи-передачи заднего хода.

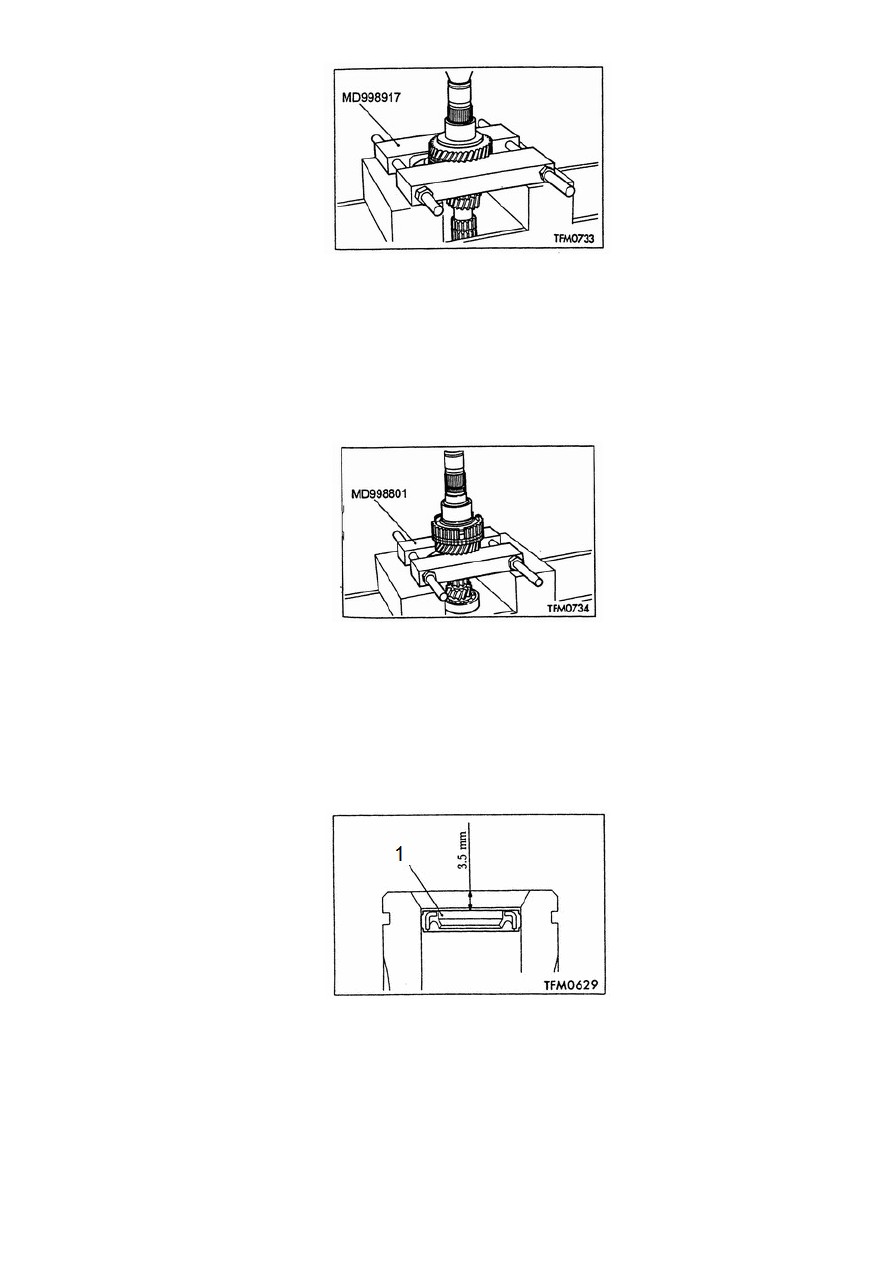

Установить специальный ремонтный инструмент MD998917 на ведущей шестерне
переключения пятой передачи, затем снять кольцо синхронизатора пятой передачи-передачи
заднего хода.



Рисунок 4-32.

4.3.1.3. Снять втулку ведущей шестерни переключения пятой передачи.

Установить специальный ремонтный инструмент MD998917 на ведущей шестерне
переключения четвертой передачи, затем снять втулку ведущей шестерни переключения
пятой передачи.



154



Рисунок 4-33.

4.3.1.4. Снять втулку ведущей шестерни переключения четвертой передачи.

Установить специальный ремонтный инструмент MD998917 на ведущей шестерне
переключения третьей передачи, затем снять втулку ведущей шестерни переключения
четвертой передачи.



Рисунок 4-34.

4.3.2. Сборка.

4.3.2.1. Установка сальника.

Проверить монтажное положение сальника, как показано на рисунке 4-35.



Рисунок 4-35.

1. Сальник.
