139

Пружинное стопорное кольцо. (Предназначено для регулировки зазора переднего
подшипника входного вала).

Толщина

Цвет маркировки

Номер части

2,24

Отсутствует

BS15-1701037-1

2,31

Синий

BS15-1701037-2

2,38

Коричневый

BS15-1701037-3

Пружинное стопорное кольцо. (Предназначено для регулировки зазора заднего подшипника
входного вала).

Толщина

Цвет маркировки

Номер части

2,31

Черный

BS15-1701038-11

2,35

Отсутствует

BS15-1701038-1

2,39

Синий

BS15-1701038-2

2,43

Коричневый

BS15-1701038-3

2,47

Зеленый

BS15-1701038-4

2,51

Белый

BS15-1701038-5

2,55

Желтый

BS15-1701038-6

2,59

Черный

BS15-1701038-7

2,63

Оранжевый

BS15-1701038-8

2,67

Синий

BS15-1701038-9

2,71

Коричневый

BS15-1701038-10

Пружинное стопорное кольцо. (Предназначено для регулировки зазора переднего
подшипника выходного вала).

Толщина

Маркировка

Номер части

1,43

Зеленый (2)

BS15-1701039-1

1,51

Белый (2)

BS15-1701039-2

1,59

Желтый (2)

BS15-1701039-3

Пружинное стопорное кольцо. (Предназначено для регулировки зазора заднего подшипника
выходного вала).

Толщина

Маркировка

Номер части

2,31

Черный (2)

BS15-1701040-1

2,35

Отсутствует

BS15-1701040-2

2,39

Синий

BS15-1701040-3

2,43

Коричневый

BS15-1701040-4

2,47

Зеленый

BS15-1701040-5

2,51

Белый

BS15-1701040-6

2,55

Желтый

BS15-1701040-7

2,59

Черный

BS15-1701040-8

2,63

Оранжевый

BS15-1701040-9

2,67

Синий

BS15-1701040-10

2,71

Зеленый

BS15-1701040-11

Пружинное стопорное кольцо. (Предназначено для регулировки осевого зазора шестерни
третьей передачи на выходном вале).

Толщина

Цвет маркировки

Номер части

2,81

Зеленый

BS15-1701041-1

2,85

Белый

BS15-1701041-2

2,89

Желтый

BS15-1701041-3

2,93

Черный

BS15-1701041-4

2,97

Оранжевый

BS15-1701041-5

3,01

Красный

BS15-1701041-6

3,05

Розовый

BS15-1701041-7

3,09

Синий

BS15-1701041-8







140

Прокладка дифференциала. (Применяется для регулировки осевого зазора дифференциала).

Толщина

Маркировка

Номер части

0,77

77

BS15-1700015-1

0,86

86

BS15-1700015-2

0,95

95

BS15-1700015-3

1,04

04

BS15-1700015-4

1,13

D

BS15-1700015-5

1,22

G

BS15-1700015-6

1,31

E

BS15-1700015-7

1,40

---

BS15-1700015-8

1,49

C

BS15-1700015-9

1,58

B

BS15-1700015-10

1,67

A

BS15-1700015-11

1,76

F

BS15-1700015-12

Регулировочная шайба шестерни полуоси. (Предназначена для регулировки бокового зазора
дифференциала).

Толщина

Маркировка

Номер части

0,75-0,82

-

BS15-2303006-1

0,80-0,84

-

BS15-2303006-2

0,83-0,92

-

BS15-2303006-3

0,90-0,94

-

BS15-2303006-4

0,93-1,00

-

BS15-2303006-5

0,98-1,02

-

BS15-2303006-6

1,01-1,08

-

BS15-2303006-7

1,07-1,11

-

BS15-2303006-8

1,09-1,16

-

BS15-2303006-9

1,16-1,20

-

BS15-2303006-10



Момент затяжки.

Наименование

Н*м (кгс)

Болт, блокировочная пластина

30 (3,1)

Болт, кожух муфты сцепления и картер коробки переключения передач

44 (4,5)

Болт, кожух приводного вала

18 (1,9)

Болт, кронштейн, трос переключения передач

18 (1,9)

Болт, датчик скорости движения

3,9 (0,4)

Болт, хомут, позиционирующая пластина

18 (1,8)

Болт, тяга переключения передач

18 (1,8)

Гайка, тяга переключения передач

11 (1,2)

Болт, главная передача

132 (13,5)

Выключатель светового сигнала заднего хода в сборе

32 (3,3)

Болт, держатель, передний подшипник

18 (1,8)

Пружина в сборе

32 (3,3)

Ограничительный шарик в сборе

32 (3,3)

Болт, промежуточный вал передачи заднего хода

48 (4,9)

Болт, штанга переключения передачи заднего хода

18 (1,8)

Болт, (левый и правый) кронштейн коробки переключения передач

69 (7,0)











141

4.2. Демонтаж и установка.

1). Коробка переключения передач в сборе.

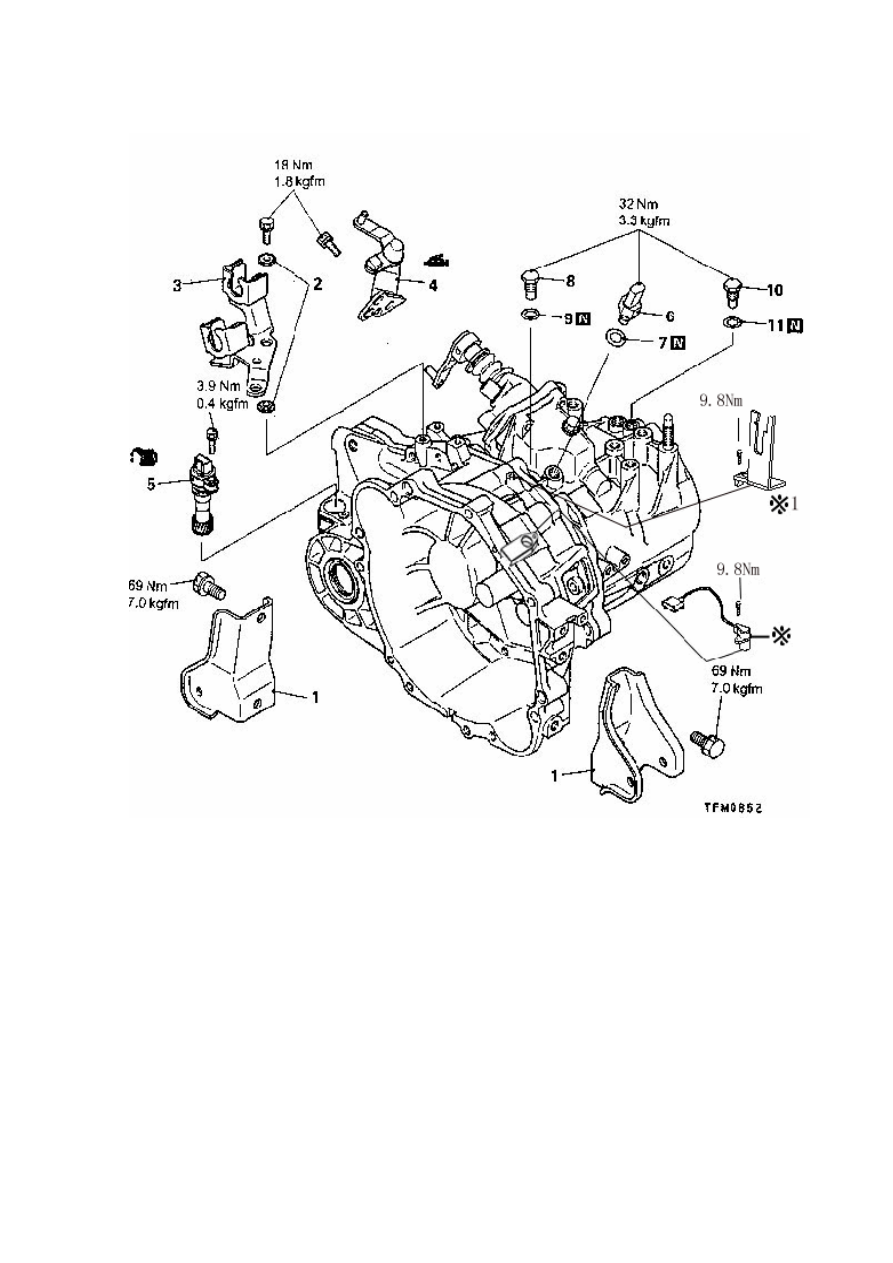

Рисунок 4-1.

Процедура демонтажа: 1. Монтажный кронштейн (левый и правый) коробки переключения передач. 2.

Прокладка. 3. Кронштейн, трос переключения передач. 4. Рычаг переключения передач. 5. Датчик частоты

вращения. 6. Выключатель светового сигнала заднего хода. 7. Прокладка. 8. Пружина в сборе. 9. Прокладка. 10.

Ограничительный шарик в сборе. 11. Прокладка.  ※  – Датчик частоты вращения двигателя.  ※1 – Кронштейн,

датчик частоты вращения двигателя.



142

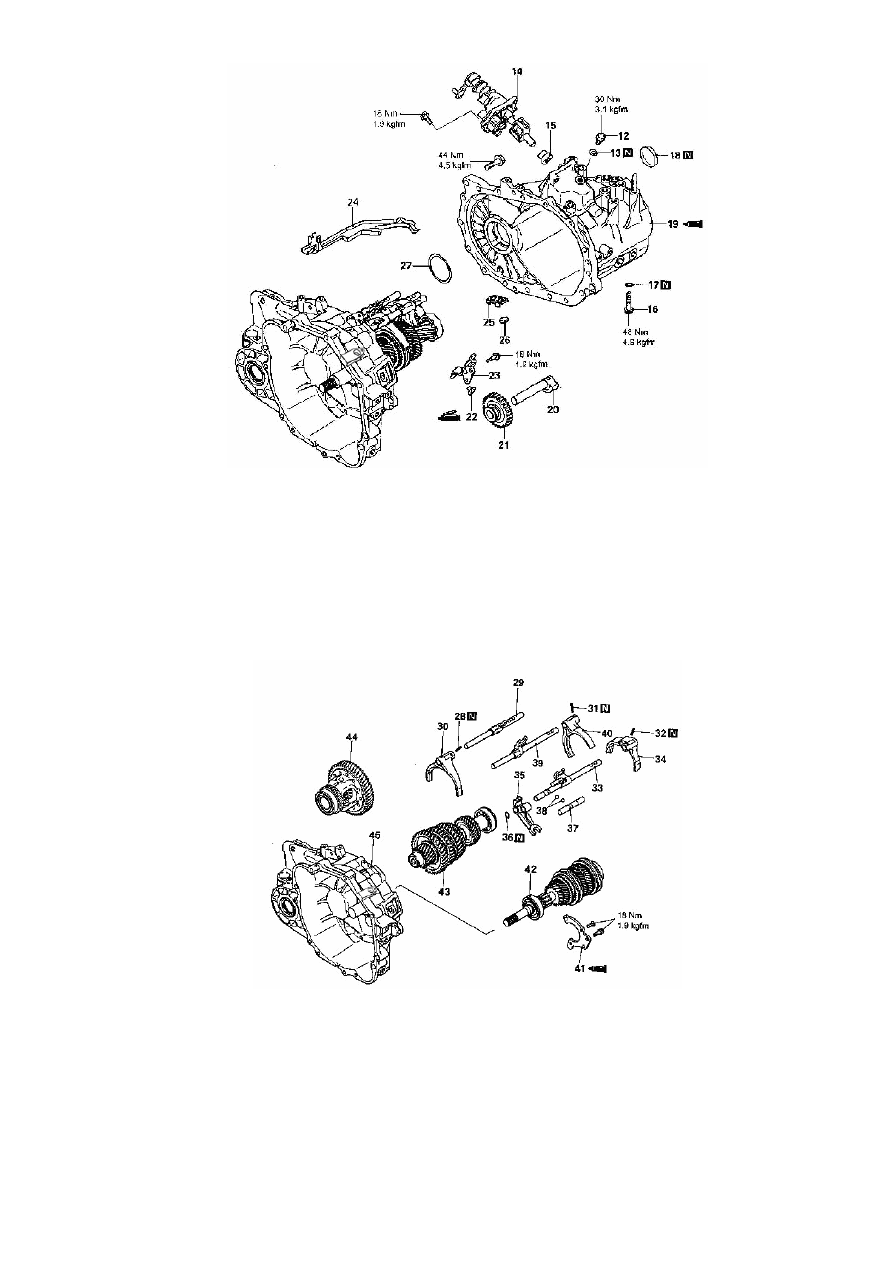

Рисунок 4-2.

Процедура демонтажа: 12. Болт, блокировочная пластина. 13. Прокладка. 14. Кожух приводного вала. 15.

Возвратная пружина нейтральной передачи. 16. Болт, промежуточный вал передачи заднего хода 17. Прокладка.

18. Крышка уплотнения. 19. Картер коробки переключения передач. 20. Промежуточный вал передачи заднего

хода. 21. Промежуточная шестерня передачи заднего хода в сборе. 22. Рычаг переключения передачи заднего

хода. 23. Вал переключения передачи заднего хода. 24. Смазочный канал. 25. Магнитный фиксатор. 26. Магнит.

27. Кольцевая прокладка.

Примечание: перед установкой смазать все внутренние части трансмиссионным маслом.



Рисунок 4-3.

Процедура демонтажа: 28. Пружинный штифт. 29. Вал вилки шестерни первой и второй передачи в сборе. 30.

Вилка переключения первой и второй передачи. 31. Пружинный штифт. 32. Пружинный штифт. 33. Вал вилки

переключения пятой передачи и передачи заднего хода в сборе. 34. Вилка переключения пятой передачи. 35.
Рычаг переключения передачи заднего хода. 36. Пружинное стопорное кольцо. 37. Вал блокировки передачи

заднего хода. 38. Стальной шарик. 39. Вал вилки третьей и четвертой передачи в сборе. 40. Вилка переключения

третьей и четвертой передачи. 41. Удерживающий кронштейн, передний подшипник. 42. Входной вал. 43.

Выходной вал. 44. Дифференциал в сборе. 45. Кожух муфты сцепления.

Примечание: перед установкой смазать все внутренние части трансмиссионным маслом.
