Автомобили BYD F3 и F3R. Руководство - часть 37



131

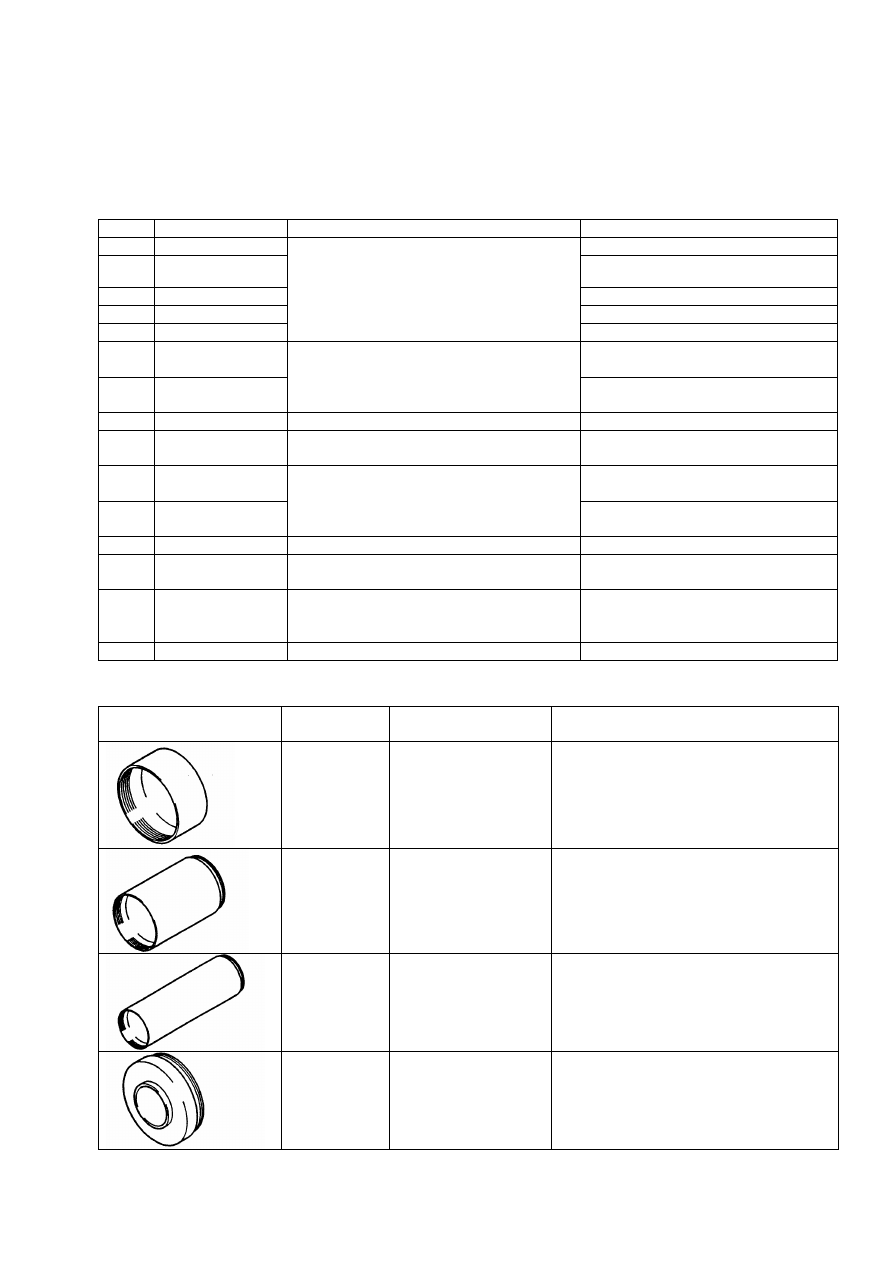

Раздел 2. Правила ремонта коробки переключения передач.

2.1. Материалы для ремонта.

Для ремонта коробки переключения передач необходимо приготовить материалы,
перечисленные в следующей таблице.

№ п/п

Материал

Тип

Применение

1

Смазочное масло

Расцепная вилка

2

Смазочное масло

Расцепной подшипник

3

Смазочное масло

Передний сальник, входной вал

4

Смазочное масло

Датчик частоты вращения в сборе

5

Смазочное масло

Esso Ronex MP, Esso Beacon EP2, или
Ronex EXTAR Duty Moly2

Вилка селектора

6

Трансмиссионное
масло

Сальник, полуось

7

Трансмиссионное
масло

Категория API GL или выше, SAE 75W-90,
80W-90, 80W-90, 80W-140 или другая
марка в зависимости от погодных условий

Коробка переключения передач в
сборе

8

Герметик, TB1501  LT480

Вентилятор

9

Антикоррозийная
смазка

Mobil lama 524 или Shell Ensis N Oil

Шлиц, входной вал

10

Трансмиссионное
масло

Игольчатый подшипник, входной вал

11

Трансмиссионное
масло

Категория API GL или выше, SAE 75W-90,
80W-90, 80W-90, 80W-140 или другая
марка в зависимости от погодных условий

Игольчатый подшипник, входной вал

12

Герметик, TB1303  LT243

Болт дифференциала

13

Герметик, TB1216  LT5699

Монтажная поверхность картера
коробки переключения передач

14

Трансмиссионное
масло

Категория API GL или выше, SAE 75W-90,
80W-90, 80W-90, 80W-140 или другая
марка в зависимости от погодных условий

Ведущий вал и рычаг переключения
передач

15

Герметик, TB1216  LT5699

Кожух ведущего вала в сборе

2.2. Специальный ремонтный инструмент.

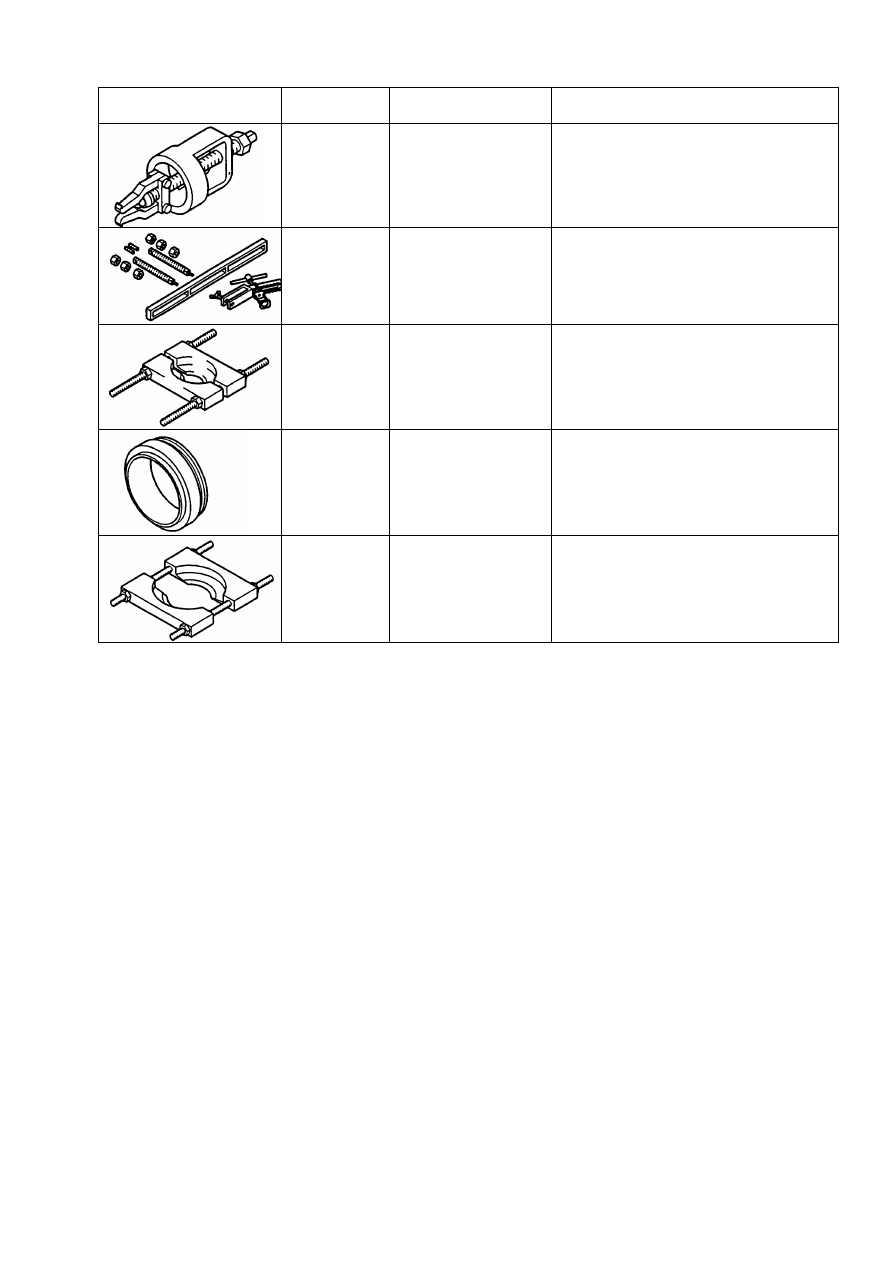

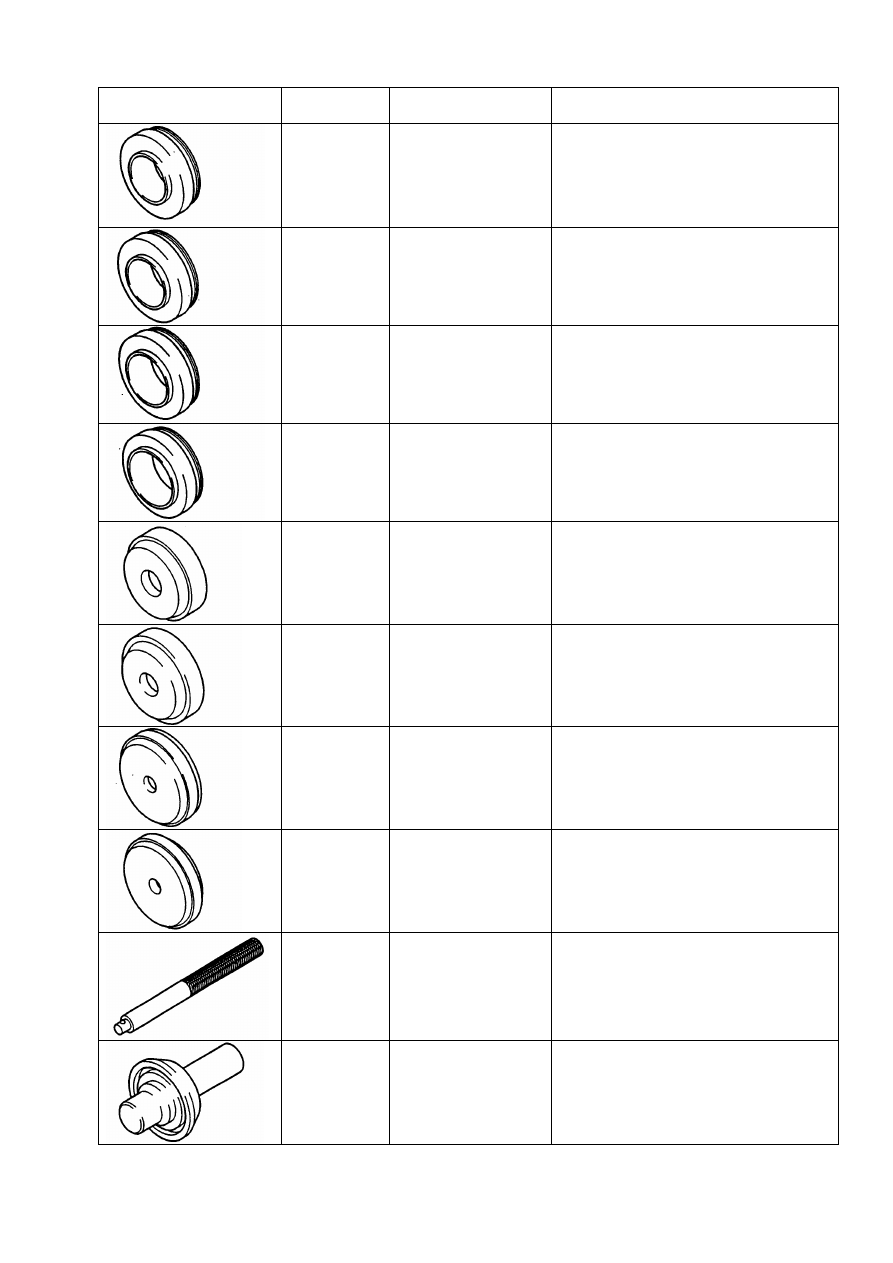

Специальный ремонтный

инструмент.

Номер части
инструмента

Наименование

инструмента

Применение



MD998812

Насадка монтажного
инструмента

Применяется вместе с монтажным
инструментом и соединением
монтажного инструмента



MD998813

Монтажный
инструмент -100

Применяется вместе с насадкой
монтажного инструмента и соединением
монтажного инструмента



MD998814

Монтажный
инструмент -200

Применяется вместе с насадкой
монтажного инструмента и соединением
монтажного инструмента



MD998817

Соединение
монтажного
инструмента (34)

Установка переднего подшипника
входного вала



132



Специальный ремонтный

инструмент.

Номер части
инструмента

Наименование

инструмента

Применение



MD998818

Соединение
монтажного
инструмента (38)

Установка заднего подшипника входного
вала, внутренней обоймы роликового
подшипника и шестерни передачи
заднего хода, игольчатого подшипника, и
обоймы подшипника передачи заднего
хода



MD998819

Соединение
монтажного
инструмента (40)

Установка шлица синхронизатора 5-ой
передачи –передачи заднего хода,
подшипника дифференциала и шестерни
четвертой передачи



MD998820

Соединение
монтажного
инструмента (42)

Установка муфты пятой передачи и
муфты второй передачи



MD998822

Соединение
монтажного
инструмента (46)

Установка муфты первой передачи и
шлицевой ступицы синхронизатора 1-ой
передачи-передачи заднего хода



MB990926

Соединение
монтажного
инструмента

Установка сальника входного вала муфты
сцепления



MB990927

Соединение
монтажного
инструмента

Установка крышки сальника



MD990934

Соединение
монтажного
инструмента

Установка наружной обоймы игольчатого
подшипника



MD990935

Соединение
монтажного
инструмента

Установка наружной обоймы шарикового
подшипника дифференциала



MD990938

Рукоятка

Используется вместе с соединением
монтажного инструмента



MB998325

Инструмент для
установки сальника
дифференциала

Установка сальника дифференциала



133



Специальный ремонтный

инструмент.

Номер части
инструмента

Наименование

инструмента

Применение



MB998346

Инструмент для
демонтажа наружной
обоймы подшипника

Демонтаж наружной обоймы роликового
подшипника

MB998772

Приспособление для
запрессовки
клапанных пружин

Демонтаж наружной обоймы игольчатого
подшипника



MB998801

Инструмент для
подшипников

Установка или демонтаж различных
шестерен, подшипников, втулок.



MD998826

Соединение
монтажного
инструмента

Установка ступицы синхронизатора
третьей-четвертой передачи



MD998917

Инструмент для
подшипников

Установка или демонтаж различных
шестерен, подшипников, втулок.

2.3. Правила ремонта.

1). Необходимо заранее приготовить ящики и полки для раскладывания и переноски
демонтированных частей. Снятые части раскладывать упорядоченно. Наносить монтажные
метки для идентификации частей при сборке.



2). Действовать особенно внимательно и осторожно в процессе ремонта частей,
изготовленных из алюминиевых сплавов, во избежание повреждения рабочих поверхностей
таких частей.

3). Заранее приготовить и постоянно иметь под рукой все вспомогательные материалы,
необходимые при ремонте двигателя.

4). Закручивать все болты, гайки и винты до заданного момента затяжки с помощью
специального ремонтного инструмента.

5). Части, не подлежащие повторной установке, в процессе ремонта заменять новыми
частями.

6). Использовать только подходящий инструмент в процессе сборки и разборки частей.

7). Выполнять все правила и использовать способы ремонта, изложенные в настоящем
руководстве.

Если возникают трудноразрешимые проблемы, настоятельно рекомендуется обратиться за
рекомендациями в компанию BYD Auto.



134

Раздел 3. Муфта сцепления

3.1. Технические характеристики муфты сцепления.

Тип механизма управления

Гидравлический

Тип муфты сцепления

Сухая, однодисковая

Наружный и внутренний диаметр крышки сцепления

Φ200×Φ130

Тип крышки сцепления

Пружинный диск

Максимальная глубина утапливания заклепок (мм)

0,3

Максимальный перепад высоты, пружинный диск (мм)

0,5

Максимальная величина зазора между расцепным цилиндром и поршнем (мм)

0,15

Соединительный болт, гидравлическая трубка муфты сцепления

15 (1,5)

Кронштейн, гидравлическая трубка муфты сцепления

18 (1,9)

Соединение, расцепной цилиндр

22 (2,3)

Пробка для выпуска воздуха, расцепной цилиндр муфты сцепления

11 (1,1)

Монтажный болт, расцепной цилиндр муфты сцепления

18 (1,9)

Момент затяжки

(Н*м)

Болт с шаровой головкой

35 (3,6)

3.2. Демонтаж и установка.



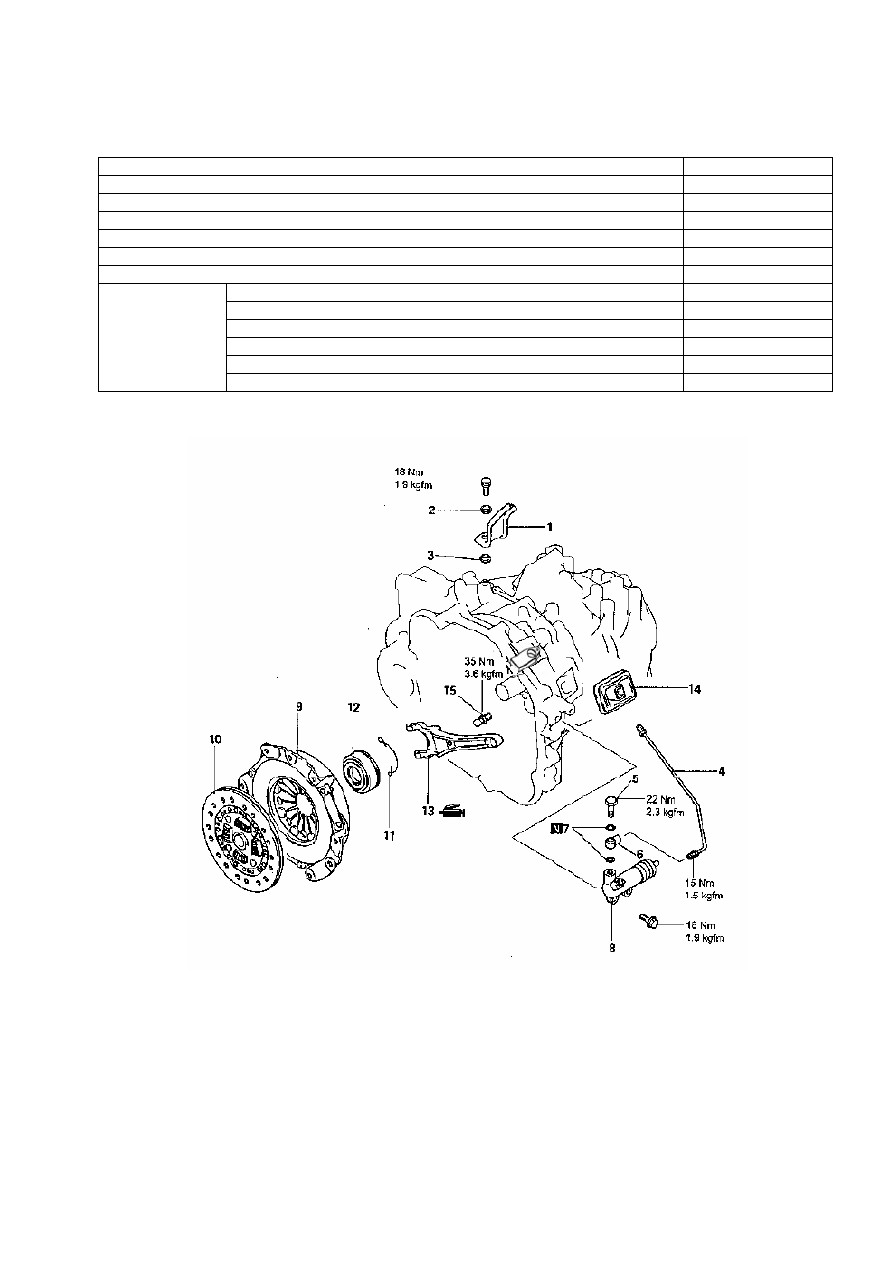

Рисунок 3-1.

1. Кронштейн, гидравлическая трубка муфты сцепления 2. Амортизирующая прокладка. 3. Кольцевая прокладка.

4. Гидравлическая трубка муфты сцепления. 5. Соединительный болт, трубка гидравлической системы муфты

сцепления 6. Соединение, гидравлическая трубка муфты сцепления 7. Прокладка. 8. Расцепной цилиндр муфты

сцепления. 9. Крышка муфты сцепления в сборе 10. Диск сцепления. 11. Возвратный зажим. 12. Расцепной

подшипник муфты сцепления. 13. Расцепная вилка 14. Пыльник, расцепная вилка. 15. Болт с шаровой головкой.
